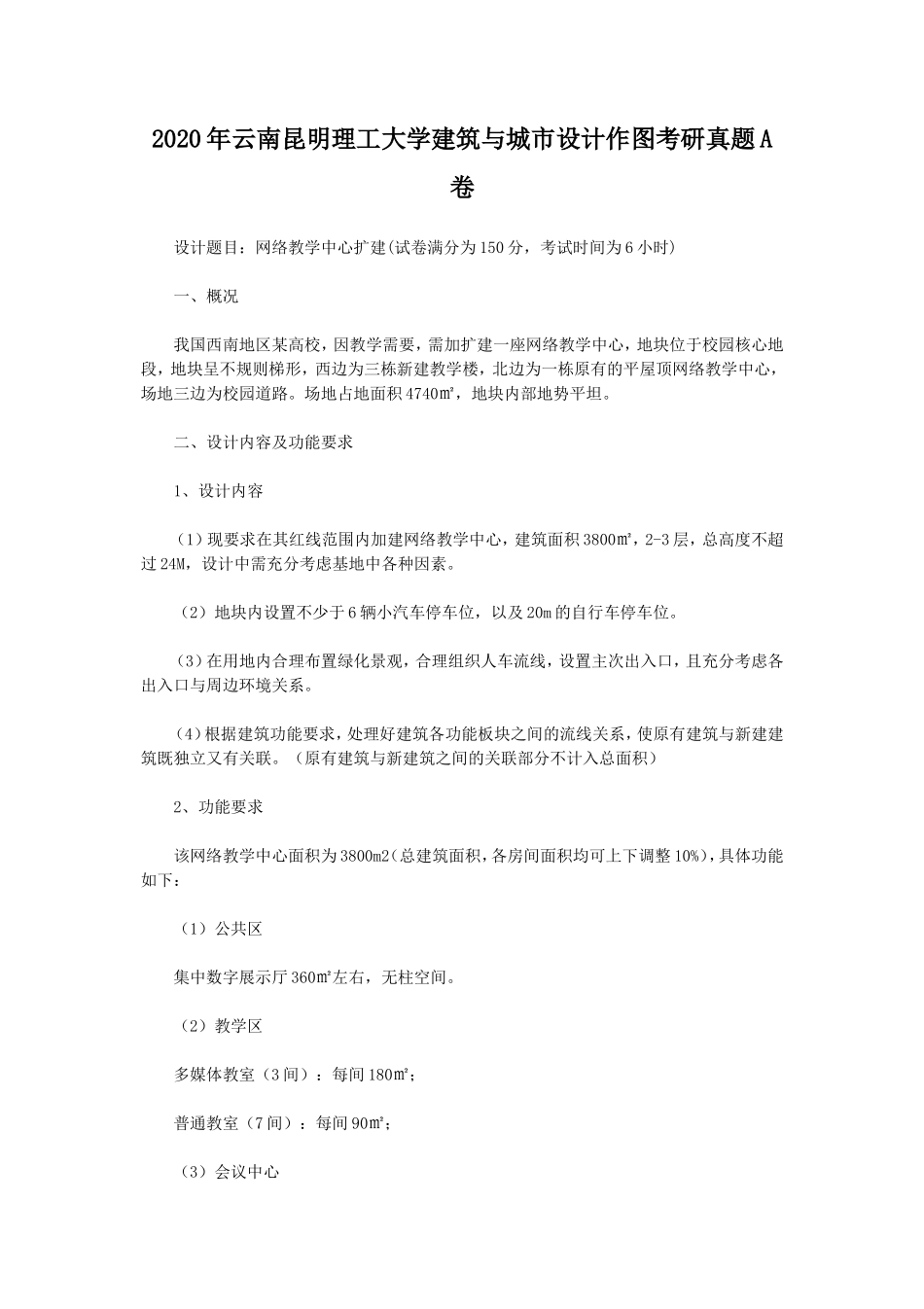

2020年云南昆明理工大学建筑与城市设计作图考研真题A卷

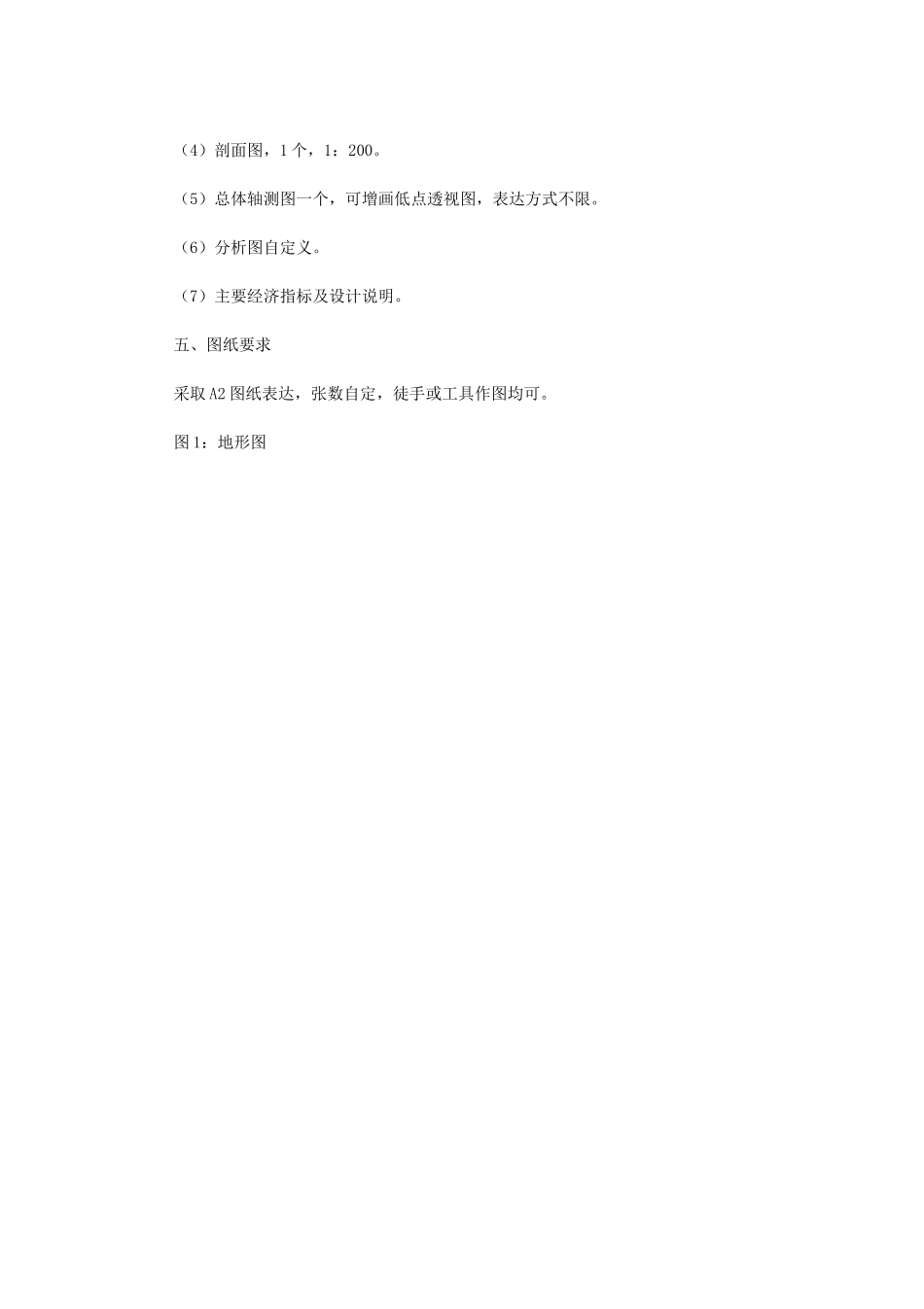

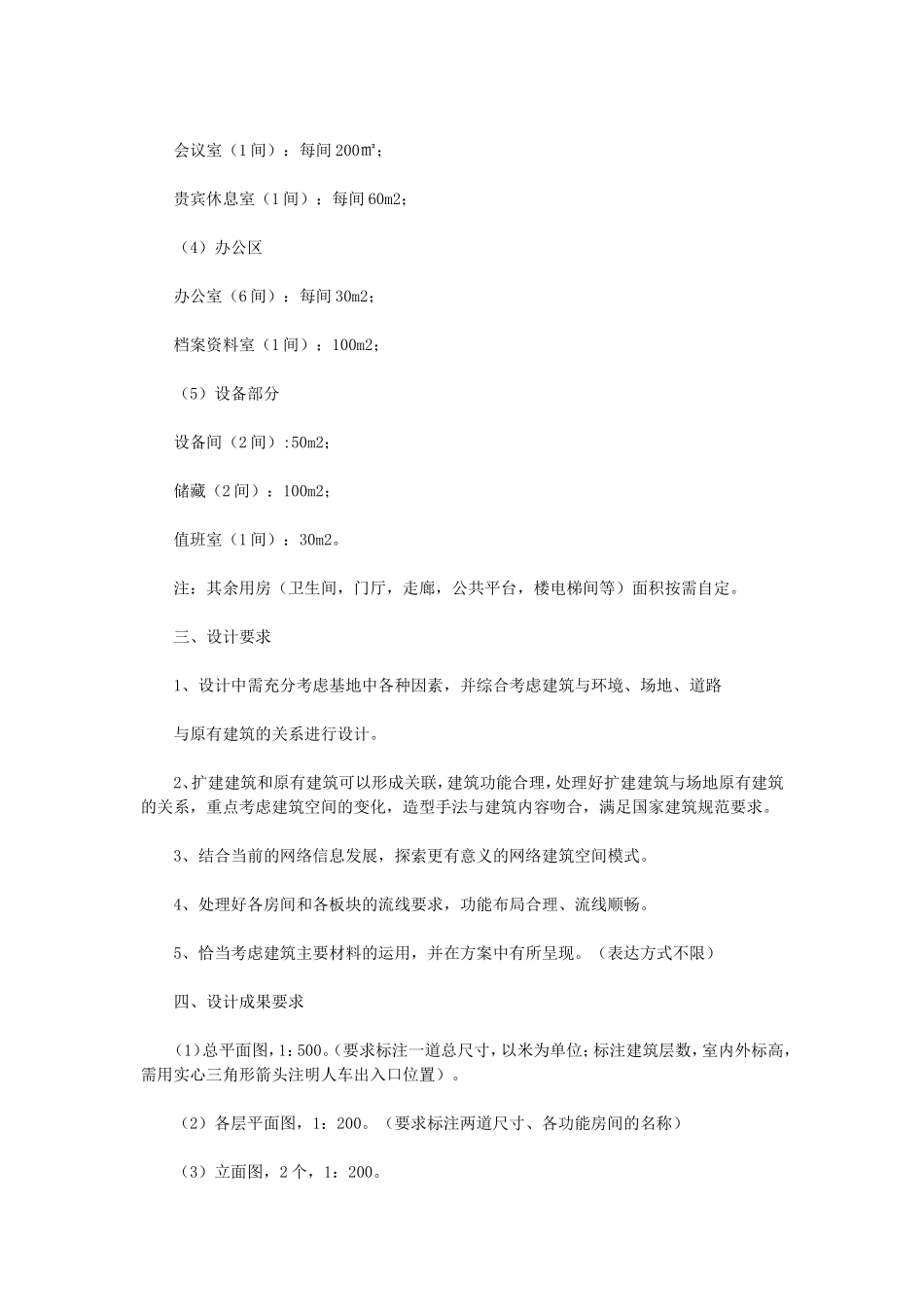

2020 年云南昆明理工大学建筑与城市设计作图考研真题 A卷 设计题目：网络教学中心扩建(试卷满分为 150 分，考试时间为 6 小时) 一、概况 我国西南地区某高校，因教学需要，需加扩建一座网络教学中心，地块位于校园核心地段，地块呈不规则梯形，西边为三栋新建教学楼，北边为一栋原有的平屋顶网络教学中心，场地三边为校园道路。场地占地面积 4740㎡，地块内部地势平坦。 二、设计内容及功能要求 1、设计内容 （1）现要求在其红线范围内加建网络教学中心，建筑面积 3800㎡，2-3 层，总高度不超过 24M，设计中需充分考虑基地中各种因素。 （2）地块内设置不少于 6 辆小汽车停车位，以及 20m 的自行车停车位。 （3）在用地内合理布置绿化景观，合理组织人车流线，设置主次出入口，且充分考虑各出入口与周边环境关系。 （4）根据建筑功能要求，处理好建筑各功能板块之间的流线关系，使原有建筑与新建建筑既独立又有关联。（原有建筑与新建筑之间的关联部分不计入总面积） 2、功能要求 该网络教学中心面积为 3800m2（总建筑面积，各房间面积均可上下调整 10%），具体功能如下： （1）公共区 集中数字展示厅 360㎡左右，无柱空间。 （2）教学区 多媒体教室（3 间）：每间 180㎡； 普通教室（7 间）：每间 90㎡； （3）会议中心 会议室（1 间）：每间 200㎡； 贵宾休息室（1 间）：每间 60m2； （4）办公区 办公室（6 间）：每间 30m2； 档案资料室（1 间）：100m2； （5）设备部分 设备间（2 间）:50m2； 储藏（2 间）：100m2； 值班室（1 间）：30m2。 注：其余用房（卫生间，门厅，走廊，公共平台，楼电梯间等）面积按需自定。 三、设计要求 1、设计中需充分考虑基地中各种因素，并综合考虑建筑与环境、场地、道路 与原有建筑的关系进行设计。 2、扩建建筑和原有建筑可以形成关联，建筑功能合理，处理好扩建建筑与场地原有建筑的关系，重点考虑建筑空间的变化，造型手法与建筑内容吻合，满足国家建筑规范要求。 3、结合当前的网络信息发展，探索更有意义的网络建筑空间模式。 4、处理好各房间和各板块的流线要求，功能布局合理、流线顺畅。 5、恰当考虑建筑主要材料的运用，并在方案中有所呈现。（表达方式不限） 四、设计成果要求 （1）总平面图，1：500。（要求标注一道总尺寸，以米为单位；标注建筑层数，室内外标高，需用实心三角形箭头注明人车出入口位置）。 （2）各层平面图，1：200。（要求标注两道尺寸、各功能房间的名称） （3）立面图，2 个，1：200。 （4）剖面图，1 个，1：200。 （5）总体轴测图一个，可增画低点透视图，表达方式不限。 （6）分析图自定义。 （7）主要经济指标及设计说明。 五、图纸要求 采取 A2 图纸表达，张数自定，徒手或工具作图均可。 图 1：地形图
