2020年云南昆明理工大学电工及电子技术基础考研真题A卷

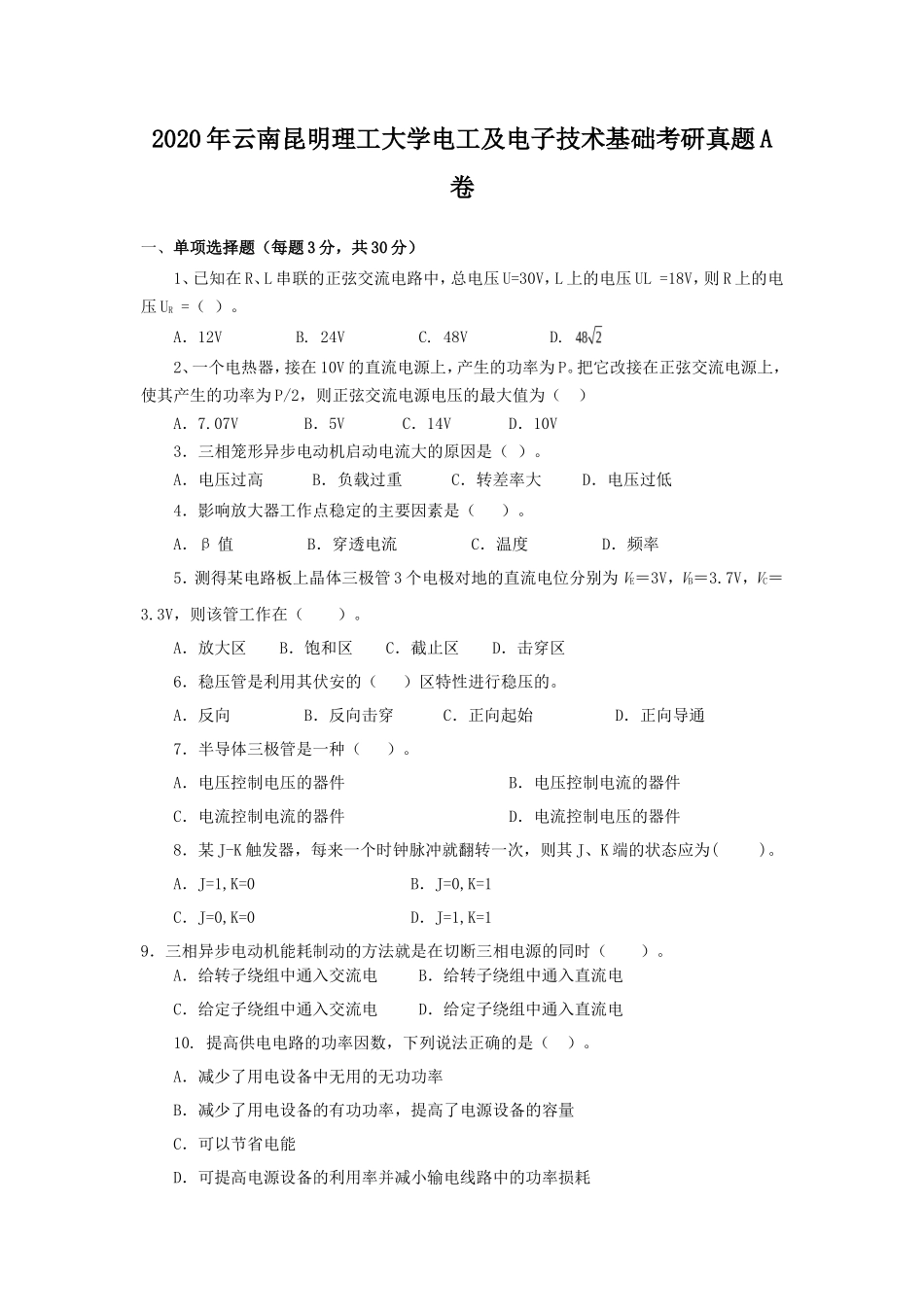

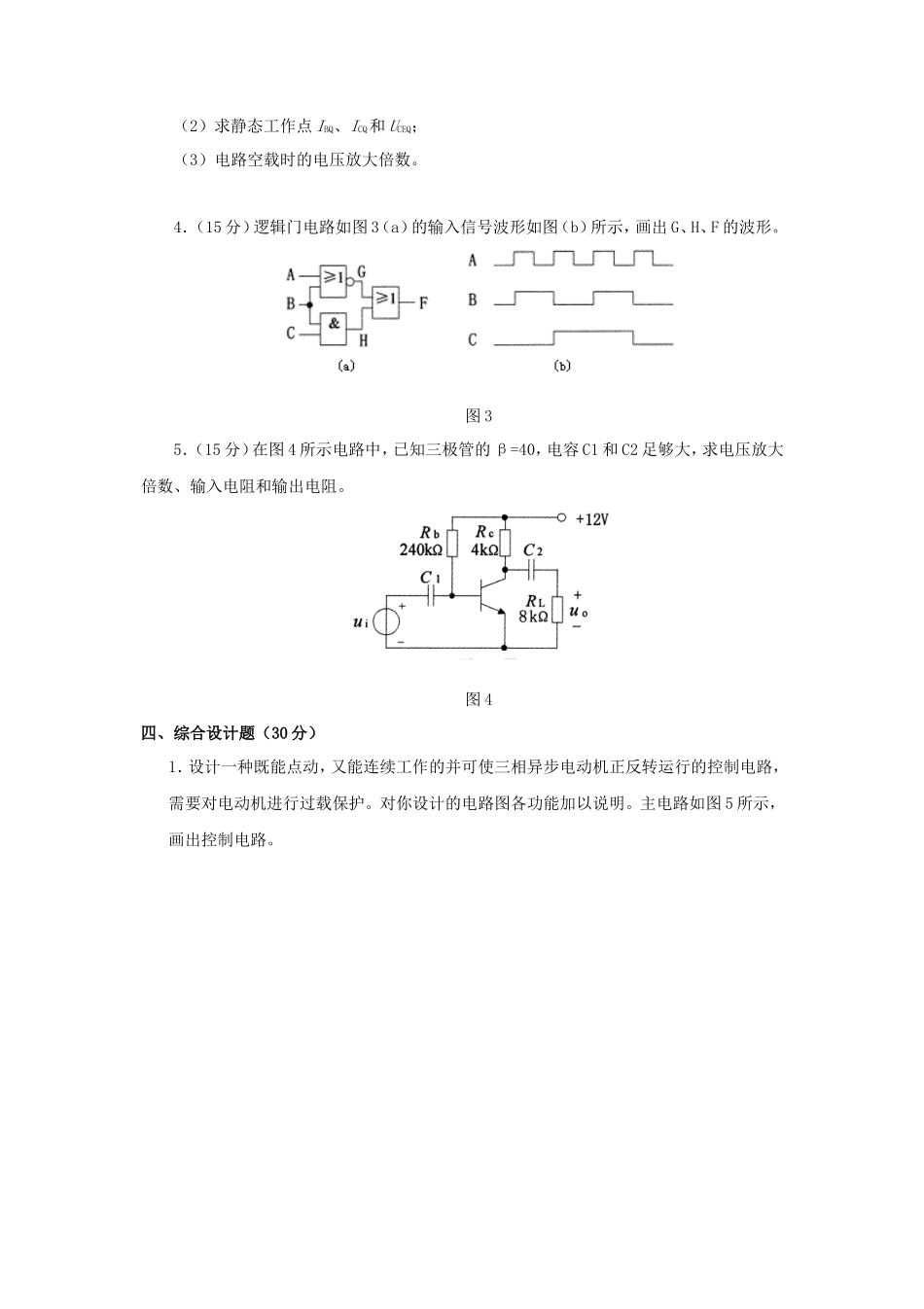

2020 年云南昆明理工大学电工及电子技术基础考研真题 A卷一、单项选择题（每题 3 分，共 30 分）1、已知在 R、L 串联的正弦交流电路中，总电压 U=30V，L 上的电压 UL =18V，则 R 上的电压 UR =（ ）。 A．12V B. 24V C. 48V D. 2、一个电热器，接在 10V 的直流电源上，产生的功率为 P。把它改接在正弦交流电源上，使其产生的功率为 P/2，则正弦交流电源电压的最大值为（ ）A．7.07V B．5V C．14V D．10V3．三相笼形异步电动机启动电流大的原因是（ ）。A．电压过高 B．负载过重 C．转差率大 D．电压过低4．影响放大器工作点稳定的主要因素是（ ）。A．β 值 B．穿透电流 C．温度 D．频率5．测得某电路板上晶体三极管 3 个电极对地的直流电位分别为 VE＝3V，VB＝3.7V，VC＝3.3V，则该管工作在（ ）。A．放大区 B．饱和区 C．截止区 D．击穿区6．稳压管是利用其伏安的（ ）区特性进行稳压的。A．反向 B．反向击穿 C．正向起始 D．正向导通7．半导体三极管是一种（ ）。A．电压控制电压的器件 B．电压控制电流的器件C．电流控制电流的器件 D．电流控制电压的器件8．某 J-K 触发器，每来一个时钟脉冲就翻转一次，则其 J、K 端的状态应为( )。A．J=1,K=0 B．J=0,K=1C．J=0,K=0 D．J=1,K=19．三相异步电动机能耗制动的方法就是在切断三相电源的同时（ ）。A．给转子绕组中通入交流电 B．给转子绕组中通入直流电C．给定子绕组中通入交流电 D．给定子绕组中通入直流电10. 提高供电电路的功率因数，下列说法正确的是（ ）。A．减少了用电设备中无用的无功功率B．减少了用电设备的有功功率，提高了电源设备的容量C．可以节省电能D．可提高电源设备的利用率并减小输电线路中的功率损耗二、填空题（每空 1 分，共 15 分）1．正弦量的三要素是 、 和 。2．三相异步电动机主要由 和 两大部分组成。电机的铁心是由相互绝缘的 片叠压制成。电动机的定子绕组可以联接成 或 两种方式。3．时序逻辑电路的输出不仅取决于当时的输入，而且与电路的 状态有关。4．理想运算放大器工作在线性区时有两个重要特点：一是差模输入电压 ，称为 ；二是输入电流 ，称为 。5．PN 结的单向导电性指的是 PN 结 偏置时导通， 偏置时截止的特性 。三、分析计算题（共 75 分）1．（15 分）在图 1 电路中，已知 U1=18V，U2=6V，R1=3Ω，R2=2Ω，R3=6Ω，RL=5Ω，用戴维南定理求电流 IL的值。图 12．（15 分）有一台 50Hz 的异步电动机，额定转速 nN=730 转/分，空载转差率为 0.00267，试求该电动机的极数，同步转速、空载转速及额定负载时的转差率。3．（15 分）如图 2 所示电路分压式偏置放大电路中，已知 RC＝3.3KΩ，RB1＝40KΩ，RB2＝10KΩ，RE＝1.5KΩ，β=70。求： ＋25V RC RB1 C1 C2 ＋ ＋ ui u0 图 2 RB2 RE CE （1）画出直流通路；（2）求静态工作点 IBQ、ICQ和 UCEQ；（3）电路空载时的电压放大倍数。4．（15 分）逻辑门电路如图 3（a）的输入信号波形如图（b）所示，画出 G、H、F 的波形。图 35．（15 分）在图 4 所示电路中，已知三极管的 β=40，电容 C1 和 C2 足够大，求电压放大倍数、输入电阻和输出电阻。图 4四、综合设计题（30 分）1．设计一种既能点动，又能连续工作的并可使三相异步电动机正反转运行的控制电路，需要对电动机进行过载保护。对你设计的电路图各功能加以说明。主电路如图 5 所示，画出控制电路。M3 ABCFRQSFUKMRKMF图 5
