山西关铝kV配电装置施工方案

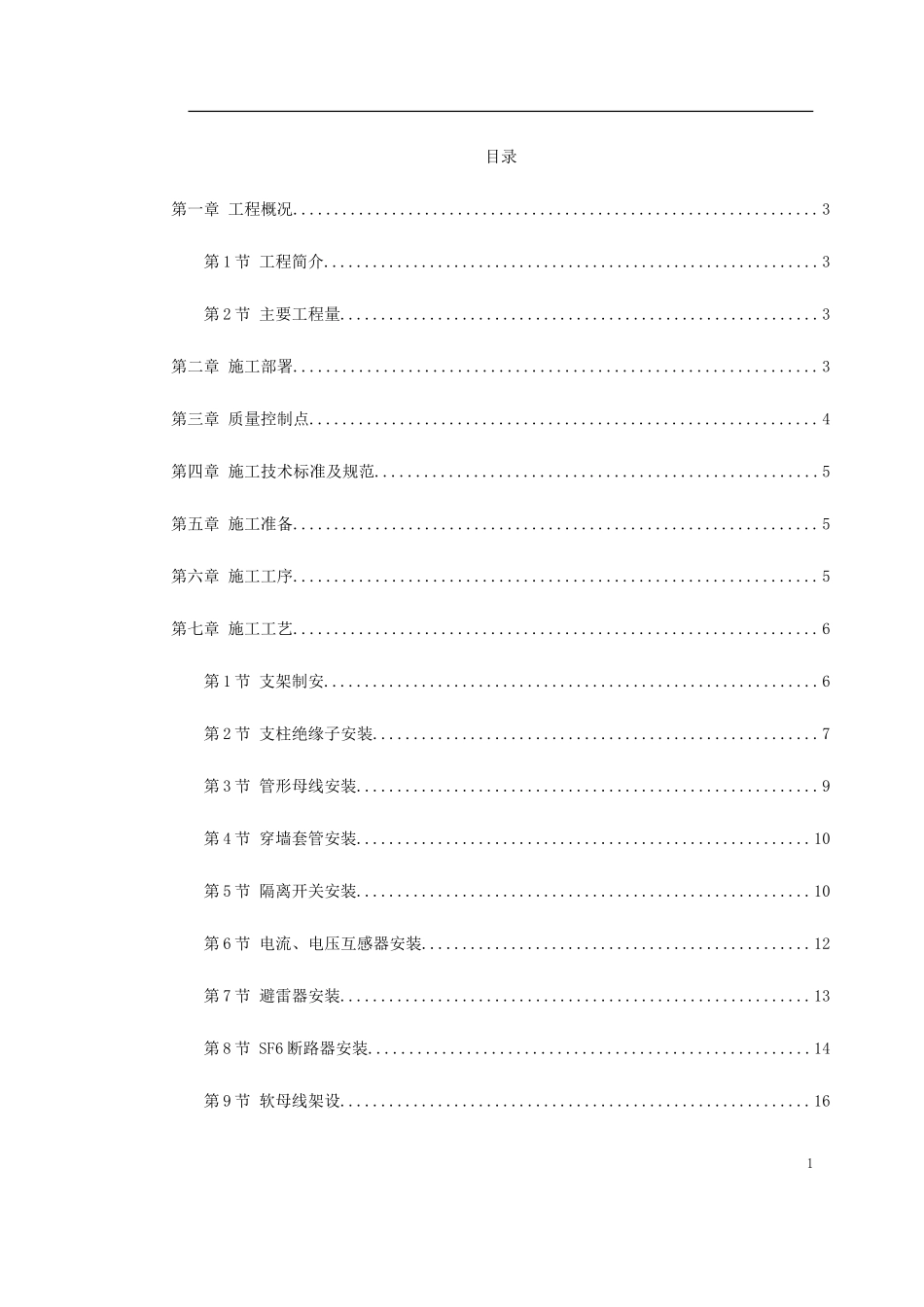

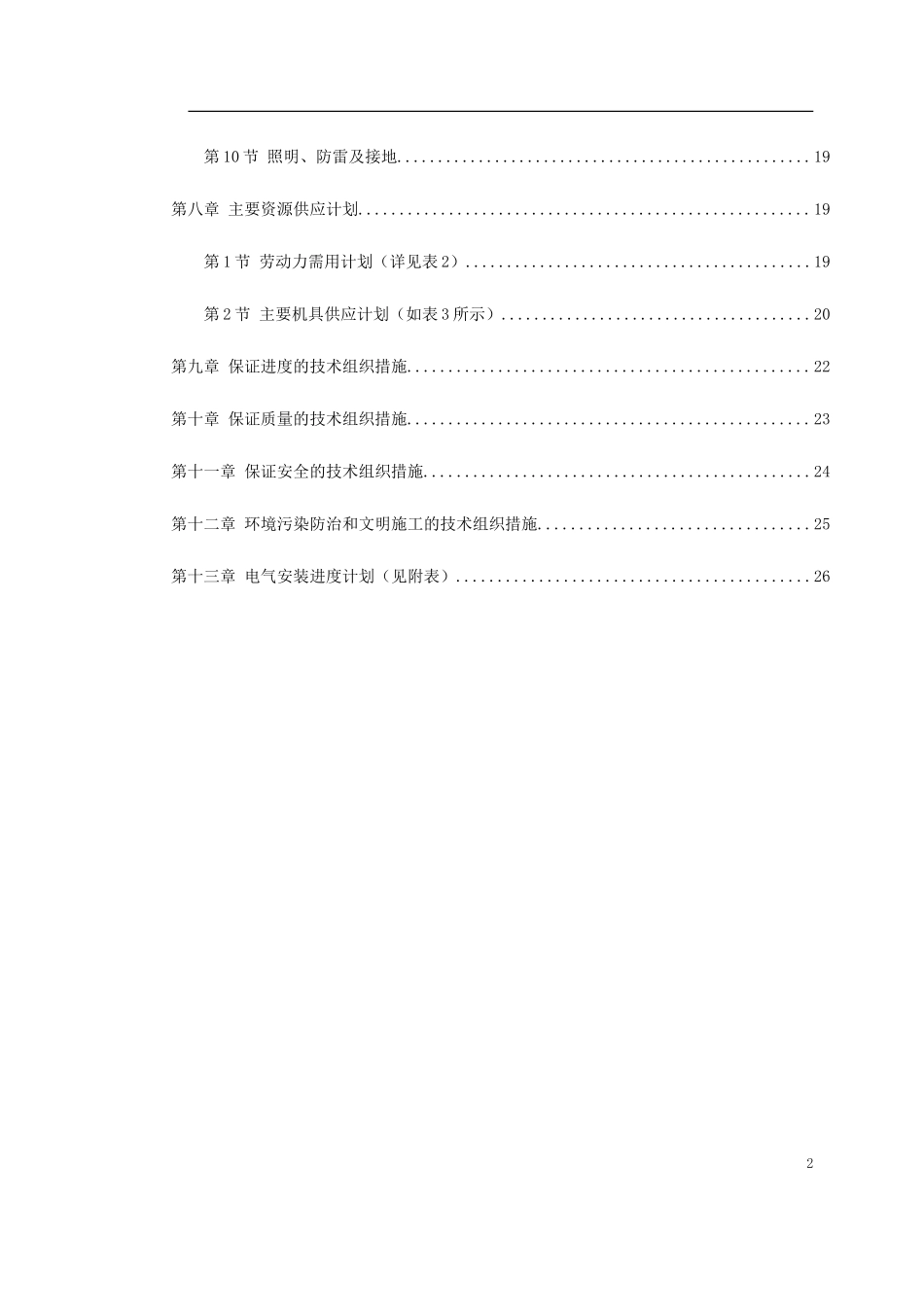

目录第一章 工程概况................................................................3第 1 节 工程简介.............................................................3第 2 节 主要工程量...........................................................3第二章 施工部署................................................................3第三章 质量控制点..............................................................4第四章 施工技术标准及规范......................................................5第五章 施工准备................................................................5第六章 施工工序................................................................5第七章 施工工艺................................................................6第 1 节 支架制安.............................................................6第 2 节 支柱绝缘子安装.......................................................7第 3 节 管形母线安装.........................................................9第 4 节 穿墙套管安装........................................................10第 5 节 隔离开关安装........................................................10第 6 节 电流、电压互感器安装................................................12第 7 节 避雷器安装..........................................................13第 8 节 SF6 断路器安装......................................................14第 9 节 软母线架设..........................................................161第 10 节 照明、防雷及接地...................................................19第八章 主要资源供应计划.......................................................19第 1 节 劳动力需用计划（详见表 2）..........................................19第 2 节 主要机具供应计划（如表 3 所示）......................................20第九章 保证进度的技术组织措施.................................................22第十章 保证质量的技术组织措施.................................................23第十一章 保证安全的技术组织措施...............................................24第十二章 环境污染防治和文明施工的技术组织措施.................................25第十三章 电气安装进度计划（见附表）...........................................262第一章工程概况第1节工程简介山西关铝股份有限公司 220kV 配电装置由沈阳铝镁设计研究院设计，为室内结构。设计为 12 个配电间隔，采用二回路 220kV 电源进线，8 个馈线回路，变电站整流作为全厂的动力来源，在整个铝项目中占有很重要的位置，运行的安全性、可靠性对于整个项目具有重要意义。第2节主要工程量220kV 室内开关站有： 220kV 六氟化硫断路器 11 台、220kV 隔离开关 26 台、220kV 电流互感器 33 台、220kV 电压互感器 6 台、220kV 避雷器 30 台、220kV 穿墙套管 30 台、支柱绝缘子管形母线 900m、引下线设备连线用钢芯铝绞线 2940m、接地线 1750m、铁构件 46.3t。第二章施工部署根据整流变电站的特点，安装以电气专业为主，专业较为单一，为确保工程按期完成，做出以下施工部署：前期安排 10 人进行配合和准备；主要工作是配合土建进行电缆保护管、工具、材料等准备，此阶段要求土建先把开关站等建好，为下一步安装做准备。中期安排 40 人进行构架制安、导线架设、SF6 断路器、隔离开关、互感器、避雷器等安装，同时安排 4 个调试工对设备进3行检查测试，如有问题及时提出，与设计院或厂家协同解决，为下一步送电做准备。后期主要是安排调试工进行检查调试、送电及工程收尾，最终达到交工验收条件。第三章质量控制点具体内容详见表 1。质量控制点一览表表 1 序号...
