幕墙-吊篮施工方案

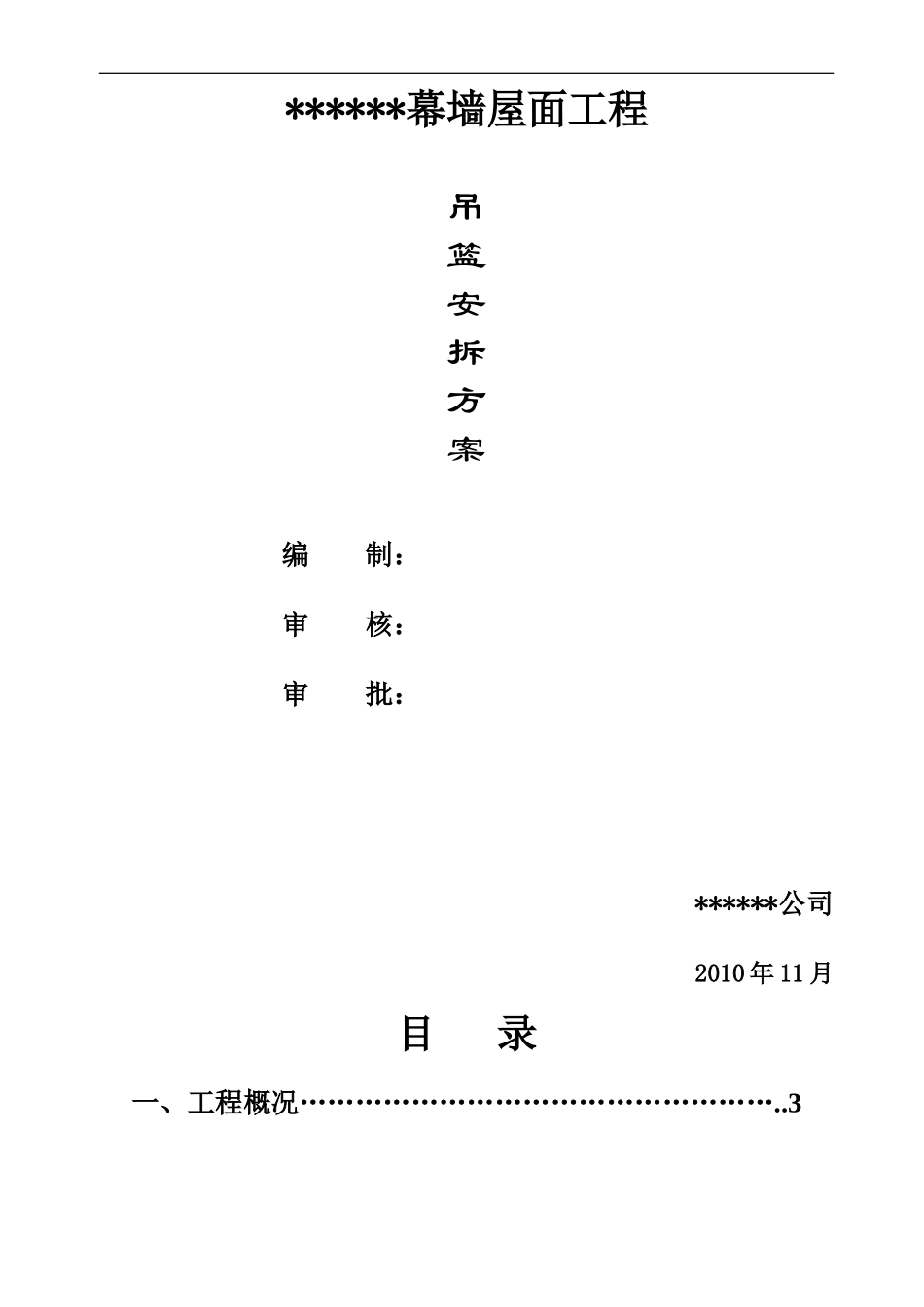

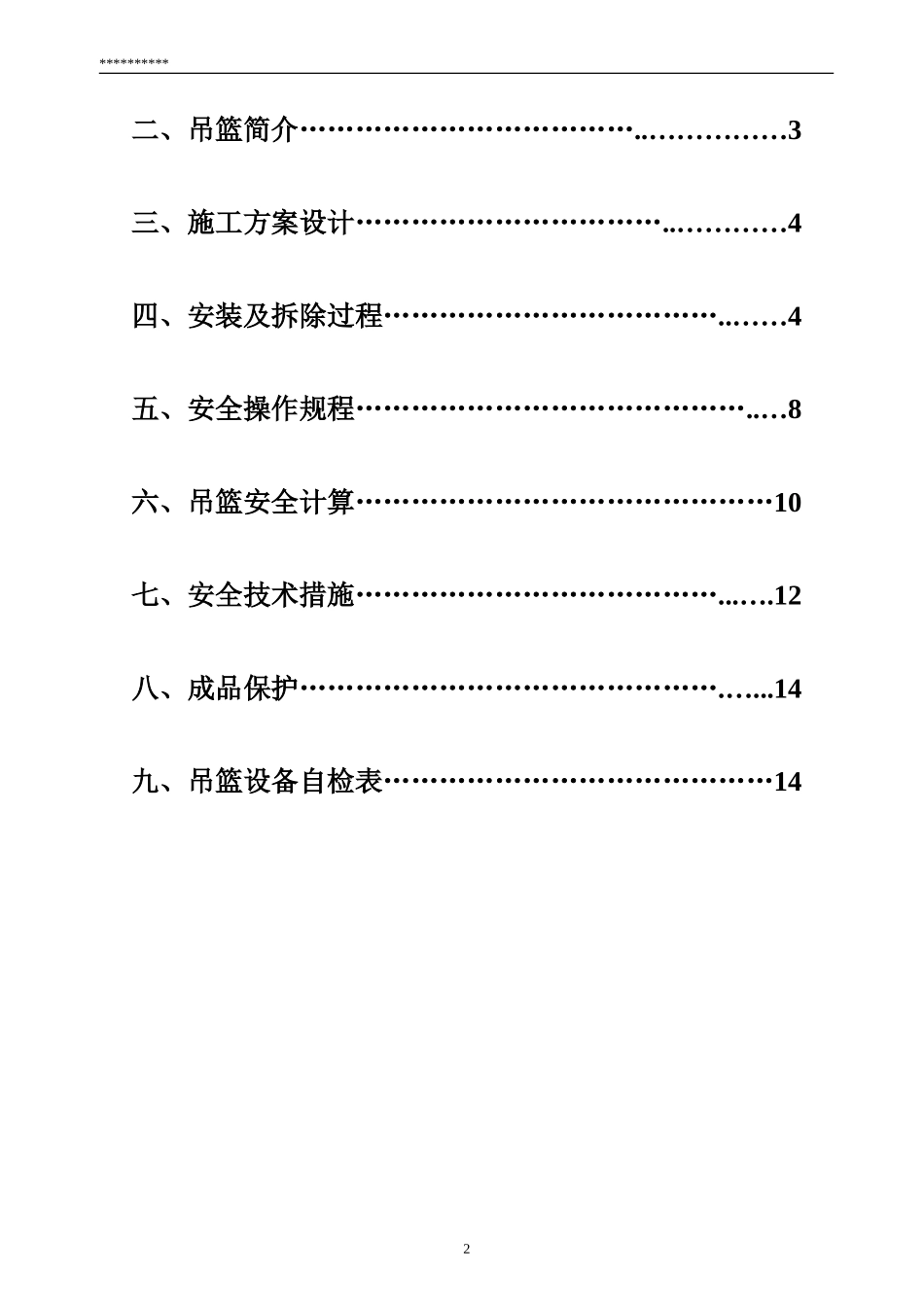

******幕墙屋面工程吊篮安拆方案编 制： 审 核： 审 批： ******公司2010 年 11 月目 录一、工程概况……………………………………………..3**********二、吊篮简介………………………………..……………3三、施工方案设计……………………………..…………4四、安装及拆除过程………………………………..……4五、安全操作规程……………………………………..…8六、吊篮安全计算………………………………………10七、安全技术措施…………………………………...….12八、成品保护……………………………………….…...14九、吊篮设备自检表……………………………………142**********一、工程概况：本工程位于天津滨海国际机场东北部空港物流加工区，北侧为东四道及人工湖，西侧为再建酒店设施，东侧为规划沿河娱乐设施，南侧为规划住宅项目。建筑最高标高 18.8 米，地上 3 层。包括钢结构特殊玻璃幕墙、构件式玻璃幕墙、石材幕墙、铝板幕墙、全玻璃幕墙、铝合金百叶通风百叶及铝锰镁屋面系统等组成。建设单位：********建设办公室设计单位：******设计 ****设计有限公司监理单位：*****管理咨询有限公司总包单位：*****建设有限公司施工单位：*****************有限公司二、ZLP800 型电动吊篮简介：该吊篮系天津市庆泰建筑机械有限公司生产的。庆泰牌吊篮采用多级保险的安全措施，电机与减速装置的连接处有离心限速刹车，在吊篮的两侧还有独立的安全措施 LSF（100A）型防倾斜安全锁，当吊篮出现 3—8 度倾斜角度的时候自动锁住钢丝绳，确保万无一失。吊篮主要技术参数如下表：项目具体内容备注整机参数型号ZLP800生产厂商庆泰额定载重量（Kg）800提升速度（cm/s）8-9工作电压（V）380输入总功率（Kw）3．6整机重量（Kg）2000提升机型号ZLP800单机功率（Kw）1．8转速（r/min）1420制动力矩（N.m）15安全锁型号LSF100A允许荷载（Kg）1000锁绳角度3°——8°平台及悬挂平台最大尺寸（m）7.5平台自重（Kg）400悬挂机构伸出量（m）0．6-1.7配重（块×30kg）32钢丝绳规格6×19W+1WS φ8.33**********三、施工方案设计：1、结合现场的对幕墙工期的要求，本工程将在十二月初采用吊篮施工的方法来进行南立面的铝板整改，在屋面层安装吊篮进行南立面铝板幕墙的整改施工，根据墙面位置决定采用 6 米吊篮进行施工。根据最佳施工间距（600mm～800mm），吊篮的悬挂机构是可以调节梁的 伸 出 和 缩 进 的 量 是 可 以 调 节 的 ， 吊 篮 的 悬 挂 机 构 的 前 梁 最 大 外 伸 量 为（1200mm~1700mm），高度调节为（1100mm~1500mm）而建筑物的作业面均为上下垂直，左右工整的规则平面所以吊篮完全可以满足施工和安装的要求。2、转角处吊篮前梁伸出量为 800mm，采取减少负载的方法进行处理，将负载由 800Kg减少为 400Kg。3、吊篮数量：吊篮使用数量根据工期要求确定为 5 台。 4、吊篮正常工作状态下的负载不得超过额定载重量的 80%。5、吊篮系统用电采用独立电箱，用电方法参照《临时用电方案》。6、现施工机械的保护及使用见《冬季施工方案》。四、吊篮安装及拆除过程：（一）人员配备及现场配合：出租方负责指导安装、培训现场人员，在吊篮运输到现场后，使用方要根据进场的设备台数，配备搬运安装工人，将设备的零部件运输到具体的安装位置，最低不少于每台三人为宜。由出租方负责提供工地电闸箱至吊篮配电箱的电缆线，工地配电房到楼层的电缆线和控4**********制箱由承租方承担，由承租方运部件时需要工地塔吊及施工升降机的配合。（二）工作平台安装要点及注意事项：1、安装地面选择水平面，遇有斜面时，在脚轮下面用木板靠紧垫平，将前后座脚轮用木楔卡紧固定。2、各基本节对接处对齐，预紧后整个平台框架平直。3、安装两端提升机架使安全锁支架朝向平台外侧。4、装成后均匀紧固全部连接螺栓。（三）悬挂机构安装要点及注意事项：1、选择平整的地坪做安装面。2、可调试悬挂支架的调节支座高度使前梁下侧面略高于女儿墙（或其他障碍物）高度，在可能的情况下，在悬挂机构定位后，在前梁伸出端下侧面与女儿墙之间加垫木块固定。3...
