粘钢加固方案

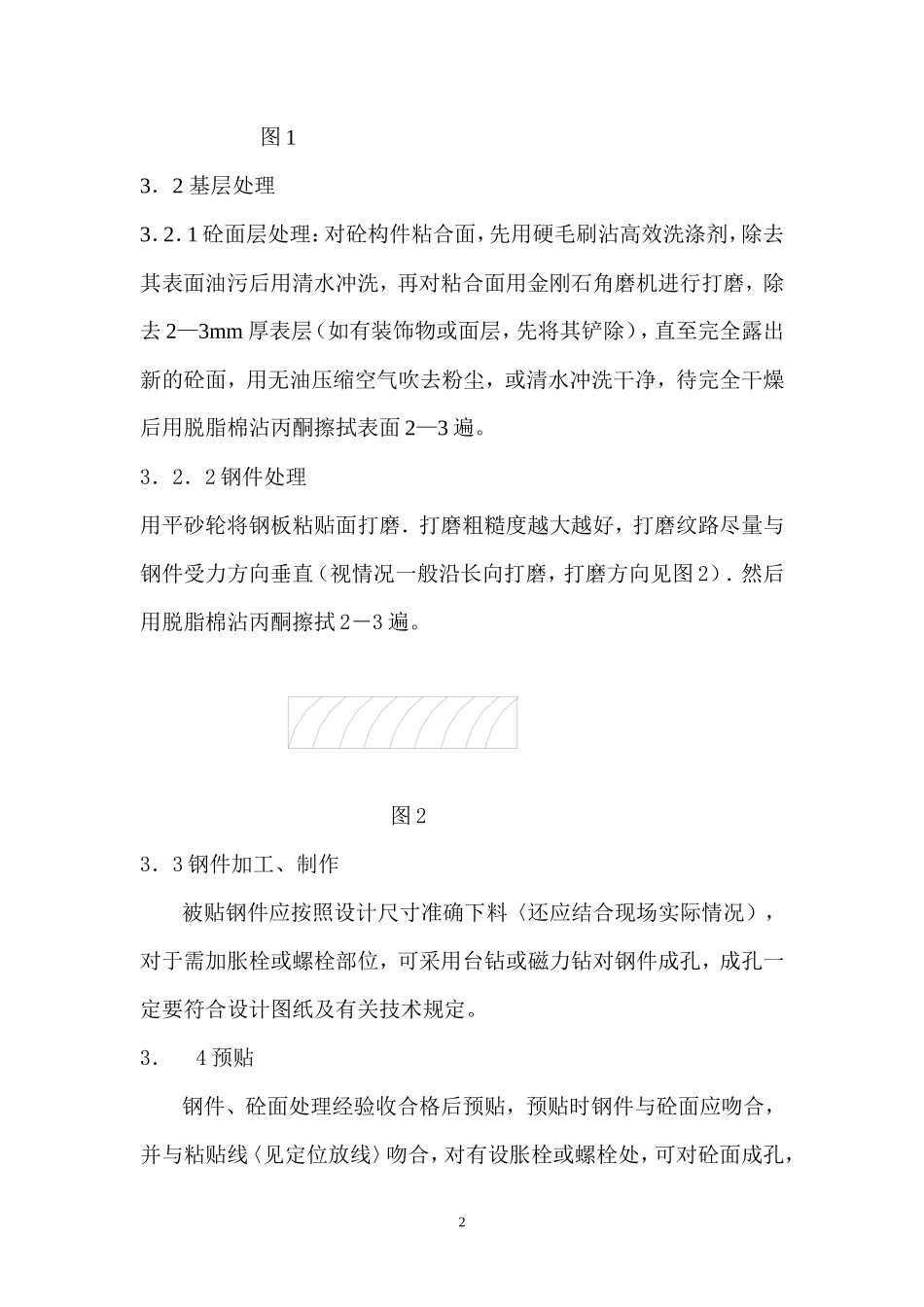

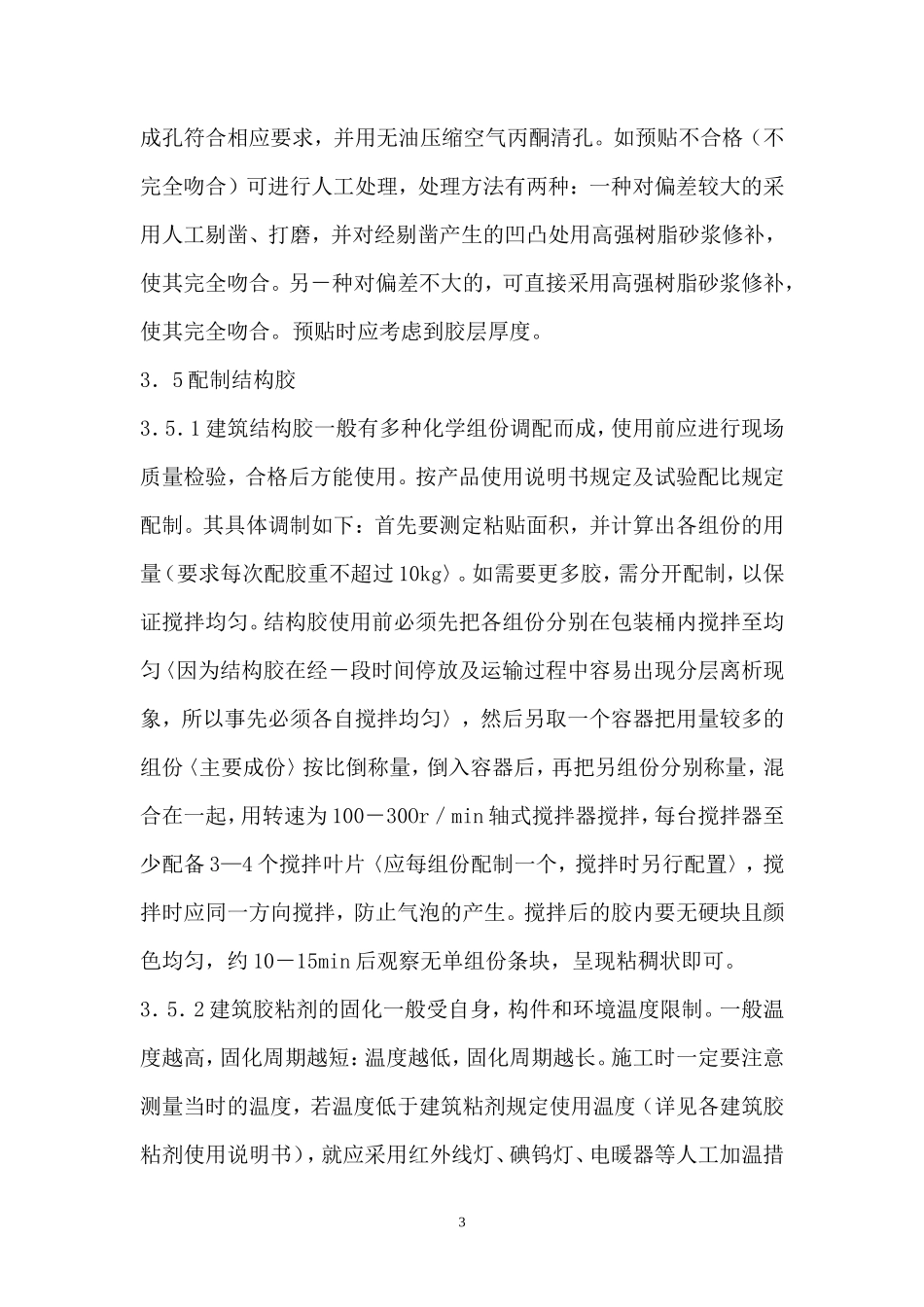

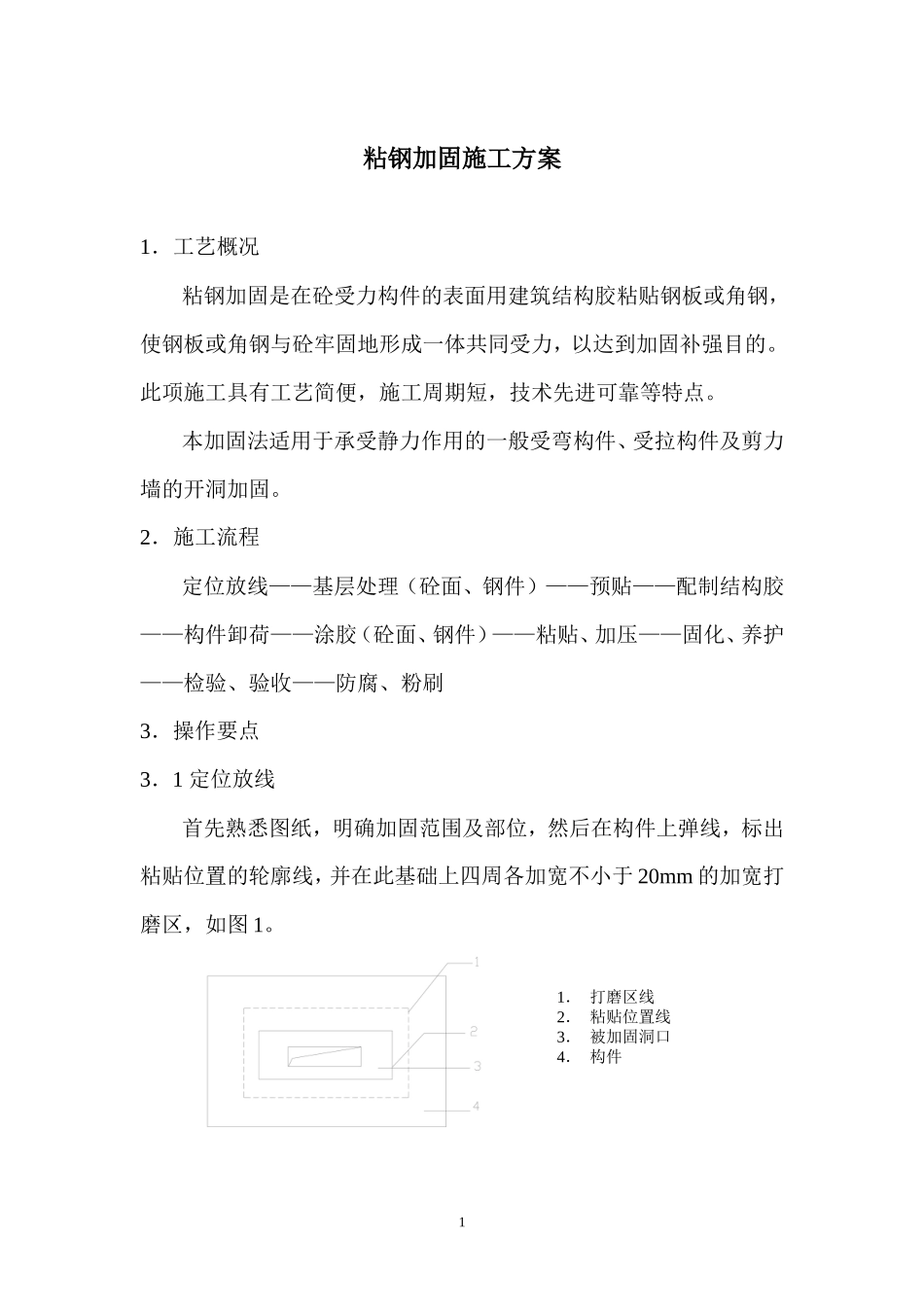

粘钢加固施工方案1．工艺概况粘钢加固是在砼受力构件的表面用建筑结构胶粘贴钢板或角钢，使钢板或角钢与砼牢固地形成一体共同受力，以达到加固补强目的。此项施工具有工艺简便，施工周期短，技术先进可靠等特点。本加固法适用于承受静力作用的一般受弯构件、受拉构件及剪力墙的开洞加固。2．施工流程定位放线——基层处理（砼面、钢件）——预贴——配制结构胶——构件卸荷——涂胶（砼面、钢件）——粘贴、加压——固化、养护——检验、验收——防腐、粉刷3．操作要点3．1 定位放线首先熟悉图纸，明确加固范围及部位，然后在构件上弹线，标出粘贴位置的轮廓线，并在此基础上四周各加宽不小于 20mm 的加宽打磨区，如图 1。11． 打磨区线2． 粘贴位置线3． 被加固洞口4． 构件 图 13．2 基层处理3．2．1 砼面层处理：对砼构件粘合面，先用硬毛刷沾高效洗涤剂，除去其表面油污后用清水冲洗，再对粘合面用金刚石角磨机进行打磨，除去 2—3mm 厚表层（如有装饰物或面层，先将其铲除），直至完全露出新的砼面，用无油压缩空气吹去粉尘，或清水冲洗干净，待完全干燥后用脱脂棉沾丙酮擦拭表面 2—3 遍。3．2．2 钢件处理用平砂轮将钢板粘贴面打磨．打磨粗糙度越大越好，打磨纹路尽量与钢件受力方向垂直（视情况一般沿长向打磨，打磨方向见图 2）．然后用脱脂棉沾丙酮擦拭 2－3 遍。 图 23．3 钢件加工、制作被贴钢件应按照设计尺寸准确下料〈还应结合现场实际情况），对于需加胀栓或螺栓部位，可采用台钻或磁力钻对钢件成孔，成孔一定要符合设计图纸及有关技术规定。3．4 预贴钢件、砼面处理经验收合格后预贴，预贴时钢件与砼面应吻合，并与粘贴线〈见定位放线〉吻合，对有设胀栓或螺栓处，可对砼面成孔，2成孔符合相应要求，并用无油压缩空气丙酮清孔。如预贴不合格（不完全吻合）可进行人工处理，处理方法有两种：一种对偏差较大的采用人工剔凿、打磨，并对经剔凿产生的凹凸处用高强树脂砂浆修补，使其完全吻合。另－种对偏差不大的，可直接采用高强树脂砂浆修补，使其完全吻合。预贴时应考虑到胶层厚度。 3．5 配制结构胶3．5．1 建筑结构胶一般有多种化学组份调配而成，使用前应进行现场质量检验，合格后方能使用。按产品使用说明书规定及试验配比规定配制。其具体调制如下：首先要测定粘贴面积，并计算出各组份的用量（要求每次配胶重不超过 10kg〉。如需要更多胶，需分开配制，以保证搅拌均匀。结构胶使用前必须先把各组份分别在包装桶内搅拌至均匀〈因为结构胶在经－段时间停放及运输过程中容易出现分层离析现象，所以事先必须各自搅拌均匀〉，然后另取一个容器把用量较多的组份〈主要成份〉按比倒称量，倒入容器后，再把另组份分别称量，混合在一起，用转速为 100－30Or／min 轴式搅拌器搅拌，每台搅拌器至少配备 3—4 个搅拌叶片〈应每组份配制一个，搅拌时另行配置〉，搅拌时应同一方向搅拌，防止气泡的产生。搅拌后的胶内要无硬块且颜色均匀，约 10－15min 后观察无单组份条块，呈现粘稠状即可。3．5．2 建筑胶粘剂的固化一般受自身，构件和环境温度限制。一般温度越高，固化周期越短：温度越低，固化周期越长。施工时一定要注意测量当时的温度，若温度低于建筑粘剂规定使用温度（详见各建筑胶粘剂使用说明书），就应采用红外线灯、碘钨灯、电暖器等人工加温措3施。3．6 卸荷为了减轻和消除粘贴钢件后应力、应变滞后现象，粘贴前宜对构件适量卸荷，一般采用千斤顶顶升方式卸荷；对于承受均布荷载的构件，应采用多点顶升，顶升吨位以顶面不出现裂缝（亦可计算，由位移来确定〉为准。见图 3。 图 33．7 涂胶、粘贴、加压3．7．1 涂胶、粘贴基层经检验验收合格后，方可进行粘贴。胶粘剂配制好后，用抹刀同时涂抹在已处理好的混凝土表面，要用力薄薄抹一层。钢板表面涂抹厚度应 1－3mm，中间厚边缘薄为宜，然后将钢件贴于预定位置。若是立面站贴，为防止流淌，建议加一层脱蜡玻璃丝布。粘好钢件后，可用手锤沿粘贴面轻轻敲钢件，如无空间声或胶沿钢件四周溢出，表示巳粘贴密实。否则应剥下钢件，补胶重新粘贴。3．7．2 固定与加压 钢...
