防雷接地方案

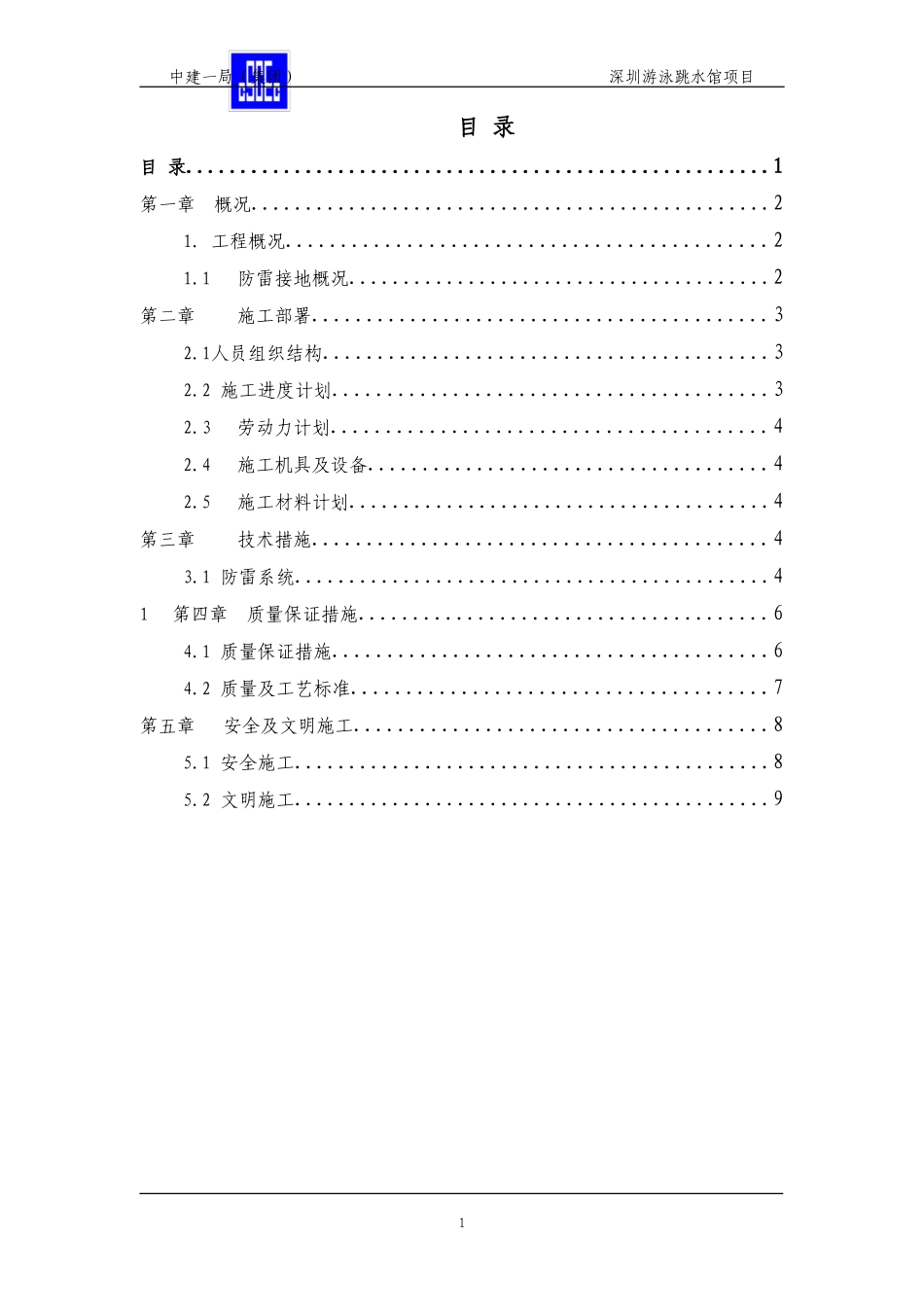

中建一局（集团） 深圳游泳跳水馆项目目 录目 录......................................................1第一章 概况................................................21. 工程概况............................................21.1防雷接地概况.......................................2第二章施工部署..........................................32.1人员组织结构.........................................32.2 施工进度计划........................................32.3劳动力计划........................................42.4施工机具及设备.....................................42.5施工材料计划.......................................4第三章技术措施..........................................43.1 防雷系统............................................41第四章 质量保证措施......................................64.1 质量保证措施........................................64.2 质量及工艺标准......................................7第五章 安全及文明施工......................................85.1 安全施工............................................85.2 文明施工............................................9 1中建一局（集团） 深圳游泳跳水馆项目第一章 概况1. 工程概况深圳游泳跳水馆工程由深圳市体育发展中心投资，澳大利亚考克斯利查生建筑及城市规划顾问公司概念设计，华森建筑与工程设计顾问有限公司设计，海富监理公司监理。工程建于深圳体育中心用地红线范围内西南部，临中心广场，东与深圳体育馆相对，北临田径练习场和体育场，西临中成大厦（深圳体育发展中心办公楼），南临笋岗路。游泳跳水馆分两部分：Ⅰ段：游泳跳水馆（内设跳水池，比赛池，训练池和训练厅，观众席等），Ⅱ段：水上娱乐中心（设有冲浪池，室内外戏水池，室内外水滑梯，壁球房等）。本工程总建筑面积：41557M2，其中Ⅰ段面积为33491 M2（地下部分为局部二层，总面积14245 M2；地上部分局部四层，总面积19246 M2），Ⅱ段面积为8066 M2（地下部分为地下一层，面积1845 M2，地上部分为局部二层，面积6221 M2）。本工程结构形式：Ⅰ段为独立基础加构造筏板，地下及地上三层为框架结构，屋盖为索-架结构。Ⅱ段为沉井灌注桩基础，屋盖为索-架结构。1.1防雷接地概况本建筑属第二类防雷建筑物，按此类建筑物的防雷要求设置防雷设施。利用建筑物的金属构件及钢筋混凝土结构中的钢筋作为防雷接地装置。利用本建筑金属屋面及屋面上的金属屋架做接闪器，利用建筑物四周柱子内的主钢筋做为引下线，基础内钢筋网做为自然接地体，并用φ12MM镀锌圆钢与金属屋面接闪器相连。将进出建筑物的所有金属管道就近与防雷接地装置相连，将竖直敷设的金属管道及金属物的顶端和底端与防雷装置相连，屋顶上装设的霓虹灯和风机等电气设备的电源线路穿钢管保护，此钢管一端与用电设备的外壳或保护罩相连，并就近接于防雷装置，另一端与配电箱的外壳相连。高压配电系统为中性点不接地系统，电力变压器的低压侧为中性点直接接地系统，要求所有电气装置的金属外壳及事故情况下可能带电的金属体实行保护接地。低压配电系统接地采用TN—S系统，其工作零线和保护地线在接地点后要严格分开。 2中建一局（集团） 深圳游泳跳水馆项目本建筑物采取总等电位联结，其总等电位联结线必须与楼内所有导电部分互相连接，如保护线干线，接地干线，建筑物内的输送管道的金属件（如水管等），集中采暖及空调系统的升压管，建筑物金属构件等导电体。总等电位联结主母线均采用25MM2铜导线。本建筑物除采取总等电位联结外，游泳池部分还应进行辅助等电位联结。辅助等电位联结必须将游泳池不同区域（分0、1、2区）内所有装置外可导电部分，与位于这些区内的外露可导电部分的保护线连接起来，并经过总接地端子与接地装置相连。防雷接地、保护接地和工作接地共用同一接地装置即建筑物的基础接地体。要求接地体的接地电阻不大于1欧姆，否则应在室外补设人工接地体。第二章施工部署2.1人员组织...
