SC系列施工升降机装拆方案

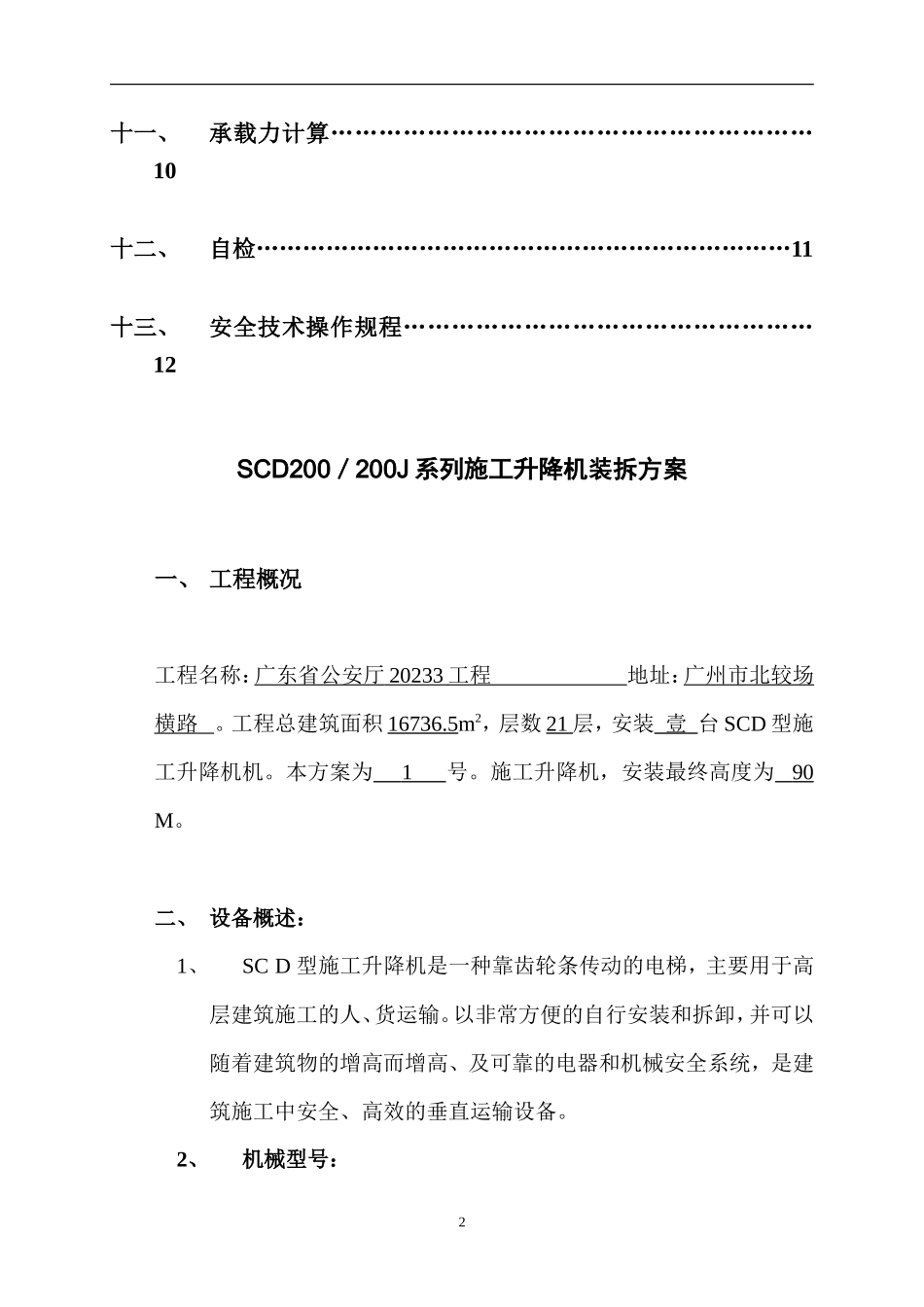

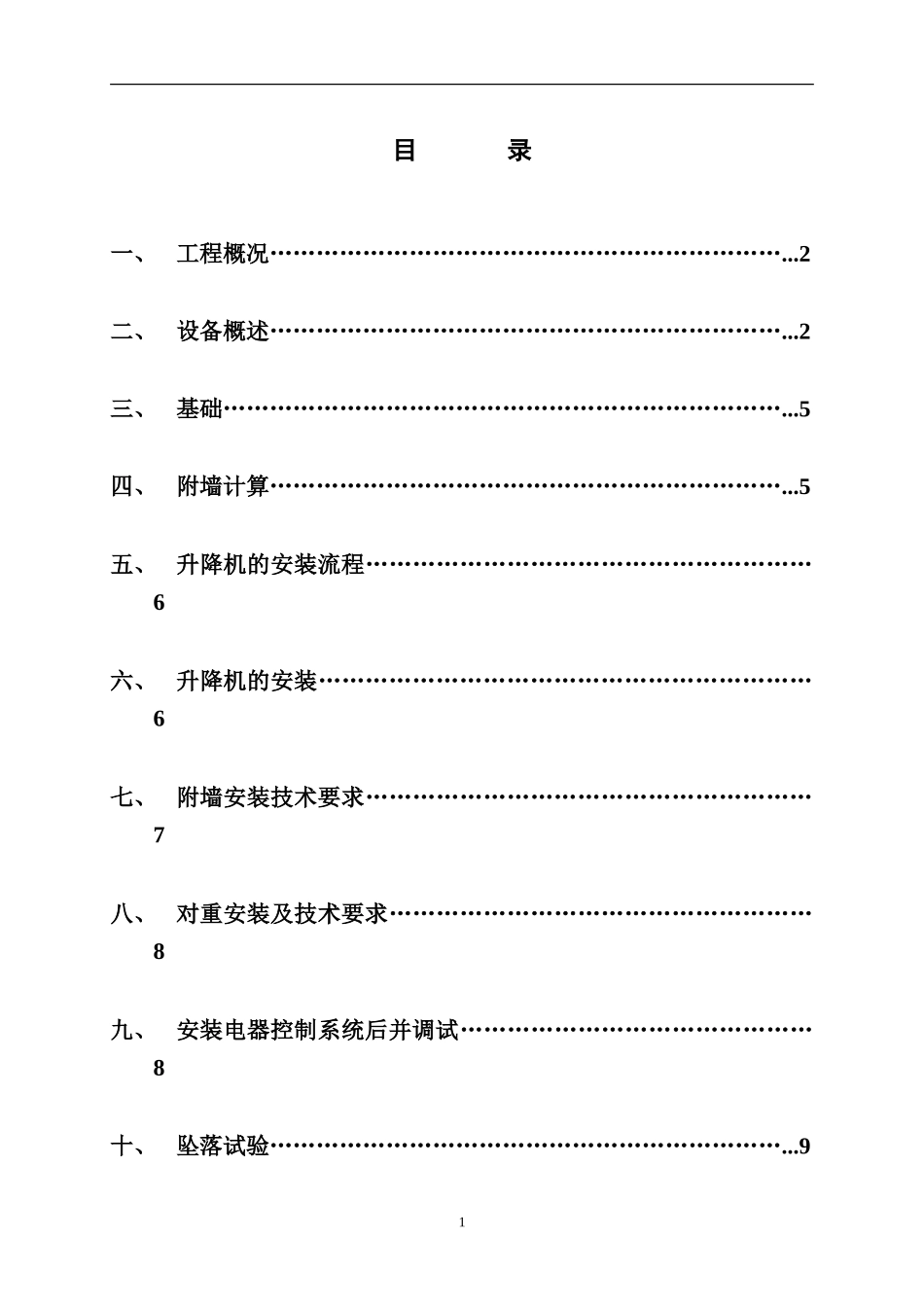

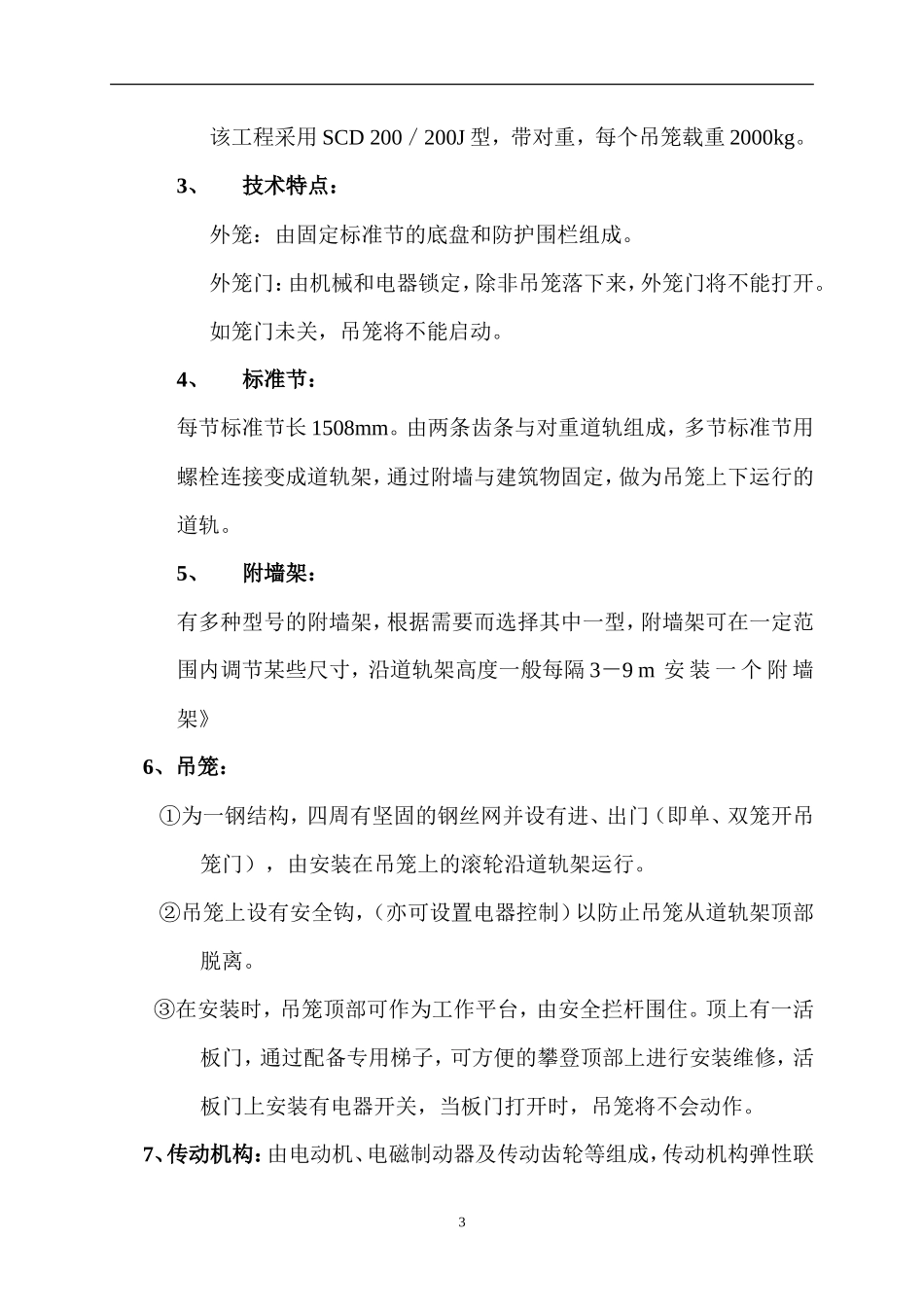

目 录一、工程概况…………………………………………………………...2二、设备概述…………………………………………………………...2三、基础………………………………………………………………...5四、附墙计算…………………………………………………………...5五、升降机的安装流程…………………………………………………6六、升降机的安装………………………………………………………6七、附墙安装技术要求…………………………………………………7八、对重安装及技术要求………………………………………………8九、安装电器控制系统后并调试………………………………………8十、坠落试验…………………………………………………………...91十一、承载力计算……………………………………………………10十二、自检……………………………………………………………11十三、安全技术操作规程……………………………………………12SCD200／200J 系列施工升降机装拆方案 一、 工程概况工程名称：广东省公安厅 20233 工程 地址：广州市北较场横路 。工程总建筑面积 16736.5m2，层数 21 层，安装 壹 台 SCD 型施工升降机机。本方案为 1 号。施工升降机，安装最终高度为 90 M。 二、 设备概述：1、SC D 型施工升降机是一种靠齿轮条传动的电梯，主要用于高层建筑施工的人、货运输。以非常方便的自行安装和拆卸，并可以随着建筑物的增高而增高、及可靠的电器和机械安全系统，是建筑施工中安全、高效的垂直运输设备。2、机械型号：2该工程采用 SCD 200／200J 型，带对重，每个吊笼载重 2000kg。3、技术特点：外笼：由固定标准节的底盘和防护围栏组成。外笼门：由机械和电器锁定，除非吊笼落下来，外笼门将不能打开。如笼门未关，吊笼将不能启动。4、标准节：每节标准节长 1508mm。由两条齿条与对重道轨组成，多节标准节用螺栓连接变成道轨架，通过附墙与建筑物固定，做为吊笼上下运行的道轨。5、附墙架：有多种型号的附墙架，根据需要而选择其中一型，附墙架可在一定范围内调节某些尺寸，沿道轨架高度一般每隔 3－9 m 安 装 一 个 附 墙架》 6、吊笼： ①为一钢结构，四周有坚固的钢丝网并设有进、出门（即单、双笼开吊笼门），由安装在吊笼上的滚轮沿道轨架运行。 ②吊笼上设有安全钩，（亦可设置电器控制）以防止吊笼从道轨架顶部脱离。 ③在安装时，吊笼顶部可作为工作平台，由安全拦杆围住。顶上有一活板门，通过配备专用梯子，可方便的攀登顶部上进行安装维修，活板门上安装有电器开关，当板门打开时，吊笼将不会动作。 7、传动机构：由电动机、电磁制动器及传动齿轮等组成，传动机构弹性联3接在吊笼上通过齿条与齿轮咬合使吊笼运行。 8、限速器：由外壳、制动锥鼓、离心块、弹簧等组成。当吊笼超速时，限速器里的离心块克服弹簧拉力带动制动锥鼓旋转，与其相连的螺杆同时旋进，制动锥鼓与外壳逐渐接近，增加摩擦力，确保吊笼平缓制动。 9、对重：主要用在不改变电能消耗下增加升降机的载重量，由钢丝绳通过导轨架顶的天轮，悬挂于吊笼顶部，在标准节的对重轨道中运行。 10、安全控制系统：由电路里设置的各种安全开关装置及其它控制器件组成。在升降机运行发生异常情况时，将自动切断升降机电源，吊笼顶部及各门均设有安全开关，如任一门开启或未关闭，吊笼均无法启动；钢丝绳锚点处，设有断绳保护开关；吊笼上设有上、下限位开关及极限位开关；此外限速器尾壳内设有限速保护开关，限速器动作时，通过机电联锁切断电源。 11、SC 系列升降机主要参数：生 产 厂 家广州建力标准号尺寸（m×m×m）长×宽×高0．65×0.65×1.508型 号SCD200／200J自重（kg）158单笼额定载棕重量（kg）2000吊笼尺寸（m×m×m）长×宽×高3×1.3×2.4额定乘员（包括司机）（人）20自重（kg）1350最大架设高度（m）底笼尺寸（m×m×m）长×宽×高3.7×3.4×22×11KW自重（kg）7004电机功率 JG25%（KW）吊杆起重量（kg）200平衡铁重量（kg）1100附着第一道（m）7．5限速形式防坠安全器两道间距（m）7．5导轨架中心距建筑墙面距离（m）2.90最大悬空（m...
