落地式脚手架搭拆专项施工方案

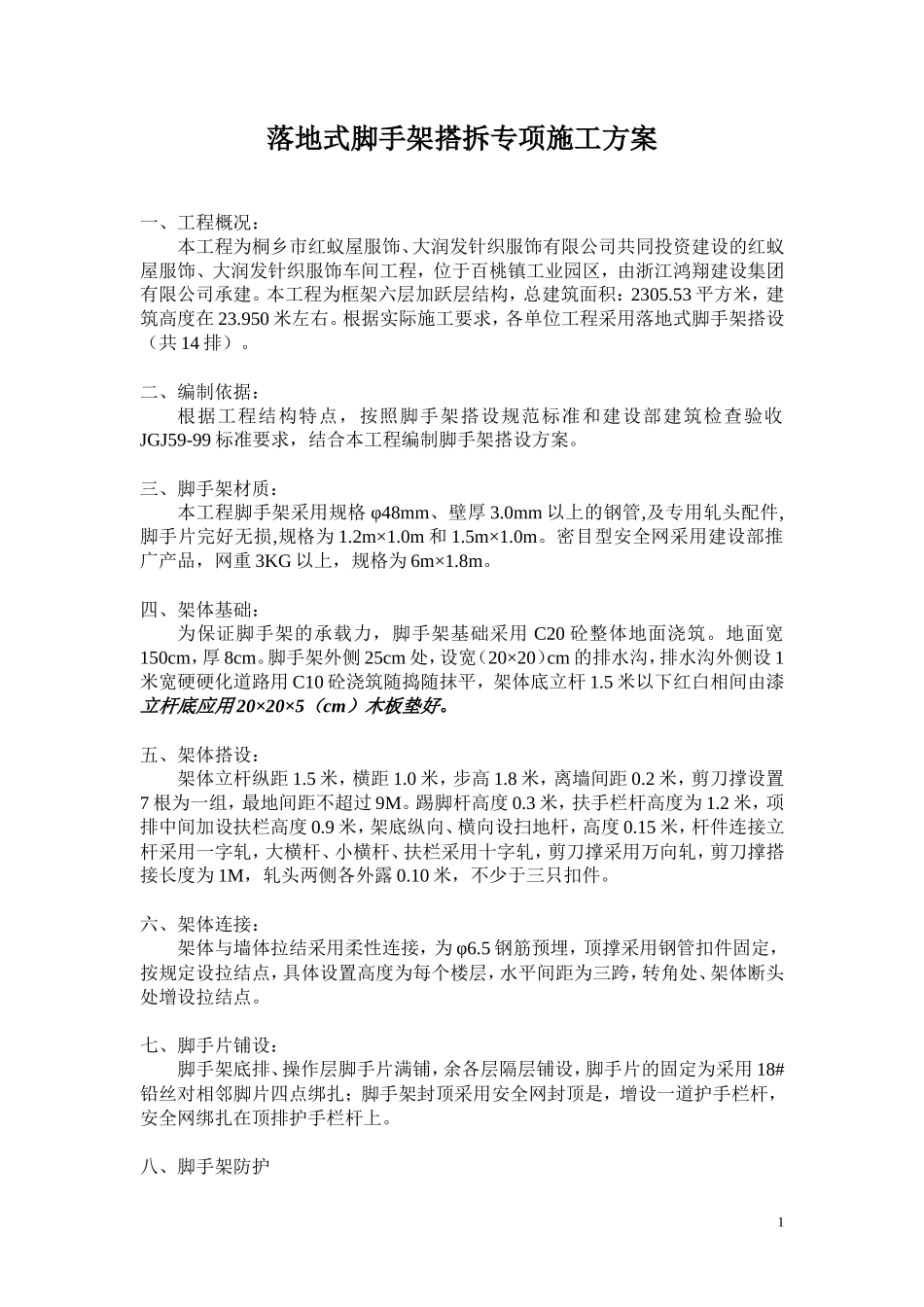

红蚁屋、大润发针织服饰车间工程（落地式外脚手架）专项安全施工方案浙江鸿翔建设集团有限公司2006 年 4 月落地式脚手架搭拆专项施工方案一、工程概况：本工程为桐乡市红蚁屋服饰、大润发针织服饰有限公司共同投资建设的红蚁屋服饰、大润发针织服饰车间工程，位于百桃镇工业园区，由浙江鸿翔建设集团有限公司承建。本工程为框架六层加跃层结构，总建筑面积：2305.53 平方米，建筑高度在 23.950 米左右。根据实际施工要求，各单位工程采用落地式脚手架搭设（共 14 排）。二、编制依据：根据工程结构特点，按照脚手架搭设规范标准和建设部建筑检查验收JGJ59-99 标准要求，结合本工程编制脚手架搭设方案。三、脚手架材质：本工程脚手架采用规格 φ48mm、壁厚 3.0mm 以上的钢管,及专用轧头配件,脚手片完好无损,规格为 1.2m×1.0m 和 1.5m×1.0m。密目型安全网采用建设部推广产品，网重 3KG 以上，规格为 6m×1.8m。四、架体基础：为保证脚手架的承载力，脚手架基础采用 C20 砼整体地面浇筑。地面宽150cm，厚 8cm。脚手架外侧 25cm 处，设宽（20×20）cm 的排水沟，排水沟外侧设 1米宽硬硬化道路用 C10 砼浇筑随捣随抹平，架体底立杆 1.5 米以下红白相间由漆立杆底应用 20×20×5（cm）木板垫好。五、架体搭设：架体立杆纵距 1.5 米，横距 1.0 米，步高 1.8 米，离墙间距 0.2 米，剪刀撑设置7 根为一组，最地间距不超过 9M。踢脚杆高度 0.3 米，扶手栏杆高度为 1.2 米，项排中间加设扶栏高度 0.9 米，架底纵向、横向设扫地杆，高度 0.15 米，杆件连接立杆采用一字轧，大横杆、小横杆、扶栏采用十字轧，剪刀撑采用万向轧，剪刀撑搭接长度为 1M，轧头两侧各外露 0.10 米，不少于三只扣件。六、架体连接：架体与墙体拉结采用柔性连接，为 φ6.5 钢筋预埋，顶撑采用钢管扣件固定，按规定设拉结点，具体设置高度为每个楼层，水平间距为三跨，转角处、架体断头处增设拉结点。七、脚手片铺设：脚手架底排、操作层脚手片满铺，余各层隔层铺设，脚手片的固定为采用 18#铅丝对相邻脚片四点绑扎；脚手架封顶采用安全网封顶是，增设一道护手栏杆，安全网绑扎在顶排护手栏杆上。八、脚手架防护1脚手架第二步开始设防护栏杆与踢脚杆，防护栏杆与踢脚杆采用钢管搭设，防护栏杆设于 1.2 米处，踢脚杆设于 0.3 米处，用扣件与立杆固定牢固，脚手架外立杆内侧用密目型安全网围护，安全网与脚手架采用双股 18#铅丝绑扎，并应保证每个网眼均应扎紧，转角处用木条扎紧扎挺。九、上下通道：本工程由于情况比较特殊，故上下通道利用工程内楼梯作为上下通道，楼梯设置好防护栏杆和踢脚杆，并安装照明灯具，确保人员上下安全。十、避雷装置：为保证脚手架的使用安全，脚手架搭设到一定高度后，应根据工程进度设置避雷针，根据工程特点，各单位工程均设避雷引下线 4 点，分别设在四个角上，避雷针高于脚手架 1.5 米，引下线采用 φ8mm 镀锌钢筋与屋面避雷带贯通，接地电阻小于 10Ω。十一、卸料平台：卸料平台采用钢管单独搭设，立杆 6 根，小横杆 2 根，大横杆 5 根，里立杆每层与墙体设刚性拉结，拉结必须牢固，平台板用用 4 公分木板满铺，二侧边用脚手片直立防护，外设开启门，开启门要求不得向外开启，确保安全。并挂设料台限载牌、层次牌等。十二、技术交底：在搭设架子前先由项目负责人对持证上岗的架子工进行安全教育、安全技术交底及搭设专项方案交底，确保架体搭设稳定、安全、牢固。十三、特殊部位的防护及加强措施：楼梯通道口底排立杆如取消，必须采用八字支撑加固，底排离墙边 20cm 处用安全网围护。十四、脚手架的检查与验收脚手架搭设应按照方案搭设，每搭设设二排验收一次，符合要求后方可投入使用，挂上验收合格牌，并经常检查架子的稳定牢固，确保架子安全。十五、拆除安全措施：拆除脚手架时，先对拆除人员进行安全技术交底，拆除人员必须持证上岗，拆除前先检查架子的稳定是否拉结牢固，拆除时做好先搭后拆，后搭先拆，人上到下，从里到外，严禁上下人员拆除工作和拆除时下面作业，拆除材料向下传递，有人监护，拆下材料堆放整齐，保证拆除工作的安全。编制： 审核： 批准：浙江鸿翔建设集团有限公司 2006 年 4 月 24 日2
