桥梁基础钻孔灌注桩施工技术交底--技术交底

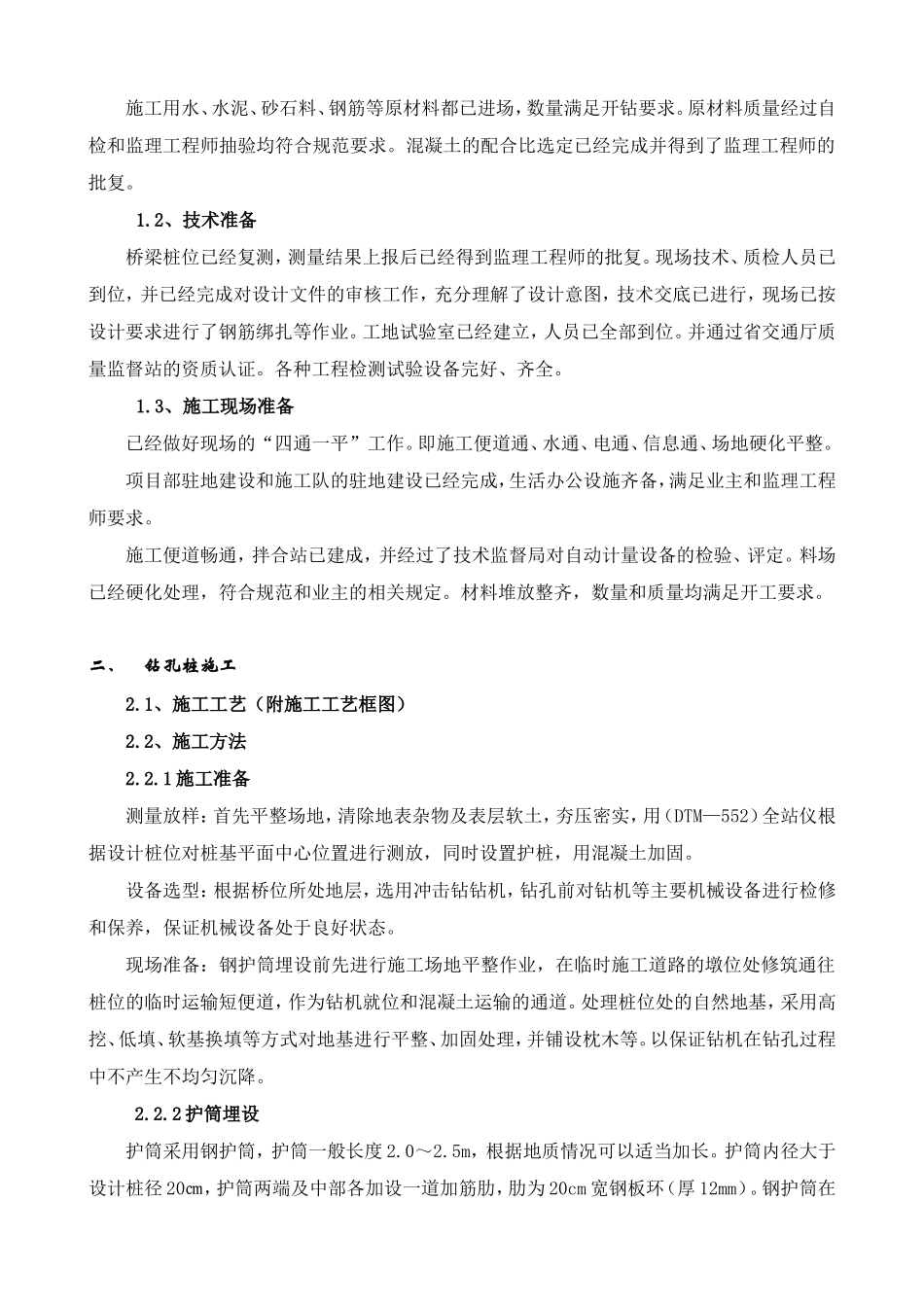

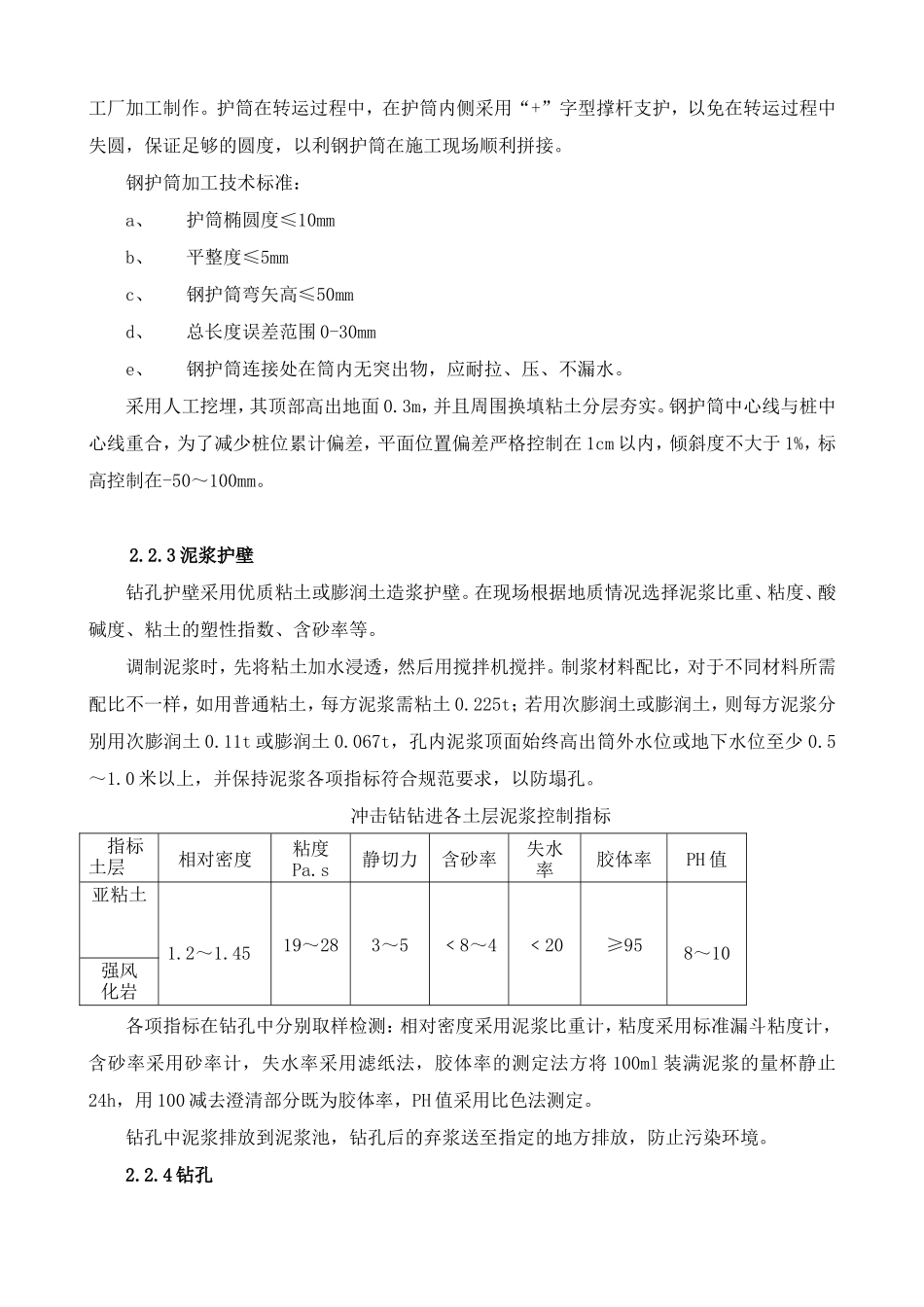

桩基施工技术交底记录 编号： 项目名称施工单位河南省路桥建设集团有限公司 工程细目钻孔灌注桩施工交底内容：钻孔灌注桩施工技术交底交底部门：交底者（签名）： 年 月 日接受部门：接受者（签名）： 年 月 日桥梁基础钻孔灌注桩施工技术交底一、施工准备1.1、物资准备施工所用钻机已全部就位，现场准备试钻的钻机已准确就位，开工前的必要检查和试转工作已经完成，工作状态良好，随时可以开钻。施工用水、水泥、砂石料、钢筋等原材料都已进场，数量满足开钻要求。原材料质量经过自检和监理工程师抽验均符合规范要求。混凝土的配合比选定已经完成并得到了监理工程师的批复。1.2、技术准备桥梁桩位已经复测，测量结果上报后已经得到监理工程师的批复。现场技术、质检人员已到位，并已经完成对设计文件的审核工作，充分理解了设计意图，技术交底已进行，现场已按设计要求进行了钢筋绑扎等作业。工地试验室已经建立，人员已全部到位。并通过省交通厅质量监督站的资质认证。各种工程检测试验设备完好、齐全。1.3、施工现场准备已经做好现场的“四通一平”工作。即施工便道通、水通、电通、信息通、场地硬化平整。项目部驻地建设和施工队的驻地建设已经完成，生活办公设施齐备，满足业主和监理工程师要求。施工便道畅通，拌合站已建成，并经过了技术监督局对自动计量设备的检验、评定。料场已经硬化处理，符合规范和业主的相关规定。材料堆放整齐，数量和质量均满足开工要求。二、钻孔桩施工2.1、施工工艺（附施工工艺框图）2.2、施工方法2.2.1 施工准备测量放样：首先平整场地，清除地表杂物及表层软土，夯压密实，用（DTM—552）全站仪根据设计桩位对桩基平面中心位置进行测放，同时设置护桩，用混凝土加固。设备选型：根据桥位所处地层，选用冲击钻钻机，钻孔前对钻机等主要机械设备进行检修和保养，保证机械设备处于良好状态。现场准备：钢护筒埋设前先进行施工场地平整作业，在临时施工道路的墩位处修筑通往桩位的临时运输短便道，作为钻机就位和混凝土运输的通道。处理桩位处的自然地基，采用高挖、低填、软基换填等方式对地基进行平整、加固处理，并铺设枕木等。以保证钻机在钻孔过程中不产生不均匀沉降。2.2.2 护筒埋设护筒采用钢护筒，护筒一般长度 2.0～2.5m，根据地质情况可以适当加长。护筒内径大于设计桩径 20㎝，护筒两端及中部各加设一道加筋肋，肋为 20cm 宽钢板环（厚 12mm）。钢护筒在工厂加工制作。护筒在转运过程中，在护筒内侧采用“+”字型撑杆支护，以免在转运过程中失圆，保证足够的圆度，以利钢护筒在施工现场顺利拼接。钢护筒加工技术标准：a、护筒椭圆度≤10mmb、平整度≤5mmc、钢护筒弯矢高≤50mmd、总长度误差范围 0-30mme、钢护筒连接处在筒内无突出物，应耐拉、压、不漏水。采用人工挖埋，其顶部高出地面 0.3m，并且周围换填粘土分层夯实。钢护筒中心线与桩中心线重合，为了减少桩位累计偏差，平面位置偏差严格控制在 1cm 以内，倾斜度不大于 1%，标高控制在-50～100mm。2.2.3 泥浆护壁钻孔护壁采用优质粘土或膨润土造浆护壁。在现场根据地质情况选择泥浆比重、粘度、酸碱度、粘土的塑性指数、含砂率等。调制泥浆时，先将粘土加水浸透，然后用搅拌机搅拌。制浆材料配比，对于不同材料所需配比不一样，如用普通粘土，每方泥浆需粘土 0.225t；若用次膨润土或膨润土，则每方泥浆分别用次膨润土 0.11t 或膨润土 0.067t，孔内泥浆顶面始终高出筒外水位或地下水位至少 0.5～1.0 米以上，并保持泥浆各项指标符合规范要求，以防塌孔。冲击钻钻进各土层泥浆控制指标指标土层相对密度粘度Pa.s 静切力含砂率失水率胶体率PH 值亚粘土1.2～1.4519～283～5﹤8～4﹤20≥958～10强风化岩各项指标在钻孔中分别取样检测：相对密度采用泥浆比重计，粘度采用标准漏斗粘度计，含砂率采用砂率计，失水率采用滤纸法，胶体率的测定法方将 100ml 装满泥浆的量杯静止24h，用 100 减去澄清部分既为胶体率，PH 值采用比色法测定。钻孔中泥浆排放到泥浆池，钻孔后的弃浆送至指定的地方排放，防止污染环境。2.2.4 钻孔1.开钻前检查各种机具设备是...
