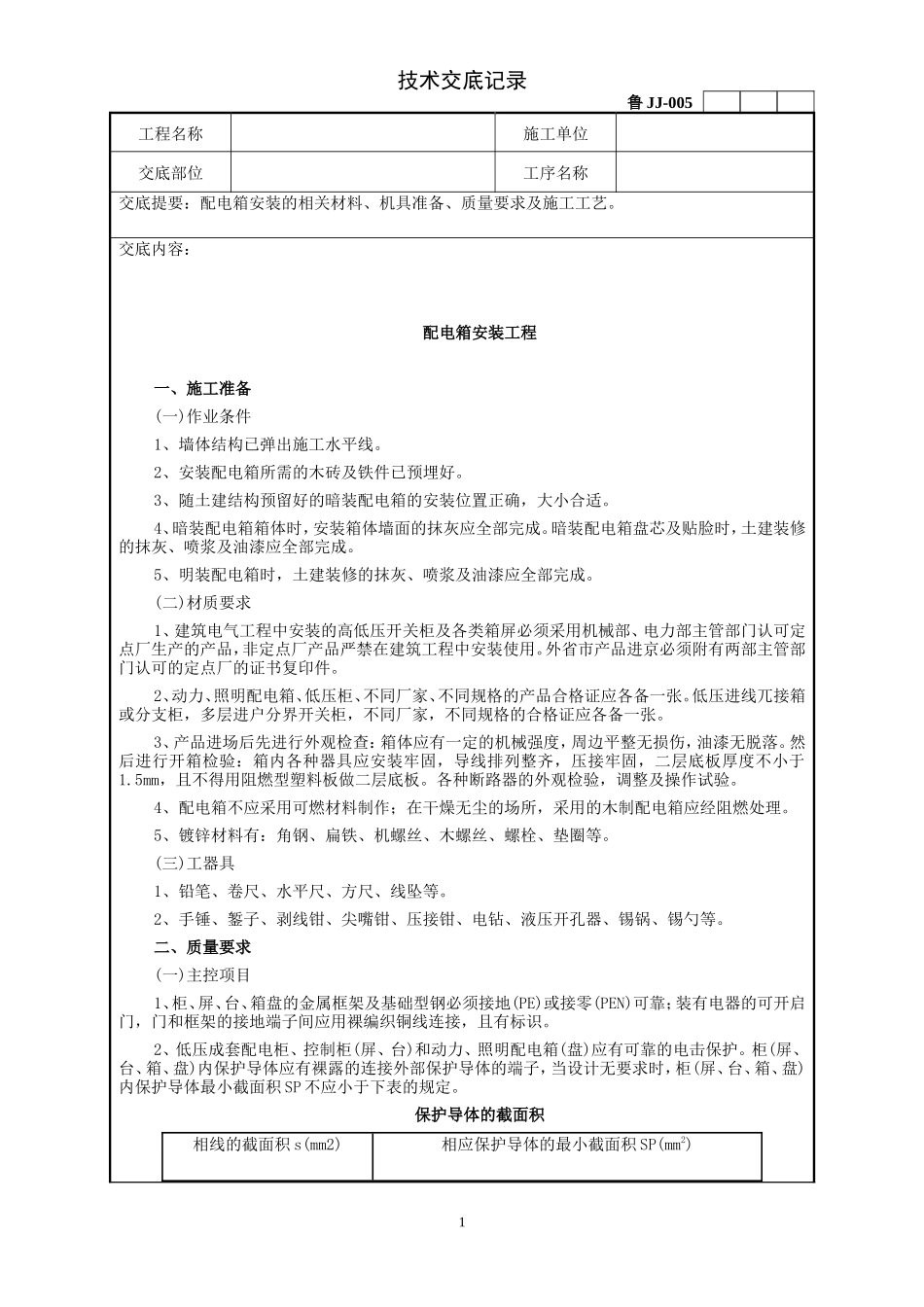

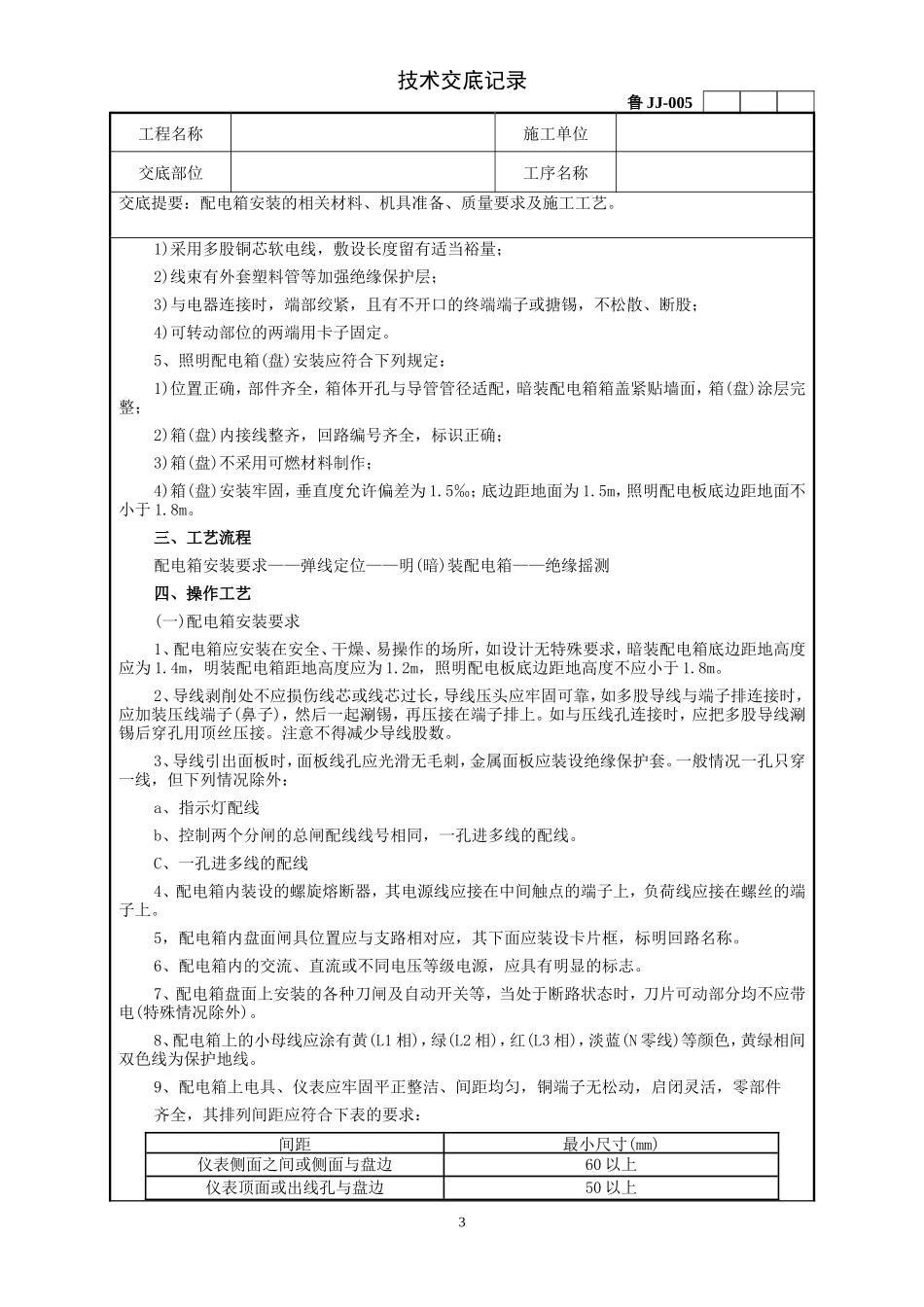

技术交底记录鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：配电箱安装的相关材料、机具准备、质量要求及施工工艺。交底内容：配电箱安装工程一、施工准备(一)作业条件1、墙体结构已弹出施工水平线。2、安装配电箱所需的木砖及铁件已预埋好。3、随土建结构预留好的暗装配电箱的安装位置正确，大小合适。4、暗装配电箱箱体时，安装箱体墙面的抹灰应全部完成。暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。5、明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。(二)材质要求1、建筑电气工程中安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。外省市产品进京必须附有两部主管部门认可的定点厂的证书复印件。2、动力、照明配电箱、低压柜、不同厂家、不同规格的产品合格证应各备一张。低压进线兀接箱或分支柜，多层进户分界开关柜，不同厂家，不同规格的合格证应各备一张。3、产品进场后先进行外观检查：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落。然后进行开箱检验：箱内各种器具应安装牢固，导线排列整齐，压接牢固，二层底板厚度不小于1.5mm，且不得用阻燃型塑料板做二层底板。各种断路器的外观检验，调整及操作试验。4、配电箱不应采用可燃材料制作；在干燥无尘的场所，采用的木制配电箱应经阻燃处理。5、镀锌材料有：角钢、扁铁、机螺丝、木螺丝、螺栓、垫圈等。(三)工器具1、铅笔、卷尺、水平尺、方尺、线坠等。2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺等。二、质量要求(一)主控项目1、柜、屏、台、箱盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。2、低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积 SP 不应小于下表的规定。保护导体的截面积相线的截面积 s(mm2)相应保护导体的最小截面积 SP(mm2)1技术交底记录鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：配电箱安装的相关材料、机具准备、质量要求及施工工艺。S≤16S16800S／4注：s 指柜(屏、台、箱、盘)电源进线相线截面积，且两者(s、sp)材质相同。3、柜、屏、台、箱盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于 0.5MΩ；二次回路必须大于 1MΩ。4、照明配电箱(盘)安装应符合下列规定：1)箱(盘)内配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两则压的导线截面积相同，同一端子上导线连接不多于 2 根，防松垫圈等零件齐全；2)箱(盘)内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于 30mA，动作时问不大于 O.1s。3)照明箱(盘)内，分别设置零线(N)和保护地线(PE 线)汇流排，零线和保护地线经汇流排配出。(二)一般项目1、柜、屏、台、箱、盘内检查试验应符合下列规定：1)控制开关及保护装置的规格、型号符合设计要求；2)闭锁装置动作准确、可靠；3)主开关的辅助开关切换动作与主开关动作一致；4)柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。5)回路中的电子元件不应参加交流工频耐压试验；48V 及以下回路可不做交流工频耐压试验。2、低压电器组合应符合下列规定：1)发热元件安装在散热良好的位置；2)熔断器的熔体规格、自动开关的整定值符合设计要求；3)切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板；4)信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；5)外壳需接地(PE)或接零(PEN)的，连接可靠；6)端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。3、柜、屏、台、箱、盘问配线：电流回路应采用额定电压不低于 750V、芯线截面积不小于 2.5mm2的铜芯绝缘电线...
