某综合楼基础钢筋工程技术交底--技术交底

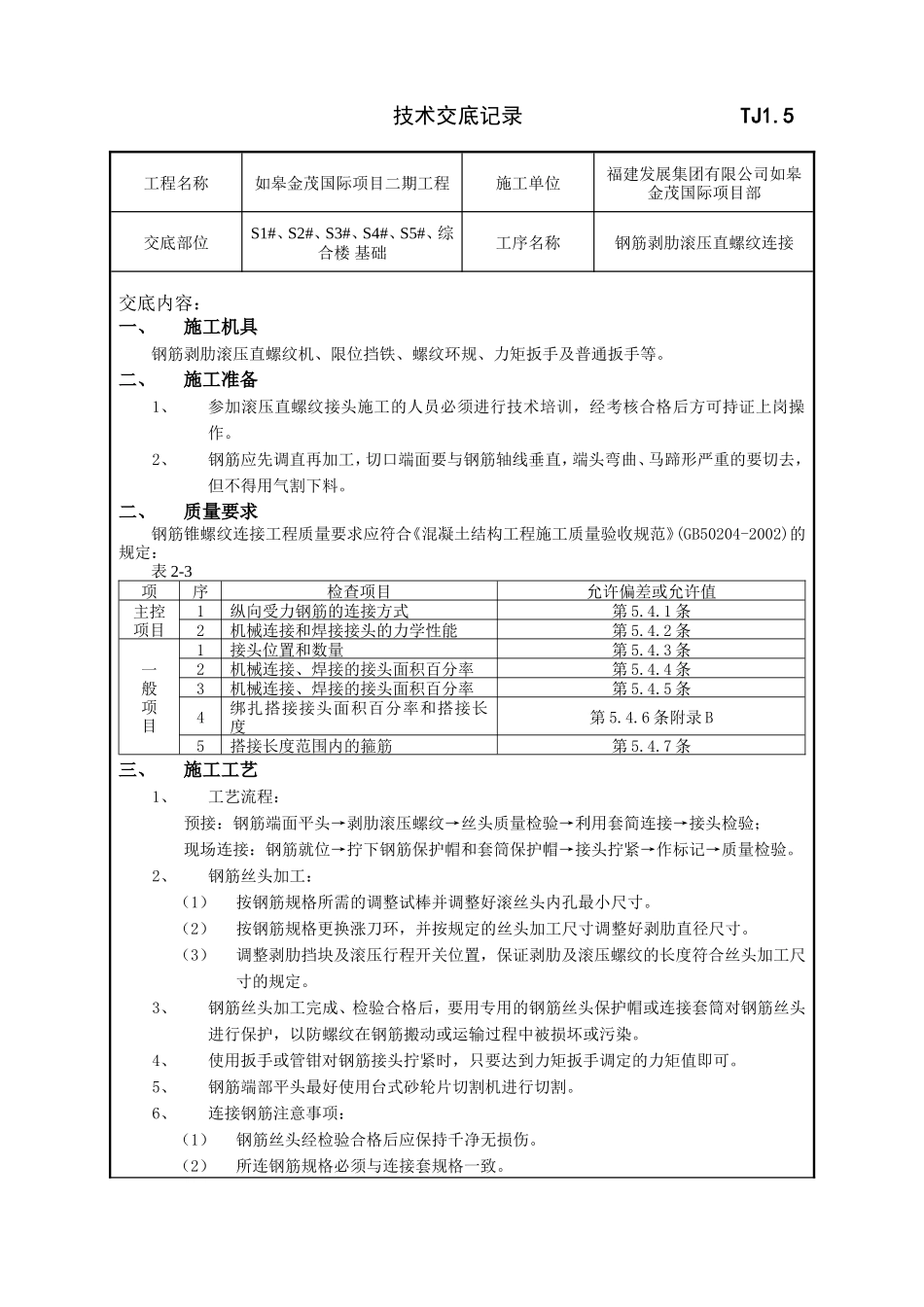

技术交底记录 TJ1.5工程名称如皋金茂国际项目二期工程施工单位福建发展集团有限公司如皋金茂国际项目部交底部位S1#、S2#、S3#、S4#、S5#、综合楼 基础工序名称钢筋剥肋滚压直螺纹连接交底内容：一、施工机具钢筋剥肋滚压直螺纹机、限位挡铁、螺纹环规、力矩扳手及普通扳手等。二、施工准备1、参加滚压直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。2、钢筋应先调直再加工，切口端面要与钢筋轴线垂直，端头弯曲、马蹄形严重的要切去，但不得用气割下料。二、质量要求钢筋锥螺纹连接工程质量要求应符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定：表 2-3项序检查项目允许偏差或允许值主控项目1纵向受力钢筋的连接方式第 5.4.1 条2机械连接和焊接接头的力学性能第 5.4.2 条一般项目1接头位置和数量第 5.4.3 条2机械连接、焊接的接头面积百分率第 5.4.4 条3机械连接、焊接的接头面积百分率第 5.4.5 条4绑扎搭接接头面积百分率和搭接长度第 5.4.6 条附录 B5搭接长度范围内的箍筋第 5.4.7 条三、施工工艺1、工艺流程：预接：钢筋端面平头→剥肋滚压螺纹→丝头质量检验→利用套简连接→接头检验；现场连接：钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验。2、钢筋丝头加工：（1）按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸。（2）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。（3）调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。3、钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。4、使用扳手或管钳对钢筋接头拧紧时，只要达到力矩扳手调定的力矩值即可。5、钢筋端部平头最好使用台式砂轮片切割机进行切割。6、连接钢筋注意事项：（1）钢筋丝头经检验合格后应保持千净无损伤。（2）所连钢筋规格必须与连接套规格一致。 技术交底记录 TJ1.5工程名称如皋金茂国际项目二期工程施工单位福建发展集团有限公司如皋金茂国际项目部交底部位S1#、S2#、S3#、S4#、S5#、综合楼 基础工序名称钢筋剥肋滚压直螺纹连接（3）连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。（4）连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头;连接成型后用红油漆作出标记，以防遗漏。（5）力矩扳手不使用时，将其力矩值调为零，以保证其精度。7、检查钢筋连接质量：（1）检查接头外观质量应无完整丝扣外露，钢筋与连接套之间无间隙。如发现有一个完整丝扣外露，应重新拧紧，然后用检查用的扭矩扳手对接头质量进行抽检。（2）用质检力矩扳手检查接头拧紧程度。8、直螺纹接头试验：（1）同一施工条件下，采用同一批材料的同等级、同型式、同规格接头，以 500 个为一验收批进行检验和验收，不足 500 个也为一验收批。每一批取 3 个试件作单向拉伸试验。（2）当三个试件抗拉强度均不小于该级别钢筋抗拉强度的标准值时，该验收批定为合格。如有一个试件的抗拉强度不符合要求，应取六个试件进行复检。复检中仍有一个试件不符合要求，则该验收批判定为不合格。表 2-8 丝头加工尺寸（mm）规格剥肋直径螺纹尺寸丝头长度完整丝扣圈数1615.2±0.2M16.5×220～22.5≥81816.9±0.2M19×2.525～27.5≥72018.8±0.2M21×2.527～30≥82220.8±0.2M23×2.529.5～32.5≥92523.7±0.2M26×332～35≥92826.6±0.2M29×337～40≥103230.5±0.2M33×342～45≥113634.5±0.2M37×3.546～49≥94038.1±0.2M41×3.549～52.5≥10四、成品保护1、成型钢筋应按总平面布置图指定地点摆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污。2、安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋。如有相碰，则与土建技术人员现场协商解决。3、浇筑楼板混凝土时，混凝土输送泵管要用铁马凳架高 300mm，防止由于过重的泵管压塌板上部筋。去往操作面的主要通道也需设铁马凳，上铺钢跳板，边浇边撤。五、安全措施1、进入...
