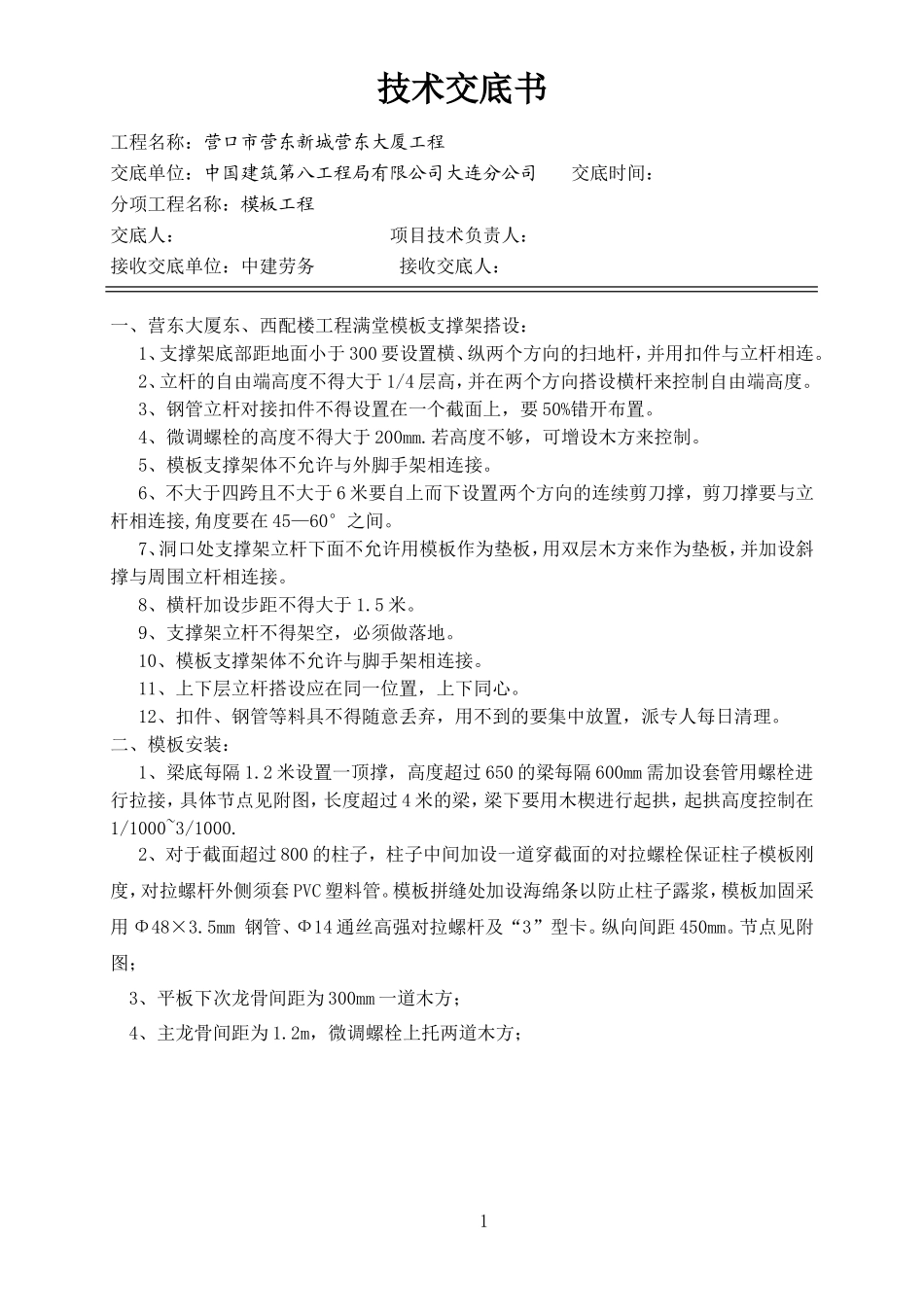

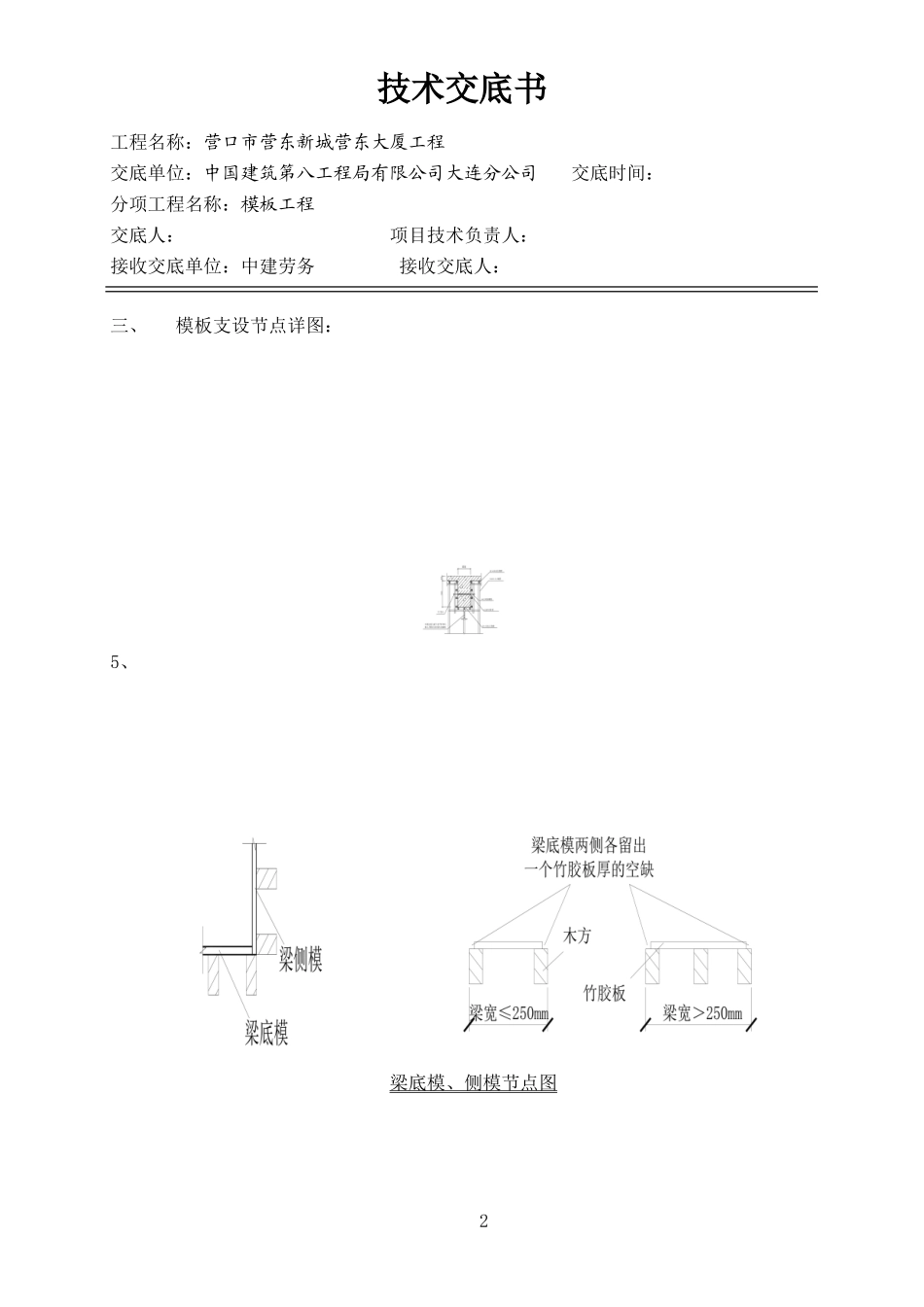

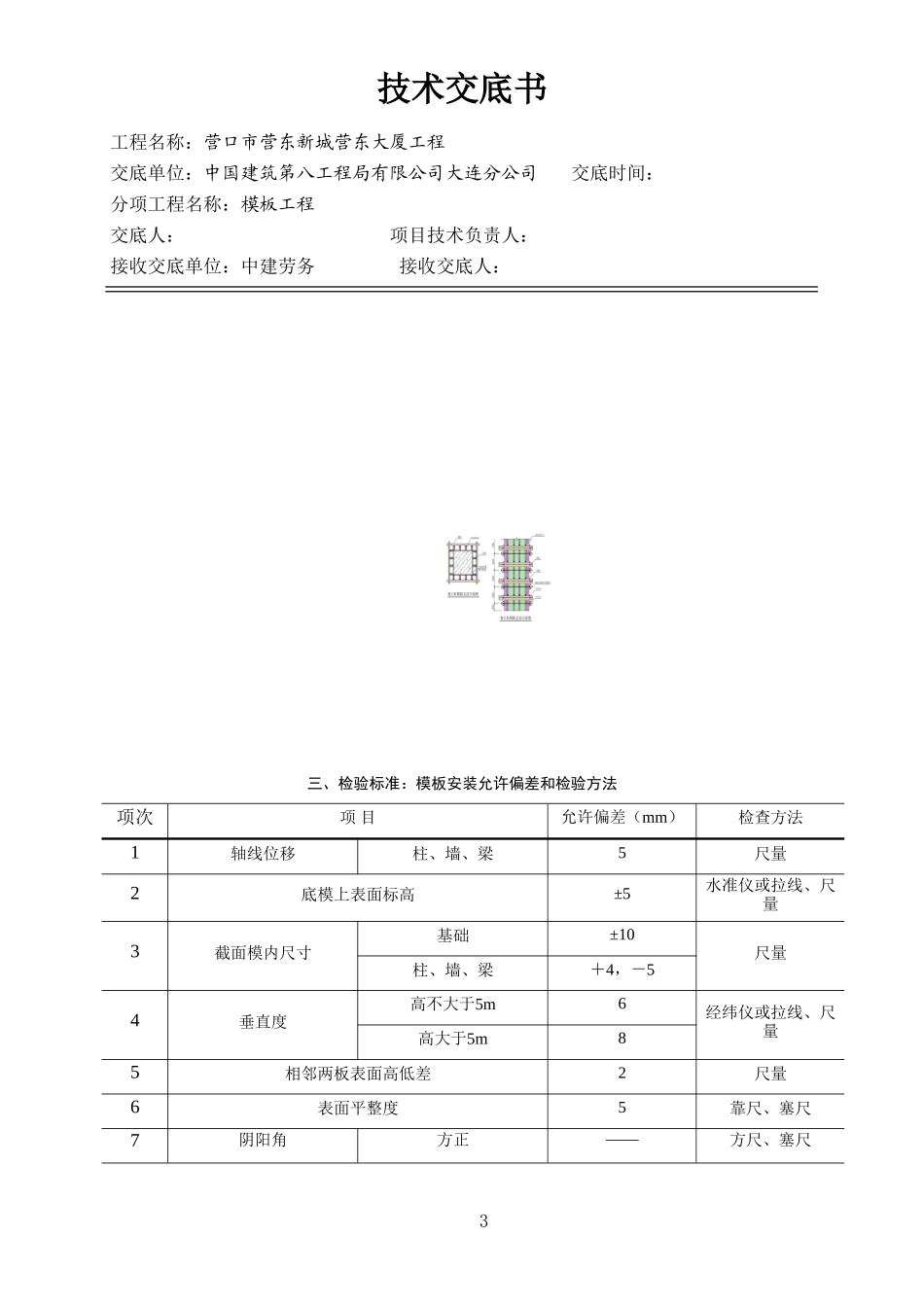

技术交底书工程名称：营口市营东新城营东大厦工程交底单位：中国建筑第八工程局有限公司大连分公司 交底时间：分项工程名称：模板工程交底人： 项目技术负责人：接收交底单位：中建劳务 接收交底人：一、营东大厦东、西配楼工程满堂模板支撑架搭设： 1、支撑架底部距地面小于 300 要设置横、纵两个方向的扫地杆，并用扣件与立杆相连。 2、立杆的自由端高度不得大于 1/4 层高，并在两个方向搭设横杆来控制自由端高度。 3、钢管立杆对接扣件不得设置在一个截面上，要 50%错开布置。 4、微调螺栓的高度不得大于 200mm.若高度不够，可增设木方来控制。 5、模板支撑架体不允许与外脚手架相连接。 6、不大于四跨且不大于 6 米要自上而下设置两个方向的连续剪刀撑，剪刀撑要与立杆相连接,角度要在 45—60°之间。 7、洞口处支撑架立杆下面不允许用模板作为垫板，用双层木方来作为垫板，并加设斜撑与周围立杆相连接。 8、横杆加设步距不得大于 1.5 米。 9、支撑架立杆不得架空，必须做落地。 10、模板支撑架体不允许与脚手架相连接。 11、上下层立杆搭设应在同一位置，上下同心。 12、扣件、钢管等料具不得随意丢弃，用不到的要集中放置，派专人每日清理。二、模板安装： 1、梁底每隔 1.2 米设置一顶撑，高度超过 650 的梁每隔 600mm 需加设套管用螺栓进行拉接，具体节点见附图，长度超过 4 米的梁，梁下要用木楔进行起拱，起拱高度控制在1/1000~3/1000. 2、对于截面超过 800 的柱子，柱子中间加设一道穿截面的对拉螺栓保证柱子模板刚度，对拉螺杆外侧须套 PVC 塑料管。模板拼缝处加设海绵条以防止柱子露浆，模板加固采用 Φ48×3.5mm 钢管、Ф14 通丝高强对拉螺杆及“3”型卡。纵向间距 450mm。节点见附图； 3、平板下次龙骨间距为 300mm 一道木方；4、主龙骨间距为 1.2m，微调螺栓上托两道木方； 1技术交底书工程名称：营口市营东新城营东大厦工程交底单位：中国建筑第八工程局有限公司大连分公司 交底时间：分项工程名称：模板工程交底人： 项目技术负责人：接收交底单位：中建劳务 接收交底人：三、模板支设节点详图： 5、梁底模、侧模节点图 2技术交底书工程名称：营口市营东新城营东大厦工程交底单位：中国建筑第八工程局有限公司大连分公司 交底时间：分项工程名称：模板工程交底人： 项目技术负责人：接收交底单位：中建劳务 接收交底人：三、检验标准：模板安装允许偏差和检验方法 项次项 目允许偏差（mm）检查方法1轴线位移柱、墙、梁5尺量2底模上表面标高±5水准仪或拉线、尺量3截面模内尺寸基础±10尺量柱、墙、梁＋4，－54垂直度高不大于5m6经纬仪或拉线、尺量高大于5m85相邻两板表面高低差2尺量6表面平整度5靠尺、塞尺7阴阳角方正――方尺、塞尺 3技术交底书工程名称：营口市营东新城营东大厦工程交底单位：中国建筑第八工程局有限公司大连分公司 交底时间：分项工程名称：模板工程交底人： 项目技术负责人：接收交底单位：中建劳务 接收交底人：垂直――线尺8预埋铁件中心线位移――拉线、尺量9预埋管中心线位移3拉线、尺量＋10，－010预留孔洞中心线位移10拉线、尺量尺寸＋10， 011插筋中心线位移5尺量四、模板拆除：1、模板拆除之前需向项目部做出书面的模板拆除申请后，经项目部同意后方可进行拆除。2、模板拆除时间需按照如下时间进行拆除：结构类型结构跨度（m）按设计的混凝土强度标准值的百分率（%）板≤2≥50＞2, ≤8≥75＞8≥100梁≤8≥75＞8≥100悬臂构件――≥100 4
