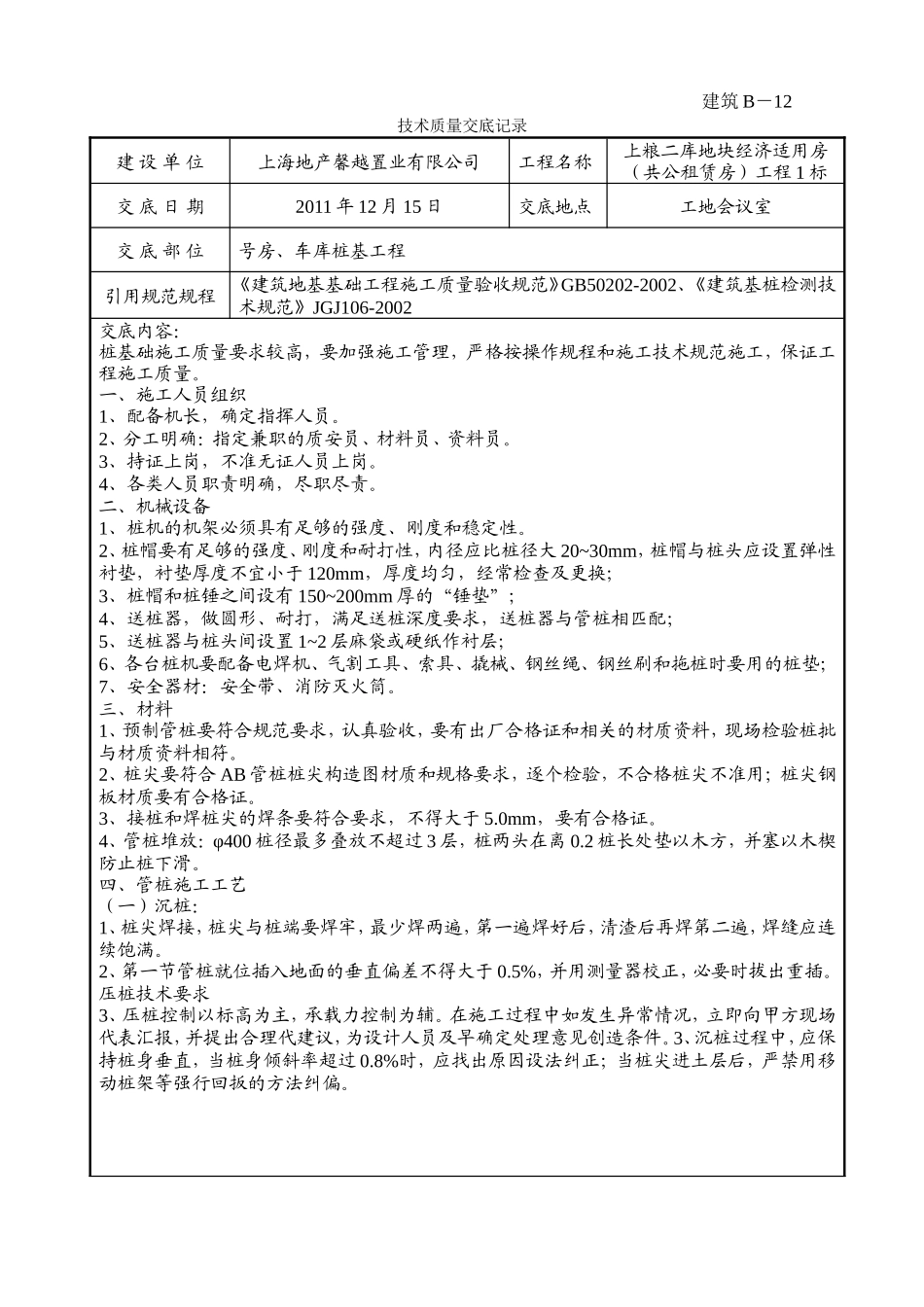

建筑 B－12技术质量交底记录建 设 单 位上海地产馨越置业有限公司工程名称上粮二库地块经济适用房（共公租赁房）工程 1 标交 底 日 期2011 年 12 月 15 日交底地点工地会议室交 底 部 位号房、车库桩基工程引用规范规程《建筑地基基础工程施工质量验收规范》GB50202-2002、 《建筑基桩检测技术规范》JGJ106-2002交底内容：桩基础施工质量要求较高，要加强施工管理，严格按操作规程和施工技术规范施工，保证工程施工质量。一、施工人员组织1、配备机长，确定指挥人员。2、分工明确：指定兼职的质安员、材料员、资料员。3、持证上岗，不准无证人员上岗。4、各类人员职责明确，尽职尽责。二、机械设备1、桩机的机架必须具有足够的强度、刚度和稳定性。2、桩帽要有足够的强度、刚度和耐打性，内径应比桩径大 20~30mm，桩帽与桩头应设置弹性衬垫，衬垫厚度不宜小于 120mm，厚度均匀，经常检查及更换；3、桩帽和桩锤之间设有 150~200mm 厚的“锤垫”；4、送桩器，做圆形、耐打，满足送桩深度要求，送桩器与管桩相匹配；5、送桩器与桩头间设置 1~2 层麻袋或硬纸作衬层；6、各台桩机要配备电焊机、气割工具、索具、撬械、钢丝绳、钢丝刷和拖桩时要用的桩垫；7、安全器材：安全带、消防灭火筒。三、材料1、预制管桩要符合规范要求，认真验收，要有出厂合格证和相关的材质资料，现场检验桩批与材质资料相符。2、桩尖要符合 AB 管桩桩尖构造图材质和规格要求，逐个检验，不合格桩尖不准用；桩尖钢板材质要有合格证。3、接桩和焊桩尖的焊条要符合要求，不得大于 5.0mm，要有合格证。4、管桩堆放：φ400 桩径最多叠放不超过 3 层，桩两头在离 0.2 桩长处垫以木方，并塞以木楔防止桩下滑。四、管桩施工工艺（一）沉桩：1、桩尖焊接，桩尖与桩端要焊牢，最少焊两遍，第一遍焊好后，清渣后再焊第二遍，焊缝应连续饱满。2、第一节管桩就位插入地面的垂直偏差不得大于 0.5%，并用测量器校正，必要时拔出重插。压桩技术要求3、压桩控制以标高为主，承载力控制为辅。在施工过程中如发生异常情况，立即向甲方现场代表汇报，并提出合理代建议，为设计人员及早确定处理意见创造条件。3、沉桩过程中，应保持桩身垂直，当桩身倾斜率超过 0.8%时，应找出原因设法纠正；当桩尖进土层后，严禁用移动桩架等强行回扳的方法纠偏。4、沉桩时宜将一根桩一次性连续压到底，尽量少停歇，且尽可能避免在接近设计深度时进行接桩。（二）接桩：1、当管桩需接长时，其入土部分桩段的桩头宜高出地面 0.5~1.0m；2、下节桩的桩头处宜设导向箍以方便上节桩就位，上下节桩段应保持顺直，错位偏差宜小于2mm；3、管桩对接时，上下端表面应用钢丝刷清刷干净，坡口处应刷出金属光泽；4、焊接时宜先在坡口周围上对称点焊 4~6 点，待上下桩节固定后拆除导向箍再分层施焊，施焊宜由两个焊工以对称进行；5、焊接层数不得少于二层，内层焊渣必须清理干净后方能施焊外层；焊缝要求饱满连续。6、焊条要求小于 5.0mm，超过 5.0mm 焊条不得使用；7、焊好的桩接头应自然冷却不少于 10 分钟后方可继续锤击，严禁用水冷却或焊好即打；8、接桩时上下节桩偏离时，用撬杠移动对准，严禁用铁锤撞击。（三）送桩：1、送桩深度不宜大于 2m。2、当桩顶打至接近地面需要送桩时，应测出桩的垂直度并检查桩顶质量，合格后立即送桩。3、送桩的最后贯入度应参考同一条件的桩不送桩时的最后贯入度予以修正。（四）质量检查1、桩身垂直度允许偏差为 1%；2、桩顶标高允许偏差为（-50，0）mm；3、桩顶平面位置偏差为：沿轴线方向 100mm，垂直轴线方向 50mm。施工记录：1、记录表内所有要填写的内容，不准有空格。2、桩合格证有每条桩的偏号，所以每条桩编号要记录在压桩记录表内。交底人员签名： 接受交底人（签名）2011 年 12 月 15 日
