明挖基础钢筋施工技术交底--技术交底

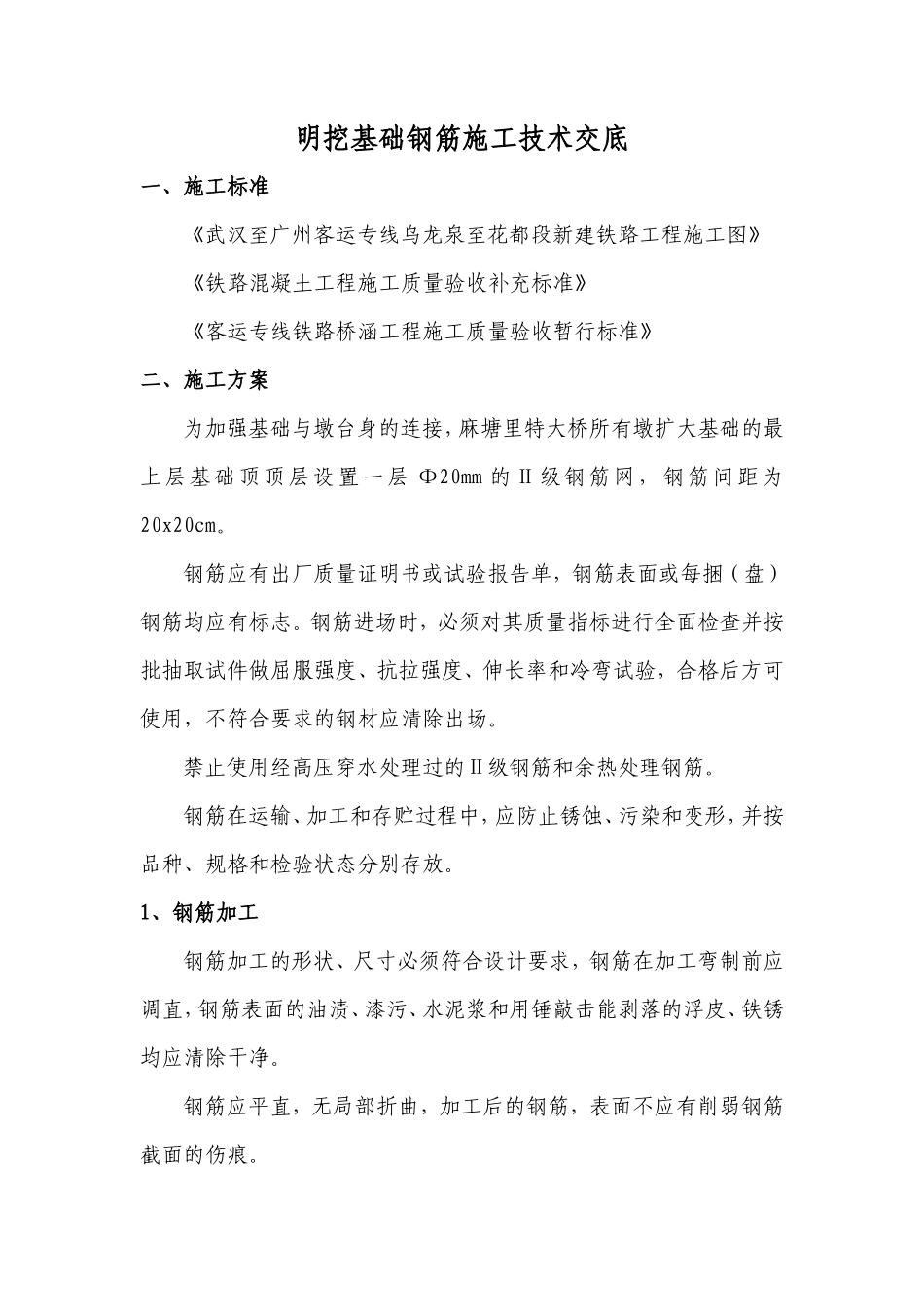

明挖基础钢筋施工技术交底一、施工标准《武汉至广州客运专线乌龙泉至花都段新建铁路工程施工图》《铁路混凝土工程施工质量验收补充标准》《客运专线铁路桥涵工程施工质量验收暂行标准》二、施工方案为加强基础与墩台身的连接，麻塘里特大桥所有墩扩大基础的最上层基础顶顶层设置一层 Φ20mm 的Ⅱ级钢筋网，钢筋间距为20x20cm。钢筋应有出厂质量证明书或试验报告单，钢筋表面或每捆（盘）钢筋均应有标志。钢筋进场时，必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，合格后方可使用，不符合要求的钢材应清除出场。禁止使用经高压穿水处理过的Ⅱ级钢筋和余热处理钢筋。钢筋在运输、加工和存贮过程中，应防止锈蚀、污染和变形，并按品种、规格和检验状态分别存放。1、钢筋加工钢筋加工的形状、尺寸必须符合设计要求，钢筋在加工弯制前应调直，钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈均应清除干净。钢筋应平直，无局部折曲，加工后的钢筋，表面不应有削弱钢筋截面的伤痕。本工程钢筋的接头主要采用闪光对焊，在条件不具备时采用电弧焊。钢筋骨架和钢筋网片的交叉焊接采用电阻点焊，钢筋和钢板的 T型连接，采用电弧焊。对于钢筋焊接接头的焊接工艺、参数、质量以及操作人员的培训、考试等要求，符合国家现行标准《钢筋焊接及验收规程》的有关规定。钢筋接头应设置在钢筋承受应力较小处，并应分散布置，配置在“同一截面”内的受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，闪光对焊的接头在受弯构件的受拉区不得超过 50%，在轴心受拉构件中不得超过 25%，在受压区可不受限制；弧焊接的接头可不受限制，但也应错开。钢筋接头应避开钢筋弯曲处，距弯曲点不应小于 10d。冬期钢筋的闪光对焊宜在室内进行，焊接时的环境气温不宜低于0℃，钢筋应提前运入车间，焊毕后的钢筋应待完全冷却后才能云往室外，冬期电弧焊接时，应有防雪、防风及保温措施，应选用韧性较好的焊条，焊接后的接头严禁立即接触冰雪。1）、采用闪光对焊接头时，应符合下列要求：每批钢筋焊接前，应先选定焊接工艺和参数，按实际条件进行试焊，并检验接头外观质量及规定的力学性能，仅在试焊质量合格和焊接工艺确定后，方可成批焊接。每个闪光对焊接头必须合格。不合格的接头应剔出重焊后提交二次验收。对每个闪光对焊的接头周缘应有适当的镦粗部分，并呈均匀的毛刺外形，钢筋表面不应有明显的烧伤和裂纹，接头弯折的角度不得大于 4°，接头轴线的偏移不得大于 0.1d，不不得大于 2mm。在同条件下完成并经外观检查合格的焊接接头，以 200 个作为一批（不足 200 个也按一批），从中切取 6 个试件，3 个作拉力试验，3 个做冷弯试验，进行质量检查。对焊接头的抗拉强度不应低于该级别钢筋的规定值，并至少应有2 个试件断于焊缝以外，且呈塑性断裂。3 个拉力试件中，当有 1 个抗拉强度低于该级别钢筋的规定值，或有 2 个试件在焊缝外或热影响区脆性断裂时，应另取两倍数量（6 个）的接头试件重做试验。复试中当有 1 个试件的抗拉强度低于该级别钢筋的规定值，或有 3 个试件在焊缝或热影响区发生脆性断裂时，则该批对焊接头应判为不合格。冷弯试验时，应将接头内侧的毛刺、卷边削平，焊接点应为于弯曲中心，绕芯棒弯曲至 90°，在试件经冷弯后，在弯曲背面不出现裂缝，可判为冷弯试验合格。当 3 个冷弯试验中有 1 个试件不合格，应另取 6 个试件重作试验，当复试中仍有 1 个不合格时，则该批对焊接头应判为不合格。2）搭接、帮条电弧焊时，应符合下列要求：搭接接头的长度要符合下表要求序号接头类型接头长度（mm）备注1双面焊缝帮条焊≥5d(4d)在无条件进行 2、4 中的双面焊缝电弧焊时，可采用 1、3 的方法；括弧中的数字适用于Ⅰ级钢筋2单面焊缝帮条焊≥10d(8d)3双面焊缝搭接焊≥5d(4d)4单面焊缝帮条焊≥10d(8d)焊接接头应逐个进行外观检查，用小锤敲击接头时，钢筋发出与基本钢材同样的清脆声，电弧焊接接头的焊缝表面应平顺，无缺口、裂缝和较大的金属焊瘤，焊缝饱满。在同条件下的焊接接头，以 200 个作为一批...
