路基工程基础及下部构造技术交底--技术交底

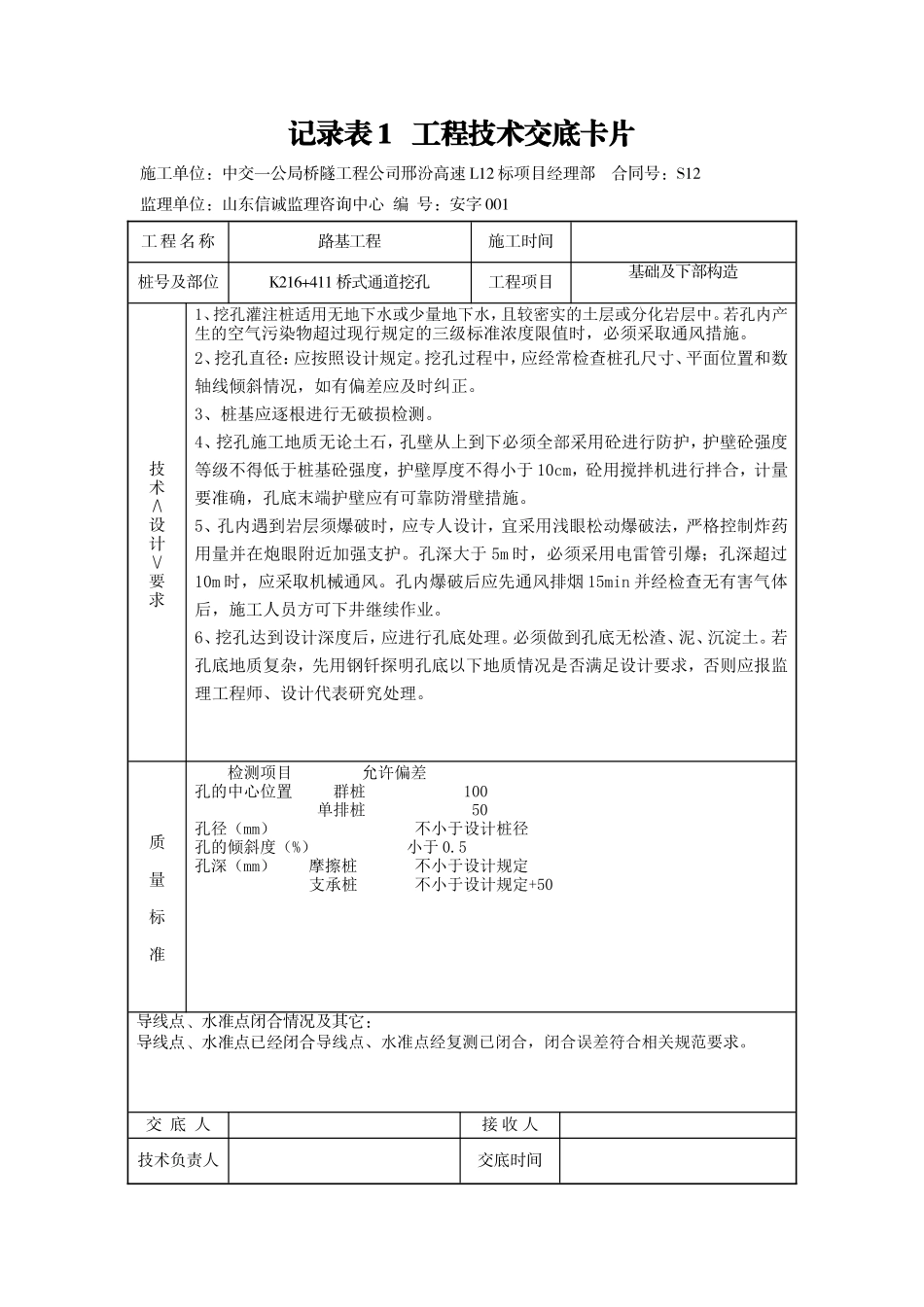

记录表 1 工程技术交底卡片施工单位：中交一公局桥隧工程公司邢汾高速 L12 标项目经理部 合同号：S12监理单位：山东信诚监理咨询中心 编 号：安字 001工 程 名 称路基工程施工时间桩号及部位K216+411 桥式通道挖孔工程项目基础及下部构造技术∧设计∨要求1、挖孔灌注桩适用无地下水或少量地下水，且较密实的土层或分化岩层中。若孔内产生的空气污染物超过现行规定的三级标准浓度限值时，必须采取通风措施。2、挖孔直径：应按照设计规定。挖孔过程中，应经常检查桩孔尺寸、平面位置和数轴线倾斜情况，如有偏差应及时纠正。3、桩基应逐根进行无破损检测。4、挖孔施工地质无论土石，孔壁从上到下必须全部采用砼进行防护，护壁砼强度等级不得低于桩基砼强度，护壁厚度不得小于 10cm，砼用搅拌机进行拌合，计量要准确，孔底末端护壁应有可靠防滑壁措施。5、孔内遇到岩层须爆破时，应专人设计，宜采用浅眼松动爆破法，严格控制炸药用量并在炮眼附近加强支护。孔深大于 5m 时，必须采用电雷管引爆；孔深超过10m 时，应采取机械通风。孔内爆破后应先通风排烟 15min 并经检查无有害气体后，施工人员方可下井继续作业。6、挖孔达到设计深度后，应进行孔底处理。必须做到孔底无松渣、泥、沉淀土。若孔底地质复杂，先用钢钎探明孔底以下地质情况是否满足设计要求，否则应报监理工程师、设计代表研究处理。质量标准检测项目 允许偏差孔的中心位置 群桩 100 单排桩 50孔径（mm） 不小于设计桩径孔的倾斜度（%） 小于 0.5孔深（mm） 摩擦桩 不小于设计规定 支承桩 不小于设计规定+50导线点、水准点闭合情况及其它：导线点、水准点已经闭合导线点、水准点经复测已闭合，闭合误差符合相关规范要求。交 底 人接 收 人技术负责人交底时间记录表 1 工程技术交底卡片施工单位： 合同号：S13监理单位： 编 号：工 程 名 称路基工程施工时间桩号及部位K216+411 桥式通道挖孔灌注桩工程项目基础及下部构造技术∧设计∨要求1、成孔、钢筋笼骨架安放检查值得到监理工程师认可后，应立即开始灌注 C25 混凝土，并应连续进行，不得中断。当气温低于 0℃时，灌注混凝土应采取保温措施。强度未达到设计等级 50%的桩顶混凝土不得受冻。2、混凝土采用钢导管灌注。导管管径视桩径大小而定，由内径 200～350㎜的管子组成，用装用垫圈的法兰盘连接管节。导管应进行水密、承压和接头抗拉试验。在灌注混凝土开始时，导管底部至孔底应有 250～400mm 的空间。首批灌注混凝土的数量应能满足导管初次埋置深度≥1.0m)和填充导管底部间隙的需要。在整个灌注时间内，出料口应伸入先前灌注的混凝土内至少 2m，以防止水冲入管内，且不得大于 6m。应经常量测孔内混凝土面层的高程，及时调整导管出料口与混凝土表面的相应位置，并始终予以严密监视，导管应在无水进入的状态下填充。3、直至灌注的混凝土顶面高出桩顶标高 0.5m 方可停止浇筑，以保证截断面以下的全部混凝土均达到强度标准。多余部分应在接桩前必须凿除，桩头应无松散层。4、桩基检验：用风镐将桩头砼凿除至设计标高，保证桩头平整，不得损坏。桩基应逐根进行无破损检测。质量标准检测项目 允许偏差混凝土强度（MPa） 在合格标准内桩位（mm） 群桩 100单排桩 50孔深（mm） 摩擦桩 不小于设计 支承桩 不小于设计+50孔径（mm） 不小于设计桩的倾斜度（mm） 0.5%桩长，且不大于 200钢筋骨架底面高程（mm） ±50导线点、水准点闭合情况及其它：导线点、水准点已经闭合导线点、水准点经复测已闭合，闭合误差符合相关规范要求。交 底 人接 收 人技术负责人交底时间记录表 1 工程技术交底卡片施工单位： 合同号：S13监理单位： 编 号：工 程 名 称路基工程施工时间桩号及部位K216+411 桥式通道 系梁工程项目基础及下部构造技术∧设计∨要求1、熟读图纸，了解标高，尺寸，钢筋布置等2、破桩头时，要进行标高控制。要求最终所破桩头要比设计承台底标高高 2-3cm，并且形状要显蘑菇状：中间高，周边底。2、系梁施工前进行桩基逐根进行无破损检测。合格后方可进行系梁施工。3、按照设计图纸加工...
