基础钢筋工程技术交底--技术交底

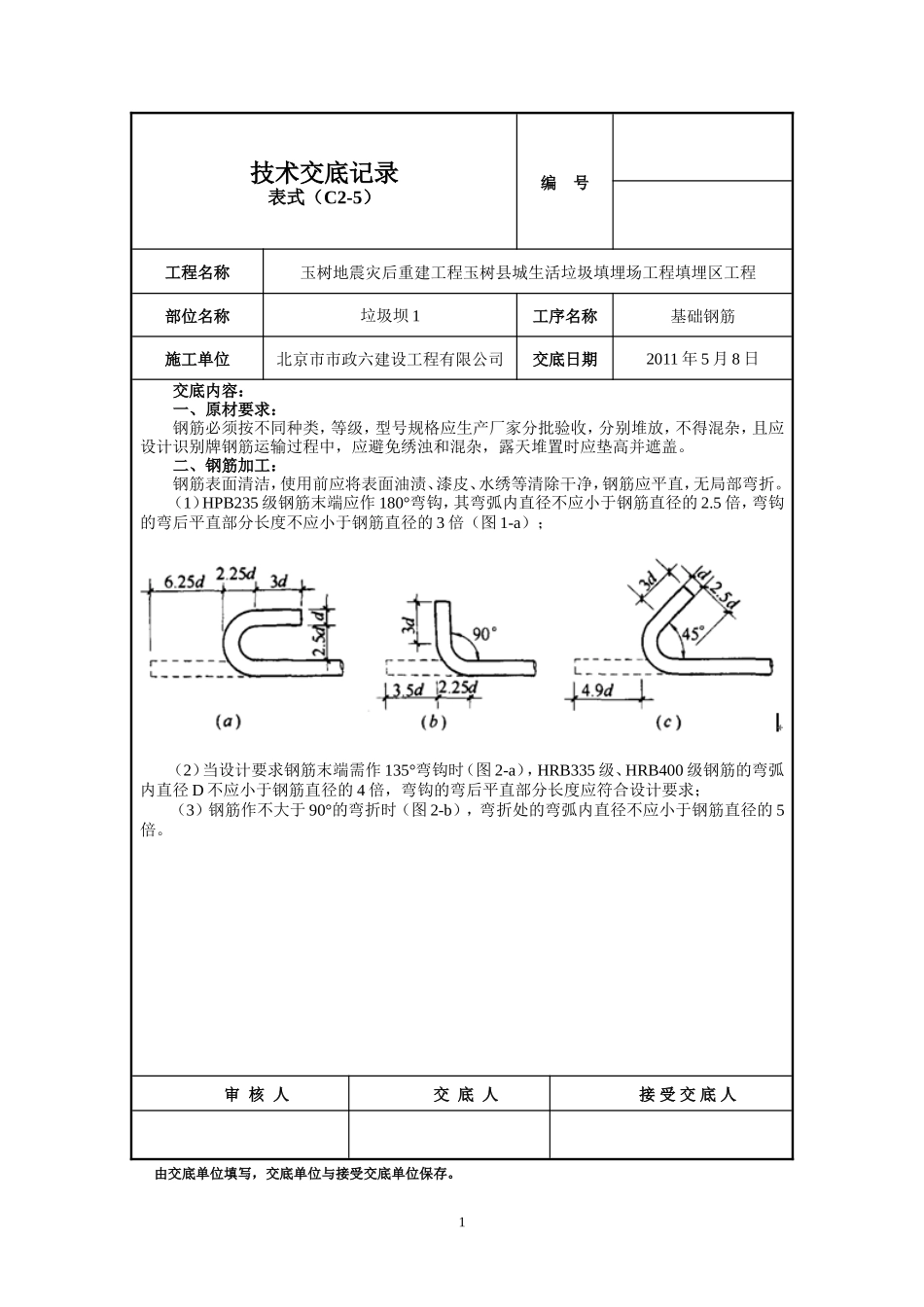

技术交底记录表式（C2-5）编 号工程名称玉树地震灾后重建工程玉树县城生活垃圾填埋场工程填埋区工程部位名称垃圾坝 1工序名称基础钢筋施工单位北京市市政六建设工程有限公司交底日期2011 年 5 月 8 日交底内容：一、原材要求：钢筋必须按不同种类，等级，型号规格应生产厂家分批验收，分别堆放，不得混杂，且应设计识别牌钢筋运输过程中，应避免绣浊和混杂，露天堆置时应垫高并遮盖。二、钢筋加工：钢筋表面清洁，使用前应将表面油渍、漆皮、水绣等清除干净，钢筋应平直，无局部弯折。（1）HPB235 级钢筋末端应作 180°弯钩，其弯弧内直径不应小于钢筋直径的 2.5 倍，弯钩的弯后平直部分长度不应小于钢筋直径的 3 倍（图 1-a）；图 1 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩（2）当设计要求钢筋末端需作 135°弯钩时（图 2-a），HRB335 级、HRB400 级钢筋的弯弧内直径 D 不应小于钢筋直径的 4 倍，弯钩的弯后平直部分长度应符合设计要求；（3）钢筋作不大于 90°的弯折时（图 2-b），弯折处的弯弧内直径不应小于钢筋直径的 5倍。审 核 人交 底 人接 受 交 底 人由交底单位填写，交底单位与接受交底单位保存。1技术交底记录表式（C2-5）编 号工程名称玉树地震灾后重建工程玉树县城生活垃圾填埋场工程填埋区工程部位名称垃圾坝 1工序名称基础钢筋施工单位北京市市政六建设工程有限公司交底日期2011 年 5 月 8 日图 2 受力钢筋弯折（a）90°；（b）135°1）绑扎接头应设置在内力较小处，并错开布置对绑扎接头，两接头间距离不小于 1.3 倍搭接长度。2）应在钢筋与模板间设置垫块，垫块应与钢筋扎紧、并互相错开，非焊接筋骨架的多层钢筋之间，应用短筋支垫，保证位置准确，保护层厚度应保持在 50mm。3）在浇筑前，对已安好的钢筋及预埋件进行检查。三、钢筋绑扎安装：1、准备工作（1）．核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。如有错漏，应纠正增补。（2）．准备绑扎用的铁丝、绑扎工具（如钢筋钩、带扳口的小撬棍），绑扎架等。钢筋绑扎用的铁丝，可采用 20~22 号铁丝，其中 22 号铁丝只用于绑扎直径 12mm 以下的钢筋。铁丝长度可参考表 9-80 的数值采用；因铁丝是成盘供应的，故习惯上是按每盘铁丝周长的几分之一来切断。审 核 人交 底 人接 受 交 底 人由交底单位填写，交底单位与接受交底单位保存。2技术交底记录表式（C2-5）编 号工程名称玉树地震灾后重建工程玉树县城生活垃圾填埋场工程填埋区工程部位名称垃圾坝 1工序名称基础钢筋施工单位北京市市政六建设工程有限公司交底日期2011 年 5 月 8 日钢筋绑扎铁丝长度参考表（mm） 表 1钢筋绑扎铁丝长度参考表（mm） 表 1钢筋直径（mm）3~56~810~1214~1618~20222528323~56~810~1214~1618~2022120130150150170190170190220250190220250270290250270290310330270290310330350290310330350370320340360380400（3）．准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。水泥砂浆垫块的厚度，应等于保护层厚度。垫块的平面尺寸：当保护层厚度等于或小于 20mm时为 30mm×30mm，大于 20mm 时 50mm×50mm。当在垂直方向使用垫块时，可在垫块中埋入 20 号铁丝。塑料卡的形状有两种：塑料垫块和塑料环圈，见图 3。塑料垫块用于水平构件（如梁、板），在两个方向均有凹槽，以便适应两种保护层厚度。塑料环圈用于垂直构件（如柱、墙），使用时钢筋从卡嘴进入卡腔；由于塑料环圈有弹性，可使卡腔的大小能适应钢筋直径的变化。审 核 人交 底 人接 受 交 底 人由交底单位填写，交底单位与接受交底单位保存。3技术交底记录表式（C2-5）编 号工程名称玉树地震灾后重建工程玉树县城生活垃圾填埋场工程填埋区工程部位名称垃圾坝 1工序名称基础钢筋施工单位北京市市政六建设工程有限公司交底日期2011 年 5 月 8 日图 3 控制混凝土保护层用的塑料卡（a）塑料垫块；（b）塑料环圈4）．绑扎形式复杂的结构部位时，应先研究逐根钢筋穿插就位的顺序，并与模板工联系讨论支模和绑扎钢筋的先后次序，以减少绑...
