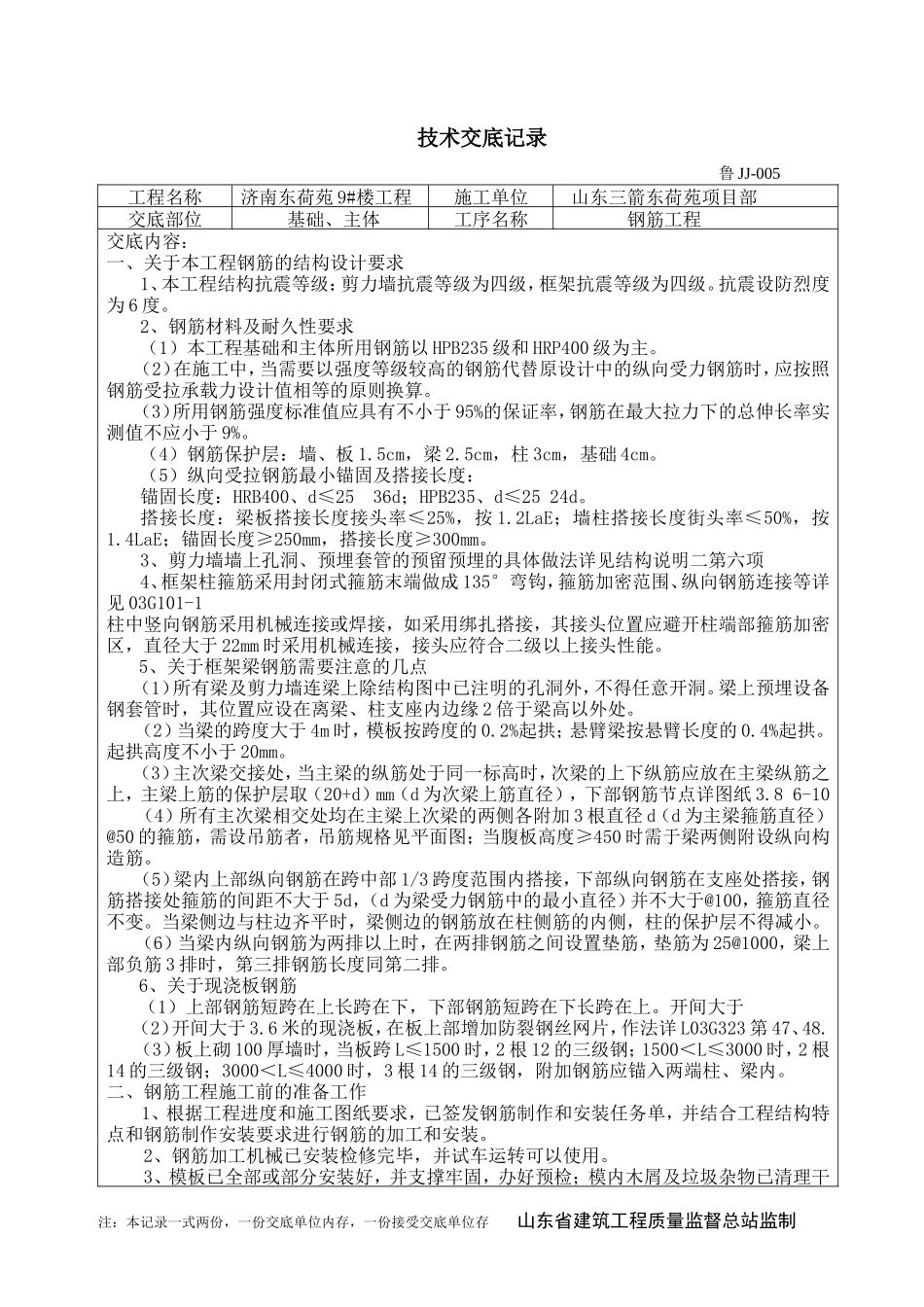

技术交底记录鲁 JJ-005工程名称济南东荷苑 9#楼工程施工单位山东三箭东荷苑项目部交底部位基础、主体工序名称钢筋工程交底内容：一、关于本工程钢筋的结构设计要求1、本工程结构抗震等级：剪力墙抗震等级为四级，框架抗震等级为四级。抗震设防烈度为 6 度。2、钢筋材料及耐久性要求（1）本工程基础和主体所用钢筋以 HPB235 级和 HRP400 级为主。（2）在施工中，当需要以强度等级较高的钢筋代替原设计中的纵向受力钢筋时，应按照钢筋受拉承载力设计值相等的原则换算。（3）所用钢筋强度标准值应具有不小于 95%的保证率，钢筋在最大拉力下的总伸长率实测值不应小于 9%。（4）钢筋保护层：墙、板 1.5cm，梁 2.5cm，柱 3cm，基础 4cm。（5）纵向受拉钢筋最小锚固及搭接长度：锚固长度：HRB400、d≤25 36d；HPB235、d≤25 24d。搭接长度：梁板搭接长度接头率≤25%，按 1.2LaE；墙柱搭接长度街头率≤50%，按1.4LaE；锚固长度≥250mm，搭接长度≥300mm。3、剪力墙墙上孔洞、预埋套管的预留预埋的具体做法详见结构说明二第六项4、框架柱箍筋采用封闭式箍筋末端做成 135°弯钩，箍筋加密范围、纵向钢筋连接等详见 03G101-1柱中竖向钢筋采用机械连接或焊接，如采用绑扎搭接，其接头位置应避开柱端部箍筋加密区，直径大于 22mm 时采用机械连接，接头应符合二级以上接头性能。5、关于框架梁钢筋需要注意的几点（1）所有梁及剪力墙连梁上除结构图中已注明的孔洞外，不得任意开洞。梁上预埋设备钢套管时，其位置应设在离梁、柱支座内边缘 2 倍于梁高以外处。（2）当梁的跨度大于 4m 时，模板按跨度的 0.2%起拱；悬臂梁按悬臂长度的 0.4%起拱。起拱高度不小于 20mm。（3）主次梁交接处，当主梁的纵筋处于同一标高时，次梁的上下纵筋应放在主梁纵筋之上，主梁上筋的保护层取（20+d）mm（d 为次梁上筋直径），下部钢筋节点详图纸 3.8 6-10（4）所有主次梁相交处均在主梁上次梁的两侧各附加 3 根直径 d（d 为主梁箍筋直径）@50 的箍筋，需设吊筋者，吊筋规格见平面图；当腹板高度≥450 时需于梁两侧附设纵向构造筋。（5）梁内上部纵向钢筋在跨中部 1/3 跨度范围内搭接，下部纵向钢筋在支座处搭接，钢筋搭接处箍筋的间距不大于 5d，（d 为梁受力钢筋中的最小直径）并不大于@100，箍筋直径不变。当梁侧边与柱边齐平时，梁侧边的钢筋放在柱侧筋的内侧，柱的保护层不得减小。（6）当梁内纵向钢筋为两排以上时，在两排钢筋之间设置垫筋，垫筋为 25@1000，梁上部负筋 3 排时，第三排钢筋长度同第二排。6、关于现浇板钢筋（1）上部钢筋短跨在上长跨在下，下部钢筋短跨在下长跨在上。开间大于（2）开间大于 3.6 米的现浇板，在板上部增加防裂钢丝网片，作法详 L03G323 第 47、48.（3）板上砌 100 厚墙时，当板跨 L≤1500 时，2 根 12 的三级钢；1500＜L≤3000 时，2 根14 的三级钢；3000＜L≤4000 时，3 根 14 的三级钢，附加钢筋应锚入两端柱、梁内。二、钢筋工程施工前的准备工作1、根据工程进度和施工图纸要求，已签发钢筋制作和安装任务单，并结合工程结构特点和钢筋制作安装要求进行钢筋的加工和安装。2、钢筋加工机械已安装检修完毕，并试车运转可以使用。3、模板已全部或部分安装好，并支撑牢固，办好预检；模内木屑及垃圾杂物已清理干注：本记录一式两份，一份交底单位内存，一份接受交底单位存 山东省建筑工程质量监督总站监制净，板缝已堵严密，并涂隔离剂。4、加工好的钢筋已运进现场，并按施工平面图中确定的位置，按型号、规格、部位、编号分别设垫木整齐堆放。5、在模板上已标明或弹好墙、柱、梁等尺寸线和水平标高线。6、根据弹好的线检查下层预留搭接钢筋的位置、数量、长度，对不符合要求的预留筋必须进行处理。对伸出的预留筋进行整理，将钢筋上的锈皮、水泥浆等污垢清扫干净。对基层混凝土表面松散不实之处进行清除，清理干净并湿润。7、配合钢筋绑扎安装的脚手架已搭设。水平运输车辆和垂直运输机械已准备好，并进行检查和试车。三、施工操作工艺（一）基础、底板钢筋绑扎工艺流程：划钢筋位置线→底板下部钢筋→支架安...
