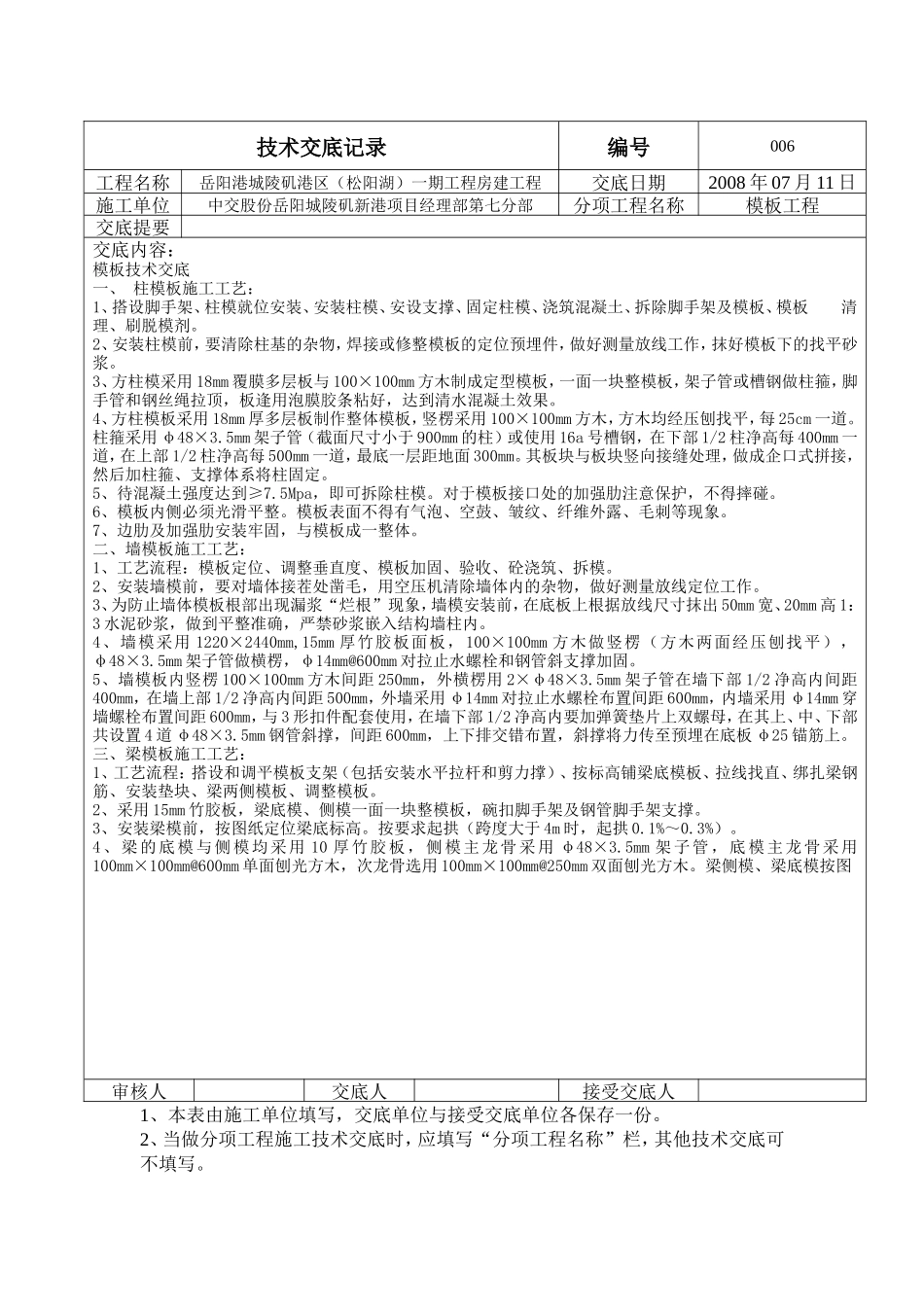

技术交底记录编号006工程名称岳阳港城陵矶港区（松阳湖）一期工程房建工程交底日期2008 年 07 月 11 日施工单位中交股份岳阳城陵矶新港项目经理部第七分部分项工程名称模板工程交底提要交底内容：模板技术交底一、 柱模板施工工艺：1、搭设脚手架、柱模就位安装、安装柱模、安设支撑、固定柱模、浇筑混凝土、拆除脚手架及模板、模板 清理、刷脱模剂。2、安装柱模前，要清除柱基的杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。3、方柱模采用 18mm 覆膜多层板与 100×100mm 方木制成定型模板，一面一块整模板，架子管或槽钢做柱箍，脚手管和钢丝绳拉顶，板逢用泡膜胶条粘好，达到清水混凝土效果。4、方柱模板采用 18mm 厚多层板制作整体模板，竖楞采用 100×100mm 方木，方木均经压刨找平，每 25cm 一道。柱箍采用 φ48×3.5mm 架子管（截面尺寸小于 900mm 的柱）或使用 16a 号槽钢，在下部 1/2 柱净高每 400mm 一道，在上部 1/2 柱净高每 500mm 一道，最底一层距地面 300mm。其板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。5、待混凝土强度达到≥7.5Mpa，即可拆除柱模。对于模板接口处的加强肋注意保护，不得摔碰。6、模板内侧必须光滑平整。模板表面不得有气泡、空鼓、皱纹、纤维外露、毛刺等现象。7、边肋及加强肋安装牢固，与模板成一整体。二、墙模板施工工艺：1、工艺流程：模板定位、调整垂直度、模板加固、验收、砼浇筑、拆模。2、安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线定位工作。3、为防止墙体模板根部出现漏浆“烂根”现象，墙模安装前，在底板上根据放线尺寸抹出 50mm 宽、20mm 高 1：3 水泥砂浆，做到平整准确，严禁砂浆嵌入结构墙柱内。4、墙模采用 1220×2440mm,15mm 厚竹胶板面板，100×100mm 方木做竖楞（方木两面经压刨找平），φ48×3.5mm 架子管做横楞，φ14mm@600mm 对拉止水螺栓和钢管斜支撑加固。5、墙模板内竖楞 100×100mm 方木间距 250mm，外横楞用 2×φ48×3.5mm 架子管在墙下部 1/2 净高内间距400mm，在墙上部 1/2 净高内间距 500mm，外墙采用 φ14mm 对拉止水螺栓布置间距 600mm，内墙采用 φ14mm 穿墙螺栓布置间距 600mm，与 3 形扣件配套使用，在墙下部 1/2 净高内要加弹簧垫片上双螺母，在其上、中、下部共设置 4 道 φ48×3.5mm 钢管斜撑，间距 600mm，上下排交错布置，斜撑将力传至预埋在底板 φ25 锚筋上。三、梁模板施工工艺：1、工艺流程：搭设和调平模板支架（包括安装水平拉杆和剪力撑）、按标高铺梁底模板、拉线找直、绑扎梁钢筋、安装垫块、梁两侧模板、调整模板。2、采用 15mm 竹胶板，梁底模、侧模一面一块整模板，碗扣脚手架及钢管脚手架支撑。3、安装梁模前，按图纸定位梁底标高。按要求起拱（跨度大于 4m 时，起拱 0.1%～0.3%）。4、梁的底模与侧模均采用 10 厚竹胶板，侧模主龙骨采用 φ48×3.5mm 架子管，底模主龙骨采用100mm×100mm@600mm 单面刨光方木，次龙骨选用 100mm×100mm@250mm 双面刨光方木。梁侧模、梁底模按图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号006工程名称岳阳港城陵矶港区（松阳湖）一期工程房建工程交底日期2008 年 07 月 11 日施工单位中交股份岳阳城陵矶新港项目经理部第七分部分项工程名称交底提要交底内容：纸尺寸进行现场加工，由塔吊运至作业面组合拼装。然后加横楞并利用支撑体系将梁两侧夹紧。5、根据梁高加设穿梁螺杆，居梁中放置，确保不涨模。 6、梁按要求起拱（跨度大于 4m 时，起拱 0.1%～0.3%）。四、顶板施工工艺：1、工艺流程：“满堂红”钢管脚手架、主龙骨、次龙骨、柱头模板龙骨柱头模板、顶板模板、拼装、顶板内、外墙、柱头模板龙骨、模板调整验收、进行下道工序。2、支撑系统采用钢管架体系，立杆间距 900×1200mm，设置水平杆间距不大于 1.5...
