防水套管为现场制作与安装工程技术交底--技术交底

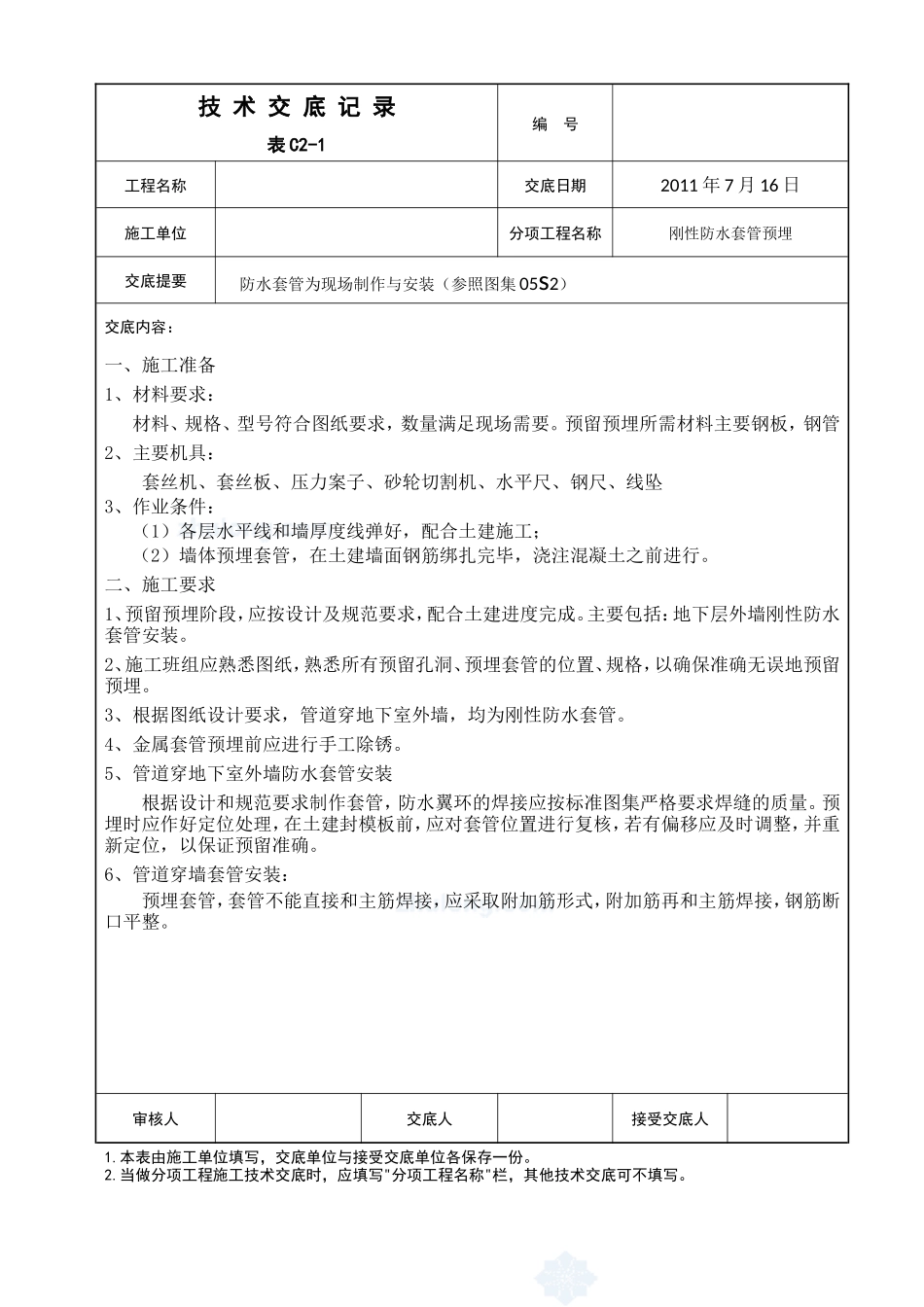

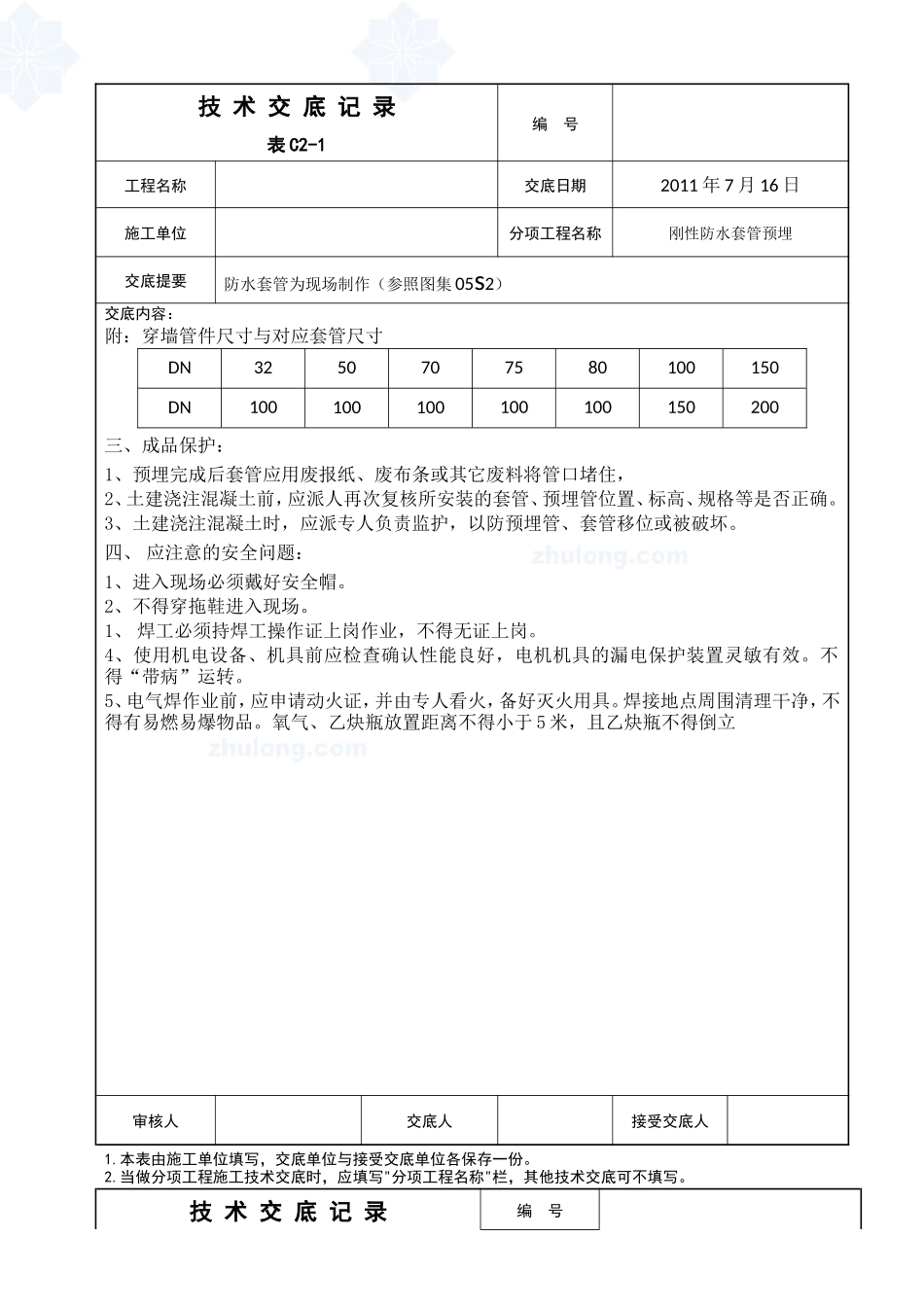

技 术 交 底 记 录 编 号 表 C2-1 工程名称交底日期2011 年 7 月 16 日施工单位分项工程名称刚性防水套管预埋交底提要 防水套管为现场制作与安装（参照图集 05s2）交底内容：一、施工准备1、材料要求：材料、规格、型号符合图纸要求，数量满足现场需要。预留预埋所需材料主要钢板，钢管2、主要机具：套丝机、套丝板、压力案子、砂轮切割机、水平尺、钢尺、线坠3、作业条件：（1）各层水平线和墙厚度线弹好，配合土建施工； （2）墙体预埋套管，在土建墙面钢筋绑扎完毕，浇注混凝土之前进行。二、施工要求1、预留预埋阶段，应按设计及规范要求，配合土建进度完成。主要包括：地下层外墙刚性防水套管安装。2、施工班组应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。3、根据图纸设计要求，管道穿地下室外墙，均为刚性防水套管。4、金属套管预埋前应进行手工除锈。5、管道穿地下室外墙防水套管安装根据设计和规范要求制作套管，防水翼环的焊接应按标准图集严格要求焊缝的质量。预埋时应作好定位处理，在土建封模板前，应对套管位置进行复核，若有偏移应及时调整，并重新定位，以保证预留准确。6、管道穿墙套管安装：预埋套管，套管不能直接和主筋焊接，应采取附加筋形式，附加筋再和主筋焊接，钢筋断口平整。审核人 交底人 接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技 术 交 底 记 录 编 号表 C2-1 工程名称交底日期2011 年 7 月 16 日施工单位分项工程名称刚性防水套管预埋交底提要防水套管为现场制作（参照图集 05s2）交底内容：附：穿墙管件尺寸与对应套管尺寸DN3250707580100150DN100100100100100150200三、成品保护：1、预埋完成后套管应用废报纸、废布条或其它废料将管口堵住，2、土建浇注混凝土前，应派人再次复核所安装的套管、预埋管位置、标高、规格等是否正确。3、土建浇注混凝土时，应派专人负责监护，以防预埋管、套管移位或被破坏。四、 应注意的安全问题：1、进入现场必须戴好安全帽。2、不得穿拖鞋进入现场。 1、 焊工必须持焊工操作证上岗作业，不得无证上岗。4、使用机电设备、机具前应检查确认性能良好，电机机具的漏电保护装置灵敏有效。不得“带病”运转。5、电气焊作业前，应申请动火证，并由专人看火，备好灭火用具。焊接地点周围清理干净，不得有易燃易爆物品。氧气、乙炔瓶放置距离不得小于 5 米，且乙炔瓶不得倒立审核人 交底人 接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技 术 交 底 记 录 编 号表 C2-1 工程名称交底日期2008 年 7 月 16 日施工单位分项工程名称刚性防水套管预埋交底提要 防水套管为现场制作与安装（参照图集 05s2）交底内容：审核人 交底人 接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
