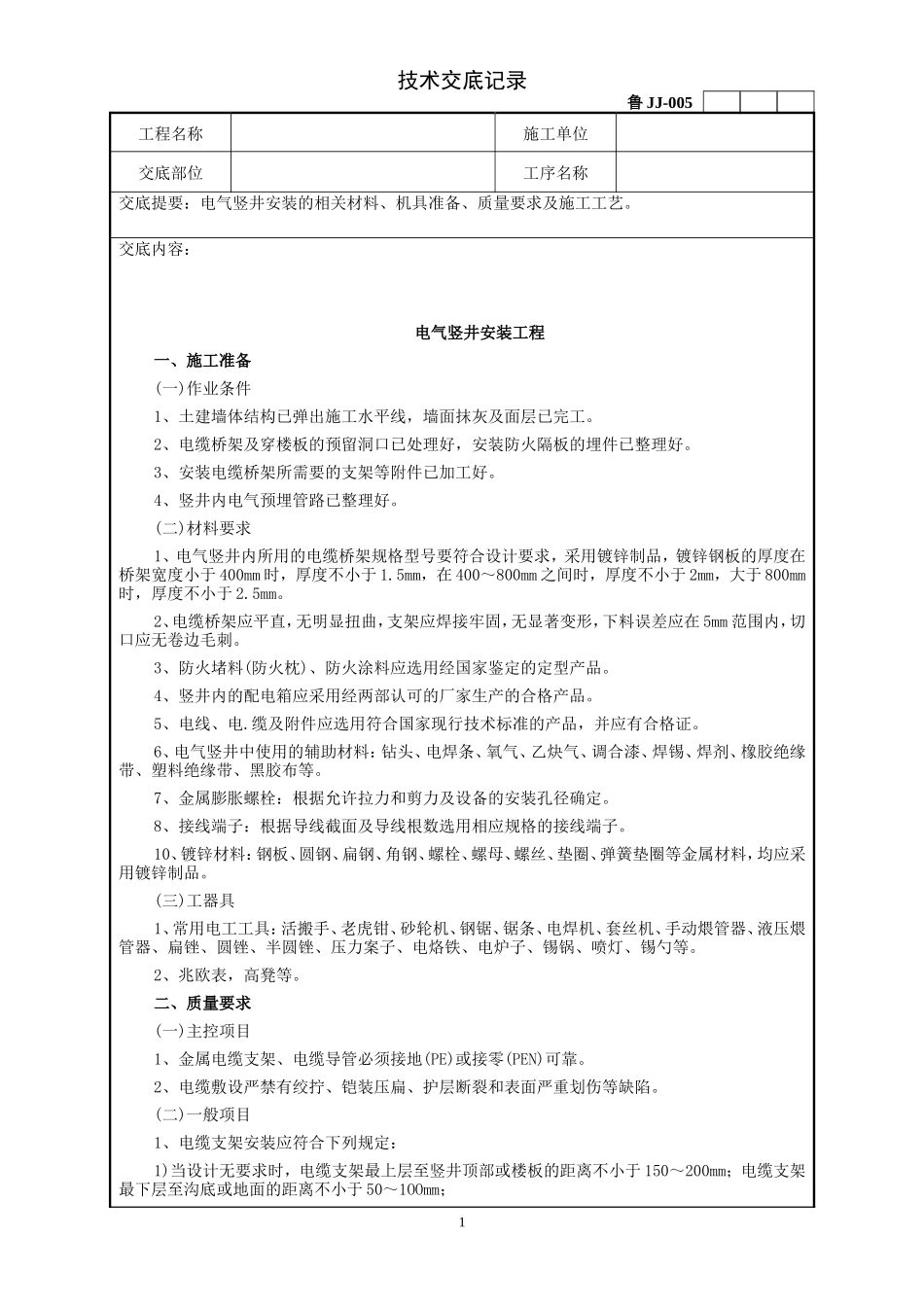

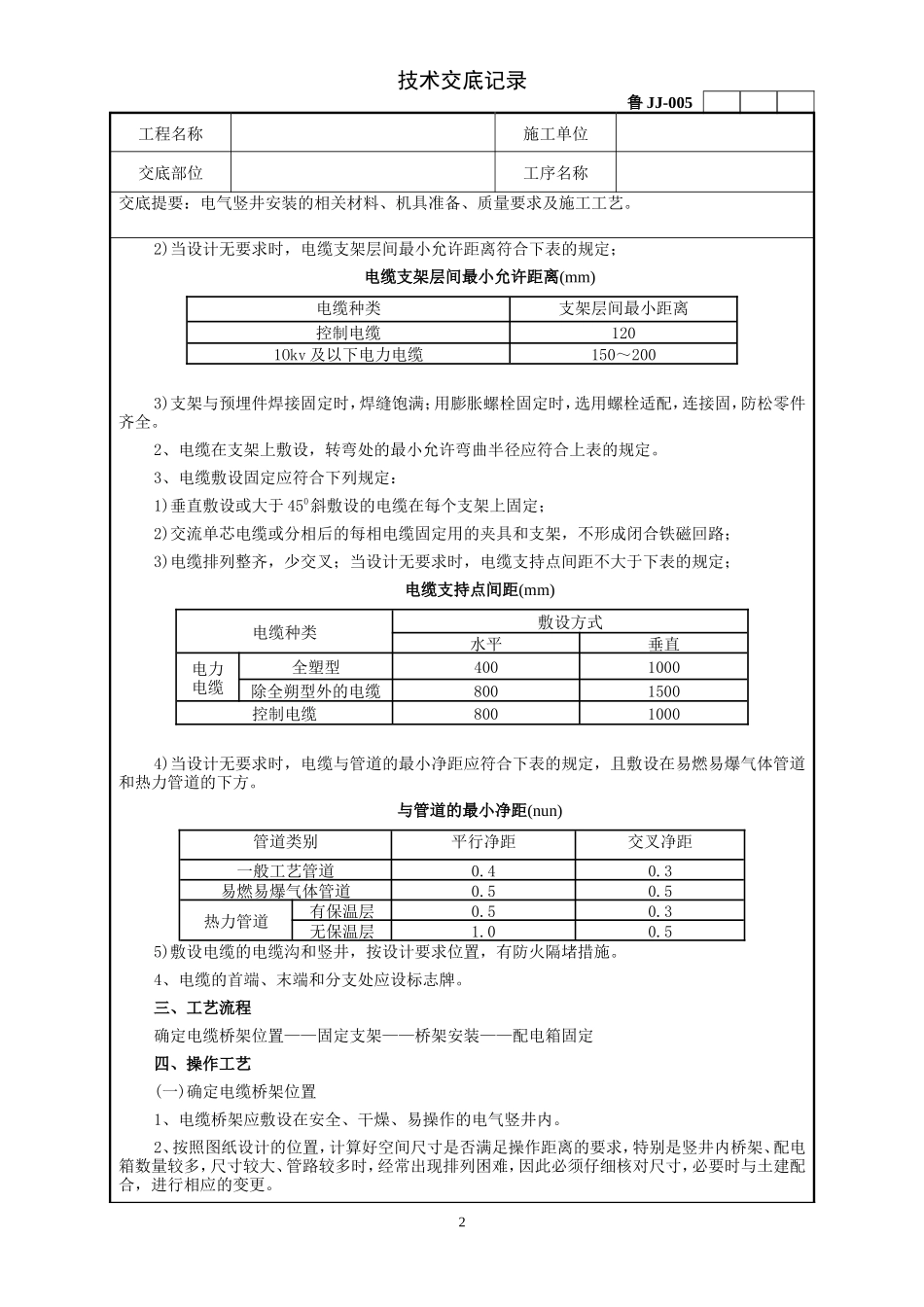

技术交底记录鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：电气竖井安装工程一、施工准备(一)作业条件1、土建墙体结构已弹出施工水平线，墙面抹灰及面层已完工。2、电缆桥架及穿楼板的预留洞口已处理好，安装防火隔板的埋件已整理好。3、安装电缆桥架所需要的支架等附件已加工好。4、竖井内电气预埋管路已整理好。(二)材料要求1、电气竖井内所用的电缆桥架规格型号要符合设计要求，采用镀锌制品，镀锌钢板的厚度在桥架宽度小于 400mm 时，厚度不小于 1.5mm，在 400～800mm 之间时，厚度不小于 2mm，大于 800mm时，厚度不小于 2.5mm。2、电缆桥架应平直，无明显扭曲，支架应焊接牢固，无显著变形，下料误差应在 5mm 范围内，切口应无卷边毛刺。3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。4、竖井内的配电箱应采用经两部认可的厂家生产的合格产品。5、电线、电.缆及附件应选用符合国家现行技术标准的产品，并应有合格证。6、电气竖井中使用的辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。7、金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔径确定。8、接线端子：根据导线截面及导线根数选用相应规格的接线端子。10、镀锌材料：钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料，均应采用镀锌制品。(三)工器具1、常用电工工具：活搬手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。2、兆欧表，高凳等。二、质量要求(一)主控项目1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。(二)一般项目1、电缆支架安装应符合下列规定：1)当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于 150～200mm；电缆支架最下层至沟底或地面的距离不小于 50～1OOmm；1技术交底记录鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。2)当设计无要求时，电缆支架层间最小允许距离符合下表的规定；电缆支架层间最小允许距离(mm)电缆种类支架层间最小距离控制电缆1201Okv 及以下电力电缆150～2003)支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定时，选用螺栓适配，连接固，防松零件齐全。2、电缆在支架上敷设，转弯处的最小允许弯曲半径应符合上表的规定。3、电缆敷设固定应符合下列规定：1)垂直敷设或大于 450斜敷设的电缆在每个支架上固定；2)交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；3)电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距不大于下表的规定；电缆支持点间距(mm)电缆种类敷设方式水平垂直电力电缆全塑型4001000除全朔型外的电缆8001500控制电缆80010004)当设计无要求时，电缆与管道的最小净距应符合下表的规定，且敷设在易燃易爆气体管道和热力管道的下方。与管道的最小净距(nun)管道类别平行净距交叉净距一般工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.3无保温层1.00.55)敷设电缆的电缆沟和竖井，按设计要求位置，有防火隔堵措施。4、电缆的首端、末端和分支处应设标志牌。三、工艺流程确定电缆桥架位置——固定支架——桥架安装——配电箱固定四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。2、按照图纸设计的位置，计算好空间尺寸是否满足操作距离的要求，特别是竖井内桥架、配电箱数量较多，尺寸较大、管路较多时，经常出现排列困难，因此必须仔细核对尺寸，必要时与土建配合，进行相应的变更。2技术交底记录鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。3、检查竖井内楼板上预留的洞口位置是否合适，不合适应及时修整、剔凿，使上下楼层所对应的洞口通直不错位，注意不要影响结构。(二)...
