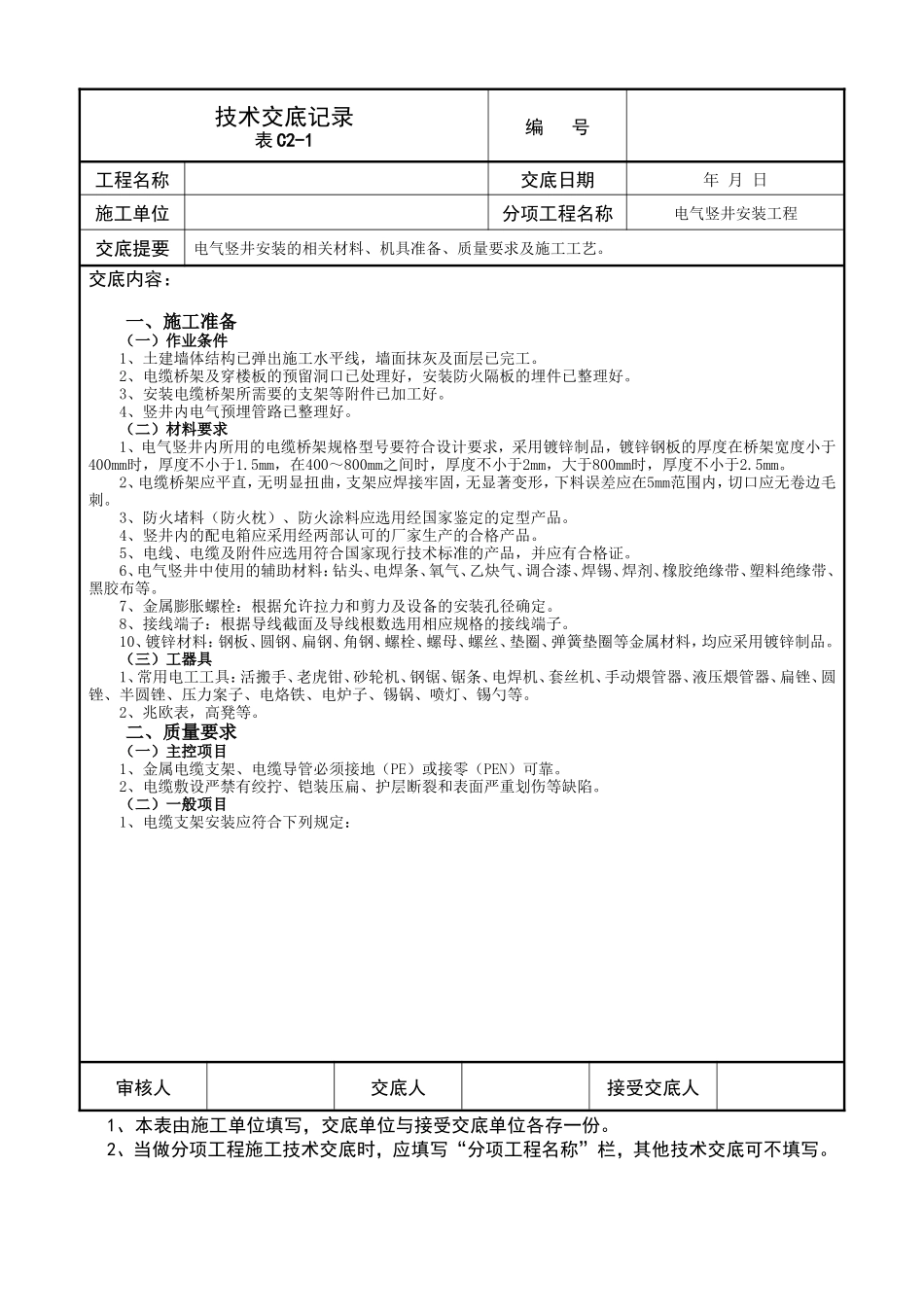

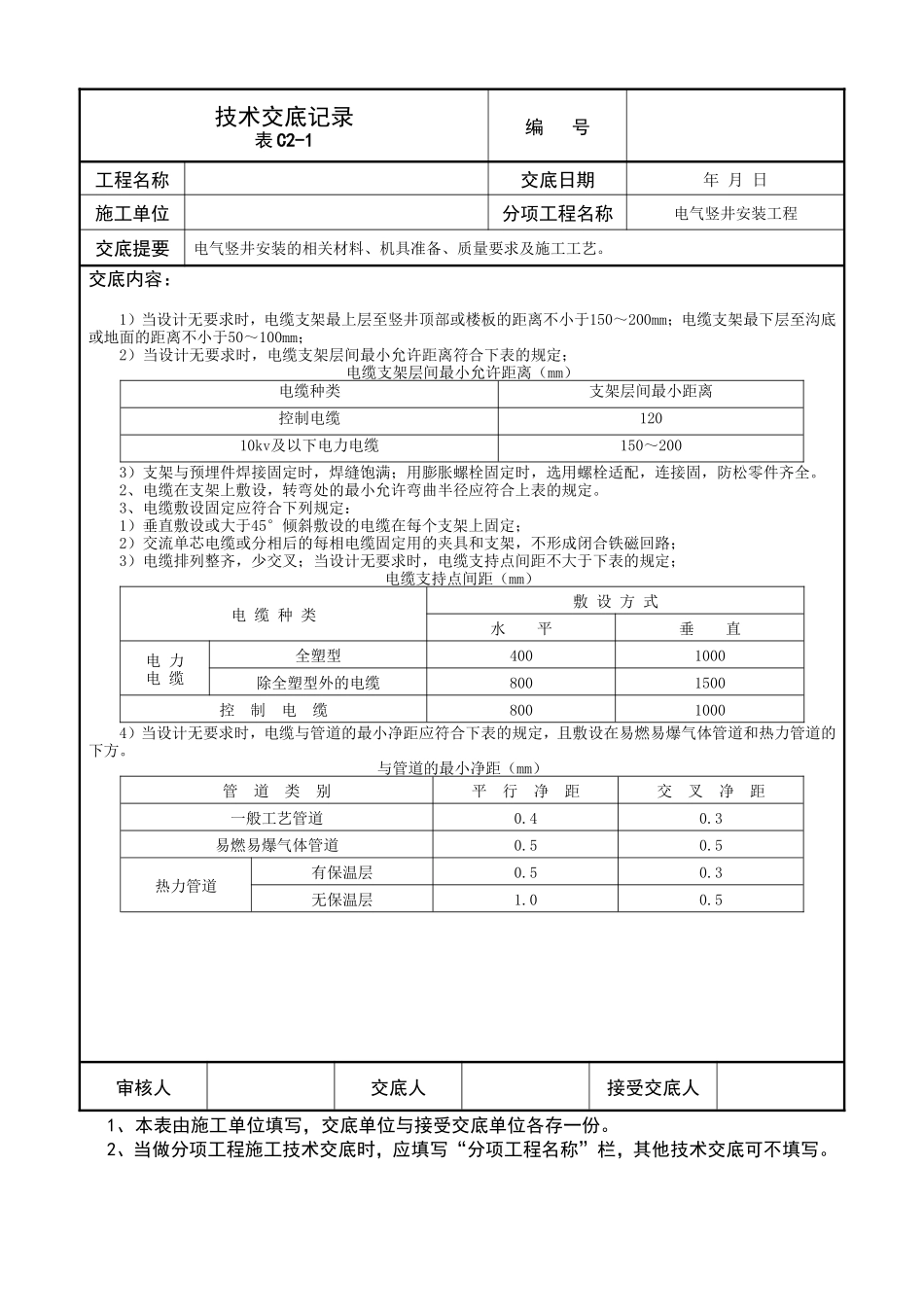

技术交底记录表 C2-1编 号工程名称交底日期年 月 日施工单位分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：一、施工准备（一）作业条件1、土建墙体结构已弹出施工水平线，墙面抹灰及面层已完工。2、电缆桥架及穿楼板的预留洞口已处理好，安装防火隔板的埋件已整理好。3、安装电缆桥架所需要的支架等附件已加工好。4、竖井内电气预埋管路已整理好。（二）材料要求1、电气竖井内所用的电缆桥架规格型号要符合设计要求，采用镀锌制品，镀锌钢板的厚度在桥架宽度小于400mm时，厚度不小于1.5mm，在400～800mm之间时，厚度不小于2mm，大于800mm时，厚度不小于2.5mm。2、电缆桥架应平直，无明显扭曲，支架应焊接牢固，无显著变形，下料误差应在5mm范围内，切口应无卷边毛刺。3、防火堵料（防火枕）、防火涂料应选用经国家鉴定的定型产品。4、竖井内的配电箱应采用经两部认可的厂家生产的合格产品。5、电线、电缆及附件应选用符合国家现行技术标准的产品，并应有合格证。6、电气竖井中使用的辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。7、金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔径确定。8、接线端子：根据导线截面及导线根数选用相应规格的接线端子。10、镀锌材料：钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料，均应采用镀锌制品。（三）工器具1、常用电工工具：活搬手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。2、兆欧表，高凳等。二、质量要求（一）主控项目1、金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。（二）一般项目1、电缆支架安装应符合下列规定：审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编 号工程名称交底日期年 月 日施工单位分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：1）当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150～200mm；电缆支架最下层至沟底或地面的距离不小于50～100mm；2）当设计无要求时，电缆支架层间最小允许距离符合下表的规定；电缆支架层间最小允许距离（mm）电缆种类支架层间最小距离控制电缆12010kv及以下电力电缆150～2003）支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定时，选用螺栓适配，连接固，防松零件齐全。2、电缆在支架上敷设，转弯处的最小允许弯曲半径应符合上表的规定。3、电缆敷设固定应符合下列规定：1）垂直敷设或大于45°倾斜敷设的电缆在每个支架上固定；2）交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；3）电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距不大于下表的规定；电缆支持点间距（mm）电 缆 种 类敷 设 方 式水 平垂 直电 力 电 缆全塑型4001000除全塑型外的电缆8001500控 制 电 缆80010004）当设计无要求时，电缆与管道的最小净距应符合下表的规定，且敷设在易燃易爆气体管道和热力管道的下方。与管道的最小净距（mm）管 道 类 别平 行 净 距交 叉 净 距一般工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.3无保温层1.00.5审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编 号工程名称交底日期年 月 日施工单位分项工程名称电气竖井安装工程交底提要电气竖井安装的相关材料、机具准备、质量要求及施工工艺。交底内容：5）敷设电缆的电缆沟和竖井，按设计要求位置，有防火隔堵措施。4、电缆的首端、末端和分支处应设标志...
