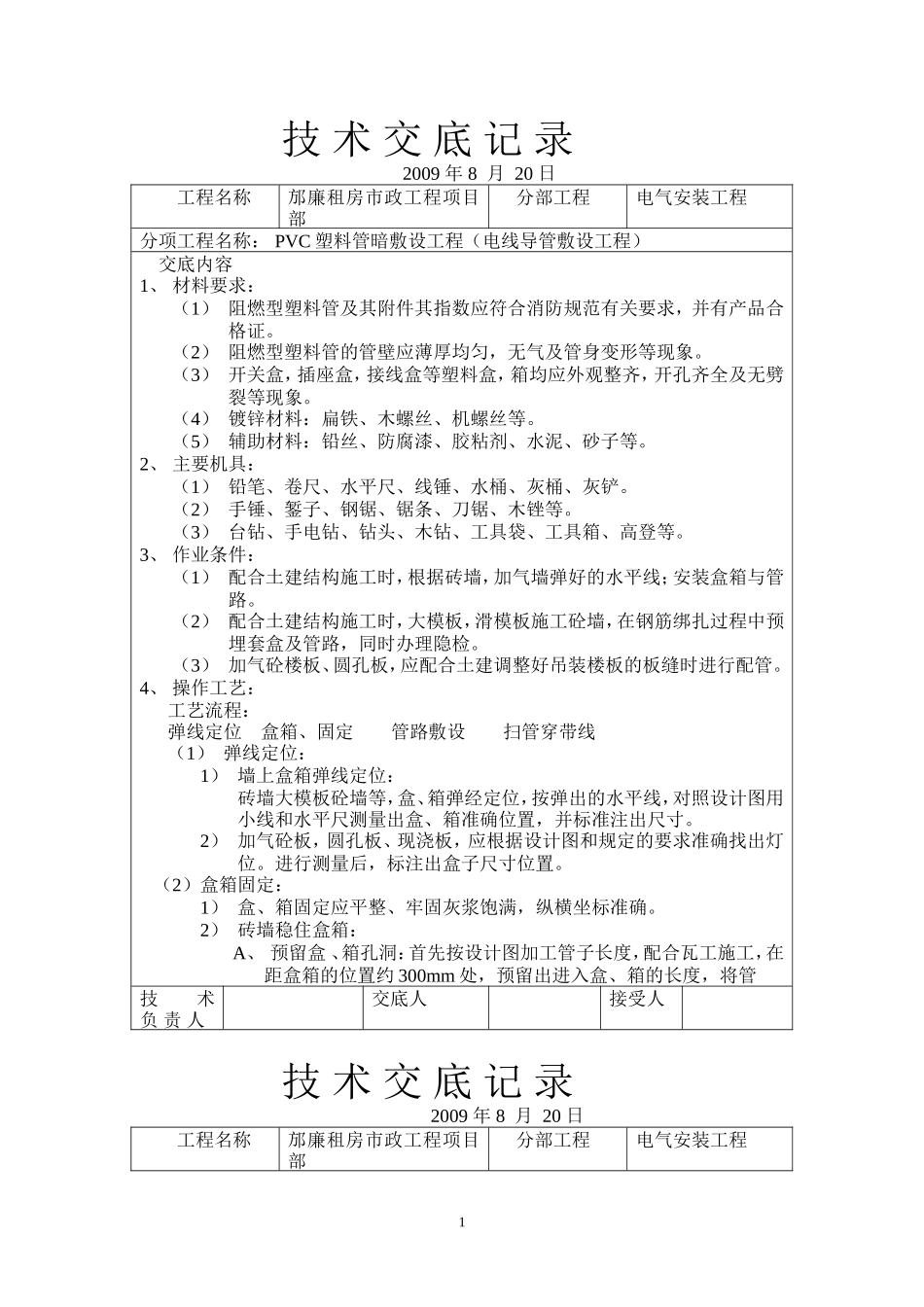

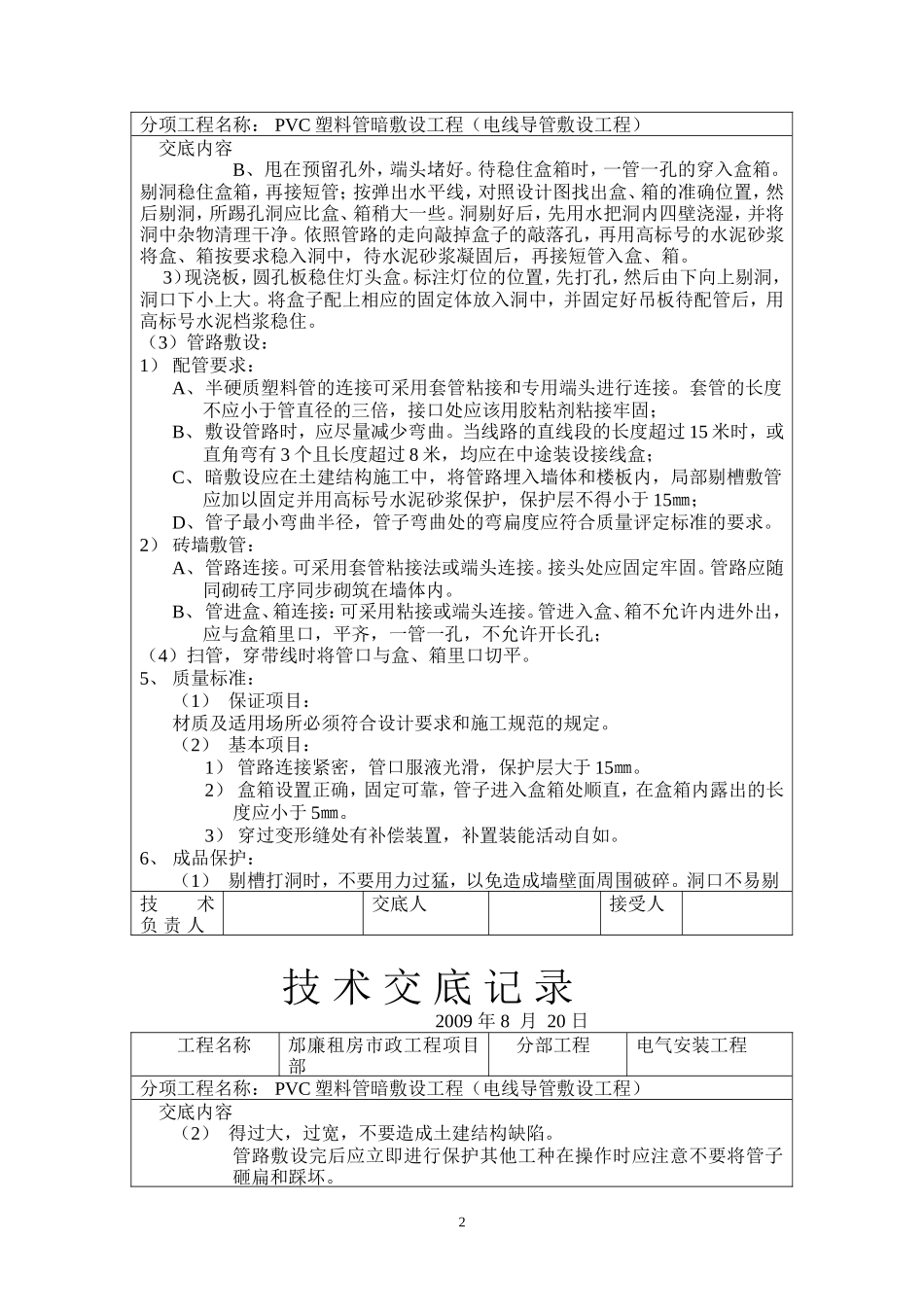

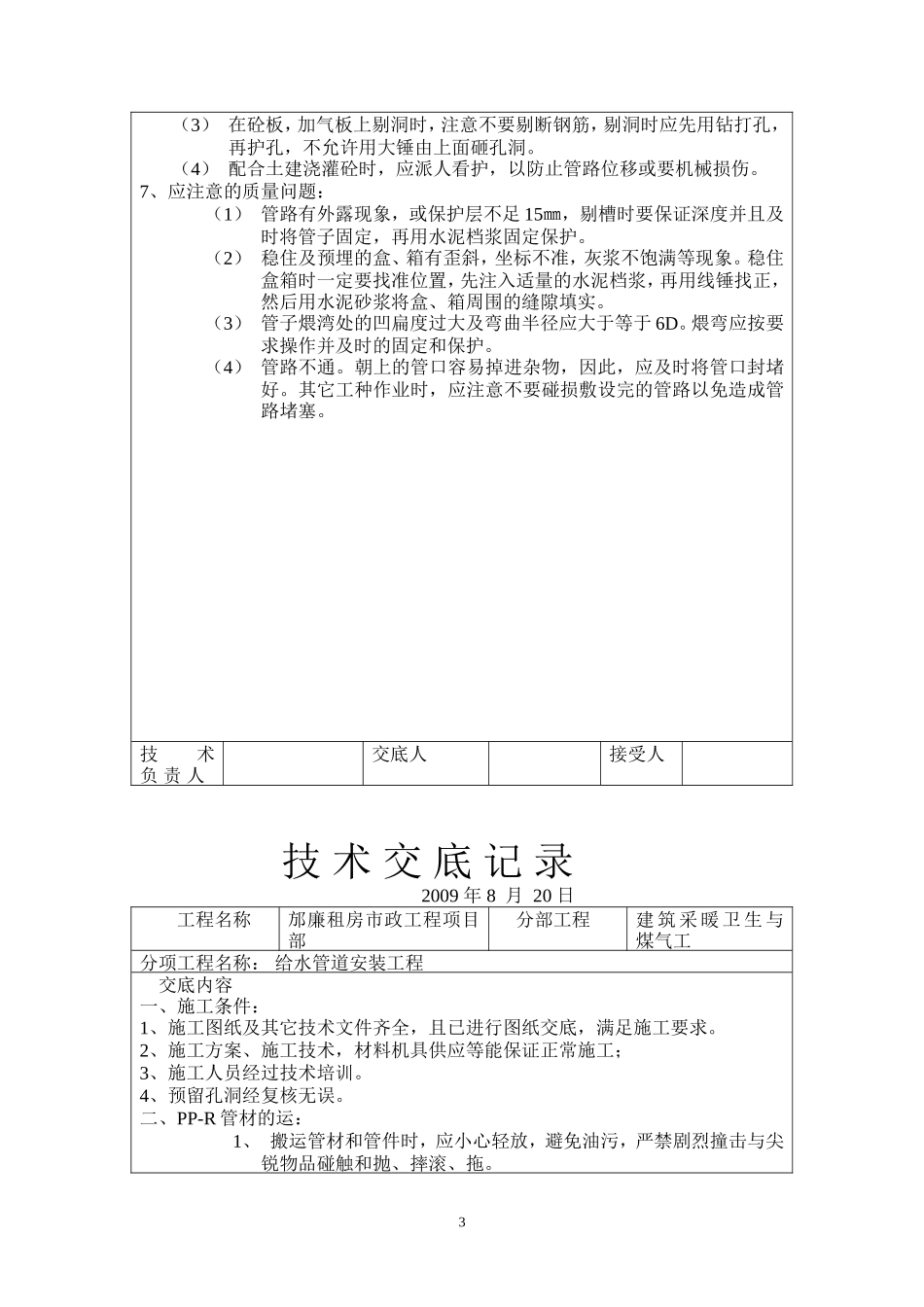

技 术 交 底 记 录 2009 年 8 月 20 日工程名称邡廉租房市政工程项目部分部工程电气安装工程分项工程名称： PVC 塑料管暗敷设工程（电线导管敷设工程）交底内容1、 材料要求：（1） 阻燃型塑料管及其附件其指数应符合消防规范有关要求，并有产品合格证。（2） 阻燃型塑料管的管壁应薄厚均匀，无气及管身变形等现象。（3） 开关盒，插座盒，接线盒等塑料盒，箱均应外观整齐，开孔齐全及无劈裂等现象。（4） 镀锌材料：扁铁、木螺丝、机螺丝等。（5） 辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。2、 主要机具：（1） 铅笔、卷尺、水平尺、线锤、水桶、灰桶、灰铲。（2） 手锤、錾子、钢锯、锯条、刀锯、木锉等。（3） 台钻、手电钻、钻头、木钻、工具袋、工具箱、高登等。3、 作业条件：（1） 配合土建结构施工时，根据砖墙，加气墙弹好的水平线；安装盒箱与管路。（2） 配合土建结构施工时，大模板，滑模板施工砼墙，在钢筋绑扎过程中预埋套盒及管路，同时办理隐检。（3） 加气砼楼板、圆孔板，应配合土建调整好吊装楼板的板缝时进行配管。4、 操作工艺：工艺流程：弹线定位 盒箱、固定 管路敷设 扫管穿带线（1） 弹线定位：1） 墙上盒箱弹线定位：砖墙大模板砼墙等，盒、箱弹经定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒、箱准确位置，并标准注出尺寸。2） 加气砼板，圆孔板、现浇板，应根据设计图和规定的要求准确找出灯位。进行测量后，标注出盒子尺寸位置。 （2）盒箱固定：1） 盒、箱固定应平整、牢固灰浆饱满，纵横坐标准确。2） 砖墙稳住盒箱：A、 预留盒 、箱孔洞：首先按设计图加工管子长度，配合瓦工施工，在距盒箱的位置约 300mm 处，预留出进入盒、箱的长度，将管技术负 责 人交底人接受人 技 术 交 底 记 录 2009 年 8 月 20 日工程名称邡廉租房市政工程项目部分部工程电气安装工程1分项工程名称： PVC 塑料管暗敷设工程（电线导管敷设工程）交底内容B、甩在预留孔外，端头堵好。待稳住盒箱时，一管一孔的穿入盒箱。剔洞稳住盒箱，再接短管；按弹出水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所踢孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号的水泥砂浆将盒、箱按要求稳入洞中，待水泥砂浆凝固后，再接短管入盒、箱。 3）现浇板，圆孔板稳住灯头盒。标注灯位的位置，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板待配管后，用高标号水泥档浆稳住。（3）管路敷设：1） 配管要求：A、半硬质塑料管的连接可采用套管粘接和专用端头进行连接。套管的长度不应小于管直径的三倍，接口处应该用胶粘剂粘接牢固；B、敷设管路时，应尽量减少弯曲。当线路的直线段的长度超过 15 米时，或直角弯有 3 个且长度超过 8 米，均应在中途装设接线盒；C、暗敷设应在土建结构施工中，将管路埋入墙体和楼板内，局部剔槽敷管应加以固定并用高标号水泥砂浆保护，保护层不得小于 15㎜；D、管子最小弯曲半径，管子弯曲处的弯扁度应符合质量评定标准的要求。2） 砖墙敷管：A、管路连接。可采用套管粘接法或端头连接。接头处应固定牢固。管路应随同砌砖工序同步砌筑在墙体内。B、管进盒、箱连接：可采用粘接或端头连接。管进入盒、箱不允许内进外出，应与盒箱里口，平齐，一管一孔，不允许开长孔；（4）扫管，穿带线时将管口与盒、箱里口切平。5、 质量标准：（1） 保证项目：材质及适用场所必须符合设计要求和施工规范的规定。（2） 基本项目：1） 管路连接紧密，管口服液光滑，保护层大于 15㎜。2） 盒箱设置正确，固定可靠，管子进入盒箱处顺直，在盒箱内露出的长度应小于 5㎜。3） 穿过变形缝处有补偿装置，补置装能活动自如。6、 成品保护：（1） 剔槽打洞时，不要用力过猛，以免造成墙壁面周围破碎。洞口不易剔 技术负 责 人交底人接受人 技 术 交 底 记 录 2009 年 8 月 20 日工程名称邡廉租房市政工程项目部分部工程电气安装工程分项...
