电力排管工程技术交底--技术交底

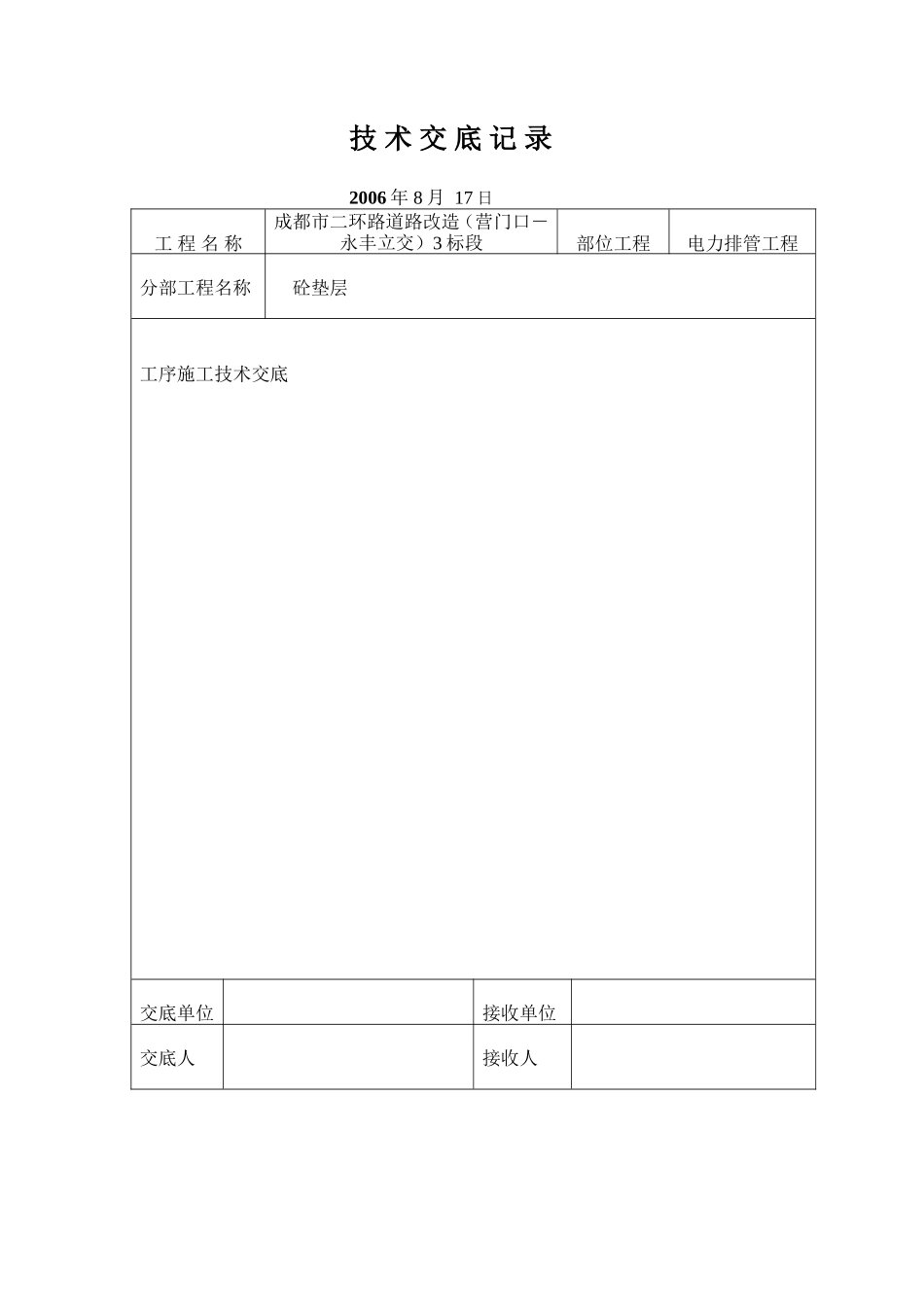

技 术 交 底 记 录 2006 年 8 月 17 日工 程 名 称成都市二环路道路改造（营门口－永丰立交）3 标段部位工程电力排管工程分部工程名称沟 槽工序施工技术交底 交底单位接收单位交底人接收人技 术 交 底 记 录 2005 年 5 月 11 日工 程 名 称部位工程电力排管工程分部工程名称工序施工技术交底 一、设计交底 本次施工段电力浅沟起止点为 185+86—201+00，全长 1513m，电力浅沟主体为 2 排 6 孔、3 排 4 孔 Φ150 PVC 排管, 电力浅沟中线距道路中线西侧 31.9m，南侧 34.4m。其中 2 排 6 孔的 PVC 排管共 131.7m， 3 排 4 孔的 PVC排管共 159.2m，排管连接浅井共 12 座,T 性接口 11 座，电力浅沟盖板为C30 钢筋砼盖板,每 10m 提 4 块安装活动盖板,排管基础为 C15 砼基础.排管 为 C20 钢 筋 砼 排 管 。 水 平 接 地 体 为 50*5 扁 钢 ， 垂 直 接 地 体 为50*50*5*2500 镀锌角钢。接地电阻小于 1 欧姆二、施工组织设计1、计划 开工：2005 年 5 月 12 日 竣工：2005 年 5 月 31 日2、质量目标：合格3、要求：严格按施工规范要求施工，按施工组织设计制定的 方案施工。交底单位接收单位交底人接收人技 术 交 底 记 录 2006 年 8 月 17 日工 程 名 称成都市二环路道路改造（营门口－永丰立交）3 标段部位工程电力排管工程分部工程名称砼垫层工序施工技术交底 交底单位接收单位交底人接收人技 术 交 底 记 录 2005 年 5 月 16 日工 程 名 称 部位工程电力排管工程分部工程名称连接浅井交底单位接收单位交底人接收人技 术 交 底 记 录 2005 年 5 月 14 日工 程 名 称 部位工程电力排管工程分部工程名称回 填工序施工技术交底 一、设计交底电力浅沟工程沟槽回填应分层夯填密实，达到要求的密实度，胸腔内采用手夯，夯实厚度不大于 20cm，密实度要求不小于 95%，回填时均应层层夯实。交底单位接收单位交底人接收人技 术 交 底 记 录 2005 年 5 月 15 日工 程 名 称 部位工程电力排管工程分部工程名称接 地工序施工技术交底 一、设计交底该工程规模为 110KV 电力电缆，设计电 R〈1Ω。水平接地采用 50*5 扁钢垂直接地体采用 50×50×5×2500mm 镀锌角钢。接地钢筋应敷设平直、牢固，固定点间距应均匀，油漆防腐应完整；焊接长度应不小于 2d，焊接连接的焊缝应平整、饱满；其安装应正确，连接牢固，垂直接地体埋设深度距地面应不小于0.5m。水平接地体距排管外侧不小于 0.3m.。交底单位接收单位交底人接收人
