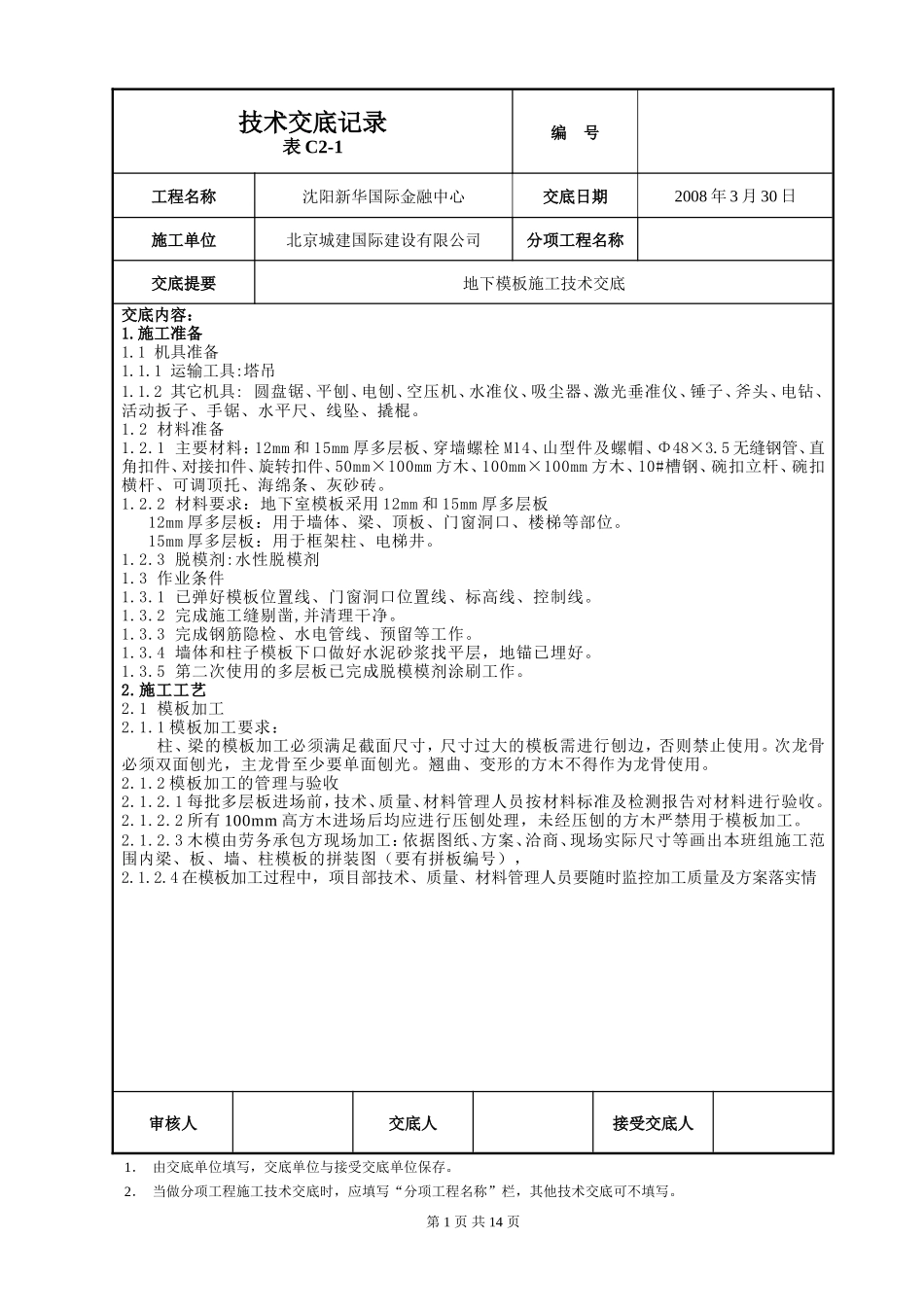

技术交底记录表 C2-1编 号工程名称沈阳新华国际金融中心交底日期2008 年 3 月 30 日施工单位北京城建国际建设有限公司分项工程名称交底提要地下模板施工技术交底交底内容：1.施工准备1.1 机具准备1.1.1 运输工具:塔吊1.1.2 其它机具: 圆盘锯、平刨、电刨、空压机、水准仪、吸尘器、激光垂准仪、锤子、斧头、电钻、活动扳子、手锯、水平尺、线坠、撬棍。1.2 材料准备1.2.1 主要材料：12mm 和 15mm 厚多层板、穿墙螺栓 M14、山型件及螺帽、Φ48×3.5 无缝钢管、直角扣件、对接扣件、旋转扣件、50mm×100mm 方木、100mm×100mm 方木、10#槽钢、碗扣立杆、碗扣横杆、可调顶托、海绵条、灰砂砖。1.2.2 材料要求：地下室模板采用 12mm 和 15mm 厚多层板12mm 厚多层板：用于墙体、梁、顶板、门窗洞口、楼梯等部位。15mm 厚多层板：用于框架柱、电梯井。1.2.3 脱模剂:水性脱模剂1.3 作业条件1.3.1 已弹好模板位置线、门窗洞口位置线、标高线、控制线。1.3.2 完成施工缝剔凿,并清理干净。1.3.3 完成钢筋隐检、水电管线、预留等工作。1.3.4 墙体和柱子模板下口做好水泥砂浆找平层，地锚已埋好。1.3.5 第二次使用的多层板已完成脱模模剂涂刷工作。2.施工工艺2.1 模板加工2.1.1 模板加工要求：柱、梁的模板加工必须满足截面尺寸，尺寸过大的模板需进行刨边，否则禁止使用。次龙骨必须双面刨光，主龙骨至少要单面刨光。翘曲、变形的方木不得作为龙骨使用。2.1.2 模板加工的管理与验收2.1.2.1 每批多层板进场前，技术、质量、材料管理人员按材料标准及检测报告对材料进行验收。2.1.2.2 所有 100mm 高方木进场后均应进行压刨处理，未经压刨的方木严禁用于模板加工。2.1.2.3 木模由劳务承包方现场加工：依据图纸、方案、洽商、现场实际尺寸等画出本班组施工范围内梁、板、墙、柱模板的拼装图（要有拼板编号）， 2.1.2.4 在模板加工过程中，项目部技术、质量、材料管理人员要随时监控加工质量及方案落实情审核人交底人接受交底人1． 由交底单位填写，交底单位与接受交底单位保存。2． 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。第 1 页 共 14 页技术交底记录表 C2-1编 号工程名称沈阳新华国际金融中心交底日期2008 年 3 月 30 日施工单位北京城建国际建设有限公司分项工程名称交底提要地下模板施工技术交底况，不符要求的要坚决予以返工以降低质量成本。对加工好的模板要经过验收方能投入使用。2.2 模板安装2.2.1 模板安装的一般要求2.2.1.1 模板及其支架、支撑必须有足够的强度、刚度和稳定性。2.2.1.2 接缝宽度≤1.5mm（用工程检测仪上的楔形塞尺检查）。2.2.1.3 模板表面必须清理干净，不得漏刷脱模剂（通过观察检查）。2.2.1.4 安装在结构中的预埋件、预留洞等按图纸和洽商进行安装，不得遗漏，且必须牢固。2.2.1.5 阴阳角必须方正（用工程检测仪上角尺检验）。2.2.2 模板安装要求：2.2.2.1 墙体模板安装顺序及技术要点：安装工艺流程：垂直度调整→模板加固→验收→混凝土浇筑→拆模。地下室墙体高度不等，模板高度分别为 3.73m、4.03m、4.23m、4.33m、5.53m、5.68m。为保证墙体的整体效果和模板拼装方便，墙体模板采用 1220mm×2440mm×12mm 厚多层板，50㎜×100㎜方木作竖楞，间距 250mm，两块墙模接缝处做成企口；2 根 Φ48×3.5mm 钢管作横楞，墙体底部间距300mm，中部间距 400mm，顶部间距 500mm，外侧两道钢管做竖楞，用 M14@对拉螺栓（外墙部位加设 3mm 厚 50mm×50mm 止水厚钢板）和 2 根 Φ48×3.5mm 钢管做外龙骨，墙体竖向不少于三道钢管斜支撑，横向间距不大于 1200mm 加固，对拉螺栓水平间距 400mm，竖向间距同钢管横楞间距。地下室外墙及消防水池墙体均需采用止水螺栓，下图对拉螺栓以外墙为例。外墙及消防水池墙体模板拆除后，用气焊切除螺栓头（入墙面 15mm），再将剩余螺栓两侧端头刷好防锈漆，并用聚合物砂浆抹平。其他内墙体对拉螺栓位置预埋 Φ20 塑料套管，以便拆模时取出螺栓。阴阳角模板现场定型加工，做成企口形式。下图以高度 4.2...
