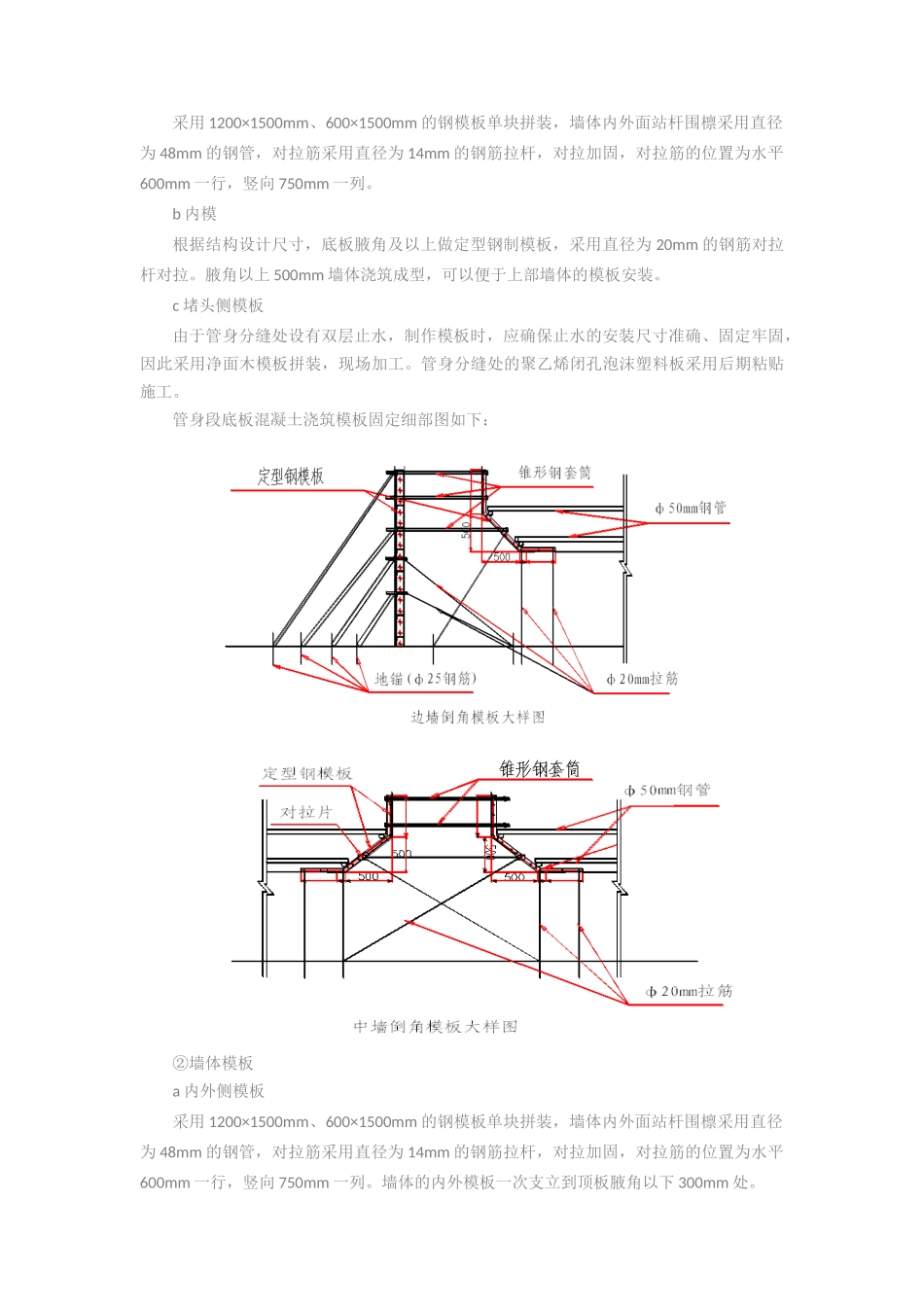

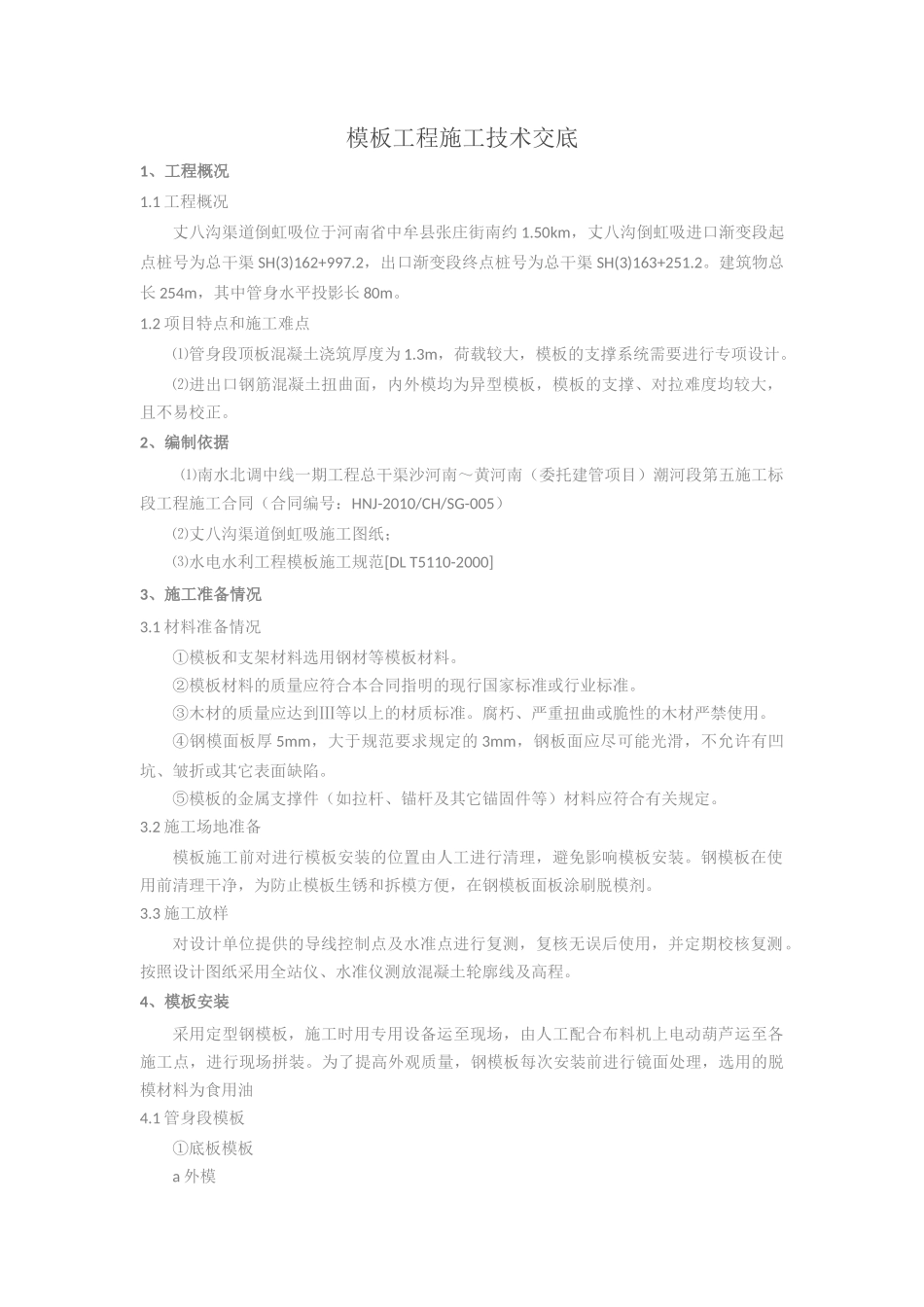

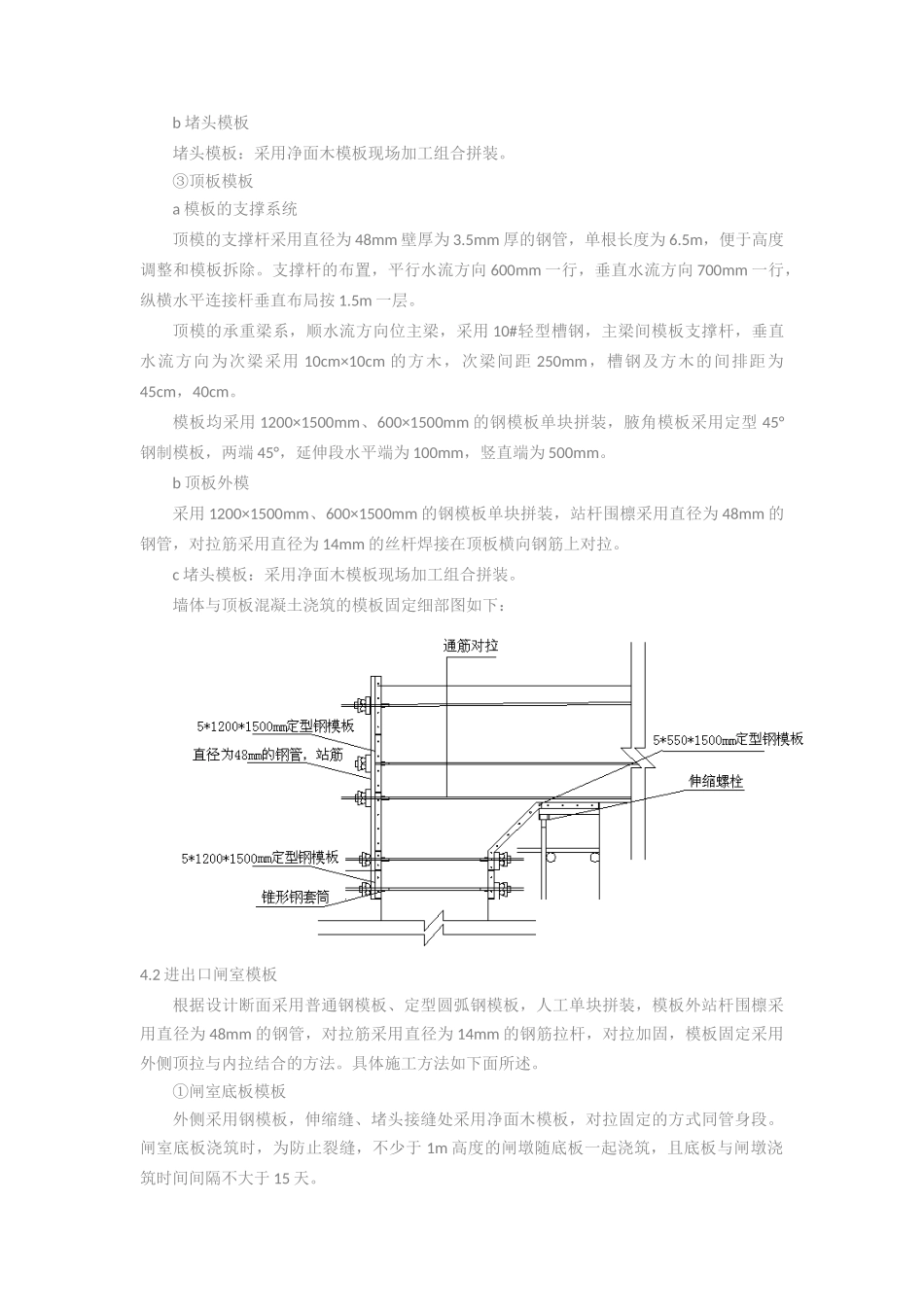

模板工程施工技术交底1、工程概况1.1 工程概况丈八沟渠道倒虹吸位于河南省中牟县张庄街南约 1.50km，丈八沟倒虹吸进口渐变段起点桩号为总干渠 SH(3)162+997.2，出口渐变段终点桩号为总干渠 SH(3)163+251.2。建筑物总长 254m，其中管身水平投影长 80m。1.2 项目特点和施工难点⑴管身段顶板混凝土浇筑厚度为 1.3m，荷载较大，模板的支撑系统需要进行专项设计。⑵进出口钢筋混凝土扭曲面，内外模均为异型模板，模板的支撑、对拉难度均较大，且不易校正。2、编制依据 ⑴南水北调中线一期工程总干渠沙河南～黄河南（委托建管项目）潮河段第五施工标段工程施工合同（合同编号：HNJ-2010/CH/SG-005）⑵丈八沟渠道倒虹吸施工图纸；⑶水电水利工程模板施工规范[DL T5110-2000]3、施工准备情况3.1 材料准备情况①模板和支架材料选用钢材等模板材料。②模板材料的质量应符合本合同指明的现行国家标准或行业标准。③木材的质量应达到Ⅲ等以上的材质标准。腐朽、严重扭曲或脆性的木材严禁使用。④钢模面板厚 5mm，大于规范要求规定的 3mm，钢板面应尽可能光滑，不允许有凹坑、皱折或其它表面缺陷。⑤模板的金属支撑件（如拉杆、锚杆及其它锚固件等）材料应符合有关规定。3.2 施工场地准备模板施工前对进行模板安装的位置由人工进行清理，避免影响模板安装。钢模板在使用前清理干净，为防止模板生锈和拆模方便，在钢模板面板涂刷脱模剂。3.3 施工放样对设计单位提供的导线控制点及水准点进行复测，复核无误后使用，并定期校核复测。按照设计图纸采用全站仪、水准仪测放混凝土轮廓线及高程。4、模板安装采用定型钢模板，施工时用专用设备运至现场，由人工配合布料机上电动葫芦运至各施工点，进行现场拼装。为了提高外观质量，钢模板每次安装前进行镜面处理，选用的脱模材料为食用油4.1 管身段模板①底板模板a 外模采用 1200×1500mm、600×1500mm 的钢模板单块拼装，墙体内外面站杆围檩采用直径为 48mm 的钢管，对拉筋采用直径为 14mm 的钢筋拉杆，对拉加固，对拉筋的位置为水平600mm 一行，竖向 750mm 一列。b 内模根据结构设计尺寸，底板腋角及以上做定型钢制模板，采用直径为 20mm 的钢筋对拉杆对拉。腋角以上 500mm 墙体浇筑成型，可以便于上部墙体的模板安装。c 堵头侧模板由于管身分缝处设有双层止水，制作模板时，应确保止水的安装尺寸准确、固定牢固，因此采用净面木模板拼装，现场加工。管身分缝处的聚乙烯闭孔泡沫塑料板采用后期粘贴施工。管身段底板混凝土浇筑模板固定细部图如下： ②墙体模板a 内外侧模板采用 1200×1500mm、600×1500mm 的钢模板单块拼装，墙体内外面站杆围檩采用直径为 48mm 的钢管，对拉筋采用直径为 14mm 的钢筋拉杆，对拉加固，对拉筋的位置为水平600mm 一行，竖向 750mm 一列。墙体的内外模板一次支立到顶板腋角以下 300mm 处。b 堵头模板堵头模板：采用净面木模板现场加工组合拼装。③顶板模板a 模板的支撑系统顶模的支撑杆采用直径为 48mm 壁厚为 3.5mm 厚的钢管，单根长度为 6.5m，便于高度调整和模板拆除。支撑杆的布置，平行水流方向 600mm 一行，垂直水流方向 700mm 一行，纵横水平连接杆垂直布局按 1.5m 一层。顶模的承重梁系，顺水流方向位主梁，采用 10#轻型槽钢，主梁间模板支撑杆，垂直水流方向为次梁采用 10cm×10cm 的方木，次梁间距 250mm，槽钢及方木的间排距为45cm，40cm。模板均采用 1200×1500mm、600×1500mm 的钢模板单块拼装，腋角模板采用定型 45°钢制模板，两端 45°，延伸段水平端为 100mm，竖直端为 500mm。b 顶板外模采用 1200×1500mm、600×1500mm 的钢模板单块拼装，站杆围檩采用直径为 48mm 的钢管，对拉筋采用直径为 14mm 的丝杆焊接在顶板横向钢筋上对拉。c 堵头模板：采用净面木模板现场加工组合拼装。墙体与顶板混凝土浇筑的模板固定细部图如下：4.2 进出口闸室模板根据设计断面采用普通钢模板、定型圆弧钢模板，人工单块拼装，模板外站杆围檩采用直径为 48mm 的钢管，对拉筋采用直径为 14mm 的钢筋拉杆，对拉加固，模板固定采用外侧顶...
