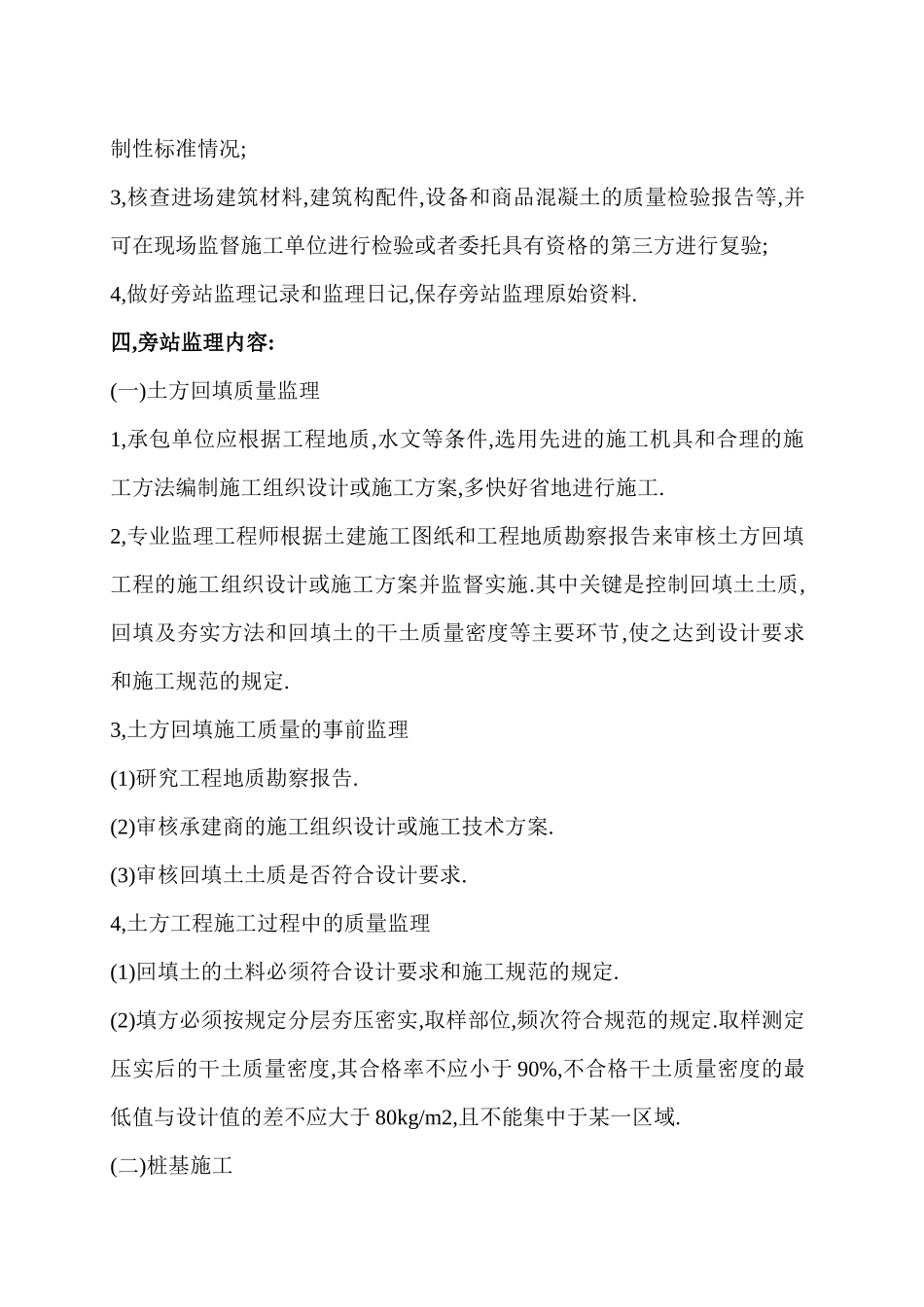

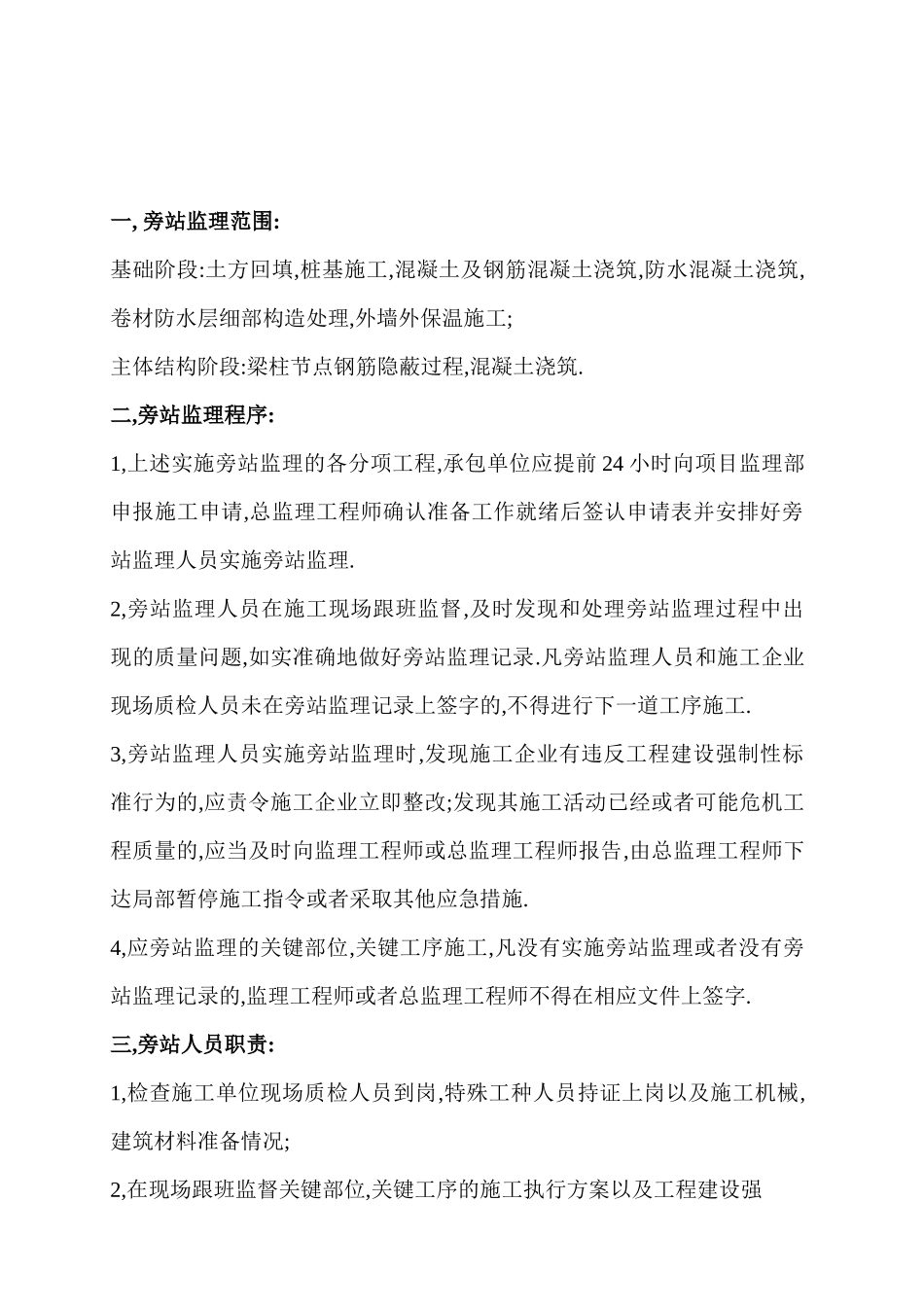

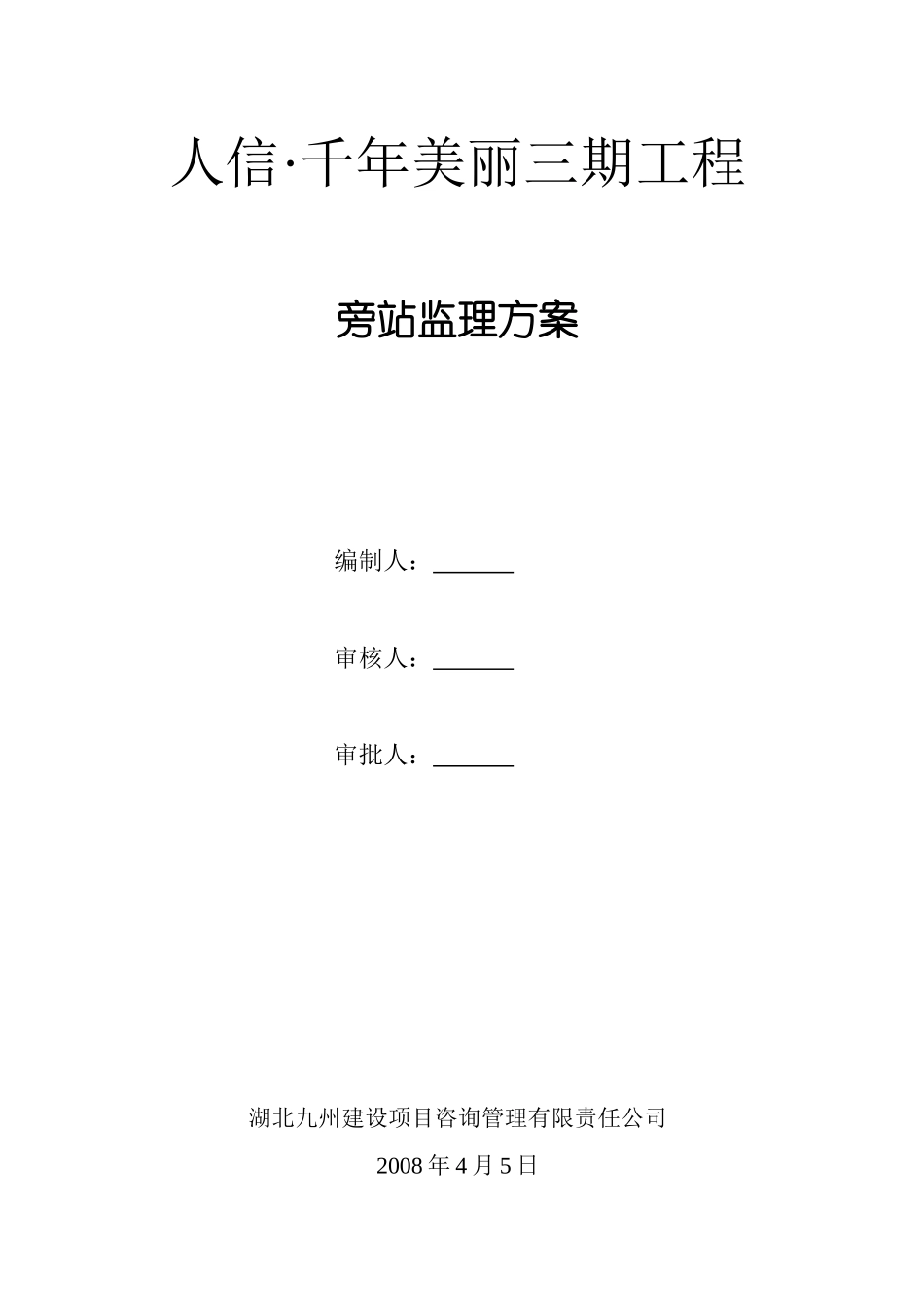

人信·千年美丽三期工程旁站监理方案编制人： 审核人： 审批人： 湖北九州建设项目咨询管理有限责任公司2008 年 4 月 5 日一, 旁站监理范围: 基础阶段:土方回填,桩基施工,混凝土及钢筋混凝土浇筑,防水混凝土浇筑,卷材防水层细部构造处理,外墙外保温施工; 主体结构阶段:梁柱节点钢筋隐蔽过程,混凝土浇筑.二,旁站监理程序: 1,上述实施旁站监理的各分项工程,承包单位应提前 24 小时向项目监理部申报施工申请,总监理工程师确认准备工作就绪后签认申请表并安排好旁站监理人员实施旁站监理. 2,旁站监理人员在施工现场跟班监督,及时发现和处理旁站监理过程中出现的质量问题,如实准确地做好旁站监理记录.凡旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字的,不得进行下一道工序施工. 3,旁站监理人员实施旁站监理时,发现施工企业有违反工程建设强制性标准行为的,应责令施工企业立即整改;发现其施工活动已经或者可能危机工程质量的,应当及时向监理工程师或总监理工程师报告,由总监理工程师下达局部暂停施工指令或者采取其他应急措施. 4,应旁站监理的关键部位,关键工序施工,凡没有实施旁站监理或者没有旁站监理记录的,监理工程师或者总监理工程师不得在相应文件上签字. 三,旁站人员职责: 1,检查施工单位现场质检人员到岗,特殊工种人员持证上岗以及施工机械,建筑材料准备情况; 2,在现场跟班监督关键部位,关键工序的施工执行方案以及工程建设强制性标准情况; 3,核查进场建筑材料,建筑构配件,设备和商品混凝土的质量检验报告等,并可在现场监督施工单位进行检验或者委托具有资格的第三方进行复验; 4,做好旁站监理记录和监理日记,保存旁站监理原始资料. 四,旁站监理内容: (一)土方回填质量监理 1,承包单位应根据工程地质,水文等条件,选用先进的施工机具和合理的施工方法编制施工组织设计或施工方案,多快好省地进行施工. 2,专业监理工程师根据土建施工图纸和工程地质勘察报告来审核土方回填工程的施工组织设计或施工方案并监督实施.其中关键是控制回填土土质,回填及夯实方法和回填土的干土质量密度等主要环节,使之达到设计要求和施工规范的规定. 3,土方回填施工质量的事前监理 (1)研究工程地质勘察报告. (2)审核承建商的施工组织设计或施工技术方案. (3)审核回填土土质是否符合设计要求. 4,土方工程施工过程中的质量监理 (1)回填土的土料必须符合设计要求和施工规范的规定. (2)填方必须按规定分层夯压密实,取样部位,频次符合规范的规定.取样测定压实后的干土质量密度,其合格率不应小于 90%,不合格干土质量密度的最低值与设计值的差不应大于 80kg/m2,且不能集中于某一区域. (二)桩基施工本工程钻孔灌注桩,且要求注浆.在施工过程中实施全过程旁站监理,主要控制: (1)成桩测量定位复核挖埋护筒前复核桩位,用水准仪测量机台标高.埋设护筒后护筒中心与桩位偏差不大于 50mm护筒埋设埋入深度现场测量,不小于 1m,外周间隙用粘土回填并捣实钻杆垂直度用水平尺检察转盘水平度.转盘中心对准桩位,偏差小于 15mm泥浆比重现场用漏斗测量,粘度 18—22s,泥浆比重 1.15——1.30进尺正常钻进速度 6m/h,开孔轻压慢转,圆砾层加压慢转.记录钻杆长度终孔深通过计算判定入岩厚,进入持力层深度,确定终孔深度确保孔深入持力层,符合设计要求,用侧绳测量探孔根据现场确定是否需探孔成渣厚度用测绳测锤法测定,〈100mm清孔时间对现场实际清孔时间进行记录首次清孔〉30 分钟,两次清孔〉1 小时岩样判定以试桩经设计,勘探单位确定的样标本为依据,现场取样,对比判断钻进速度不大于 6m/h,观察换杆速度钻机跳动情况观察钻机跳动情况(2)水下砼浇捣砼搅拌与运输砼搅拌严格按试级配进行计量,在规定时间内运输导管接头孔底悬高根据导管计算长度进行控制首盘砼灌注量根据施工方案计算初灌量进行计算冲球是否顺利观察砼灌入时是否顺利导管提升速度根据导管埋深计算进行提升拆管,一次不大于 2 节有无障碍或不正常现象发现障碍或不正常现象,立即与设计联系,待处理后继续施工超灌量用测量器具进行桩顶标高实测钢笼有无上浮观察固定在桩架上的钢笼吊筋试块制作C30,每根桩一组试块或每台...
