土钉墙旁站细则--监理旁站细则

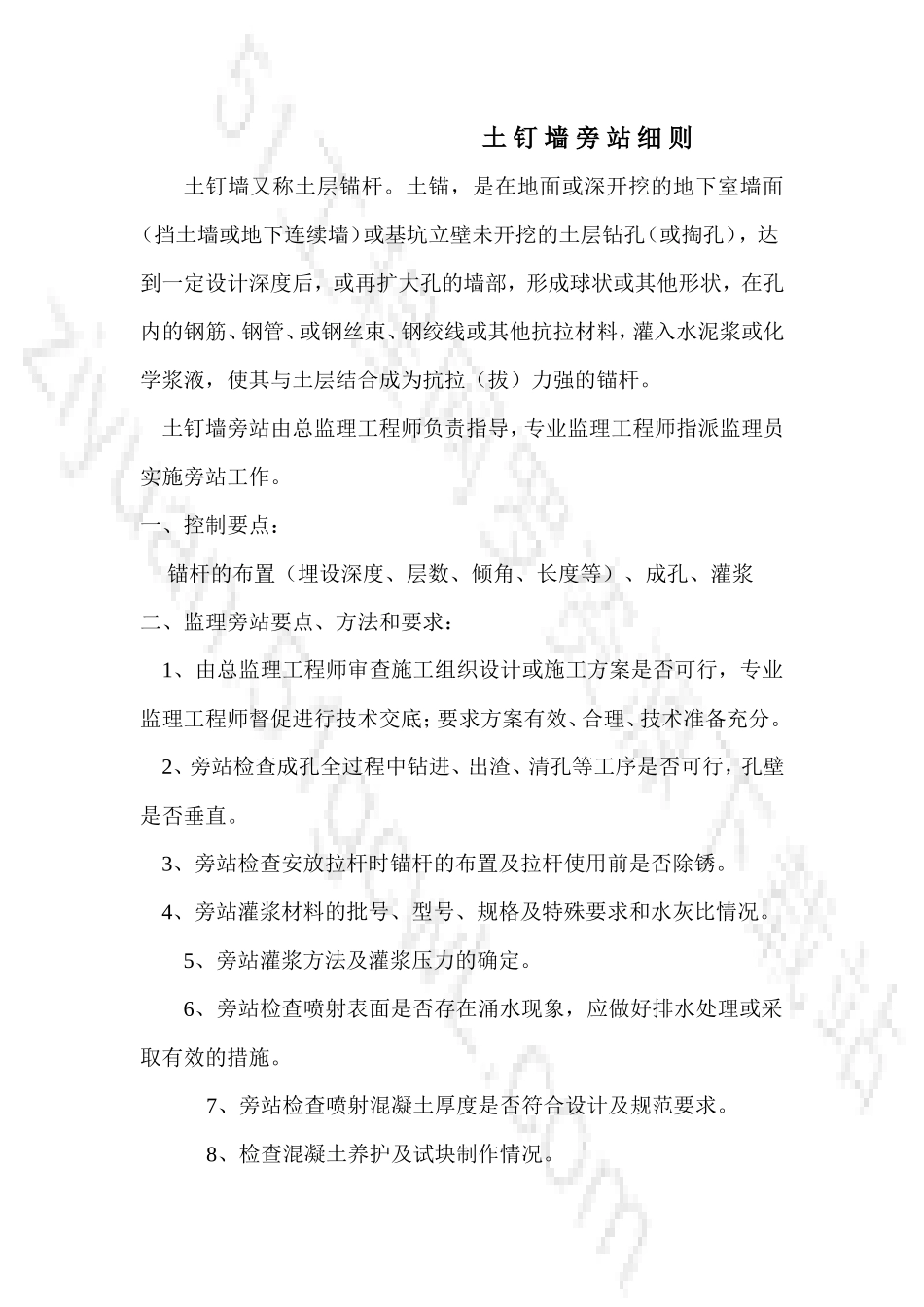

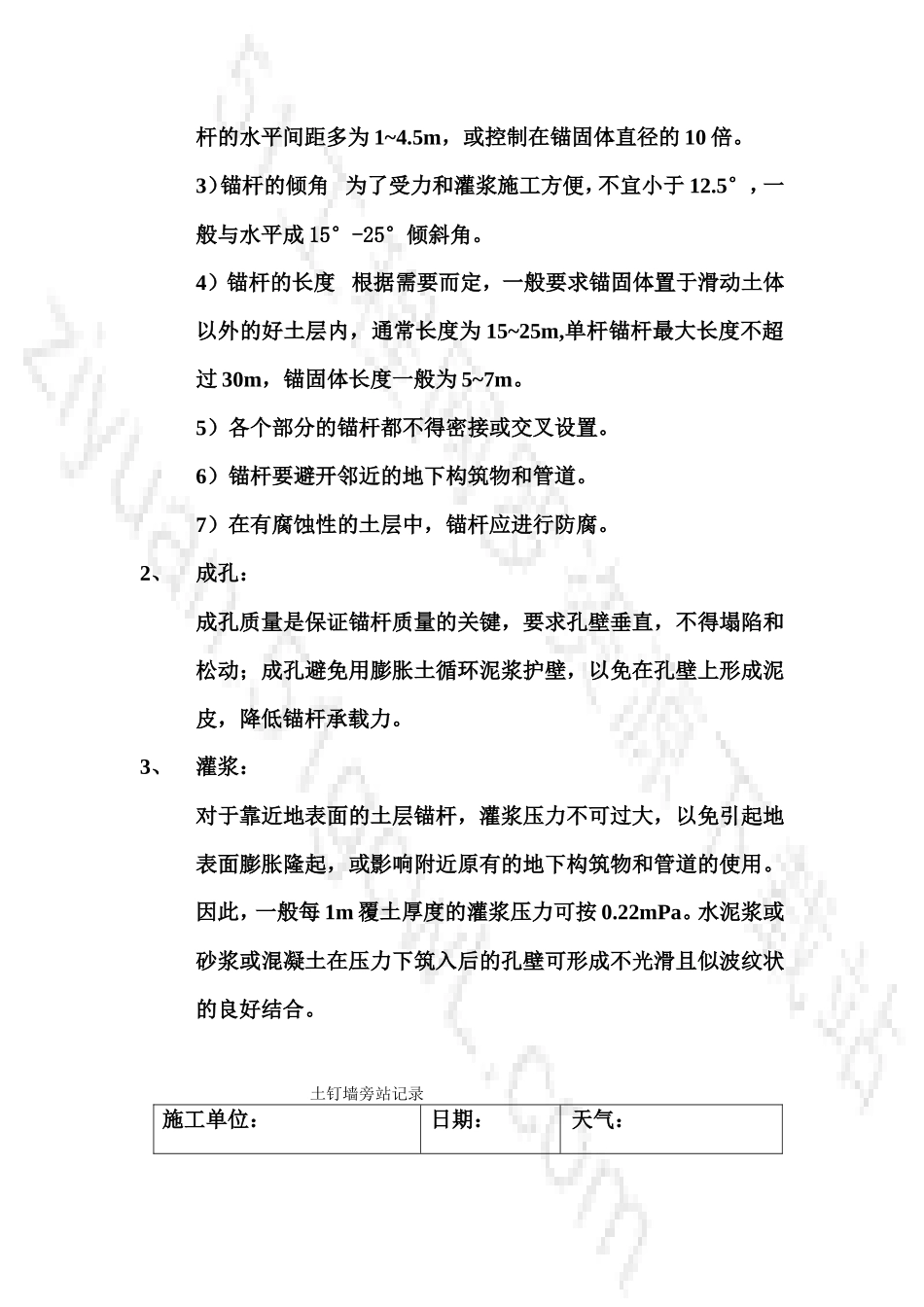

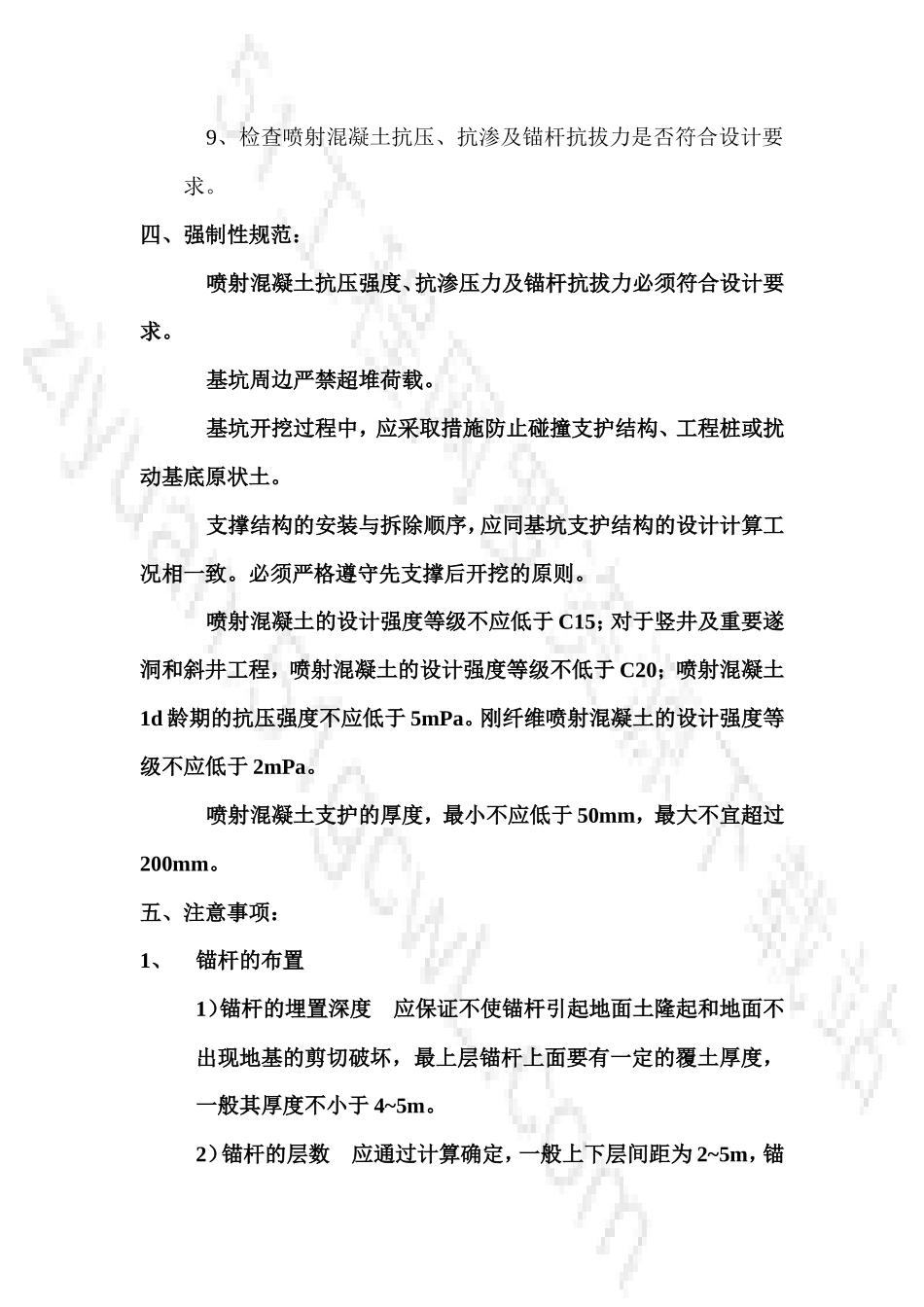

土 钉 墙 旁 站 细 则土钉墙又称土层锚杆。土锚，是在地面或深开挖的地下室墙面（挡土墙或地下连续墙）或基坑立壁未开挖的土层钻孔（或掏孔）， 达 到一定设计深度后，或再扩大孔的墙部，形成球状或其他形状，在孔内的钢筋、钢管、或钢丝束、钢绞线或其他抗拉材料，灌入水泥浆或化学浆液，使其与土层结合成为抗拉（拔）力强的锚杆。 土钉墙旁站由总监理工程师负责指导，专业监理工程师指派监理员实施旁站工作。一、控制要点： 锚杆的布置（埋设深度、层数、倾角、长度等）、成孔、灌浆二、监理旁站要点、方法和要求： 1、由总监理工程师审查施工组织设计或施工方案是否可行，专业监理工程师督促进行技术交底；要求方案有效、合理、技术准备充分。 2、旁站检查成孔全过程中钻进、出渣、清孔等工序是否可行，孔壁是否垂直。 3、旁站检查安放拉杆时锚杆的布置及拉杆使用前是否除锈。 4、旁站灌浆材料的批号、型号、规格及特殊要求和水灰比情况。5、旁站灌浆方法及灌浆压力的确定。6、旁站检查喷射表面是否存在涌水现象，应做好排水处理或采取有效的措施。7、旁站检查喷射混凝土厚度是否符合设计及规范要求。8、检查混凝土养护及试块制作情况。9、检查喷射混凝土抗压、抗渗及锚杆抗拔力是否符合设计要求。四、强制性规范：喷射混凝土抗压强度、抗渗压力及锚杆抗拔力必须符合设计要求。基坑周边严禁超堆荷载。基坑开挖过程中，应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。支撑结构的安装与拆除顺序，应同基坑支护结构的设计计算工况相一致。必须严格遵守先支撑后开挖的原则。喷射混凝土的设计强度等级不应低于 C15；对于竖井及重要遂洞和斜井工程，喷射混凝土的设计强度等级不低于 C20；喷射混凝土1d 龄期的抗压强度不应低于 5mPa。刚纤维喷射混凝土的设计强度等级不应低于 2mPa。喷射混凝土支护的厚度，最小不应低于 50mm，最大不宜超过200mm。五、注意事项：1、锚杆的布置1）锚杆的埋置深度 应保证不使锚杆引起地面土隆起和地面不出现地基的剪切破坏，最上层锚杆上面要有一定的覆土厚度，一般其厚度不小于 4~5m。2）锚杆的层数 应通过计算确定，一般上下层间距为 2~5m，锚杆的水平间距多为 1~4.5m，或控制在锚固体直径的 10 倍。3）锚杆的倾角 为了受力和灌浆施工方便，不宜小于 12.5°，一般与水平成 15°-25°倾斜角。4）锚杆的长度 根据需要而定，一般要求锚固体置于滑动土体以外的好土层内，通常长度为 15~25m,单杆锚杆最大长度不超过 30m，锚固体长度一般为 5~7m。5）各个部分的锚杆都不得密接或交叉设置。6）锚杆要避开邻近的地下构筑物和管道。7）在有腐蚀性的土层中，锚杆应进行防腐。2、成孔：成孔质量是保证锚杆质量的关键，要求孔壁垂直，不得塌陷和松动；成孔避免用膨胀土循环泥浆护壁，以免在孔壁上形成泥皮，降低锚杆承载力。3、灌浆：对于靠近地表面的土层锚杆，灌浆压力不可过大，以免引起地表面膨胀隆起，或影响附近原有的地下构筑物和管道的使用。因此，一般每 1m 覆土厚度的灌浆压力可按 0.22mPa。水泥浆或砂浆或混凝土在压力下筑入后的孔壁可形成不光滑且似波纹状的良好结合。土钉墙旁站记录施工单位：日期：天气：施工部位：施工工长： 施工组长：施工执行标准：水泥品种：强度等级： 养护时间：抗压试件： 组锚杆抗拔试验： 组抗渗试件： 组锚杆埋置深度：层数：倾角：长度： 水灰比：灌浆方法：1、一次灌浆 2、二次灌浆 混凝土表面平整度：安全措施：监理意见和建议：监理结论： 监理员： 总/专业监理工程师： 年 月 日
