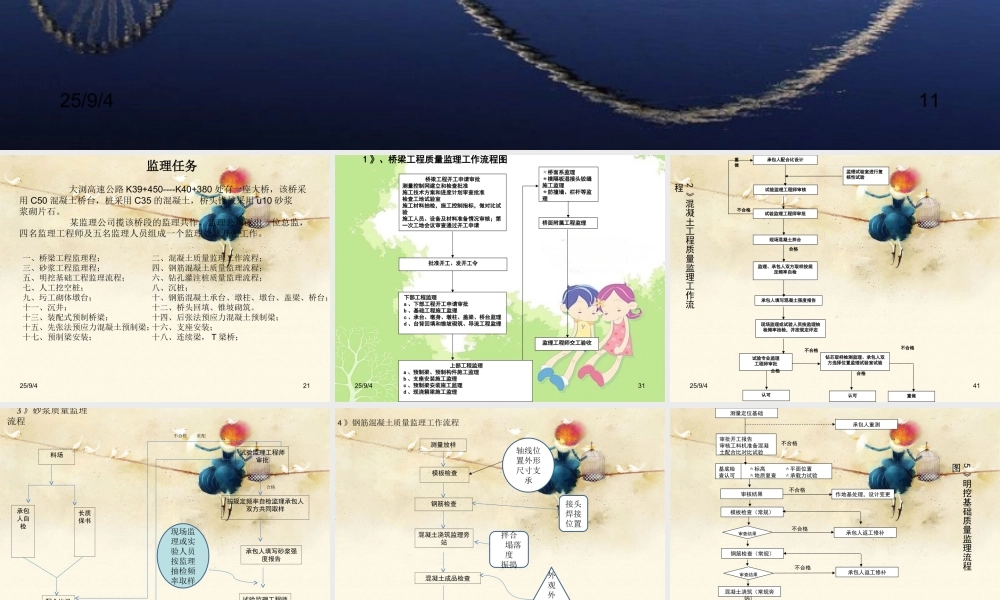

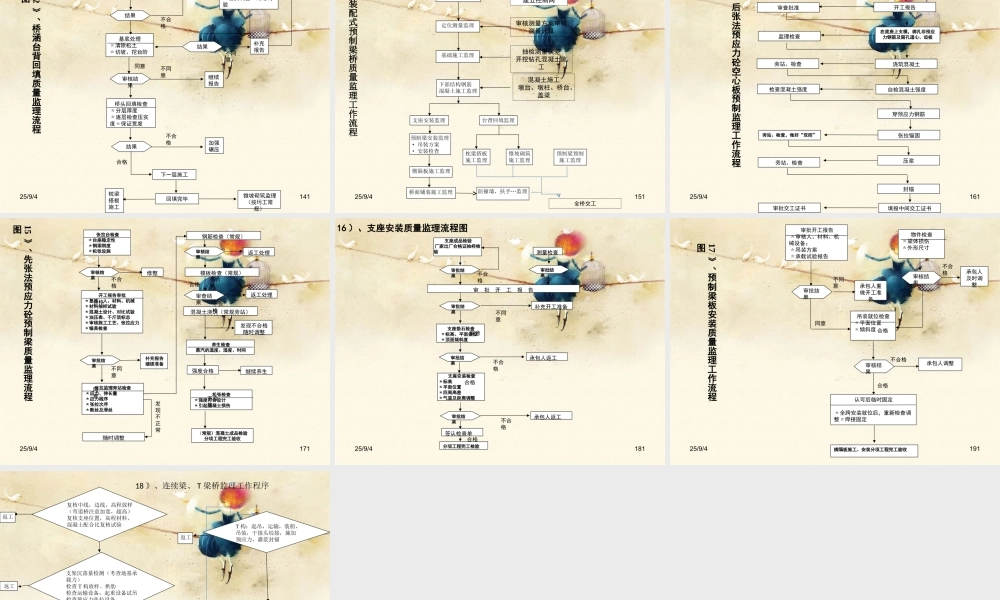

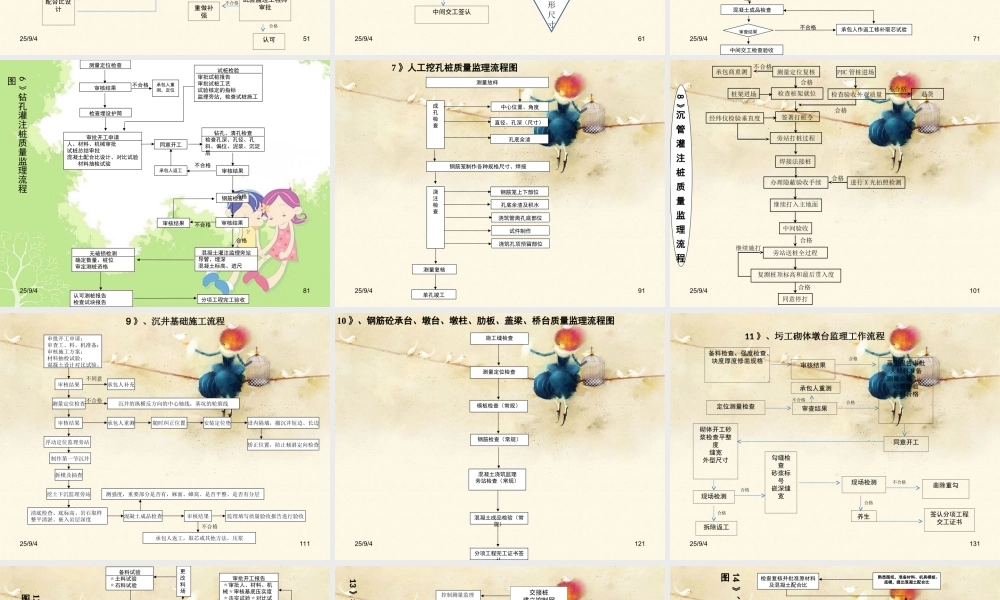

25/9/4 11桥梁监理流程图 制作人： 0909 沈亚25/9/4 21 监理任务 大浏高速公路 K39+450----K40+380 处有一座大桥，该桥采用 C50 混凝土桥台，桩采用 C35 的混凝土，桥头锥坡采用 u10 砂浆浆砌片石。 某监理公司揽该桥段的监理共作，监理公司派出一位总监，四名监理工程师及五名监理人员组成一个监理处，开张工作。一、桥梁工程监理程；三、砂浆工程监理程；五、明挖基础工程监理流程；七、人工挖空桩；九、圬工砌体墩台；十一、沉井；十三、装配式预制桥梁；十五、先张法预应力混凝土预制梁；十七、预制梁安装；二、混凝土质量监理工作流程；四、钢筋混凝土质量监理流程；六、钻孔灌注桩质量监理流程；八、沉桩；十、钢筋混凝土承台、墩柱、墩台、盖梁、桥台；十二、桥头回填、锥坡砌筑。十四、后张法预应力混凝土预制梁；十六、支座安装；十八、连续梁， T 梁桥；25/9/4 311 》、桥梁工程质量监理工作流程图桥梁工程开工申请审批测量控制网建立和检查批准施工技术方案和进度计划审查批准检查工地试验室施工材料抽检，施工控制指标，做对比试验施工人员、设备及材料准备情况审核；第一次工地会议审查通过开工申请批准开工、发开工令下部工程监理a 、下部工程开工申请审批b 、基础工程施工监理c 、承台、墩身、墩柱、盖梁、桥台监理d 、台背回填和锥坡砌筑、导流工程监理上部工程监理a 、预制梁、预制构件施工监理b 、支座安装施工监理c 、预制梁安装施工监理d 、现浇箱梁施工监理﹡桥面系监理﹡横隔板湿接头铰缝施工监理﹡防撞墙、栏杆等监理桥面附属工程监理监理工程师交工验收25/9/4 412》混凝土工程质量监理工作流程承包人配合比设计试验监理工程师审核试验监理工程师审批现场混凝土拌合监理、承包人双方取样按规定频率自检承包人填写混凝土强度报告现场监理或试验人员按监理抽检频率抽检，并按规定评定试验专业监理工程师审批钻芯取样检测监理、承包人双方选择位置监理试验室试验认可认可重做监理试验室进行复核性试验重做 不合格 合格 不合格 合格 合格 不合格 25/9/4 51料场承包人自检长质保书配合比设计试验监理工程师审批按规定频率自检监理承包人双方共同取样承包人填写砂浆强度报告试验监理工程师审批认可重做补强现场监理或实验人员按监理抽检频率取样不合格合格合格不合格重配3 》砂浆质量监理流程25/9/4 614 》钢筋混凝土质量监理工作流程测量放样模板检查钢筋检查混凝土浇筑监理旁站混凝土成品检查中间交工签认轴线位置外形尺寸支承接头焊接位置外观外形尺寸拌合 塌落度振捣25/9/4 715》明挖基础质量监理流程图测量定位基础承包人重测审批开工报告审核工料机准备混凝土配合比对比试验基底检 ﹡标高 ﹡平面位置查认可 ﹡地质复查 ﹡承载力试验审核结果作地基处理，设计变更模板检查（常规）审查结果承包人返工修补钢筋检查（常规）审查结果承包人返工修补混凝土浇筑（常规旁站）混凝土成品检查审查结果中间交工检查验收承包人作返工修补取芯试验不合格不合格不合格不合格不合格25/9/4 816》钻孔灌注桩质量监理流程图测量定位检查审核结果检查埋设护筒承包人重测，定位审批开工申请人、材料、机械审批试桩总结审批混凝土配合比设计、对比试验 材料抽检试验试桩检验审批试桩报告审批试桩工艺试验核定的指标监理旁站，检查试桩施工同意开工承包人返工审核结果审核结果审核结果钢筋检查钻孔、清孔检查检查孔深、孔径、孔斜、偏位、泥浆、沉淀层无破损检测确定数量、桩位审定测桩资格混凝土灌注监理旁站导管、埋深混凝土标高、进尺认可测桩报告检查试块报告分项工程完工验收 不合格 不合格 不合格 合格 合格25/9/4 917 》人工挖孔桩质量监理流程图测量放样成孔检查中心位置、角度直径、孔深（尺寸）孔底余渣钢筋笼制作各种规格尺寸、焊接浇注检查钢筋笼上下部位孔底余渣及积水浇筑管离孔底部位试件制作浇筑孔顶预留部位测量复核单孔竣工25/9/4 101 旁站送桩全过程 复测桩顶标高和最后贯入度 同意停打 测量定位复核 检查桩架就位 签署打桩令 旁站打桩过程 焊接法接桩 继续打入主地面 中间验收 PHC 管...
