电气工程监理实施细则开关、插座安装程序--监理工作流程

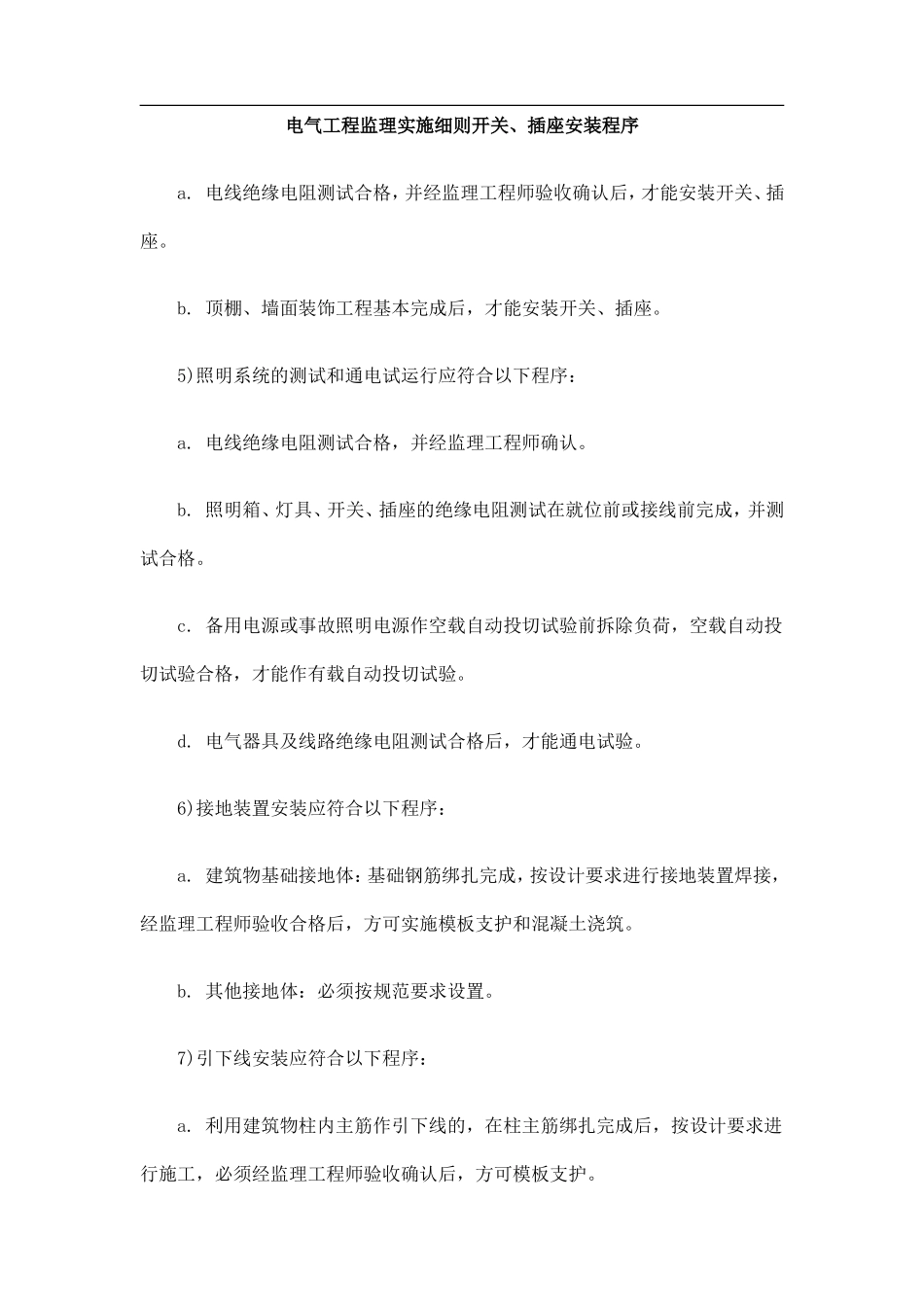

电气工程监理实施细则开关、插座安装程序 a. 电线绝缘电阻测试合格，并经监理工程师验收确认后，才能安装开关、插座。 b. 顶棚、墙面装饰工程基本完成后，才能安装开关、插座。 5)照明系统的测试和通电试运行应符合以下程序： a. 电线绝缘电阻测试合格，并经监理工程师确认。 b. 照明箱、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成，并测试合格。 c. 备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格，才能作有载自动投切试验。 d. 电气器具及线路绝缘电阻测试合格后，才能通电试验。 6)接地装置安装应符合以下程序： a. 建筑物基础接地体：基础钢筋绑扎完成，按设计要求进行接地装置焊接，经监理工程师验收合格后，方可实施模板支护和混凝土浇筑。 b. 其他接地体：必须按规范要求设置。 7)引下线安装应符合以下程序： a. 利用建筑物柱内主筋作引下线的，在柱主筋绑扎完成后，按设计要求进行施工，必须经监理工程师验收确认后，方可模板支护。 8)等电位联结应符合以下程序： a. 对可作导电接地体的金属管道和供等电位联结的接地干线的位置经检查确认无误后，方可按设计要求进行等电位联结。 9) 接闪器的安装和防雷接地系统测试： a. 当接地装置和引下线全部施工完毕后，才能安装接闪器，并与引下线整体连接。 b. 接地装置施工完成并经测试合格及避雷接闪器安装完毕，整个防雷接地系统连成回路后，进行整个系统测试，测试值必须符合设计及规范要求。 10)柴油发电机安装应符合以下程序： a. 基础经监理工程师验收合格后，才能安装机组。 b. 地脚螺栓固定的机组经初平、螺栓孔灌浆、精平、紧固地脚螺栓、二次灌浆等机械安装程序;如是安放式的机组则将底部垫平、垫实。 c. 油、气、水冷、风冷、烟气排放等系统和隔振防噪声设施安装完成;按设计要求配置的消防器材齐全到位;发电机静态试验、随机配电盘控制柜接线检查合格后，才能空载试运行。 d. 发电机空载试运行和调试合格后，才能负荷试运行。 e. 在规定时间内，连续无故障、负荷试运行合格后，才能投入备用状态。 11)电缆桥架安装和桥架内电缆敷设应符合以下程序： a. 安装桥架的支架经测量定位并通过监理工程师的确认后，方可安装桥架。 b. 桥架安装经验收合格，才能实施电缆敷设。 c. 电缆经绝缘电阻测试合格，才能敷设电缆。 d. 电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等经监理工程师确认后，才能通电。 12)电缆头制作和接线应符合以下程序： a. 电缆连接位置、连接长度和绝缘电阻测试经监理工程师确认后，才能制作电缆头。 b. 电缆绝缘电阻测试符合要求并校线合格后，才能接线。 c. 电线、电缆交接试验和相位核对无误后，才能接线。 13)成套配电柜、控制柜、动力、照明配电箱安装应符合以下程序： a. 埋设的基础型钢电缆沟等相关建筑物经监理工程师验收合格，方可安装。 b. 室内外落地动力配电箱的基础经验收合格，且对埋入基础的电线导管、电缆导管进行检查核对无误后，才能安装箱体。 c. 接地(PE)或接零(PEN)连接完成后，核对柜、箱等内的元件规格、型号，并经交接试验合格后，才能投入试运行。 1.2.2 允许偏差及安装距离要求： 1.2.2.1 基础型钢安装允许偏差： 项 目 允 许 偏 差 (mm/m) (mm/全长) 不直度 1 5 水平度 1 5 不平行度 / 5 1.2.2.2 电缆最小允许弯曲半径： 序号 电 缆 种 类 最小弯曲半径 1 无铅包钢铠护套的橡皮绝缘电力电缆 10D 2 有钢铠护套的橡皮绝缘电力电缆 20D 3 聚氯乙烯绝缘电力电缆 10D 4 交联聚氯乙烯绝缘电力电缆 15D 5 多芯控制电缆 10D文章来源：中顾法律网 (免费法律咨询，就上中顾法律网）
