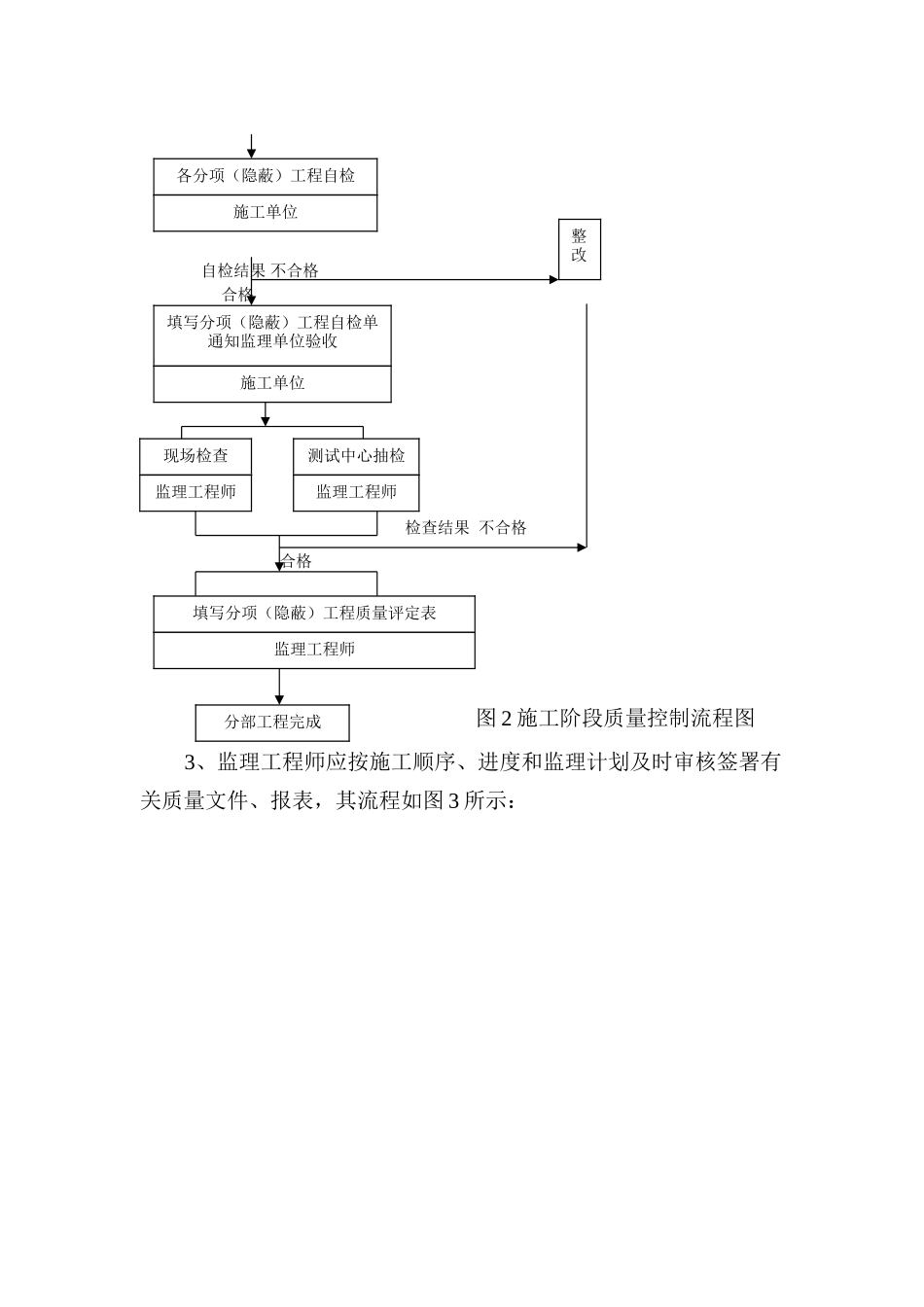

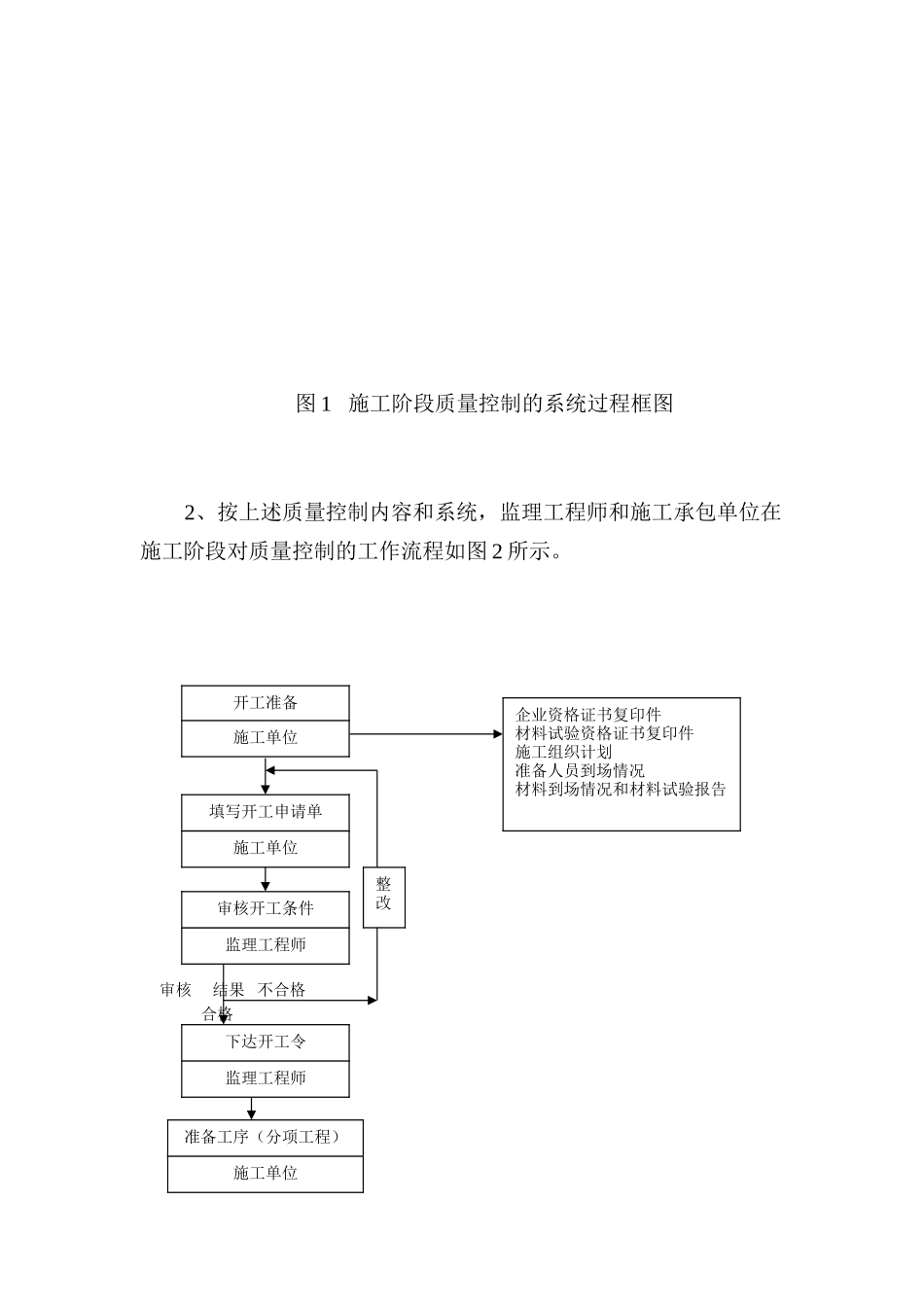

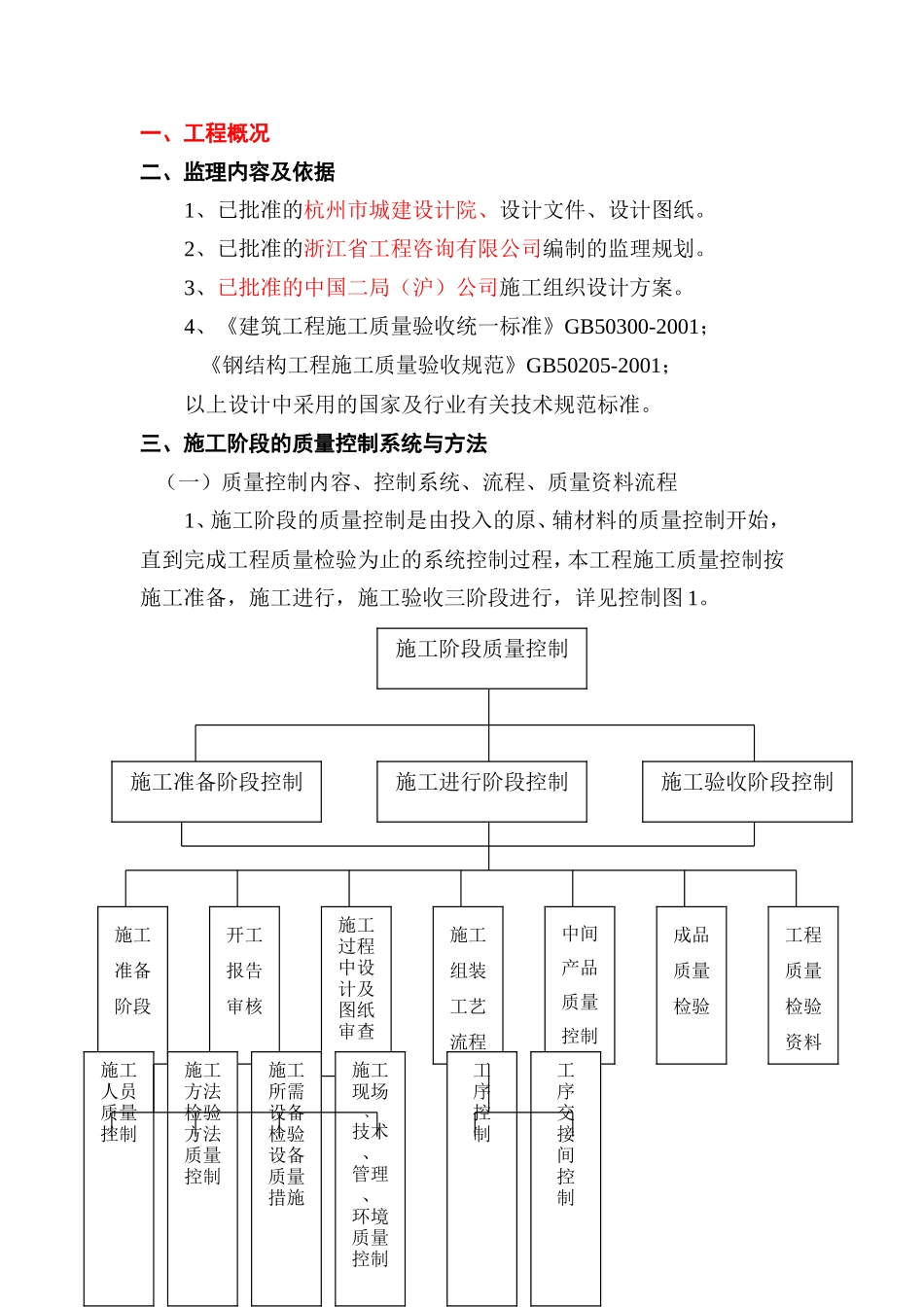

一、工程概况二、监理内容及依据1、已批准的杭州市城建设计院、设计文件、设计图纸。2、已批准的浙江省工程咨询有限公司编制的监理规划。3、已批准的中国二局（沪）公司施工组织设计方案。4、《建筑工程施工质量验收统一标准》GB50300-2001； 《钢结构工程施工质量验收规范》GB50205-2001；以上设计中采用的国家及行业有关技术规范标准。三、施工阶段的质量控制系统与方法 （一）质量控制内容、控制系统、流程、质量资料流程1、施工阶段的质量控制是由投入的原、辅材料的质量控制开始，直到完成工程质量检验为止的系统控制过程，本工程施工质量控制按施工准备，施工进行，施工验收三阶段进行，详见控制图 1。施工阶段质量控制施工准备阶段控制施工进行阶段控制施工验收阶段控制施工准备阶段开工报告审核施工过程中设计及图纸审查施工组装工艺流程中间产品质量控制成品质量检验工程质量检验资料施工人员质量控制施工方法检验方法质量控制施工所需设备检验设备质量措施施工现场、技术、管理、环境质量控制工序控制工序交接间控制图 1 施工阶段质量控制的系统过程框图2、按上述质量控制内容和系统，监理工程师和施工承包单位在施工阶段对质量控制的工作流程如图 2 所示。 准备内容 审核 结果 不合格 合格 开工准备 填写开工申请单审核开工条件下达开工令准备工序（分项工程）整改施工单位 企业资格证书复印件材料试验资格证书复印件施工组织计划准备人员到场情况材料到场情况和材料试验报告施工单位监理工程师监理工程师施工单位检查结果 不合格 自检结果 不合格 合格 合格 图 2 施工阶段质量控制流程图3、监理工程师应按施工顺序、进度和监理计划及时审核签署有关质量文件、报表，其流程如图 3 所示：各分项（隐蔽）工程自检填写分项（隐蔽）工程自检单通知监理单位验收现场检查填写分项（隐蔽）工程质量评定表分部工程完成整改施工单位施工单位监理工程师测试中心抽检监理工程师监理工程师 审核结果 不合格 合格 验收结果 不合格 合格 施工单位填写开工申请单监理工程师审核开工条件监理工程师填写审核意见书业主监理工程师下达开工令（审核意见书）代各道工序（分项工程）自检，自检合格后填写工序（分项工程）自检单交监理单位验收施工单位监理单位验收监理工程师业主整改通知书审核意见书代整改通知书监理工程师填写分项工程验收质量表分部工程完成填写分部工程验收通知施工单位汇总分项（隐蔽）工程质量评定表并将其编写入分部工程质量评定表中，然后进行复检监理工程师整改通知书 复验结果 不合格 合格 （二）质量控制方法 1、检验批 本钢结构工程按楼层划分成若干检验批进行验收。检验批的验收是最小的验收单元，也是最主要和最基本的验收工作内容，分项工程、分部工程乃至单位工程的验收都是建立在检验批验收合格的基础上的。2、检验批的主控项目和一般项目检验批的合格质量取决于主控项目和一般项目的检验结果。 （1）主控项目必须全部符合 GB50205-2001 规范中合格质量标准的要求。 （2）一般项目的检查结果应有 80%及以上的检查点（值）符合GB50205-2001 规范中合格质量标准的要求，且最大值不超过允许偏差值的 1.2 倍。3、质量控制方法 （1 ）对于主控项目：A 主要材料、成品、半成品及附件的材质，检查其出厂证明及试验数据；B 结构的强度、刚度等检查试验报告；C 工程准备、进行和完成阶段都进行检测，现场抽查或检查试测记录。 （2）对一般项目：A 对结构的使用要求、使用功能、美观等有较大影响程序，允许有一定偏差，但偏差在规范范围内，通过实测来确定其签证分部工程质量验收、评定监理工程师业主图 3 质量资料和信息流程框图是否合格。 （3）设置质量控制点，对于重要工序和重要构件的加工制造设置质量控制点，实行跟踪控制，加强检验和记录。四、施工阶段的质量控制 （一）施工准备阶段的质量控制1、施工单位的质量管理制度、质量检验制度和质量保证体系是否健全。专业技术管理人员和专业工种岗位证书是否齐全、属实。2、审查施工单位提交的施工方案、施工组织设计、保证工程质量具有可靠的技术措施...
