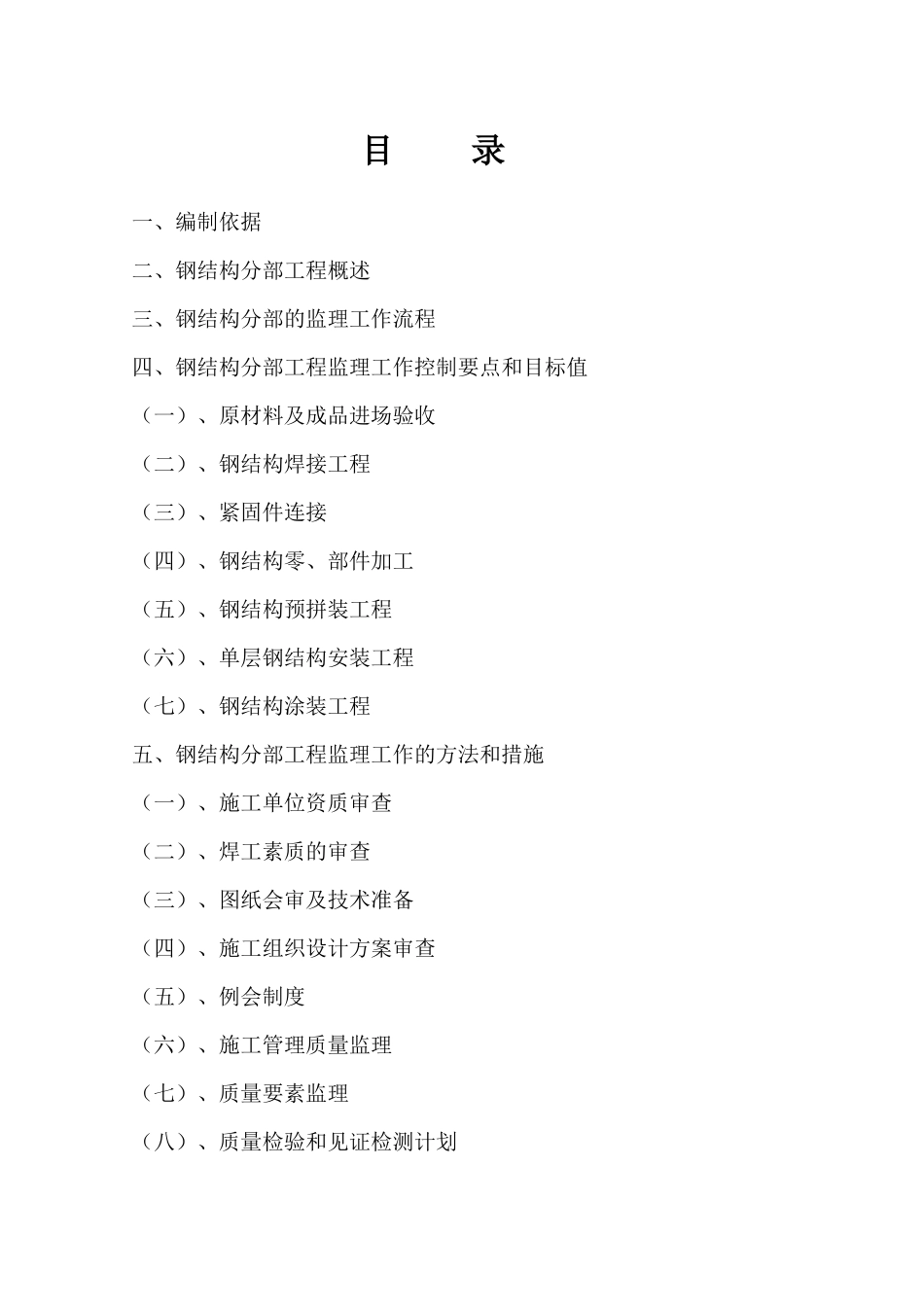

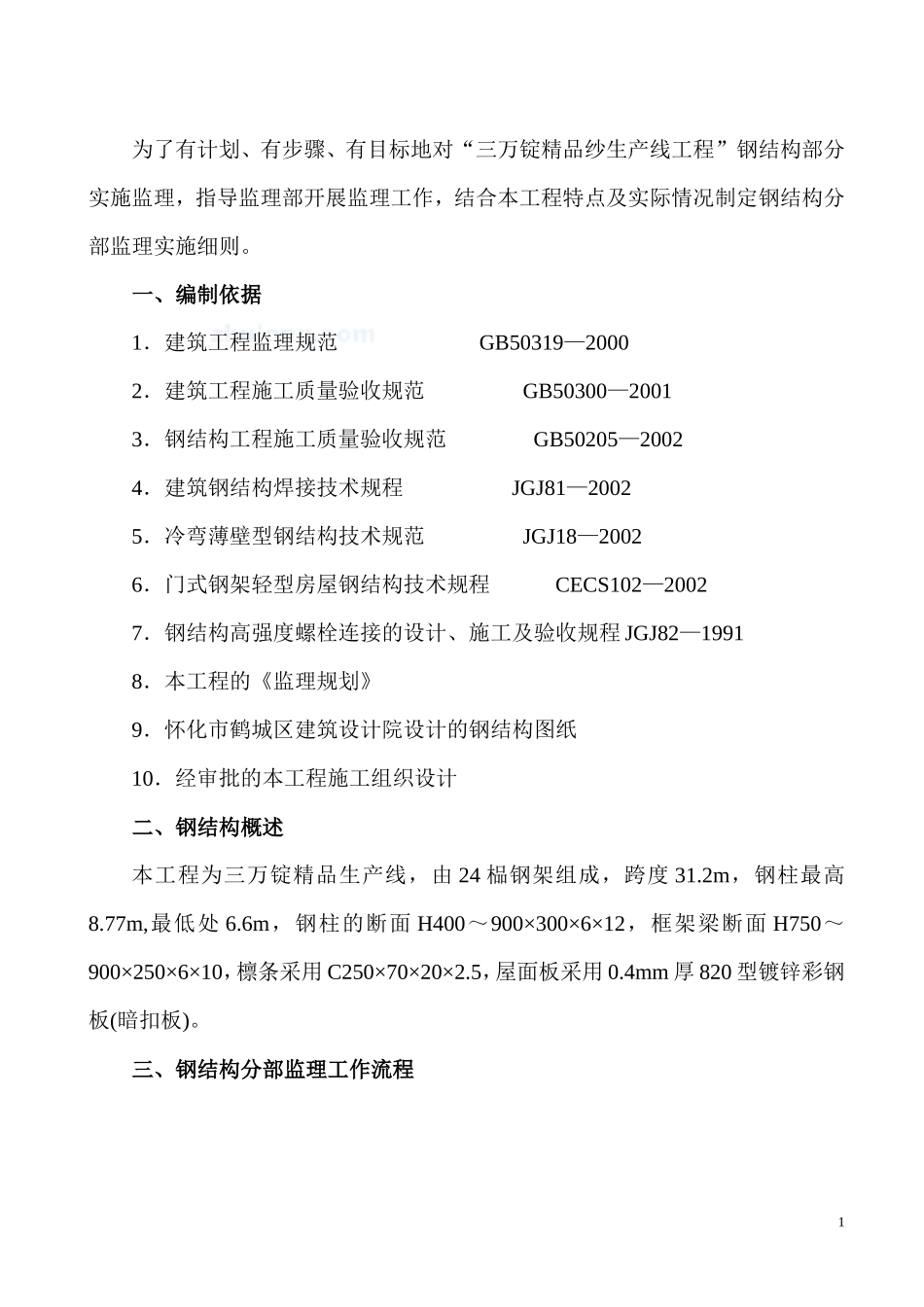

目 录一、编制依据二、钢结构分部工程概述三、钢结构分部的监理工作流程四、钢结构分部工程监理工作控制要点和目标值（一）、原材料及成品进场验收（二）、钢结构焊接工程（三）、紧固件连接（四）、钢结构零、部件加工（五）、钢结构预拼装工程（六）、单层钢结构安装工程（七）、钢结构涂装工程五、钢结构分部工程监理工作的方法和措施（一）、施工单位资质审查（二）、焊工素质的审查（三）、图纸会审及技术准备（四）、施工组织设计方案审查（五）、例会制度（六）、施工管理质量监理（七）、质量要素监理（八）、质量检验和见证检测计划为了有计划、有步骤、有目标地对“三万锭精品纱生产线工程”钢结构部分实施监理，指导监理部开展监理工作，结合本工程特点及实际情况制定钢结构分部监理实施细则。一、编制依据1．建筑工程监理规范 GB50319—20002．建筑工程施工质量验收规范 GB50300—20013．钢结构工程施工质量验收规范 GB50205—20024．建筑钢结构焊接技术规程 JGJ81—20025．冷弯薄壁型钢结构技术规范 JGJ18—20026．门式钢架轻型房屋钢结构技术规程 CECS102—20027．钢结构高强度螺栓连接的设计、施工及验收规程 JGJ82—19918．本工程的《监理规划》9．怀化市鹤城区建筑设计院设计的钢结构图纸10．经审批的本工程施工组织设计二、钢结构概述本工程为三万锭精品生产线，由 24 榀钢架组成，跨度 31.2m，钢柱最高8.77m,最低处 6.6m，钢柱的断面 H400～900×300×6×12，框架梁断面 H750～900×250×6×10，檩条采用 C250×70×20×2.5，屋面板采用 0.4mm 厚 820 型镀锌彩钢板(暗扣板)。三、钢结构分部监理工作流程 1（一）单层钢结构工程施工质量监理工作总程序框图 不合格 合格品 不合格 合格 不合格 合格 品 不合格 单层钢结构工程施工质量监理工作总程序框图 2原材料及半成品进场报验施工单位现场检查外观质量并见证抽样送检专业监理工程师零、部件加工（焊接）组装施工单位 实施单层钢结构吊装 施工单位实 施 钢 结 构 涂 装 工 程施工单位单层钢结构分部验收总监理工程师平行或巡视检查 现场监理人员 旁站监督或平行检现场监理人员平行检验或巡视抽检现场监理人员材料退场施工单位整改或返施工单位口头通知或发监理通知单专业监理工程师口头通知或发监理通知单专业监理工程师（二）钢结构零件及部件加工、组装工程质量监理工作程序框图 不合格 合格 不合格 合格 钢结构零件及部件加工、组装工程质量监理工作程序框图3钢构件零部件加工、组装验收专业监理工程师检查钢材质量证明书并见证抽样送检专业监理工程师检查结果实施零件、部件加工及组装施工施工单位进 场 钢 材 报 验施工单位零部件加工质量验收专业监理工程师钢构件组装质量验收专业监理工程师验 收 结果签署验收确认意见专业监理工程师整改或返工施工单位材料退场施工单位钢材矫正、切割、成型、边缘加工及端板铣平等施工单位巡视零部件加工、组装质量现场监理人员口头通知或发监理通知单专业监理工程师（三）钢结构焊接工程质量监理工作程序框图 不合格 合格 不合格 合格 钢结构焊接工程质量监理工作程序框图4进场焊接材料报验施工单位检查材料质量证明书及外观质量专业监理工程师焊 接 工 艺 评 定施 工 单 位钢 结 构 焊 接 施 工施工单位焊接材料退场施工单位钢 结 构 焊 接 质 量 验 收项目监理机构内部缺陷无损探伤专业检测机构签 署 验 收 确 认 意 见专 业 监 理 工 程 师验收结果检查结果见证检测现 场 监 理 人员外 观 质 量 检 查专业监理工程师返工整改施工单位见证焊接工艺评定现场监理人员见证焊接工艺评定全数检查焊工上岗证，并巡视焊接外观质量现场监理人员口头通知或发监理通知单专业监理工程师口头通知或发监理通知单专业监理工程师（四）钢结构扭剪型高强螺栓连接质量监理工作程序框图 不合格 合格 不合格 合格 钢结构扭剪型高强螺栓连接质量监理工作程序框5扭剪型高强螺栓进场报验施工单位进行钢构件紧固连接施 工 单 位见证开箱检查并抽样送检专业监理工程师螺栓...
