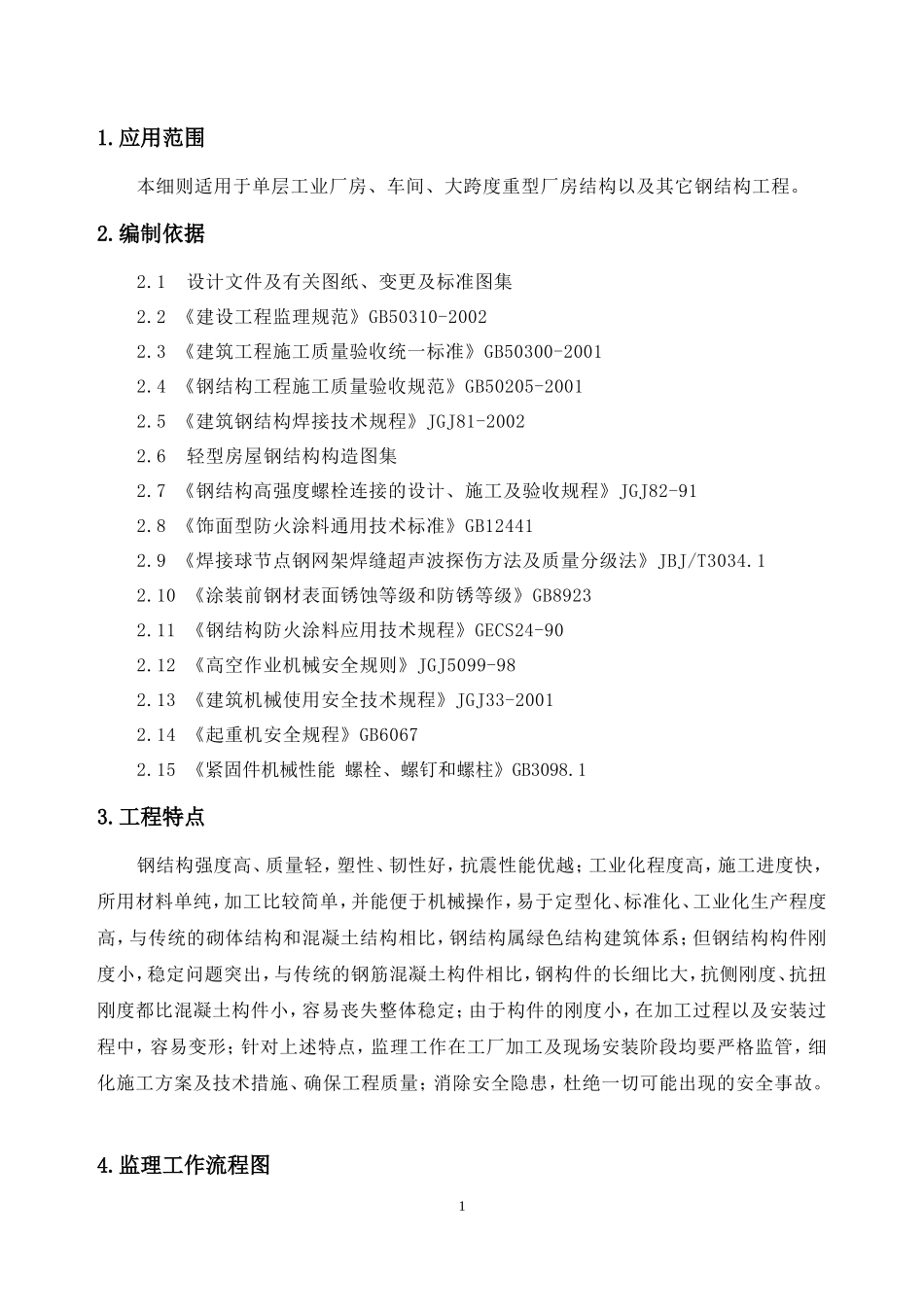

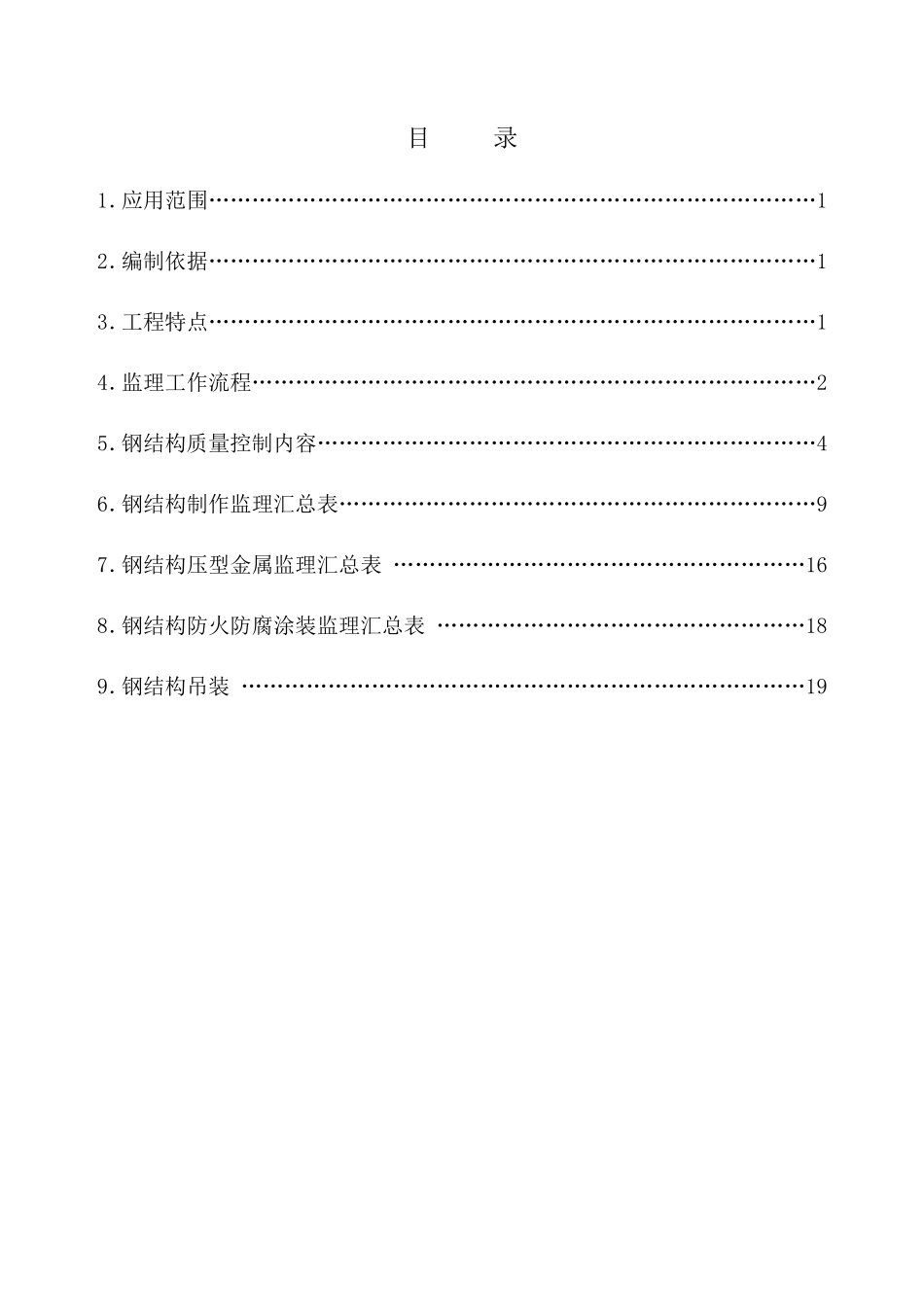

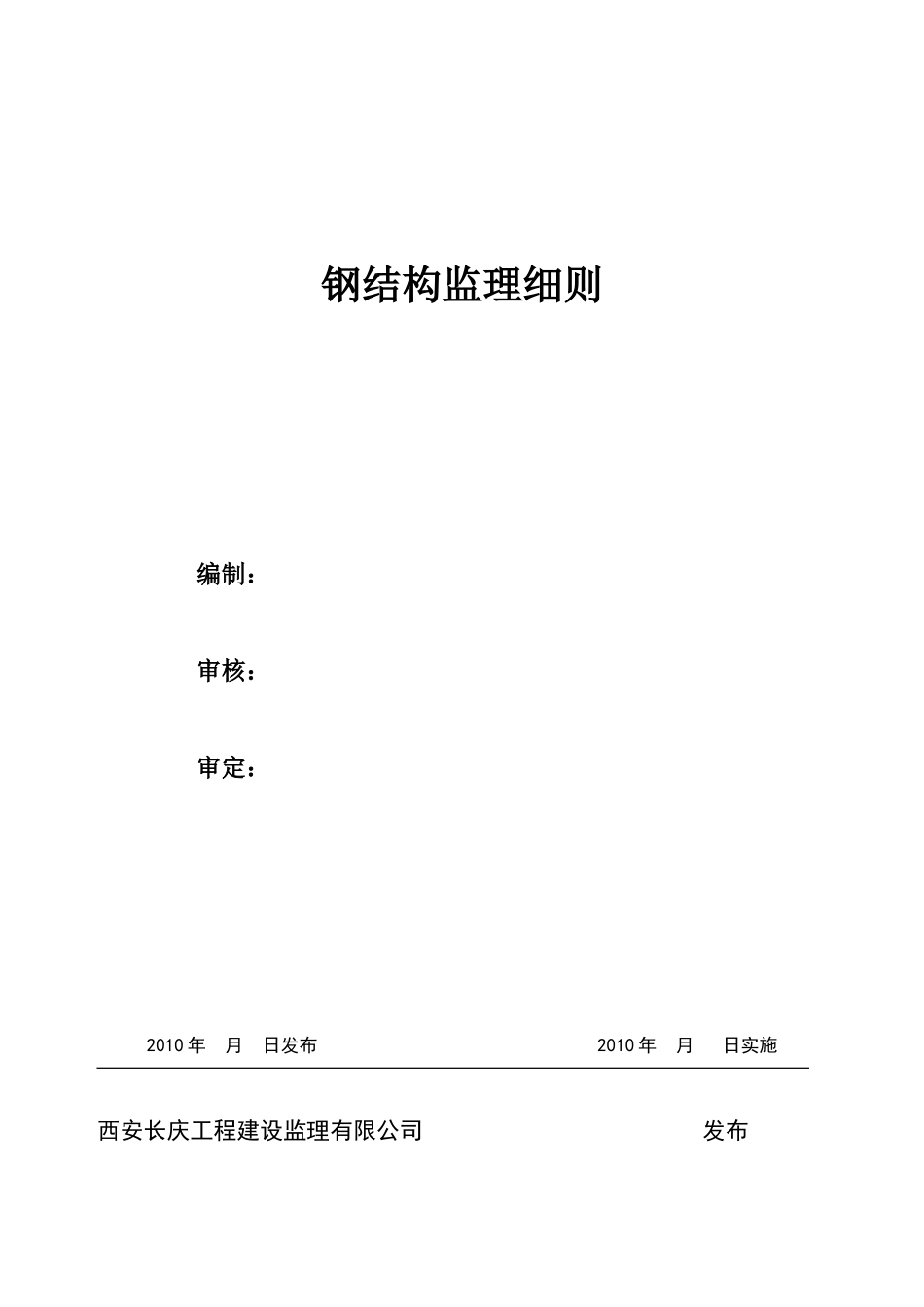

钢结构监理细则编制： 审核： 审定：2010 年 月 日发布 2010 年 月 日实施西安长庆工程建设监理有限公司 发布目 录1．应用范围…………………………………………………………………………12．编制依据…………………………………………………………………………13．工程特点…………………………………………………………………………14．监理工作流程……………………………………………………………………25．钢结构质量控制内容……………………………………………………………46．钢结构制作监理汇总表…………………………………………………………97．钢结构压型金属监理汇总表 …………………………………………………168．钢结构防火防腐涂装监理汇总表 ……………………………………………189．钢结构吊装 ……………………………………………………………………191.应用范围 本细则适用于单层工业厂房、车间、大跨度重型厂房结构以及其它钢结构工程。2.编制依据2.1 设计文件及有关图纸、变更及标准图集2.2 《建设工程监理规范》GB50310-20022.3 《建筑工程施工质量验收统一标准》GB50300-20012.4 《钢结构工程施工质量验收规范》GB50205-20012.5 《建筑钢结构焊接技术规程》JGJ81-20022.6 轻型房屋钢结构构造图集2.7 《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-912.8 《饰面型防火涂料通用技术标准》GB124412.9 《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.12.10 《涂装前钢材表面锈蚀等级和防锈等级》GB89232.11 《钢结构防火涂料应用技术规程》GECS24-902.12 《高空作业机械安全规则》JGJ5099-982.13 《建筑机械使用安全技术规程》JGJ33-20012.14 《起重机安全规程》GB60672.15 《紧固件机械性能 螺栓、螺钉和螺柱》GB3098.13.工程特点钢结构强度高、质量轻，塑性、韧性好，抗震性能优越；工业化程度高，施工进度快，所用材料单纯，加工比较简单，并能便于机械操作，易于定型化、标准化、工业化生产程度高，与传统的砌体结构和混凝土结构相比，钢结构属绿色结构建筑体系；但钢结构构件刚度小，稳定问题突出，与传统的钢筋混凝土构件相比，钢构件的长细比大，抗侧刚度、抗扭刚度都比混凝土构件小，容易丧失整体稳定；由于构件的刚度小，在加工过程以及安装过程中，容易变形；针对上述特点，监理工作在工厂加工及现场安装阶段均要严格监管，细化施工方案及技术措施、确保工程质量；消除安全隐患，杜绝一切可能出现的安全事故。4.监理工作流程图14.1 钢结构制作监理工作流程图 见证 抽查 抽查 抽查 抽查 抽查 抽查 抽查 抽查 抽查图 1：钢结构制作监理工作流程图4.2 钢结构安装监理工作流程图2熟悉图纸和技术规范学习操作规程和质量标准油漆，包装辅助材料准备出厂焊接工艺评定焊条、焊剂准备，出具合格证准备工作材料检验放样号料切割矫正加工（焊接、装配、制孔）后处理（校正等）除锈安装第二跨钢梁高强螺栓初拧、终拧门式钢架安装校正屋面钢架安装校正屋面结构支撑系统安装门式钢架安装校正钢构材料吊装顺序就位，合格证及相关检验报告钢构件检查焊条、焊剂准备，出具合证格准备工作学习操作规程和质量标准熟悉图纸和技术资料放线及验线（轴线、标高）安装钢柱、校正柱间支撑或连支梁安装大梁拼装柱脚按设计要求焊接固定焊接工具准备电焊工考核合格检查设备、工具数量及完好情况技术交底安装第一跨钢梁（需临时稳固） 参与检查 复检 复检 检查 检查 检查 检查 检查 抽查 抽查 抽查3补刷防锈漆喷涂防火涂料屋面、墙面板安装验收高强螺栓及摩擦面检查 检查 抽查 检查图 2：钢结构安装监理工作流程图5、钢结构质量控制内容5.1 原材料质量控制内容5.1.1 品种、规格、性能等的质量控制5.1.1.1 钢结构各分项工程实施现场的主要材料、零部件、成品件、标准件等产品（钢材、铸钢件、焊接材料、连接用紧固标准件、防腐防火涂料、稀释剂和固化剂、防火密封材料、橡胶垫等）的品种、规格、性能等均应符合设计要求和现行国家产品标准，并应有产品质量合格证明文件和检验报告。5.1.1....
