动设备安装工程监理实施细则(范本)-文库--监理实施细则

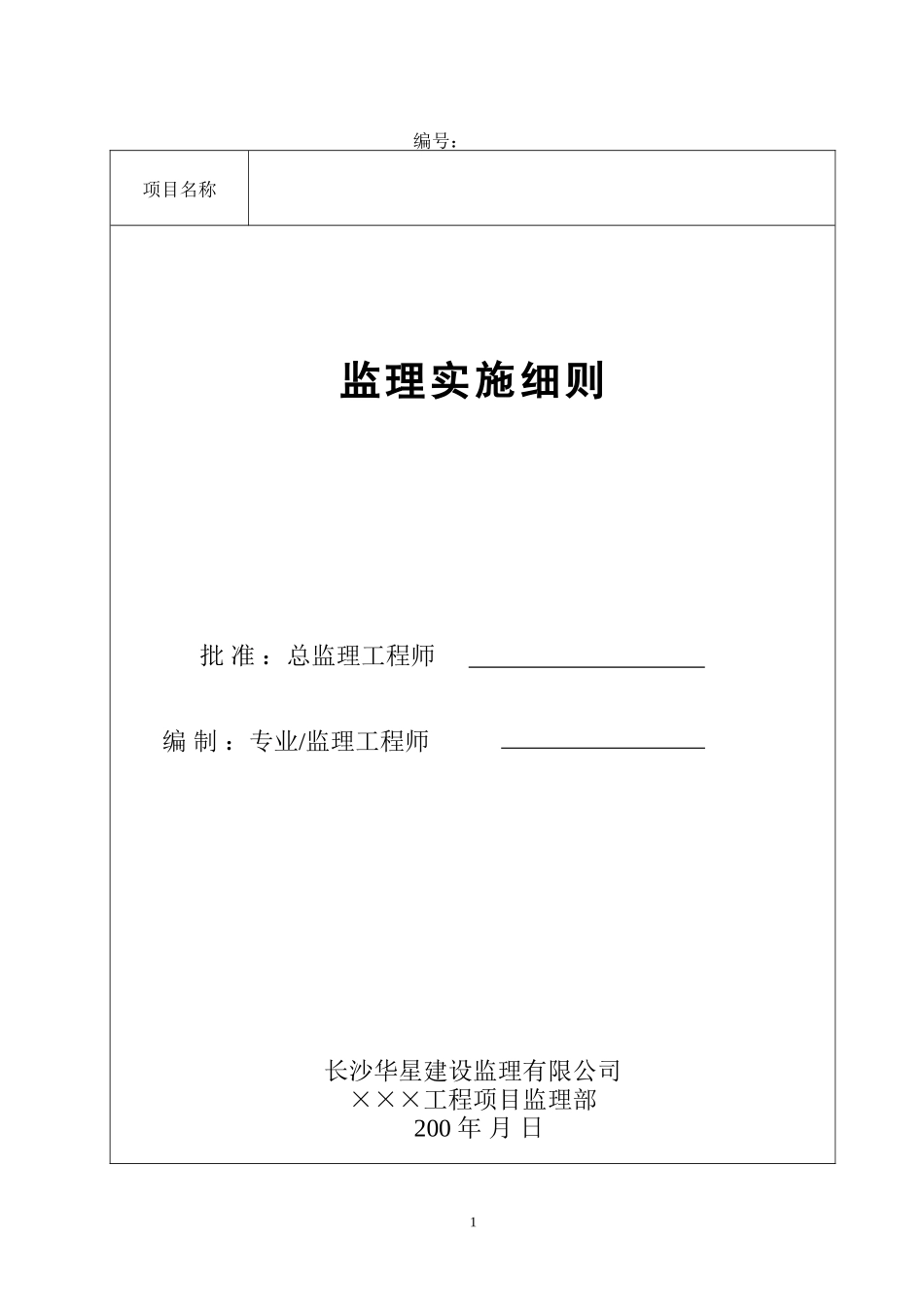

编号：项目名称监理实施细则 批 准 ：总监理工程师 编 制 ：专业/监理工程师 长沙华星建设监理有限公司×××工程项目监理部 200 年 月 日1动设备安装工程监理实施细则(范 本)1. 专业工程的特点：1.1 工程概况1.1. 1 工程名称；1.1. 2 建设地点；1.1. 3 设计单位；1.1. 4 建设单位；1.1. 5 施工单位；1.1. 6 工程规模；1.2 专业工程组成：1.2.1 动设备(以下简称“设备”)总台数，总造价；1.2.2 设备的种类和特点应根据本项目的动设备安装工程实际情况写，种类可列表表示，应突出本工程安装的动设备特点，如需吊装的超大超重等超限设备、大型压缩机/透平机/风机/泵/冷冻机/起重机/脱水干燥机/空气分离设备/破碎粉磨设备等大型机组、某些装置中的特殊设备（如膨胀干燥机、结片机、脱水机或垂直/水平输送机等振动设备、膜分离设备、电梯等）、进口设备、需现场组装的设备等。1.3 编写依据①建设工程监理规范 GB50319-2000 及石油化工建设工程项目监理规范 SH/T3903-2004；②机械设备安装工程施工及验收通用规范 GB50231-98；③压缩机、风机、泵安装工程施工及验收规范 GB50275-98；④起重设备安装工程施工及验收规范 GB50278-98；⑤现场设备、工业管道焊接工程施工及验收规范 GB50236-98；⑥连续输送设备安装工程施工及验收规范 GB50270-98；⑦破碎粉磨设备安装工程施工及验收规范 GB50276-98；⑧起重设备安装工程施工及验收规范 GB50278-98；2⑨制冷设备、空气分离设备安装工程施工及验收规范 GB50274-98；⑩通风与空调工程施工及验收规范 GB50243-97；工业设备及管道绝热工程施工及验收规范 GBJ126-89大型设备吊装工程施工工艺标准 SH/T3515-90；石油化工设备安装工程质量检验评定标准 SH3514-2001；石油化工工程建设交工技术文件规定 SH3503-2001；本项目监理规划；施工单位报审的本工程电气专业施工组织设计、设计文件和技术资料。1.4 本专业监理服务目标a)严格监管，控制工程质量达到业主预期的相关标准中的合格目标，争创优质工程；b)协调督促，控制工程进度达到业主预期的各装置的工期进度目标；c)监管防控，全面达到业主 HSE 要求，力争重大人身伤亡事故、重大设备事故等重大施工安全事故为零；d)认真核实已完合格工程量和经批准的工程变更发生的费用，协助业主控制工程建设投资在工程概算之内；e)尊重业主、热情服务、勤奋工作、履行合同，确保监理服务质量事故为零，监理连带责任施工质量/安全重大事故为零。32. 监理工作流程：熟悉图纸，将工艺图与土建图对照，核查有无矛盾或参加图纸会审专业监理工程师填写 专业监理工程师填写开工申请承建商按要求无地自容中栏目，并须附上：施工组织设计、施工方案；工人、技术人员数量；机械品种、数量；承建商、分包人资质证等审核开工申请总监审核内容包括：承建商、分包人的资质证件；特殊工种操作人员的上岗证书；施工组织设计、施工方案；特种施工机械的有效证书等。审 核 结果 承建商 修改完善 设备开箱验收 业主、承建商、监理工程师现场中间交接验收 承建商、土建施工单位、监理工程师检 验 结果验 收 结果不同意同意设备开箱检查内容：设备型号规格是否与设计相符；设备外观是否完好无损；零配件是否齐全业主解决通知土建施工单位整改 不合格不合格合格45设备安装承建商设备安装工序 * 质量验收专业监理工程师验 收 结果整改签认安装质量报验申请表专业监理工程师继续下一道工序安装或继续其他设备安装不合格合格系统强度、严密性等试验及敏感件试验、电气耐压试验等承建商现场检查旁站试验专业监理工程师试 验 结果整改 试运转前检查 业主、监理、承建商检 查 结果整改全部设备安装合格不合格合格不符合要求符合要求* 动设备安装一般分为以下工序：1.设备开箱检验、设备基础现场核实；2.设备吊装、放线就位、找正找平、二次灌浆；3.设备清洗、装配、调试；4.机组内附属设施及管道安装；5.同轴度找正/复查；6.润滑油系统检查及水、电系统确认；7.设备空负荷运转；8.设备负荷试运转。2监理工作的控制要点及目标值3.1 进度控制的要点及目标值设备...
