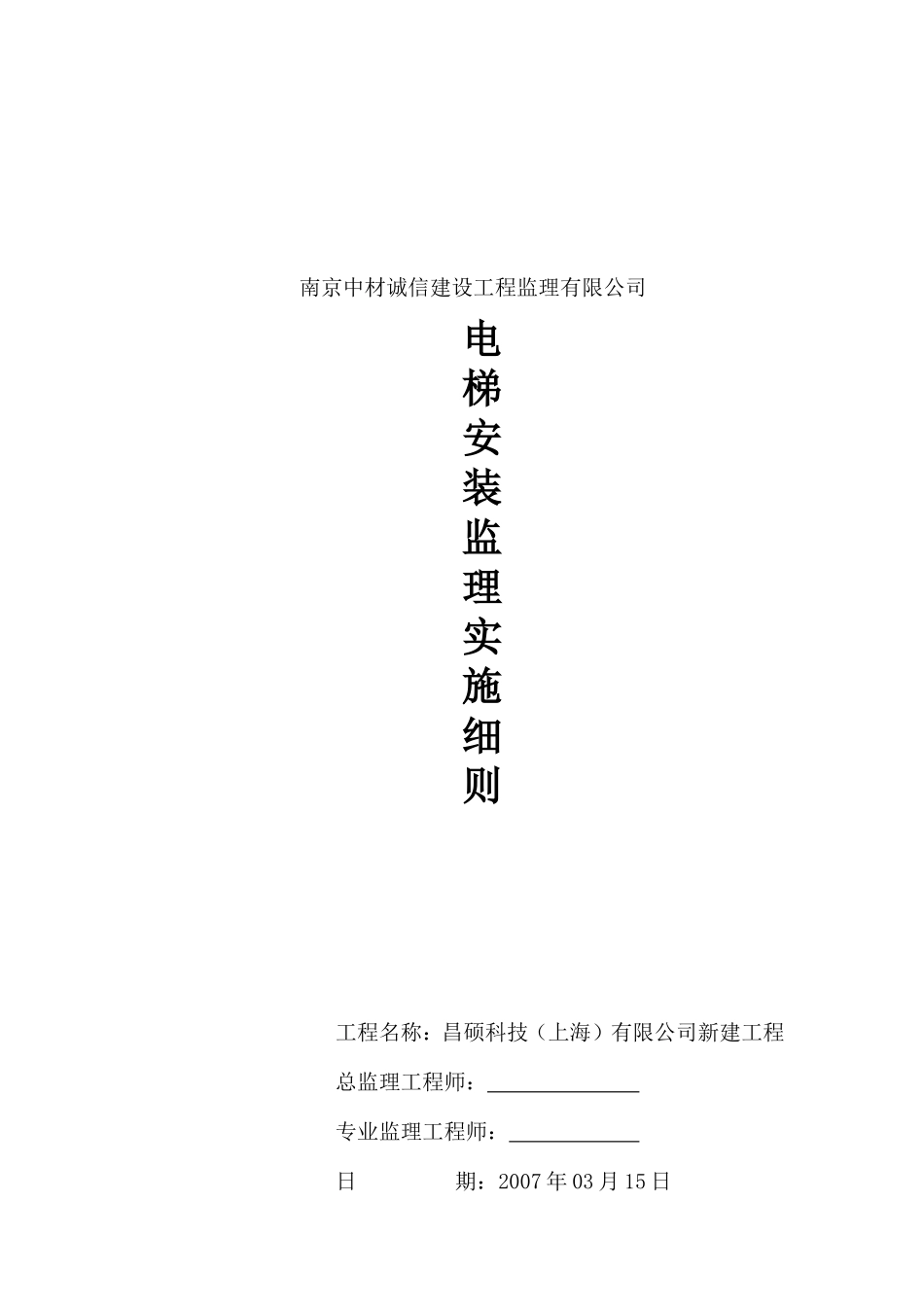

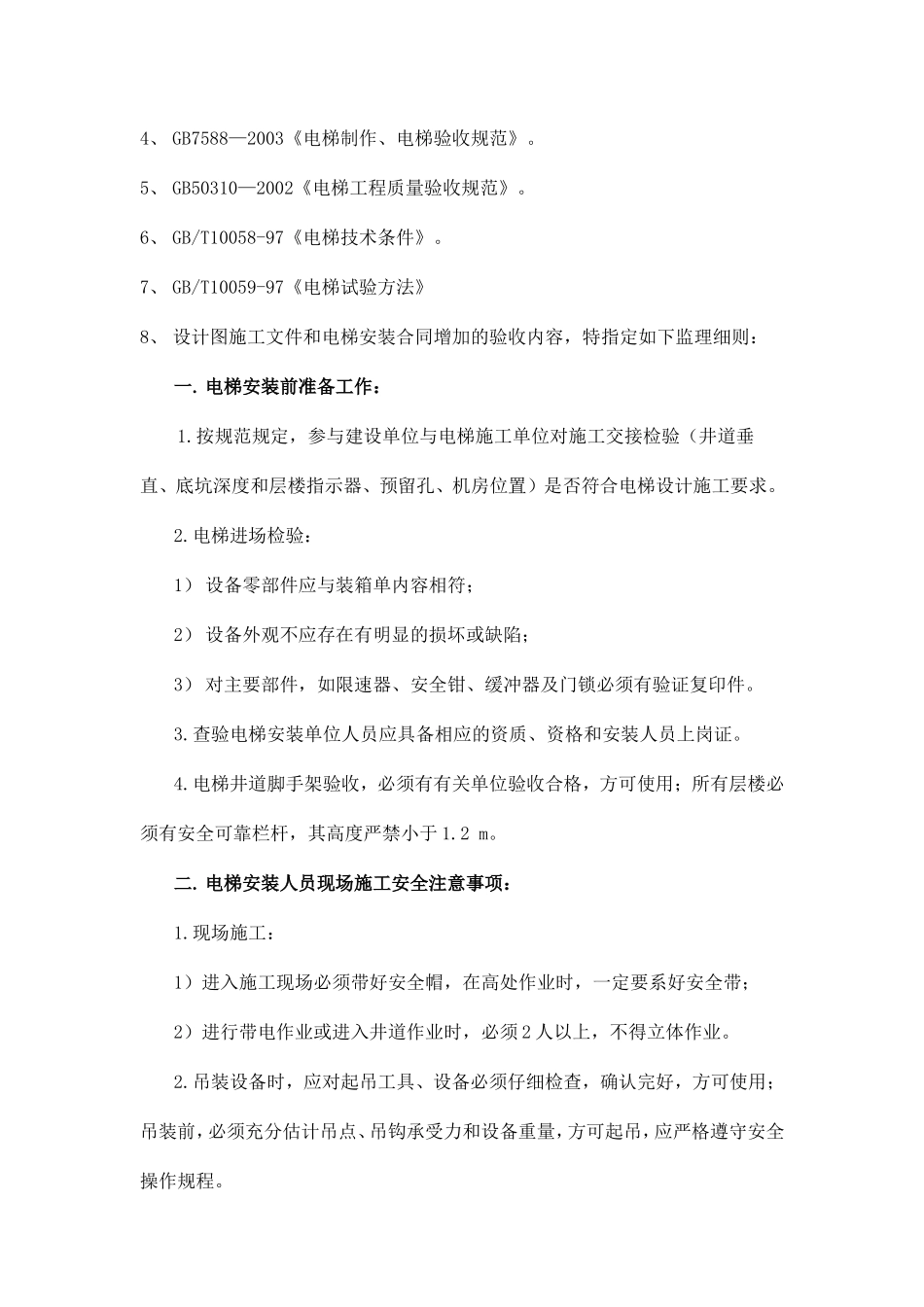

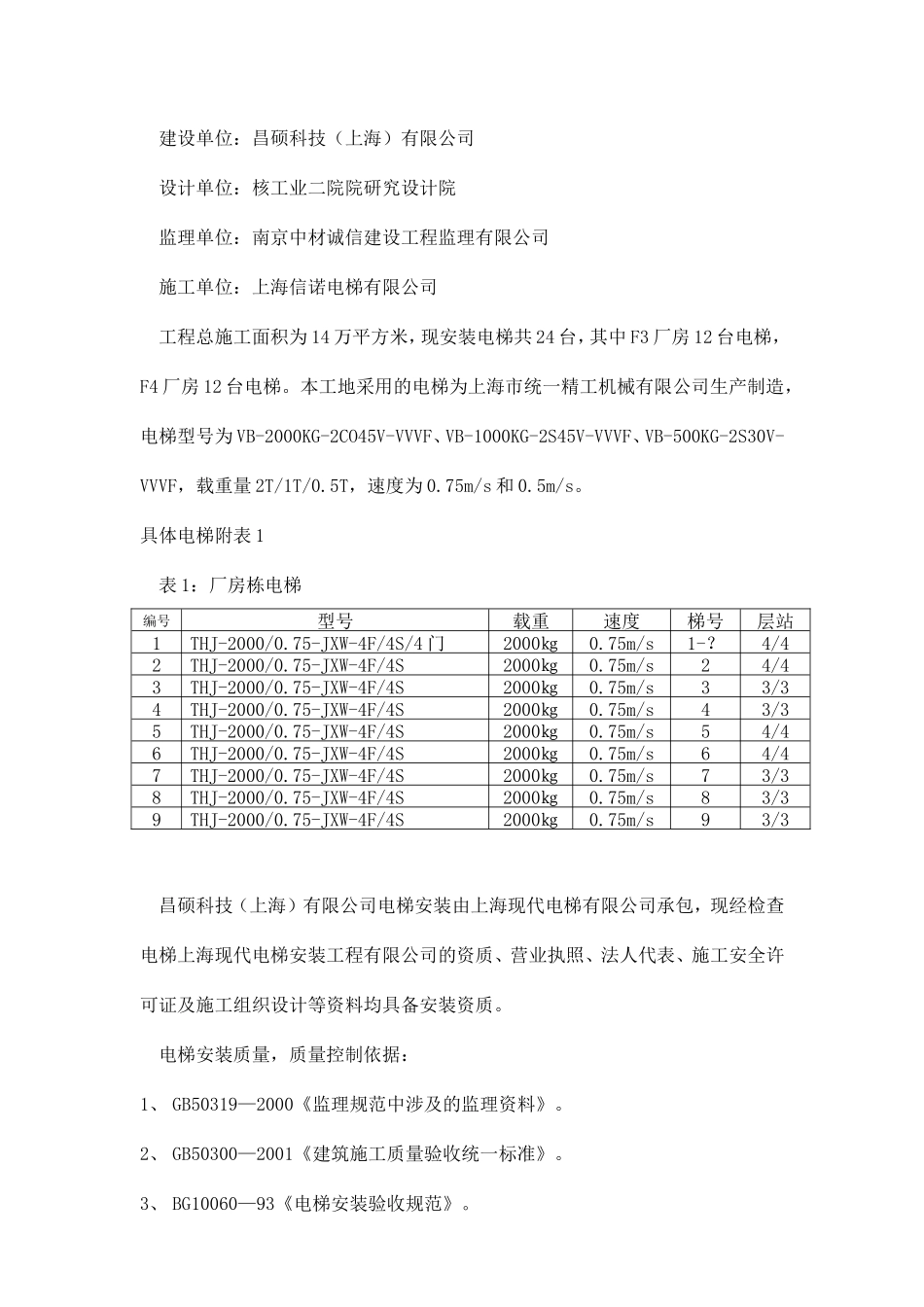

南京中材诚信建设工程监理有限公司电梯安装监理实施细则工程名称：昌硕科技（上海）有限公司新建工程总监理工程师： 专业监理工程师： 日 期：2007 年 03 月 15 日建设单位：昌硕科技（上海）有限公司设计单位：核工业二院院研究设计院监理单位：南京中材诚信建设工程监理有限公司施工单位：上海信诺电梯有限公司工程总施工面积为 14 万平方米，现安装电梯共 24 台，其中 F3 厂房 12 台电梯，F4 厂房 12 台电梯。本工地采用的电梯为上海市统一精工机械有限公司生产制造，电梯型号为 VB-2000KG-2CO45V-VVVF、VB-1000KG-2S45V-VVVF、VB-500KG-2S30V-VVVF，载重量 2T/1T/0.5T，速度为 0.75m/s 和 0.5m/s。具体电梯附表 1表 1：厂房栋电梯编号型号载重速度梯号层站1THJ-2000/0.75-JXW-4F/4S/4 门2000㎏0.75m/s1-？4/42THJ-2000/0.75-JXW-4F/4S2000㎏0.75m/s24/43THJ-2000/0.75-JXW-4F/4S2000㎏0.75m/s33/34THJ-2000/0.75-JXW-4F/4S2000㎏0.75m/s43/35THJ-2000/0.75-JXW-4F/4S2000㎏0.75m/s54/46THJ-2000/0.75-JXW-4F/4S2000㎏0.75m/s64/47THJ-2000/0.75-JXW-4F/4S2000㎏0.75m/s73/38THJ-2000/0.75-JXW-4F/4S2000㎏0.75m/s83/39THJ-2000/0.75-JXW-4F/4S2000㎏0.75m/s93/3昌硕科技（上海）有限公司电梯安装由上海现代电梯有限公司承包，现经检查电梯上海现代电梯安装工程有限公司的资质、营业执照、法人代表、施工安全许可证及施工组织设计等资料均具备安装资质。电梯安装质量，质量控制依据：1、 GB50319—2000《监理规范中涉及的监理资料》。2、 GB50300—2001《建筑施工质量验收统一标准》。3、 BG10060—93《电梯安装验收规范》。4、 GB7588—2003《电梯制作、电梯验收规范》。5、 GB50310—2002《电梯工程质量验收规范》。6、 GB/T10058-97《电梯技术条件》。7、 GB/T10059-97《电梯试验方法》8、 设计图施工文件和电梯安装合同增加的验收内容，特指定如下监理细则：一. 电梯安装前准备工作：1.按规范规定，参与建设单位与电梯施工单位对施工交接检验（井道垂直、底坑深度和层楼指示器、预留孔、机房位置）是否符合电梯设计施工要求。2.电梯进场检验：1） 设备零部件应与装箱单内容相符；2） 设备外观不应存在有明显的损坏或缺陷；3） 对主要部件，如限速器、安全钳、缓冲器及门锁必须有验证复印件。3.查验电梯安装单位人员应具备相应的资质、资格和安装人员上岗证。4.电梯井道脚手架验收，必须有有关单位验收合格，方可使用；所有层楼必须有安全可靠栏杆，其高度严禁小于 1.2 m。二. 电梯安装人员现场施工安全注意事项：1.现场施工：1）进入施工现场必须带好安全帽，在高处作业时，一定要系好安全带；2）进行带电作业或进入井道作业时，必须 2 人以上，不得立体作业。2.吊装设备时，应对起吊工具、设备必须仔细检查，确认完好，方可使用；吊装前，必须充分估计吊点、吊钩承受力和设备重量，方可起吊，应严格遵守安全操作规程。3.电梯施工中，凡需要动用明火时，应做好防火措施，动用明火后，应仔细检查现场，清除火苗隐患。三. 电梯安装质量（电气部分）：1.所有电气设备及导管、线槽的外露可导电部分均必须可靠接地（PE）。2.保护接地（接零）系统必须良好；对电线管、线槽、中间箱的跨接接地必须紧密，牢固无遗漏；零线和接地线应始终分开。3.导体之间及导体与地之间的绝缘电阻：1） 动力安全电路装置为不得小于 0.5MΏ，2） 控制照明、信号不得小于 0.25 MΏ。4.接地支线应分别直接接至接地干线接线柱上，不得互相连接后再接地。四. 导轨与导轨支架：1. 导轨支架间距（按照施工方案内中间支架间距不大于 2.5 米），支架安装、埋入、焊接按设计要求操作，固定牢固、可靠。2.导轨不准直接与支架固定，应采用导轨压板固定，固定一定要牢固。导轨垂直度：轿厢导轨每 5 米不得大于 0.6 mm ，对重导轨每 5 米不得大于 1mm,导轨之间距离，轿厢导轨距为 0 不得大于 2mm，对重导轨距为 0 不得大于 3mm。3.导轨接头处台阶不应大于 0.05 mm，超过时应修平，修整长度应大于150mm。五. 门系统：1.层门、地坎与轿厢之...
