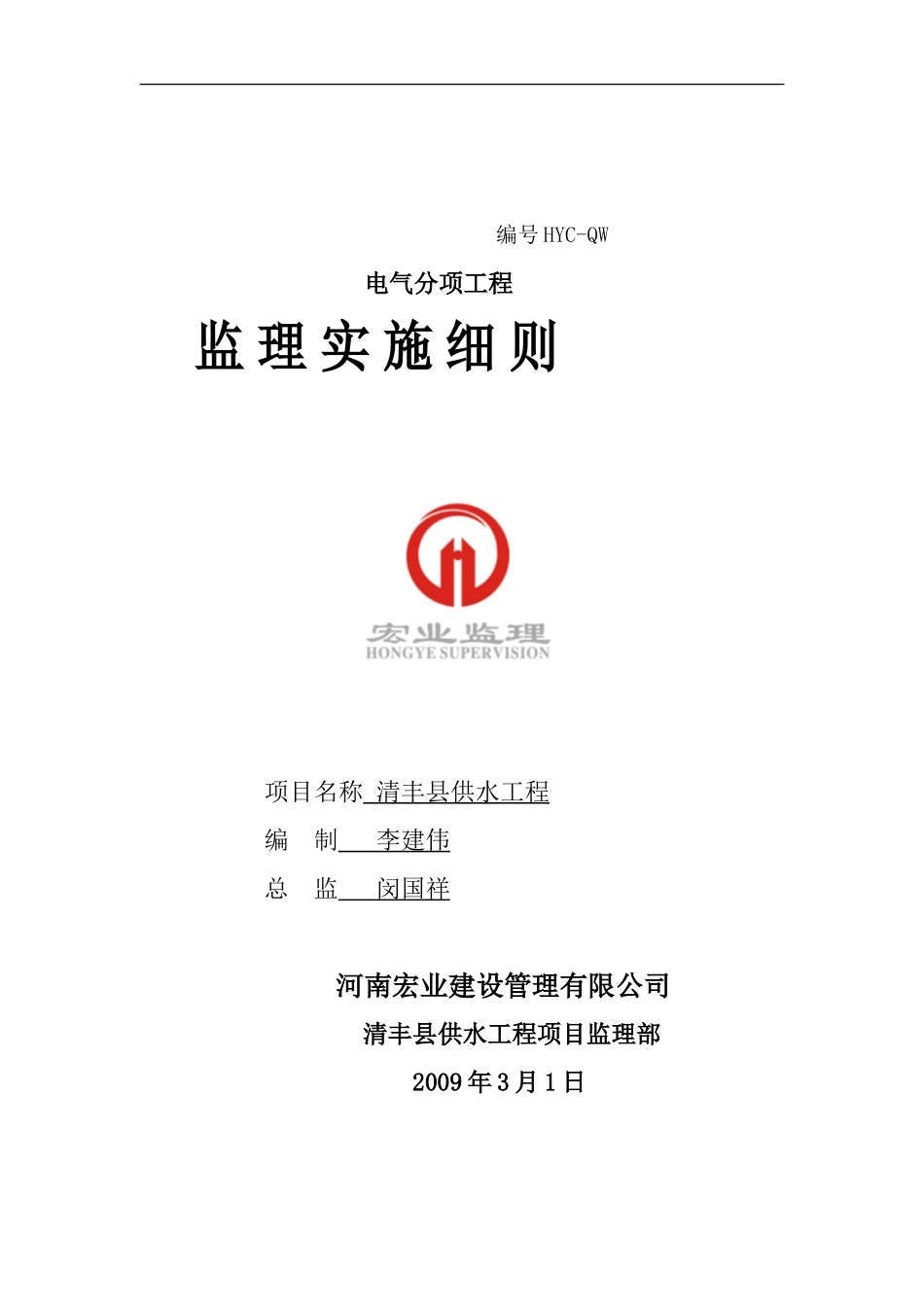

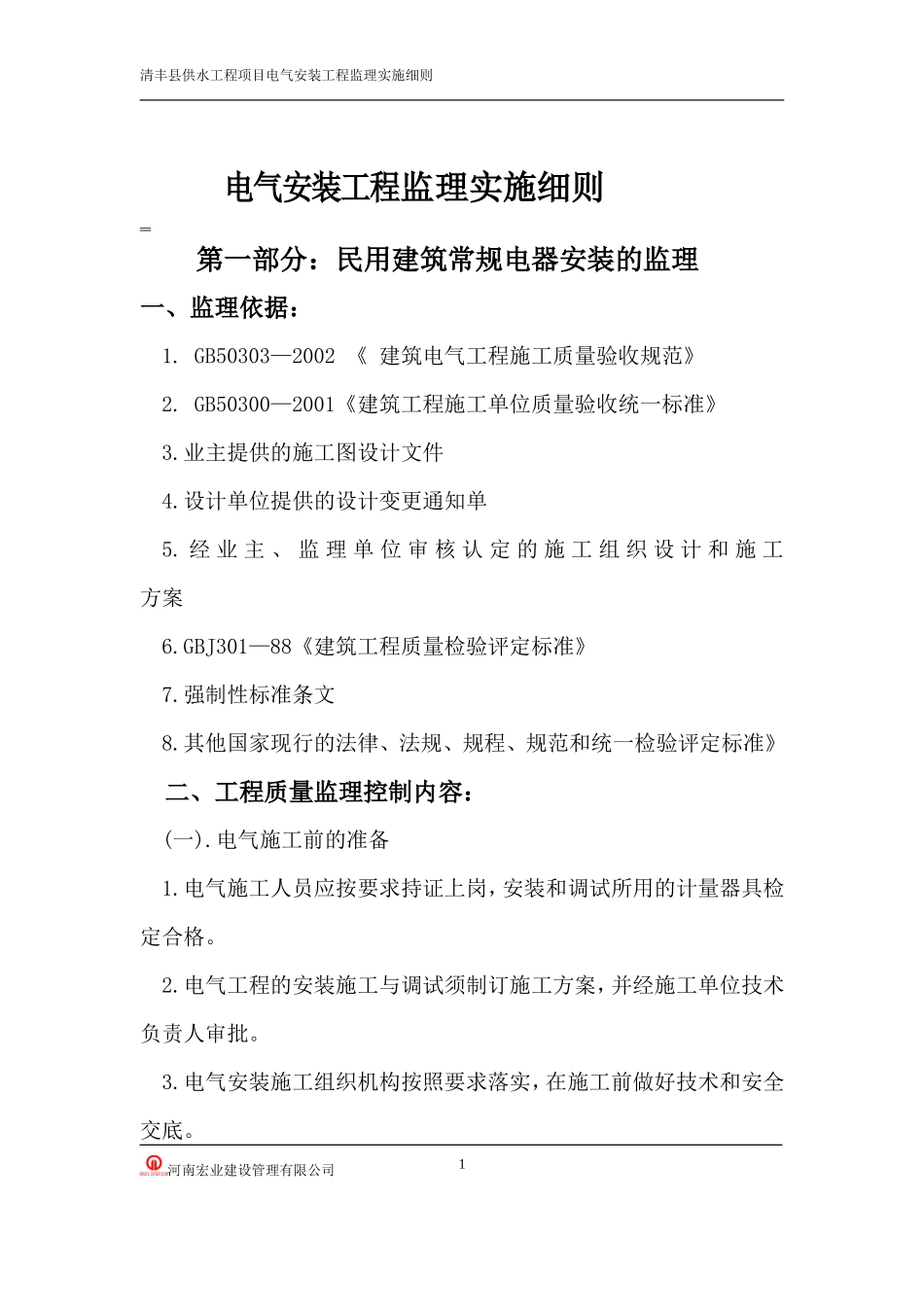

编号 HYC-QW电气分项工程 监 理 实 施 细 则项目名称 清丰县供水工程 编 制 李建伟 总 监 闵国祥 河南宏业建设管理有限公司清丰县供水工程项目监理部 2009 年 3 月 1 日清丰县供水工程项目电气安装工程监理实施细则电气安装工程监理实施细则 第一部分：民用建筑常规电器安装的监理一、监理依据：1. GB50303—2002 《 建筑电气工程施工质量验收规范》2. GB50300—2001《建筑工程施工单位质量验收统一标准》3.业主提供的施工图设计文件4.设计单位提供的设计变更通知单5. 经 业 主 、 监 理 单 位 审 核 认 定 的 施 工 组 织 设 计 和 施 工 方案6.GBJ301—88《建筑工程质量检验评定标准》7.强制性标准条文8.其他国家现行的法律、法规、规程、规范和统一检验评定标准》二、工程质量监理控制内容：(一).电气施工前的准备1.电气施工人员应按要求持证上岗，安装和调试所用的计量器具检定合格。2.电气工程的安装施工与调试须制订施工方案，并经施工单位技术负责人审批。3.电气安装施工组织机构按照要求落实，在施工前做好技术和安全交底。河南宏业建设管理有限公司1清丰县供水工程项目电气安装工程监理实施细则(二).电气材料质量控制1.电气施工所用的材料、成品、半成品和设备在进场时，应有合格证及质量证明文件，进口产品必须有中文标示和中文合格证及质量证明文件，发现有问题或有争议时，应当抽取样本，送到有资质的试验室，必须符合有关标准的规定方可使用。2.材料进场时，必须通知监理单位专业监理工程师现场实查验收，首先应检查出场质量证明文件，与实物对照检查，核实无误后，准予进场。3.进口产品、设备进场时，还须有商检部门证明资料，中文标示符合规定要求。4.认真建立健全材料台帐制度，做到每进一批即时按实归入台帐，并由建设单位和监理单位相关负责人签字认可。(三).施工过程质量控制标准1.施工前，应认真检查所用材料，符合标准要求，方准予下料加工，投入生产使用。2.在砌体施工中，导管施工应采取预埋的方法，与土建施工配合，金属导管的接头、弯头应做套管焊接，严禁对口熔焊，非金属导管应粘接，做弯头时应避免管子变形。3.在砌体上剔槽埋设时，导管的保护层厚度要大于 15mm，抹面时采用 M10 水泥砂浆。4.埋设在混凝土内的导管，应采用中型以上的导管，依图纸尽量避河南宏业建设管理有限公司2清丰县供水工程项目电气安装工程监理实施细则免转弯，固定后检查是否有变形，连接处是否封闭严密，在混凝土浇注施工时要再次检查导管排放。5.金属导管的内外壁要进行防腐处理，在混凝土内的金属导管可只做内壁防腐。6.电线施工前，应先完成导管与配电箱、配电柜的的连接，将导管内的异物清理干净，钢管要检查接地连接并加护口，才能穿入电线。7.不同回路的电线要分别穿于不同的导管之中，单相或三相的交流单芯电缆，不得单独穿于钢导管之中。8.同一单位工程所穿的电线绝缘层颜色应当选择一致，地线用黄绿相间，零线用淡兰色，相线用黄（A）、绿（B）、红（C）。9.配电箱的安装必须要有可靠的接地或接零，箱内配线应整齐无绞接，同一端子上导线连接不多于 2 根，箱内开关动作灵活，带有漏电保护的回路，漏电保护装置动作电流应不大于 30mΑ，动作时间不大于 0.1s，电线、电缆的回路标记应清晰，编号准确箱体开孔应与导管适配。10.配电箱的安装必须要有可靠的接地或接零，箱内配线应整齐无绞接，同一端子上导线连接不多于 2 根，箱内开关动作灵活，带有漏电保护的回路，漏电保护装置动作电流应不大于 30mΑ，动作时间不大于 0.1s，电线、电缆的回路标记应清晰，编号准确箱体开孔应与导管适配。 11.灯具的安装应符合以下要求：河南宏业建设管理有限公司3清丰县供水工程项目电气安装工程监理实施细则(1).灯具自重大于 3Kg 时，应固定在螺栓或预埋件上。(2).软线吊灯一般采用软电线吊装，当灯重大于 0.5Kg 时应加装吊链，使电线不受力。(3).每个灯具固定用螺钉应不少于 2 个。(4).灯具的安装高度应符合设计要求。(5).灯具的绝缘外壳应当不破损，无漏电，带开关的灯具，开关部位应无裸露的金属。(6).软线与...
