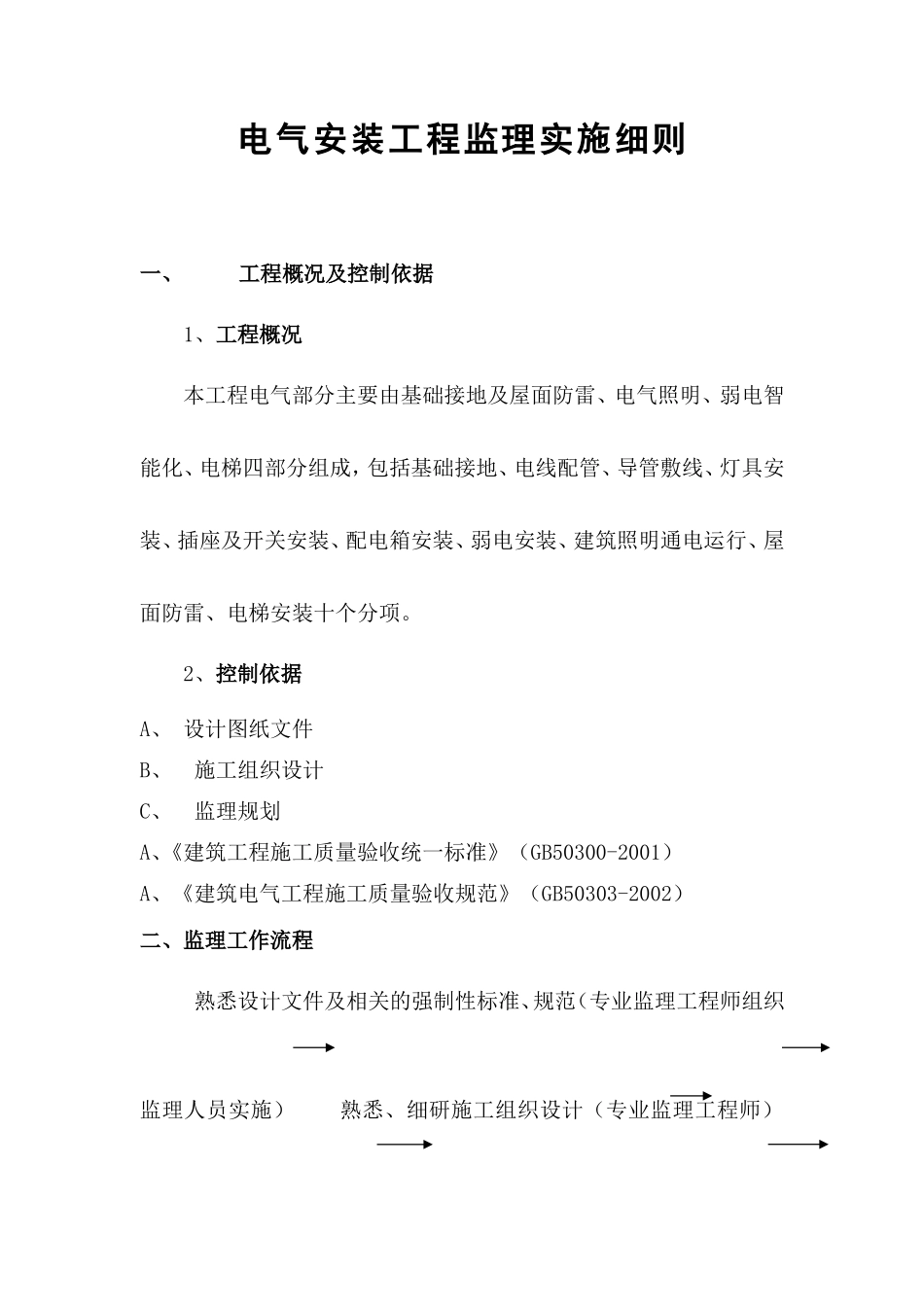

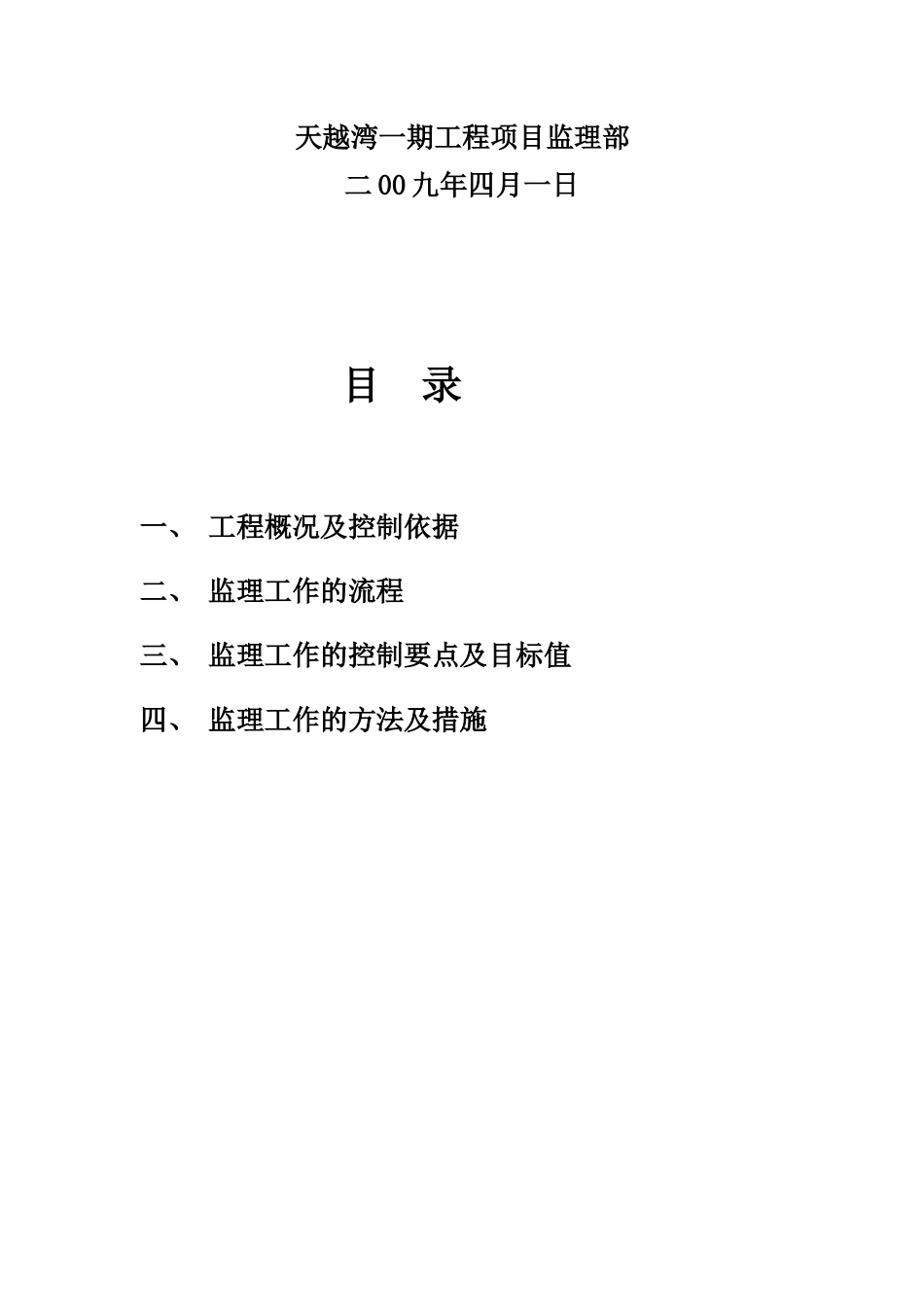

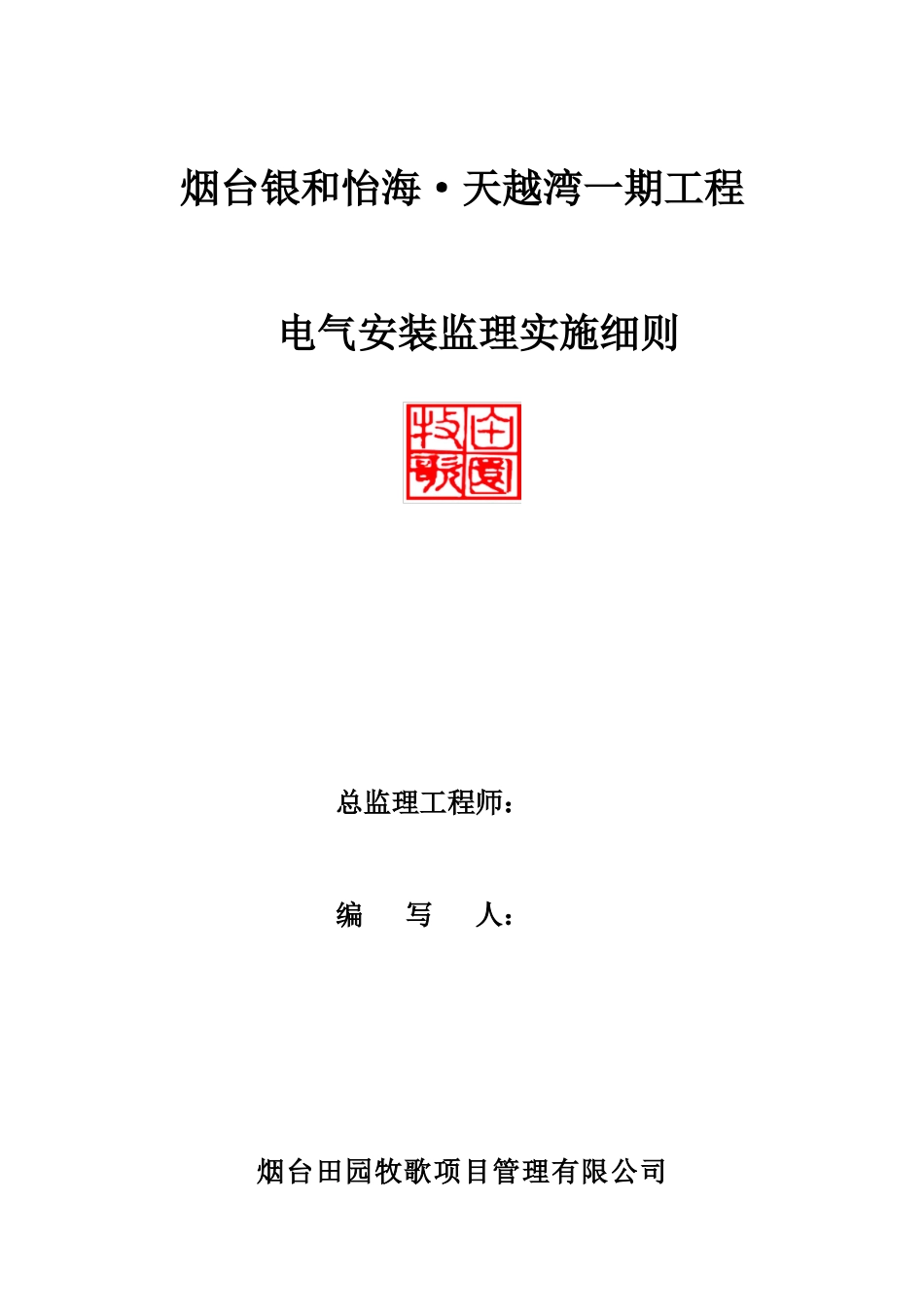

烟台银和怡海·天越湾一期工程 电气安装监理实施细则总监理工程师：编 写 人：烟台田园牧歌项目管理有限公司天越湾一期工程项目监理部 二 00 九年四月一日目 录一、 工程概况及控制依据二、 监理工作的流程三、 监理工作的控制要点及目标值四、 监理工作的方法及措施电气安装工程监理实施细则一、工程概况及控制依据1、工程概况本工程电气部分主要由基础接地及屋面防雷、电气照明、弱电智能化、电梯四部分组成，包括基础接地、电线配管、导管敷线、灯具安装、插座及开关安装、配电箱安装、弱电安装、建筑照明通电运行、屋面防雷、电梯安装十个分项。2、控制依据A、 设计图纸文件B、 施工组织设计C、 监理规划A、《建筑工程施工质量验收统一标准》（GB50300-2001）A、《建筑电气工程施工质量验收规范》（GB50303-2002）二、监理工作流程 熟悉设计文件及相关的强制性标准、规范（专业监理工程师组织监理人员实施） 熟悉、细研施工组织设计（专业监理工程师） 审核施工单位提报的施工组织设计（专业监理工程师） 原材料验收（专业监理工程师） 各分项工程验收（专业监理工程师） 建筑电气分部工程验收（总监） 。 三、 监理工作的控制要点及目标值（一）、控制要点 1、严格审核施工单位提报的施工组织设计。2、检查进场材料及技术保证资料，不合格的材料拒绝进场，严把材料进场关。 3、严格检查各检验批、分项施工质量。 4、按照现行质量验收规范进行检查验收。（二）、目标值：质量等级：合格四、监理工作的方法及措施： 1、工期控制： 要求施工单位根据合同工期要求，提出工程总进度计划，项目监理部对工程总进度计划进行审查，是否满足竣工日期要求，安排是否科学合理，提出意见。 在总进度计划安排下，要求施工单位做出周计划、并根据工程特点做到及时分析，每天调度，确保施工计划的落实。2、质量控制： A：掌握和熟悉质量控制的技术依据 B：审查施工队伍的资质： 总承包单位的资质在招标阶段已经进行了检查，开工时，应检查承包单位专业管理人员是否到位。 C：审查施工单位提交的施工组织设计或施工方案 施工组织设计或施工方案，对保证工程质量应有可靠的技术和组织措施； D：工程所需原材料、半成品的质量控制 审核工程所用材料、半成品的出厂证明，技术合格证或质保证书；抽样检测报告。 E：施工机械的质量控制（1）、凡直接危及工程质量的施工机械，应按技术说明书查验其相应的技术性能，不符合要求的不得在工程中采用； （2）、施工中使用的衡器、量具、计量装置等设备，应有相应的技术合格证，正式使用前应进行校验或校正。 要求施工单位提交针对当前工程质量通病制定的技术措施；F：针对工程项目的具体情况，要求施工单位提交为保证工程质量而制定的质量预控措施。G：配管控制（1）镀锌钢管应丝接，用接地线卡跨接（不小于 4mm2 的 BV线），非砼内需防腐处理。（2）套丝时管口应清除飞刺、毛边。（3）钢管进出分线盒、开关盒、灯头盒、配电箱等应加锁紧螺母固定，并应加护口保护，盒箱内露出的长度宜为 3~5mm，露出锁紧螺母的螺纹宜为 2~4 丝。（4）进户过墙应加套管，并加防水处理。（5）焊接钢管套管连接时，对口应在套管的中心，套管四周应满焊，套管长度宜为管子外径的 1.5~3 倍。（6）进入落地配电箱管路应整齐，高出基础面 50~80mm；到设备的管路出口距地面应为 200~250mm，用 PVC 管时，出地面用钢管保护。（7）吊顶内敷设应固定。（8）电缆从地下引出时，所穿的钢管保护管应作喇叭口。H：金属软管（1）、吊顶内灯头盒、钢管至灯具、风机盘管应采用金属普利卡管。（2）、长度不宜大于 2m，与设备、器具、钢管应使用专用接头，连接处密封可靠。（3）、弯曲半径不小于金属软管外径的 6 倍。（4）固定点间距不大于 1m,管卡与终端、弯头中心的距离宜为300mm。（5）、金属软管与钢管连接处应加专用接地线跨接。 I：配线工程控制（1）管内穿线应在抹灰工程结束后进行，并应提前进行管内清扫，检查有无阻塞，将盒、箱内的木花清除，如管内有潮气，应用铁丝牵干燥布擦干。（2）穿线前应配好护口，防止拉伤导线绝...
