电气安装工程监理实施细则-文库--监理实施细则

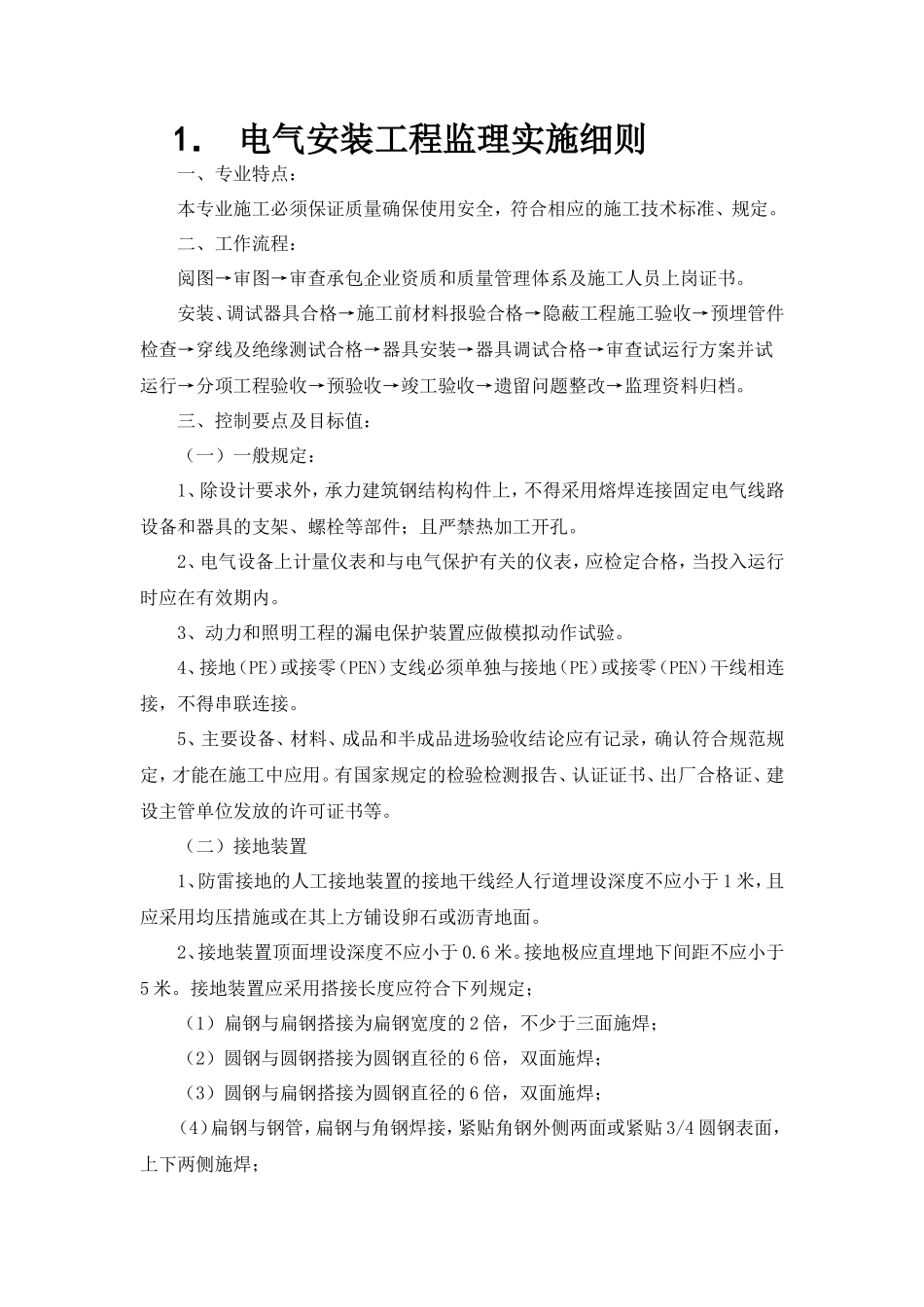

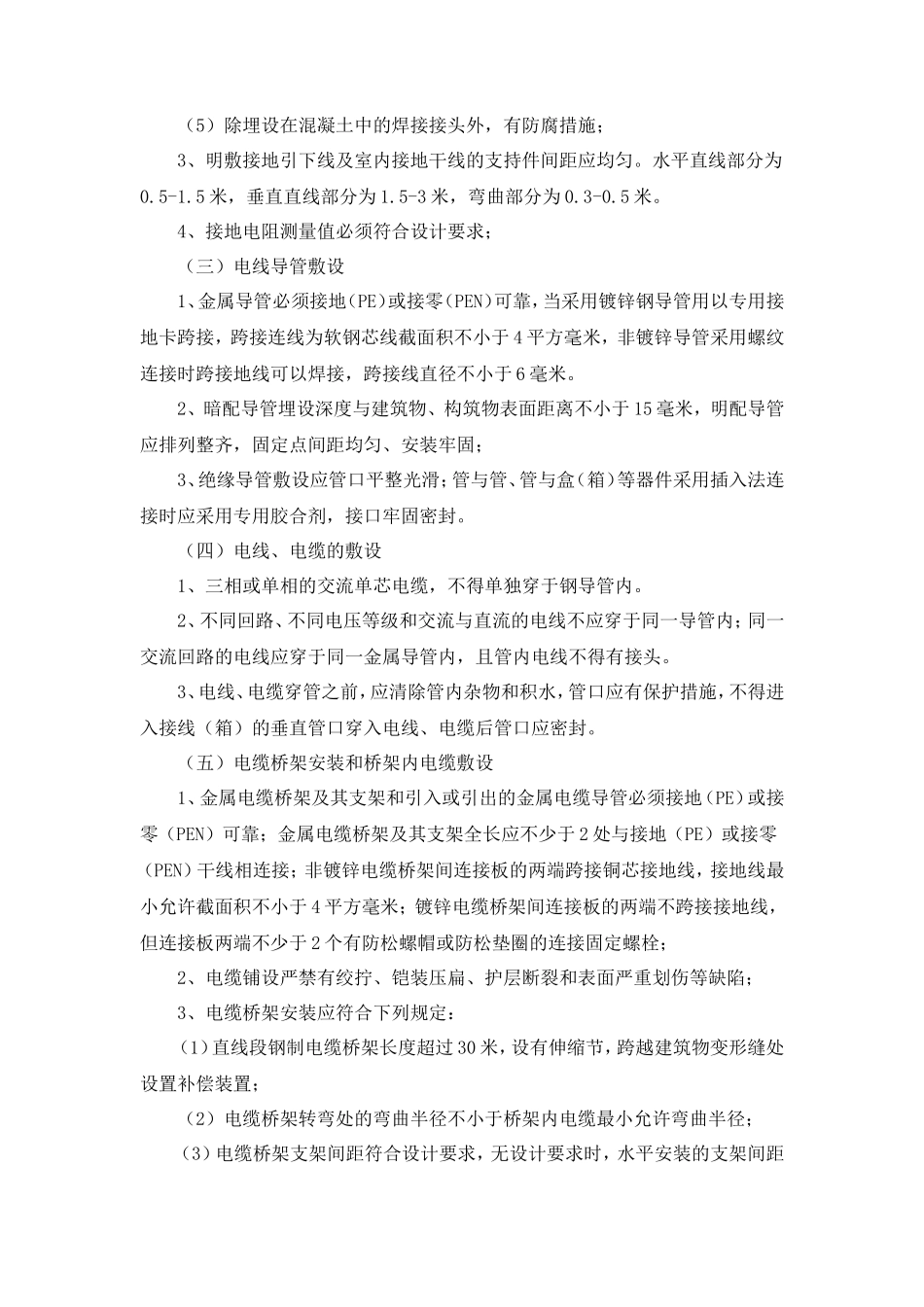

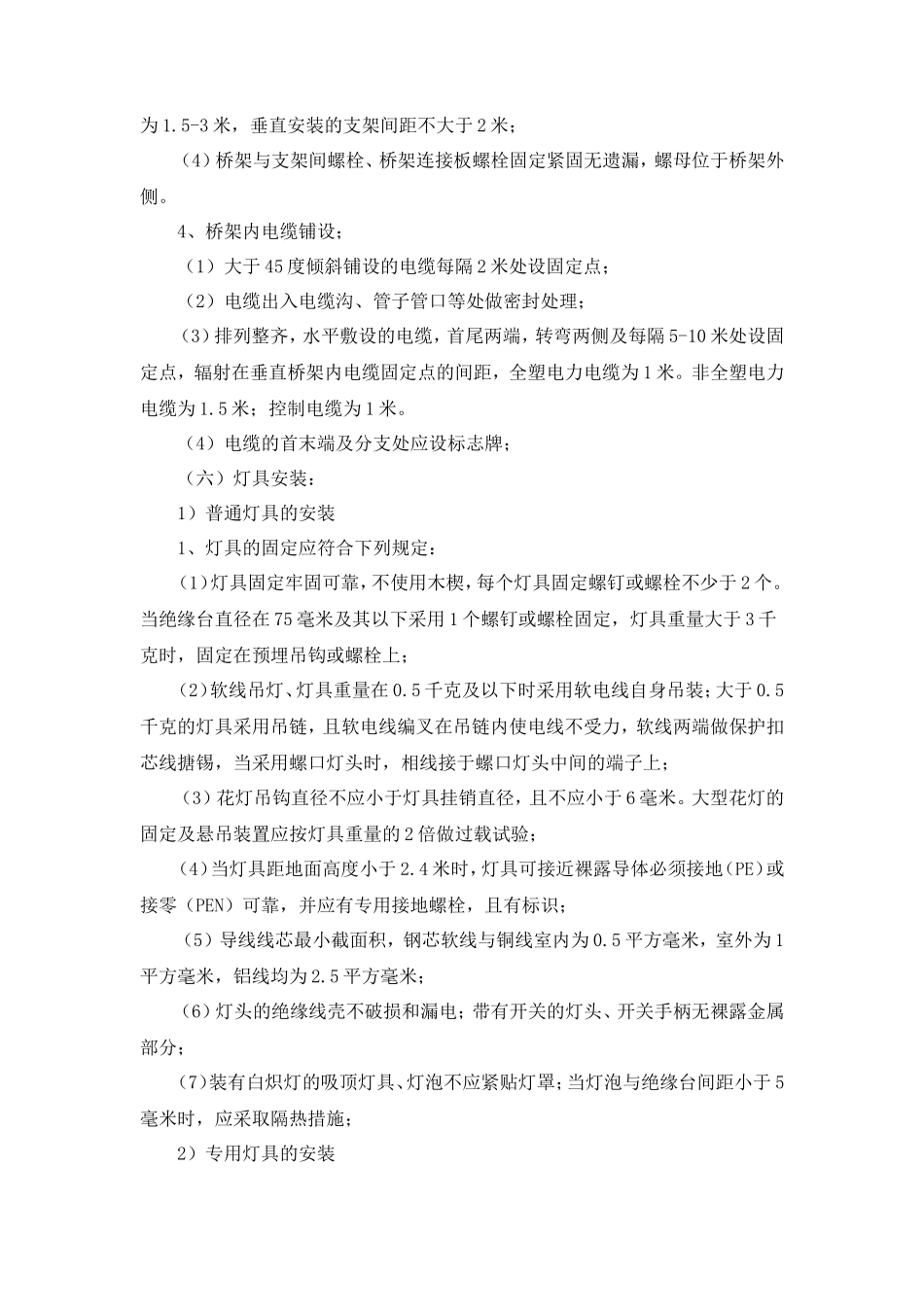

1． 电气安装工程监理实施细则一、专业特点：本专业施工必须保证质量确保使用安全，符合相应的施工技术标准、规定。二、工作流程：阅图→审图→审查承包企业资质和质量管理体系及施工人员上岗证书。安装、调试器具合格→施工前材料报验合格→隐蔽工程施工验收→预埋管件检查→穿线及绝缘测试合格→器具安装→器具调试合格→审查试运行方案并试运行→分项工程验收→预验收→竣工验收→遗留问题整改→监理资料归档。三、控制要点及目标值：（一）一般规定：1、除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路设备和器具的支架、螺栓等部件；且严禁热加工开孔。2、电气设备上计量仪表和与电气保护有关的仪表，应检定合格，当投入运行时应在有效期内。3、动力和照明工程的漏电保护装置应做模拟动作试验。4、接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。5、主要设备、材料、成品和半成品进场验收结论应有记录，确认符合规范规定，才能在施工中应用。有国家规定的检验检测报告、认证证书、出厂合格证、建设主管单位发放的许可证书等。（二）接地装置1、防雷接地的人工接地装置的接地干线经人行道埋设深度不应小于 1 米，且应采用均压措施或在其上方铺设卵石或沥青地面。2、接地装置顶面埋设深度不应小于 0.6 米。接地极应直埋地下间距不应小于5 米。接地装置应采用搭接长度应符合下列规定；（1）扁钢与扁钢搭接为扁钢宽度的 2 倍，不少于三面施焊；（2）圆钢与圆钢搭接为圆钢直径的 6 倍，双面施焊；（3）圆钢与扁钢搭接为圆钢直径的 6 倍，双面施焊；（4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面或紧贴 3/4 圆钢表面，上下两侧施焊；（5）除埋设在混凝土中的焊接接头外，有防腐措施；3、明敷接地引下线及室内接地干线的支持件间距应均匀。水平直线部分为0.5-1.5 米，垂直直线部分为 1.5-3 米，弯曲部分为 0.3-0.5 米。4、接地电阻测量值必须符合设计要求；（三）电线导管敷设1、金属导管必须接地（PE）或接零（PEN）可靠，当采用镀锌钢导管用以专用接地卡跨接，跨接连线为软钢芯线截面积不小于 4 平方毫米，非镀锌导管采用螺纹连接时跨接地线可以焊接，跨接线直径不小于 6 毫米。2、暗配导管埋设深度与建筑物、构筑物表面距离不小于 15 毫米，明配导管应排列整齐，固定点间距均匀、安装牢固；3、绝缘导管敷设应管口平整光滑；管与管、管与盒（箱）等器件采用插入法连接时应采用专用胶合剂，接口牢固密封。（四）电线、电缆的敷设1、三相或单相的交流单芯电缆，不得单独穿于钢导管内。2、不同回路、不同电压等级和交流与直流的电线不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。3、电线、电缆穿管之前，应清除管内杂物和积水，管口应有保护措施，不得进入接线（箱）的垂直管口穿入电线、电缆后管口应密封。（五）电缆桥架安装和桥架内电缆敷设1、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠；金属电缆桥架及其支架全长应不少于 2 处与接地（PE）或接零（PEN）干线相连接；非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于 4 平方毫米；镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓；2、电缆铺设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷；3、电缆桥架安装应符合下列规定：（1）直线段钢制电缆桥架长度超过 30 米，设有伸缩节，跨越建筑物变形缝处设置补偿装置；（2）电缆桥架转弯处的弯曲半径不小于桥架内电缆最小允许弯曲半径；（3）电缆桥架支架间距符合设计要求，无设计要求时，水平安装的支架间距为 1.5-3 米，垂直安装的支架间距不大于 2 米；（4）桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧。4、桥架内电缆铺设；（1）大于 45 度倾斜铺设的电缆每隔 2 米处设固定点；（2）电缆出入电缆沟、管子管口等处做密封处理；（3）排列整齐，水平敷设的电缆，首尾两端，...
