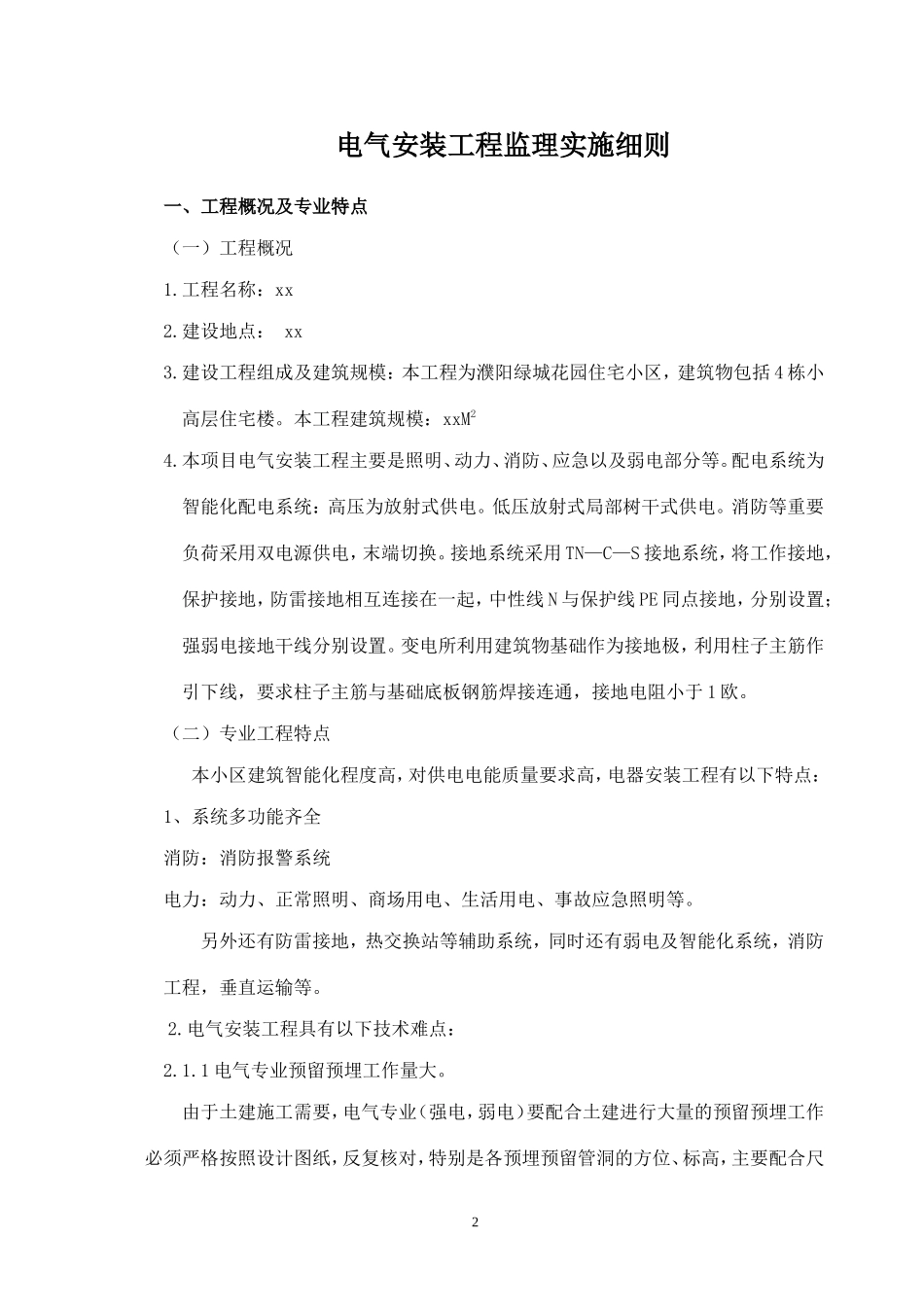

安装工程监理实施细则 项目名称： 编 制： 总 监： xx 有限公司xx 目监理部 xxxx 年 x 月 x 日1电气安装工程监理实施细则一、工程概况及专业特点（一）工程概况1.工程名称：xx2.建设地点： xx3.建设工程组成及建筑规模：本工程为濮阳绿城花园住宅小区，建筑物包括 4 栋小高层住宅楼。本工程建筑规模：xxM24.本项目电气安装工程主要是照明、动力、消防、应急以及弱电部分等。配电系统为智能化配电系统：高压为放射式供电。低压放射式局部树干式供电。消防等重要负荷采用双电源供电，末端切换。接地系统采用 TN—C—S 接地系统，将工作接地，保护接地，防雷接地相互连接在一起，中性线 N 与保护线 PE 同点接地，分别设置；强弱电接地干线分别设置。变电所利用建筑物基础作为接地极，利用柱子主筋作引下线，要求柱子主筋与基础底板钢筋焊接连通，接地电阻小于 1 欧。（二）专业工程特点本小区建筑智能化程度高，对供电电能质量要求高，电器安装工程有以下特点：1、系统多功能齐全消防：消防报警系统电力：动力、正常照明、商场用电、生活用电、事故应急照明等。另外还有防雷接地，热交换站等辅助系统，同时还有弱电及智能化系统，消防工程，垂直运输等。2.电气安装工程具有以下技术难点：2.1.1 电气专业预留预埋工作量大。由于土建施工需要，电气专业（强电，弱电）要配合土建进行大量的预留预埋工作必须严格按照设计图纸，反复核对，特别是各预埋预留管洞的方位、标高，主要配合尺2寸间隙。电气施工与土建配合时应掌握几条线：①轴线；②水平线（一般称 50 线）；③墙面线；④吊顶下皮线；⑤隔墙线及厅中线。避免由于工作量大而出现漏埋、错埋、漏留、错留。其次，配管工作必须在土建工程中穿插进行。为保证工程进度，必须具有连续作业能力。2.1.2 系统众多，交叉作业难度大。本工程由于系统多，作业层面多，电气安装中各系统经常会同时施工，既要保证各系统正常作业又要相互兼顾，有效衔接施工节点，所以必须安排好作业次序，加强组织协调，使每道工序有计划，有步骤进行，避免造成窝工返工。2.1.3 工程质量要求高由于本工程要求质量高，且由于墙体使用混凝土墙，这就对各种安装件预埋和过墙预留孔洞、过墙套管的准确性提出很高要求，必须保证预留预埋一次到位，所以要对各专业特别是土建结构建筑的设计充分吃透。通过对图纸的自审和会审，使有关人员了解工程特点，设计意图，工程质量要求以及关键部位的技术要求。2.1.4.材料设备数量大，种类多，批次多本工程电气安装工程智能化程度高，高度组合化，自动化，绝缘化，无油化，污染少，所以必须加强进场材料、设备的检验，严格按照规范进行试验，证明各项技术指标合格方可安装使用。电气安装工程使用材料数量大，批次多，种类多。因此，要加强对进场材料的监控，要求进场材料质保文件齐全，加强对进场材料的检验，不合格的材料不允许使用。二、监理依据（1）《建筑电气工程施工质量验收规范》（GB50303-2002）（2）《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）（3）《电梯工程施工质量验收规范》（GB50310-2002）（4）《电气装置安装工程低压电器施工及验收规范》（GB50254-96）3（5）《电气装置安装工程接地装置施工及验收规范》（GB50169-92）（6）《施工现场临时用电安全技术规范》(JGJ46-2005)（7）《民用建筑电气设计规范》（JGJ/T16-92）（8）《建筑工程施工质量验收统一标准》（GB50300-2001）（9）《建设工程监理规范》（GB50319-2000）（10）《火灾自动报警系统施工及验收规范》（GB50166-92）（11）《建筑与建筑群综合布线系统工程验收规范》（GB/T50166-2000）（12）本工程的设计图及有关技术文件、设计变更（13）本工程的地方性技术标准、规范及标准图集（14）审批的监理规划（15）承包单位编制的施工组织设计、电气安装工程施工方案。三、监理工作流程见下图电气工程监理工作流程图不同意4审查《施工组织设计》（施工方案）签发《工程技术文件报审表》修改重报审查施工单位资质，查验试验室资质进场材料、设备审查报验。补报资料或重新检验或退场签发《工程物资进场报验》...
