地基和基础部分监理实施细则-文库--监理实施细则

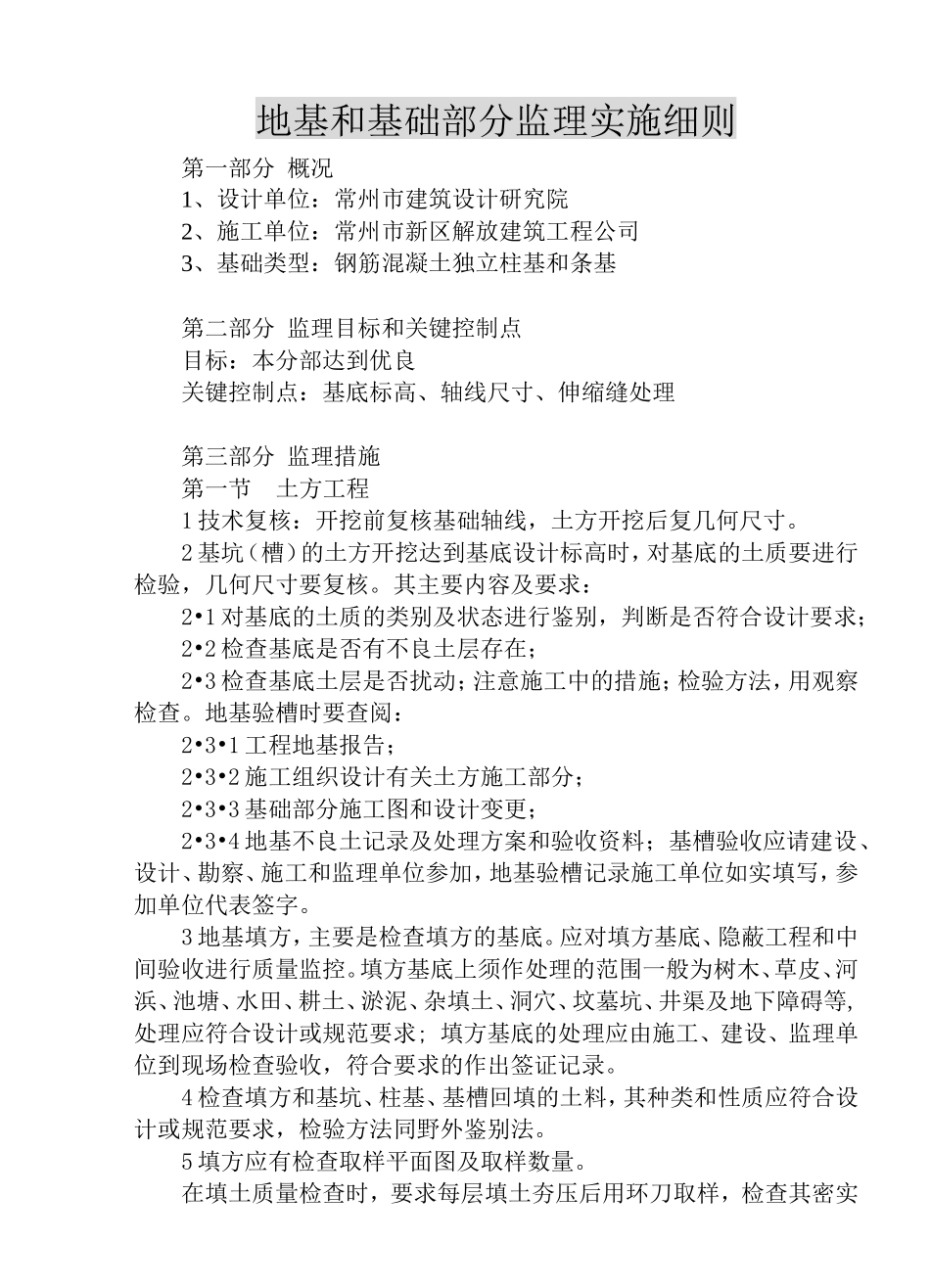

地基和基础部分监理实施细则第一部分 概况1、设计单位：常州市建筑设计研究院2、施工单位：常州市新区解放建筑工程公司3、基础类型：钢筋混凝土独立柱基和条基第二部分 监理目标和关键控制点目标：本分部达到优良关键控制点：基底标高、轴线尺寸、伸缩缝处理第三部分 监理措施第一节土方工程1 技术复核：开挖前复核基础轴线，土方开挖后复几何尺寸。2 基坑（槽）的土方开挖达到基底设计标高时，对基底的土质要进行检验，几何尺寸要复核。其主要内容及要求：2•1 对基底的土质的类别及状态进行鉴别，判断是否符合设计要求；2•2 检查基底是否有不良土层存在；2•3 检查基底土层是否扰动；注意施工中的措施；检验方法，用观察检查。地基验槽时要查阅：2•3•1 工程地基报告；2•3•2 施工组织设计有关土方施工部分；2•3•3 基础部分施工图和设计变更；2•3•4 地基不良土记录及处理方案和验收资料；基槽验收应请建设、设计、勘察、施工和监理单位参加，地基验槽记录施工单位如实填写，参加单位代表签字。3 地基填方，主要是检查填方的基底。应对填方基底、隐蔽工程和中间验收进行质量监控。填方基底上须作处理的范围一般为树木、草皮、河浜、池塘、水田、耕土、淤泥、杂填土、洞穴、坟墓坑、井渠及地下障碍等,处理应符合设计或规范要求; 填方基底的处理应由施工、建设、监理单位到现场检查验收，符合要求的作出签证记录。4 检查填方和基坑、柱基、基槽回填的土料，其种类和性质应符合设计或规范要求，检验方法同野外鉴别法。5 填方应有检查取样平面图及取样数量。 在填土质量检查时，要求每层填土夯压后用环刀取样，检查其密实度是否达到设计要求和施工规范规定。每层环刀取样的标准是：5•1 柱基回填，抽查柱基总数的 10%，但不小于 5 个5•2 基槽和管沟回填，每层按长度 20-50m 取样 1 组，但不小于 1 组；5•3 基坑和室内回填，每层按 100—500 m2取样 1 组，但不小于 1 组；场地平整填方，每层按 400--900 m2取样 1 组。监督取样后应绘制取样平面图、标注取样编号。5•4 取样试验方法按国家标准《土工试验方法》（GBJ123-88）进行。取样测定压实的干土质量密度，每层测得的质量密度其统计合格率不小于90%，否则，为不合格。不合格干土质量密度的最低值与设计值的差不应大于 0.08g/cm3，且不应集中。6 允许偏差：6•1 标高：检查数量为：柱基按总数抽查 10%，但不小于 5 个，每个不小于 2 点，控制范围：+0、-50 ；基坑每 20m2取 1 点，每坑不小于 2 点，控制范围：+0、-50 ；基槽、管沟每 20m 取 1 点，但不小于 5 点，控制范围：+0、-50 ；挖方、填方、地基每层 30—50m2取 1 点，但不小于 5 点，控制范围：±50 ；场地平整每 100—400m2取 1 点，但不小于 10 点；6•2 长度、宽度：用经纬仪、拉线和尺检查，每 20 m 取 1 点，每边不小于 1 点，检查时由设计中心线向两边量，以中心线为准。柱基、基坑、基槽、管沟、挖方、填方、场地平整，允许偏差为-0；6•3 边坡坡度偏陡偏差：不允许；6•4 表面平整度偏差：用 2m 靠尺和 形塞尺，允许偏差要求按照《建筑工程质量检验评定标准》GBJ301—88 ，地面为 20mm。7 土方分项工程质量检验评定：土方工程分项按照《建筑工程质量检验评定标准》GBJ301—88和江苏省建设工程质量监督站编印的《单位工程质量检验评定资料》“四（一）、2”土方分项工程质量检验评定表执行。8 资料整理：施工测量报验（A3.5）＋工程定位放线；工序报验（A3.31）＋地基验槽记录；工序报验（A3.31）＋土方分项评定表。第二节 模板工程：1 检查柱基、承台的轴线位置，对照设计图是否无误；2 检查模板选材是否满足设计和施工规范要求；3 检查模板时，必须具有足够的强度、刚度和稳定性；4 检查支架的支承部分有足够的支承面积，保证稳定；5 检查结构的各部分形状、尺寸是否相符、正确；6 检查模板接缝，不应漏浆；7 检查固定在模板上的预埋件和预留孔洞，均不得遗漏，安装牢固、位置准确，其允许偏差（mm）：预埋钢板中心线 3预埋钢管、预留孔中心线 3预...
