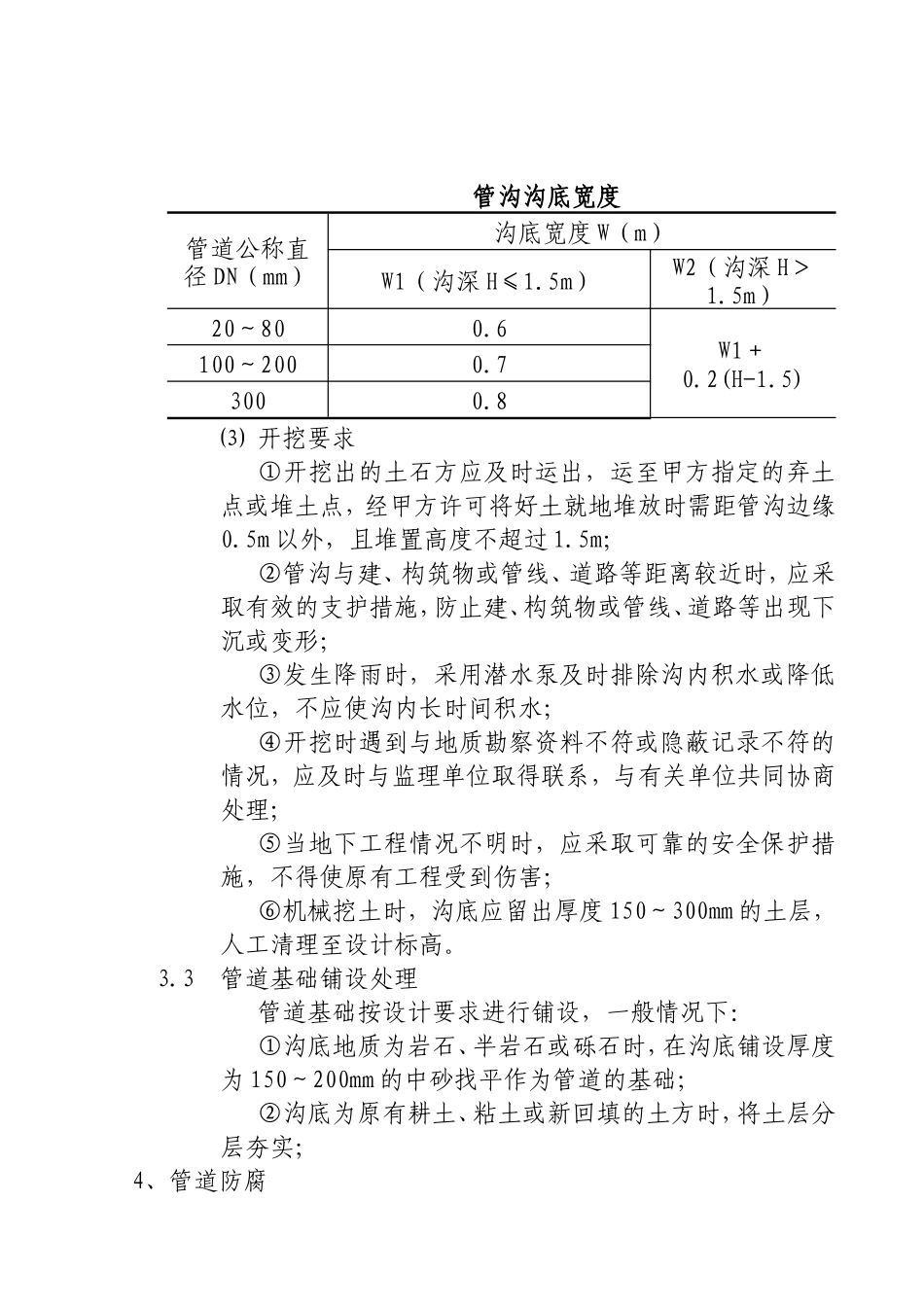

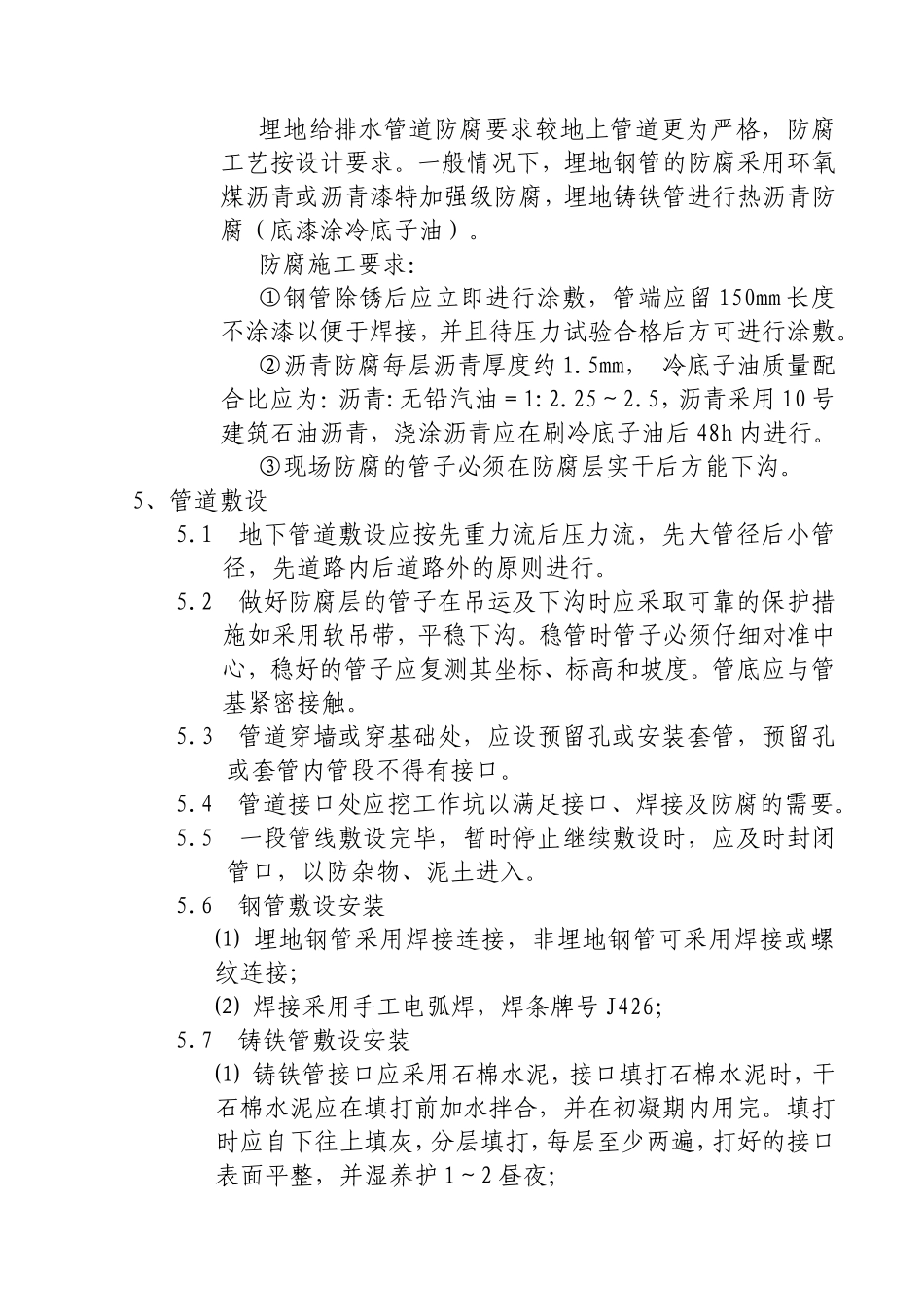

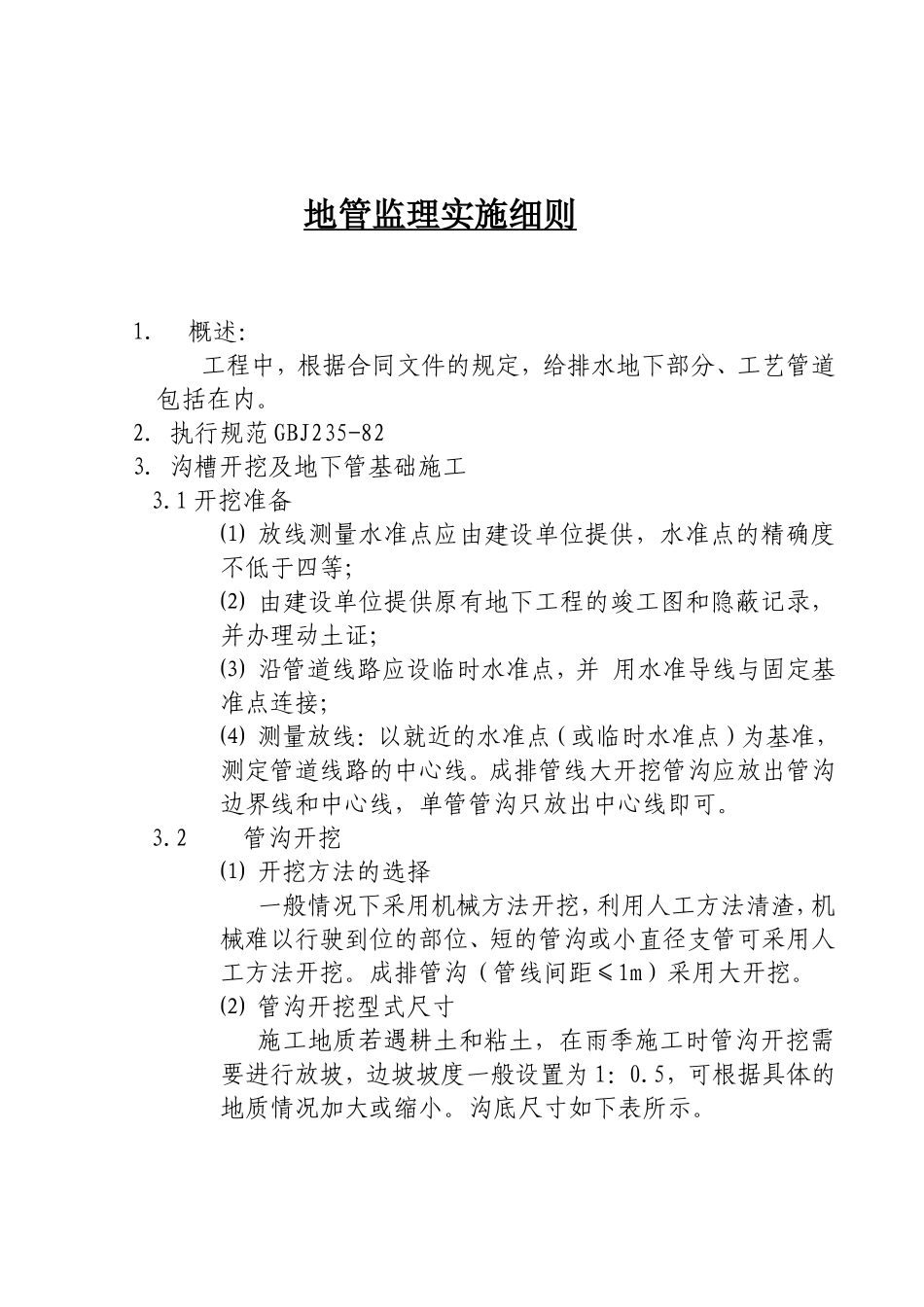

地管监理实施细则1． 概述：工程中，根据合同文件的规定，给排水地下部分、工艺管道包括在内。2．执行规范 GBJ235-823．沟槽开挖及地下管基础施工3.1 开挖准备⑴ 放线测量水准点应由建设单位提供，水准点的精确度不低于四等；⑵ 由建设单位提供原有地下工程的竣工图和隐蔽记录，并办理动土证；⑶ 沿管道线路应设临时水准点，并 用水准导线与固定基准点连接；⑷ 测量放线：以就近的水准点（或临时水准点）为基准，测定管道线路的中心线。成排管线大开挖管沟应放出管沟边界线和中心线，单管管沟只放出中心线即可。3.2管沟开挖⑴ 开挖方法的选择一般情况下采用机械方法开挖，利用人工方法清渣，机械难以行驶到位的部位、短的管沟或小直径支管可采用人工方法开挖。成排管沟（管线间距≤1m）采用大开挖。⑵ 管沟开挖型式尺寸施工地质若遇耕土和粘土，在雨季施工时管沟开挖需要进行放坡，边坡坡度一般设置为 1：0.5，可根据具体的地质情况加大或缩小。沟底尺寸如下表所示。管沟沟底宽度管道公称直径 DN（mm）沟底宽度 W（m）W1（沟深 H≤1.5m）W2（沟深 H＞1.5m）20～800.6W1＋0.2(H-1.5)100～2000.73000.8⑶ 开挖要求①开挖出的土石方应及时运出，运至甲方指定的弃土点或堆土点，经甲方许可将好土就地堆放时需距管沟边缘0.5m 以外，且堆置高度不超过 1.5m；②管沟与建、构筑物或管线、道路等距离较近时，应采取有效的支护措施，防止建、构筑物或管线、道路等出现下沉或变形；③发生降雨时，采用潜水泵及时排除沟内积水或降低水位，不应使沟内长时间积水；④开挖时遇到与地质勘察资料不符或隐蔽记录不符的情况，应及时与监理单位取得联系，与有关单位共同协商处理；⑤当地下工程情况不明时，应采取可靠的安全保护措施，不得使原有工程受到伤害；⑥机械挖土时，沟底应留出厚度 150～300mm 的土层，人工清理至设计标高。 3.3管道基础铺设处理管道基础按设计要求进行铺设，一般情况下：①沟底地质为岩石、半岩石或砾石时，在沟底铺设厚度为 150～200mm 的中砂找平作为管道的基础；②沟底为原有耕土、粘土或新回填的土方时，将土层分层夯实；4、管道防腐埋地给排水管道防腐要求较地上管道更为严格，防腐工艺按设计要求。一般情况下，埋地钢管的防腐采用环氧煤沥青或沥青漆特加强级防腐，埋地铸铁管进行热沥青防腐（底漆涂冷底子油）。防腐施工要求：①钢管除锈后应立即进行涂敷，管端应留 150mm 长度不涂漆以便于焊接，并且待压力试验合格后方可进行涂敷。②沥青防腐每层沥青厚度约 1.5mm， 冷底子油质量配合比应为：沥青:无铅汽油＝1:2.25～2.5，沥青采用 10 号建筑石油沥青，浇涂沥青应在刷冷底子油后 48h 内进行。③现场防腐的管子必须在防腐层实干后方能下沟。5、管道敷设5.1 地下管道敷设应按先重力流后压力流，先大管径后小管径，先道路内后道路外的原则进行。5.2 做好防腐层的管子在吊运及下沟时应采取可靠的保护措施如采用软吊带，平稳下沟。稳管时管子必须仔细对准中心，稳好的管子应复测其坐标、标高和坡度。管底应与管基紧密接触。5.3 管道穿墙或穿基础处，应设预留孔或安装套管，预留孔或套管内管段不得有接口。5.4 管道接口处应挖工作坑以满足接口、焊接及防腐的需要。5.5 一段管线敷设完毕，暂时停止继续敷设时，应及时封闭管口，以防杂物、泥土进入。5.6 钢管敷设安装⑴ 埋地钢管采用焊接连接，非埋地钢管可采用焊接或螺纹连接；⑵ 焊接采用手工电弧焊，焊条牌号 J426；5.7 铸铁管敷设安装⑴ 铸铁管接口应采用石棉水泥，接口填打石棉水泥时，干石棉水泥应在填打前加水拌合，并在初凝期内用完。填打时应自下往上填灰，分层填打，每层至少两遍，打好的接口表面平整，并湿养护 1～2 昼夜；⑵ 石棉水泥重量配比：水泥 70～80％，石棉 30～20％，水占干石棉水泥的 10～12％。5.8 管道敷设安装允许偏差如下表所示。给排水管道敷设安装允许偏差项目允许偏差坐标架空及管沟室外25室内15埋地60标高架空及管沟室外±20室内±15埋地±20水平管平直度DN≤1002L‰且≤50DN≥1003L‰且≤80立管垂直度5L‰且≤30成排管道间距15交叉管外壁或...
