道路排水工程监理细则-文库--监理实施细则

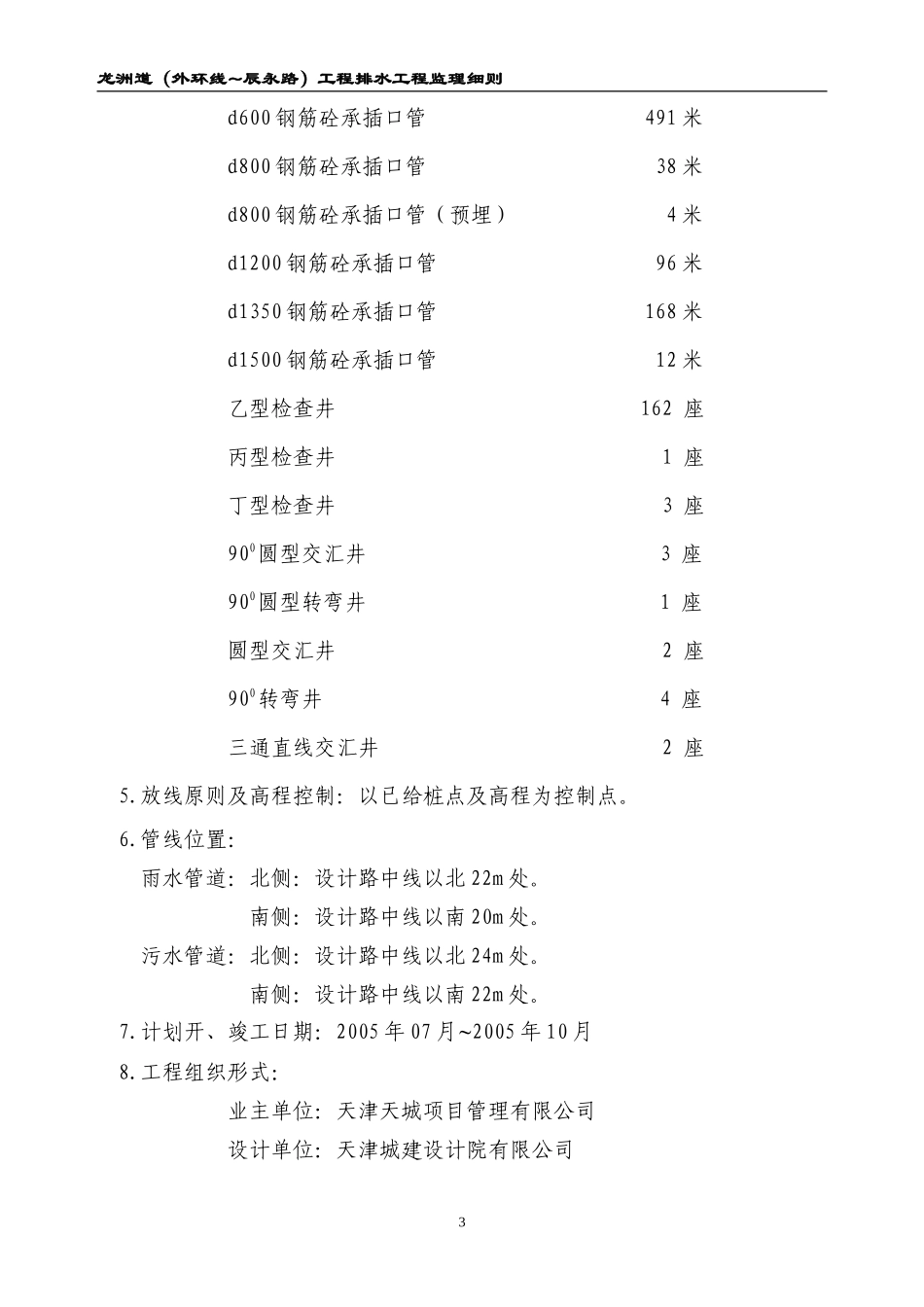

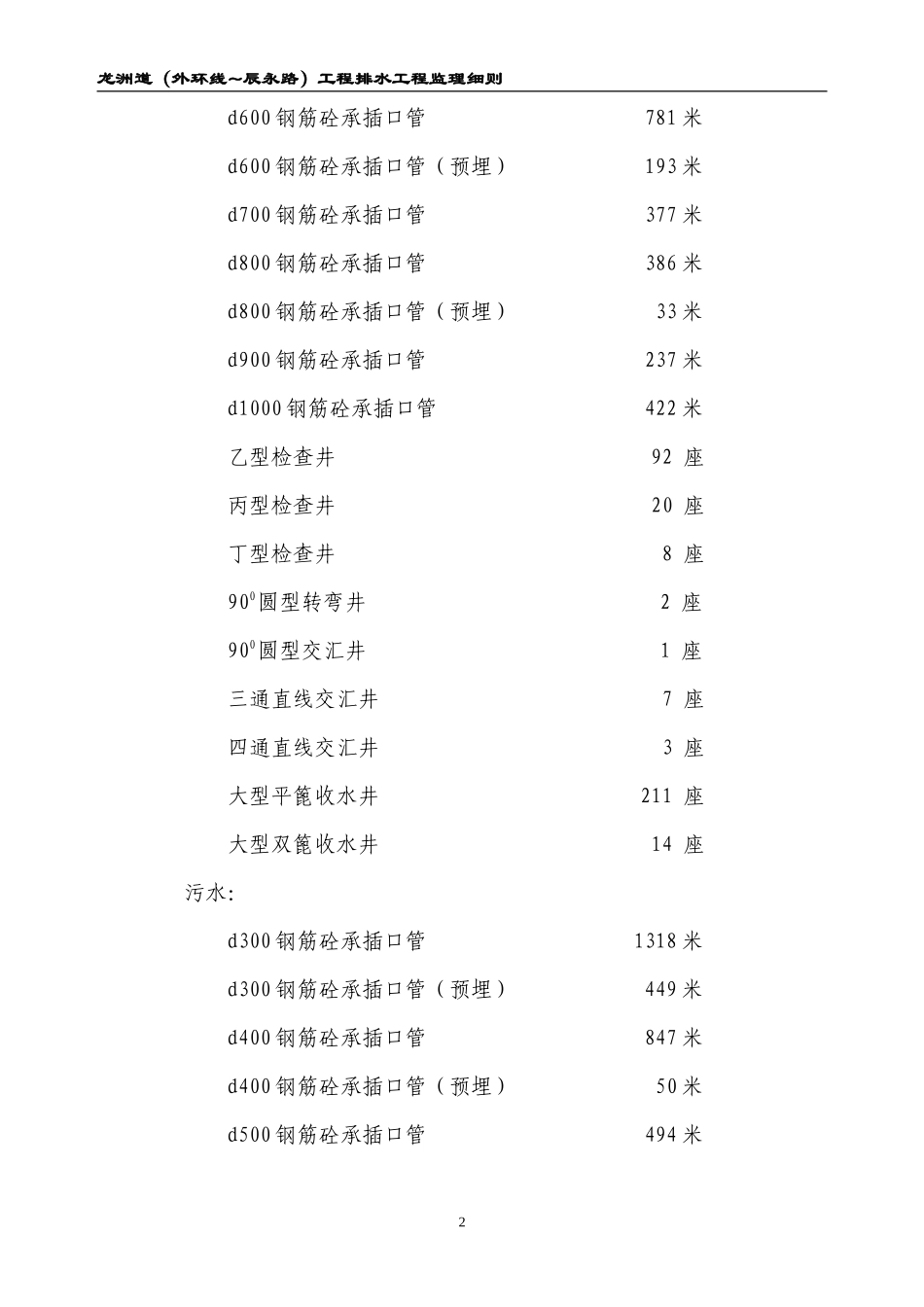

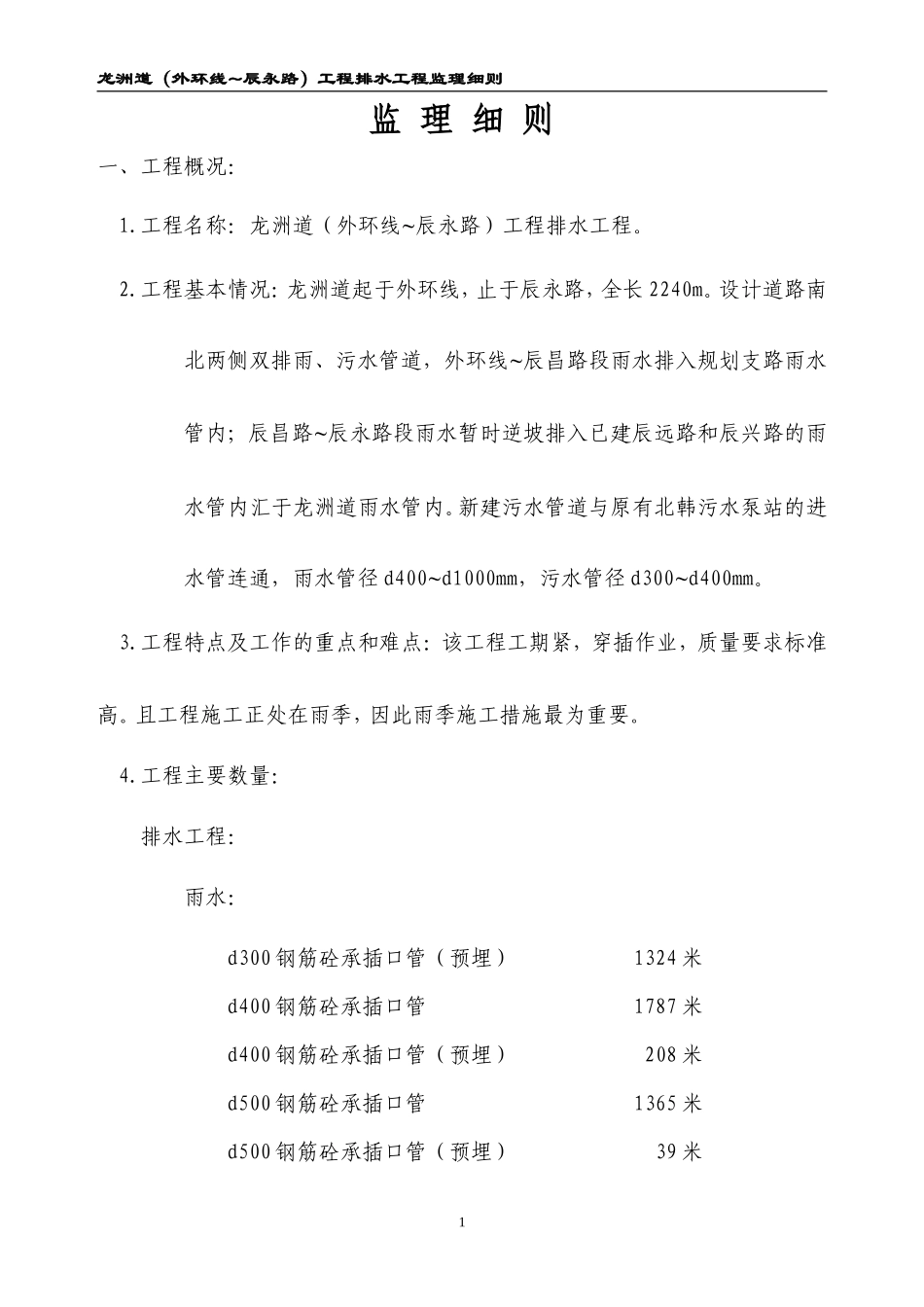

龙洲道（外环线~辰永路）工程排水工程监理细则监 理 细 则一、工程概况：1.工程名称：龙洲道（外环线~辰永路）工程排水工程。2.工程基本情况：龙洲道起于外环线，止于辰永路，全长 2240m。设计道路南北两侧双排雨、污水管道，外环线~辰昌路段雨水排入规划支路雨水管内；辰昌路~辰永路段雨水暂时逆坡排入已建辰远路和辰兴路的雨水管内汇于龙洲道雨水管内。新建污水管道与原有北韩污水泵站的进水管连通，雨水管径 d400~d1000mm，污水管径 d300~d400mm。3.工程特点及工作的重点和难点：该工程工期紧，穿插作业，质量要求标准高。且工程施工正处在雨季，因此雨季施工措施最为重要。4.工程主要数量：排水工程：雨水：d300 钢筋砼承插口管（预埋） 1324 米d400 钢筋砼承插口管 1787 米d400 钢筋砼承插口管（预埋） 208 米d500 钢筋砼承插口管 1365 米d500 钢筋砼承插口管（预埋） 39 米1龙洲道（外环线~辰永路）工程排水工程监理细则d600 钢筋砼承插口管 781 米d600 钢筋砼承插口管（预埋） 193 米d700 钢筋砼承插口管 377 米d800 钢筋砼承插口管 386 米d800 钢筋砼承插口管（预埋） 33 米d900 钢筋砼承插口管 237 米d1000 钢筋砼承插口管 422 米乙型检查井 92 座丙型检查井 20 座丁型检查井 8 座900圆型转弯井 2 座900圆型交汇井 1 座三通直线交汇井 7 座四通直线交汇井 3 座大型平篦收水井 211 座大型双篦收水井 14 座污水：d300 钢筋砼承插口管 1318 米d300 钢筋砼承插口管（预埋） 449 米d400 钢筋砼承插口管 847 米d400 钢筋砼承插口管（预埋） 50 米d500 钢筋砼承插口管 494 米2龙洲道（外环线~辰永路）工程排水工程监理细则d600 钢筋砼承插口管 491 米d800 钢筋砼承插口管 38 米d800 钢筋砼承插口管（预埋） 4 米d1200 钢筋砼承插口管 96 米d1350 钢筋砼承插口管 168 米d1500 钢筋砼承插口管 12 米乙型检查井 162 座丙型检查井 1 座丁型检查井 3 座900圆型交汇井 3 座900圆型转弯井 1 座圆型交汇井 2 座900转弯井 4 座三通直线交汇井 2 座5.放线原则及高程控制：以已给桩点及高程为控制点。6.管线位置：雨水管道：北侧：设计路中线以北 22m 处。南侧：设计路中线以南 20m 处。污水管道：北侧：设计路中线以北 24m 处。南侧：设计路中线以南 22m 处。 7.计划开、竣工日期：2005 年 07 月~2005 年 10 月8.工程组织形式：业主单位：天津天城项目管理有限公司设计单位：天津城建设计院有限公司3龙洲道（外环线~辰永路）工程排水工程监理细则 监理单位：天津华北工程监理公司 施工单位：天津市联谊市政建设有限公司二、 监理工作流程（一）质量控制程序返工 进 行 下 不合格 步 工 不合格 作 合格 4永久工程材料报验单施工放样报验单进场施工机械报验单审查分项分部工程开工申请单工序或分项完工承包人自检填报检验申请批复单分项或分部工程完工填报中间交工证书隐蔽工程检查记录签认中间交工证书计 量龙洲道（外环线~辰永路）工程排水工程监理细则（二）计量支付程序 不同意 同意 不同意 同意（三）进度控制程序 否 是 5中间交工证书填写中间计量单专业监理工程师审核签认同意否填写中间支付申请证书驻地监理工程师审核签字项目经理部审核签字同意否业主向承包人支付颁布开工令承包商提交施工进度计划按批准的进度审批分项、分部工程开工申请审批调整单位、单项工程进度计划监督检查单位单项工程施工进度是否关键工作龙洲道（外环线~辰永路）工程排水工程监理细则 是 是 否 否 否 （四）质量管理程序《施工阶段工程质量控制工作流程图》 ① 否 同意 ⑦②6正常否是否承包商原因调整单位、单项工程进度计划是否关键工作修 改 总 体进度计划开工准备（承包单位）提交工程开工报审表（承包单位）审查开工报告（监理单位）批准开工申请（监理单位）分项分部工程施工（承包单位）附有：施工组织设计施工人员到场情况施工设备到场情况材料到场情况检验批完成后自检（承包单位）整改（承包单位）龙洲道（外环线~辰...
