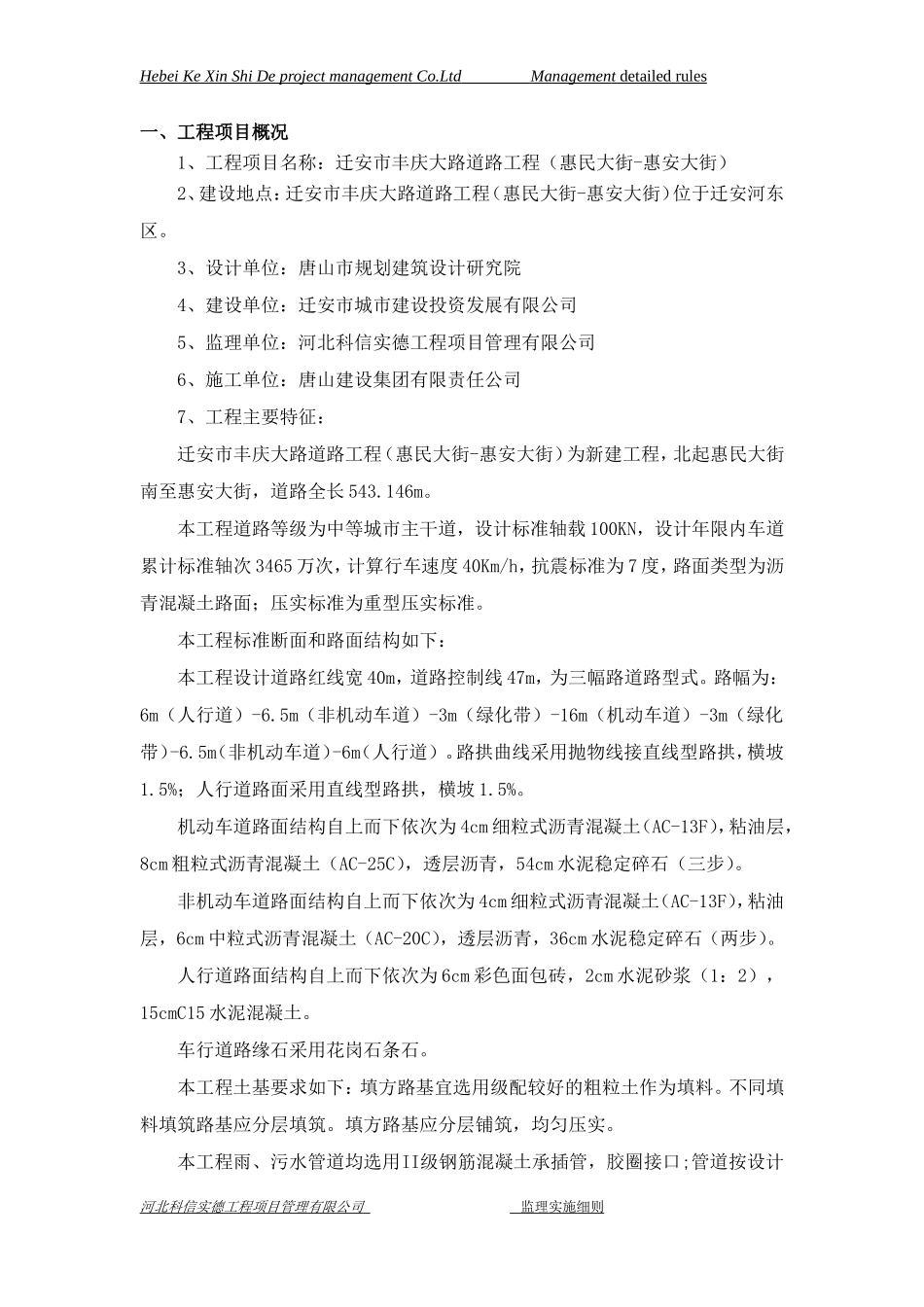

Hebei Ke Xin Shi De project management Co.Ltd Managemen t detailed rules 一、工程项目概况1、工程项目名称：迁安市丰庆大路道路工程（惠民大街-惠安大街）2、建设地点：迁安市丰庆大路道路工程（惠民大街-惠安大街）位于迁安河东区。3、设计单位：唐山市规划建筑设计研究院4、建设单位：迁安市城市建设投资发展有限公司5、监理单位：河北科信实德工程项目管理有限公司6、施工单位：唐山建设集团有限责任公司7、工程主要特征：迁安市丰庆大路道路工程（惠民大街-惠安大街）为新建工程，北起惠民大街南至惠安大街，道路全长 543.146m。本工程道路等级为中等城市主干道，设计标准轴载 100KN，设计年限内车道累计标准轴次 3465 万次，计算行车速度 40Km/h，抗震标准为 7 度，路面类型为沥青混凝土路面；压实标准为重型压实标准。本工程标准断面和路面结构如下： 本工程设计道路红线宽 40m，道路控制线 47m，为三幅路道路型式。路幅为：6m（人行道）-6.5m（非机动车道）-3m（绿化带）-16m（机动车道）-3m（绿化带）-6.5m（非机动车道）-6m（人行道）。路拱曲线采用抛物线接直线型路拱，横坡1.5%；人行道路面采用直线型路拱，横坡 1.5%。机动车道路面结构自上而下依次为 4cm 细粒式沥青混凝土（AC-13F），粘油层，8cm 粗粒式沥青混凝土（AC-25C），透层沥青，54cm 水泥稳定碎石（三步）。非机动车道路面结构自上而下依次为 4cm 细粒式沥青混凝土（AC-13F），粘油层，6cm 中粒式沥青混凝土（AC-20C），透层沥青，36cm 水泥稳定碎石（两步）。人行道路面结构自上而下依次为 6cm 彩色面包砖，2cm 水泥砂浆（1：2），15cmC15 水泥混凝土。车行道路缘石采用花岗石条石。本工程土基要求如下：填方路基宜选用级配较好的粗粒土作为填料。不同填料填筑路基应分层填筑。填方路基应分层铺筑，均匀压实。本工程雨、污水管道均选用II级钢筋混凝土承插管，胶圈接口;管道按设计河北科信实德工程项目管理有限公司 监理实施细则 坡度施工，不得反坡，管道坐落在砂石基础上。污水井采用圆形砖砌污水检查井，雨水井采用圆形砖砌雨水检查井，所有雨水收水口支管管径均为 DN300。二、监理工作流程本市政工程总的监理工作流程为：监督清淤工程施工→监督土方开挖工程施工→监督水稳基层施工、雨污水工程施工→监督路缘石施工→监督路面基层施工→监督路面面层施工，如分流水段组织施工，其监理工作流程如前。承包单位应做到：先熟悉设计图纸、施工质量验收规范、技术规程，后进行施工准备，再组织施工；先编制施工技术文件，后审查批准，再实行；先编制各种施工计划，后审查批准，再落实；先原材料、构配件、设备报验合格，后用于工程使用先施工，后自检、专检，再报验；先上道工序检查验收，后下道工序施工；先工序验收，后分项验收，再分部验收；先做好安全防护，后进行施工。具体监理工作流程图如下：11、单位、分部、分项工程程序开工报审 不同意同意，作审批按要求需填报内容：施工组织设计方案，施工工序质量标准，质保体系。工人，技术人员数量主要机具设备品种数量施工场地准备情况材料到场情况，材料试验报告等分包人的资质证书填写《工程动工报审表》承包人审批《工程动工报审表》总监理工程师道路工程测量放线监理工程师审核确认地下管线施工监理监督确认路基工程施工监理监督确认附属工程施工监理检查确认道路基层施工监理监督确认道路面层施工监理监督确认交工、验收总监理工程师签认2审 核 结果开 工2、工序、部位签认基本程序 承包单位填写《分项/分部工程施工报验表》 不合格 合格 3、平面控制点、高程控制点交接监理工作承包单位达到工序工程报验条件进行自检监理工程师审核 监理工程师签认工序工程承包单位继续施工达到部位工程验收条件自 检承包单位填写《分项/分部工程施工报验表》（附：部位工程质量评定表）监理工程师审核总监理工程师签认部位工程3纠正纠正隐蔽工程检查记录工序质量检验记录4、施工放样测量监理工作流程图4业主主持交桩施工单位进行全线控制点校测测量成果报告业主签认交给承包人用于工程放样交...
