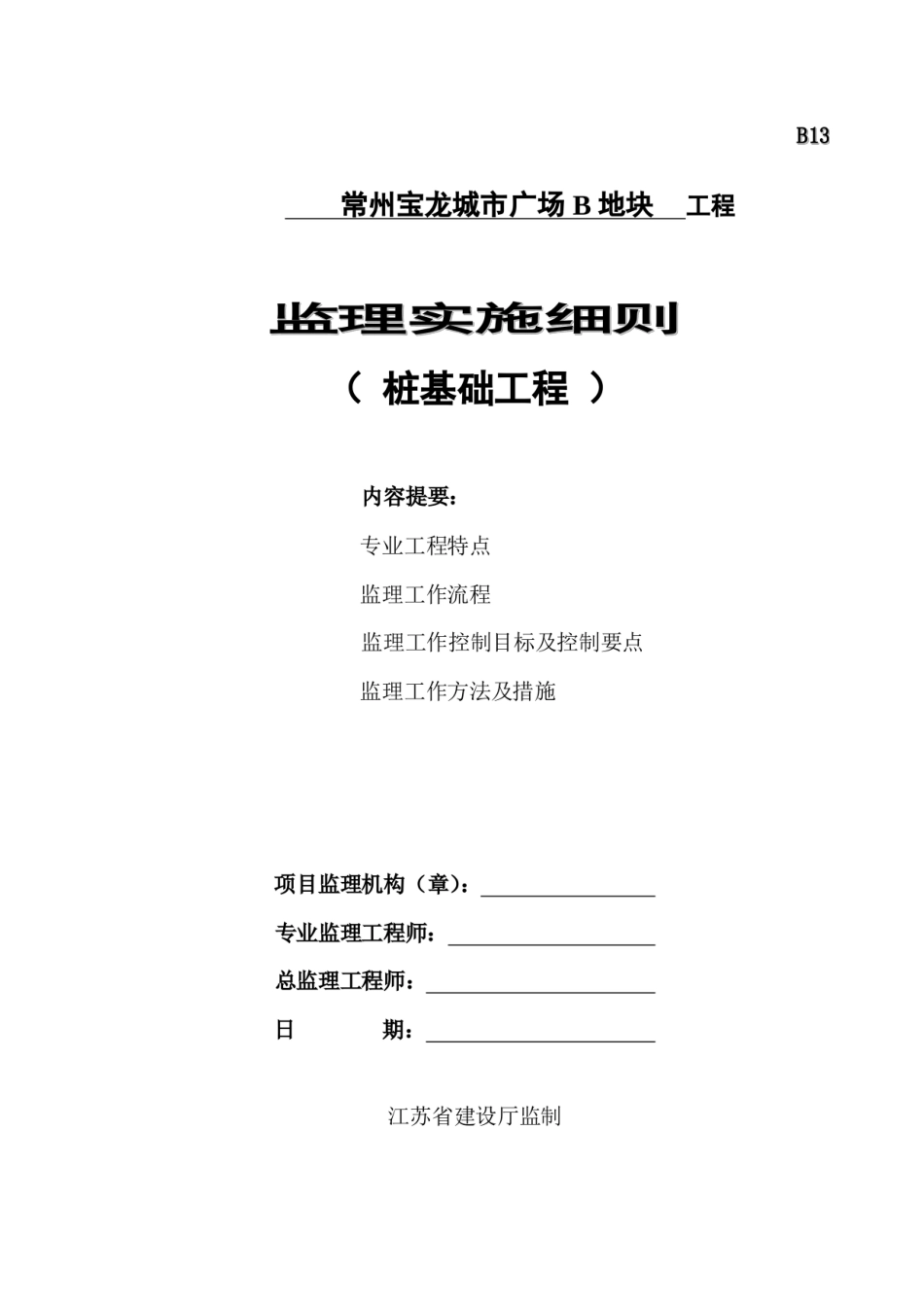

常州宝龙城市广场B地块桩基础工程监理实施细则-文库--监理实施细则

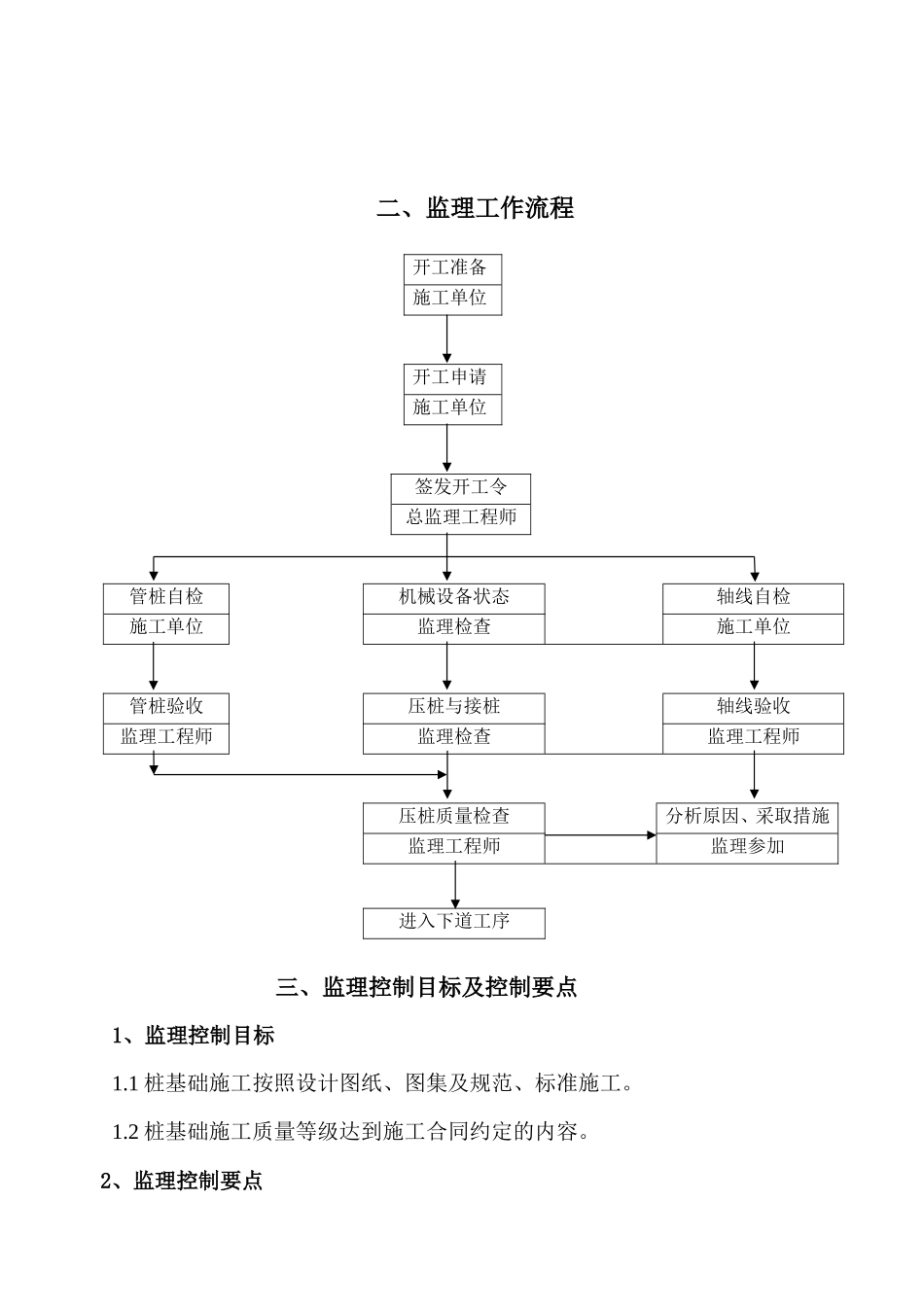

－、专业工程特点 1、工程地质、场地条件： 常州宝龙城市广场 B 地块工程，基础设计由江苏筑森建筑设计有限公司根据江苏省地质工程勘察院常州分院提供的岩土工程勘察报告进行设计（勘察编号 CZ0936-1）。2~8#楼采用预应力管桩—筏板基础，筏基底持力层为③-1粉土夹粉砂层，承载力特征值 fak=180kpa。室内±0.00 相当于黄海高程5.60m，（5#楼 6.05m），桩基施工前平整场地并进行碾压至黄海高程 5.20m。2、建筑桩基安全等级、地基基础设计等级： 桩端持力层及单桩竖向承载力特征值详见各房号设计图纸，最终承载力需由静载试验确定。3、管桩材料、编号、总桩数、选用图集： 预应力混凝土管桩采用 PHC-AB500（125）-C80，桩长及桩数详见各房号设计图纸。预应力混凝土管桩选自国标图集《预应力混凝土管桩》03SG409，桩尖选自省标图集《先张法预应力混凝土管桩》苏 G03-2002，D 型桩尖。4、沉桩方法、标高及压桩力控制：桩基施工以桩长控制为主，压桩力控制为辅,长短桩结合的房号施工时先打长桩，后打短桩。桩基施工前会同设计等单位选择 3~6 根桩先行试压，以确定最终压桩力。二、监理工作流程开工准备施工单位 开工申请施工单位签发开工令总监理工程师 管桩自检机械设备状态轴线自检施工单位监理检查施工单位管桩验收压桩与接桩轴线验收监理工程师监理检查监理工程师压桩质量检查分析原因、采取措施监理工程师监理参加三、监理控制目标及控制要点1、监理控制目标1.1 桩基础施工按照设计图纸、图集及规范、标准施工。1.2 桩基础施工质量等级达到施工合同约定的内容。 2、监理控制要点进入下道工序2.1 桩质量证明文件及桩身质量的检查、验收。2.2 工程定位、桩位施工测量、水准点、标高等检查、验收。2.3 沉桩过程中的垂直度、标高、压桩力、焊接质量控制。2.4 桩的承载力检测及桩身质量检测。2.5 桩基工程竣工验收。四、监理工作方法及措施（一）开工前的监理工作1、熟悉、掌握本工程所涉及的施工规范、标准、图集。2、认真审查设计图纸，做好图纸会审记录，对于图纸中审查出的意见在设计交底会议上及时向设计人员提出，要求设计答疑。3、熟悉地质勘探报告及检查施工现场场地条件情况。4、审核施工单位提交的施工组织设计、方案。5、审查施工合同中关于桩基工程的合同内容。（二）施工过程的监理控制 1、桩身进场后，监理对桩身质量及吊装、堆放的检查、验收。1.1 管桩运入工地后,对成品桩的外观质量、尺寸、制造日期及编号等制作质量进行检查，并检查合格证和抗弯性能检测报告；沉桩砼龄期应达到 28 天或相当于 28 天龄期。1.2 管桩的各等级制作质量应符合下表要求：先张法预应力管桩尺寸允许偏差 表一 项目允许偏差优等品一等品合格品长度 L+0.3%L-0.3%L+0.5%L-0.4%L+0.7%L-0.5%L端部倾斜≤0.3%D≤0.4%D≤0.5%D外径 DD ≤600 +2、-2+4、-2+5、-4D＞600+3、-2+5、-2+7、-4壁厚 t+10、0+15、0正偏差不限、0保护层厚度+5、0+7、-3+10、-5桩身弯曲度 ≤L/1500 ≤L/1200≤ l/1000桩端板外侧平整度0.2内径0、-1外径0、-2厚度正偏差不限、0 先张法预应力管桩检查标准应符合下表要求：GB50202-2002 标准 表二项序检查项目允许偏差或允许值检查方法单位数值主控项目1桩体质量检验按基桩检测技术规范按基桩检测技术规范2桩位偏差见本细则表三用钢尺量3承载力按基桩检测技术规范按基桩检测技术规范一般项目1成品桩质量外观无蜂窝、露筋、裂缝、色感均匀、桩顶处无孔隙直观桩径mm±5用钢尺量管壁厚度mm±5用钢尺量桩尖中心线mm＜2用钢尺量顶面平整度mm10用水平尺量桩体弯曲＜1/1000L用钢尺量，L 为桩长。2桩顶标高mm±50水准仪3接桩：焊接质量电焊结束后停歇时间上下节平面偏差节点弯曲失高按标准 5.5.4-2 条按标准 5.5.4-2 条秒表测定用钢尺量用钢尺量minmn＞1.0＜10＜1/1000L4停锤标准设计要求现场实测或沉桩记录1.3 管桩在吊运过程中应轻吊轻放，严禁碰撞。1.4 堆放、吊运支点位置按下图： 45° 45° 0.207L 0.586L 0.207L L 1.5 施工时管桩的吊点位置如图： 0.293L 0.707L L1.6 管桩的堆放应保证场地的平整，堆放时应设垫枕...
