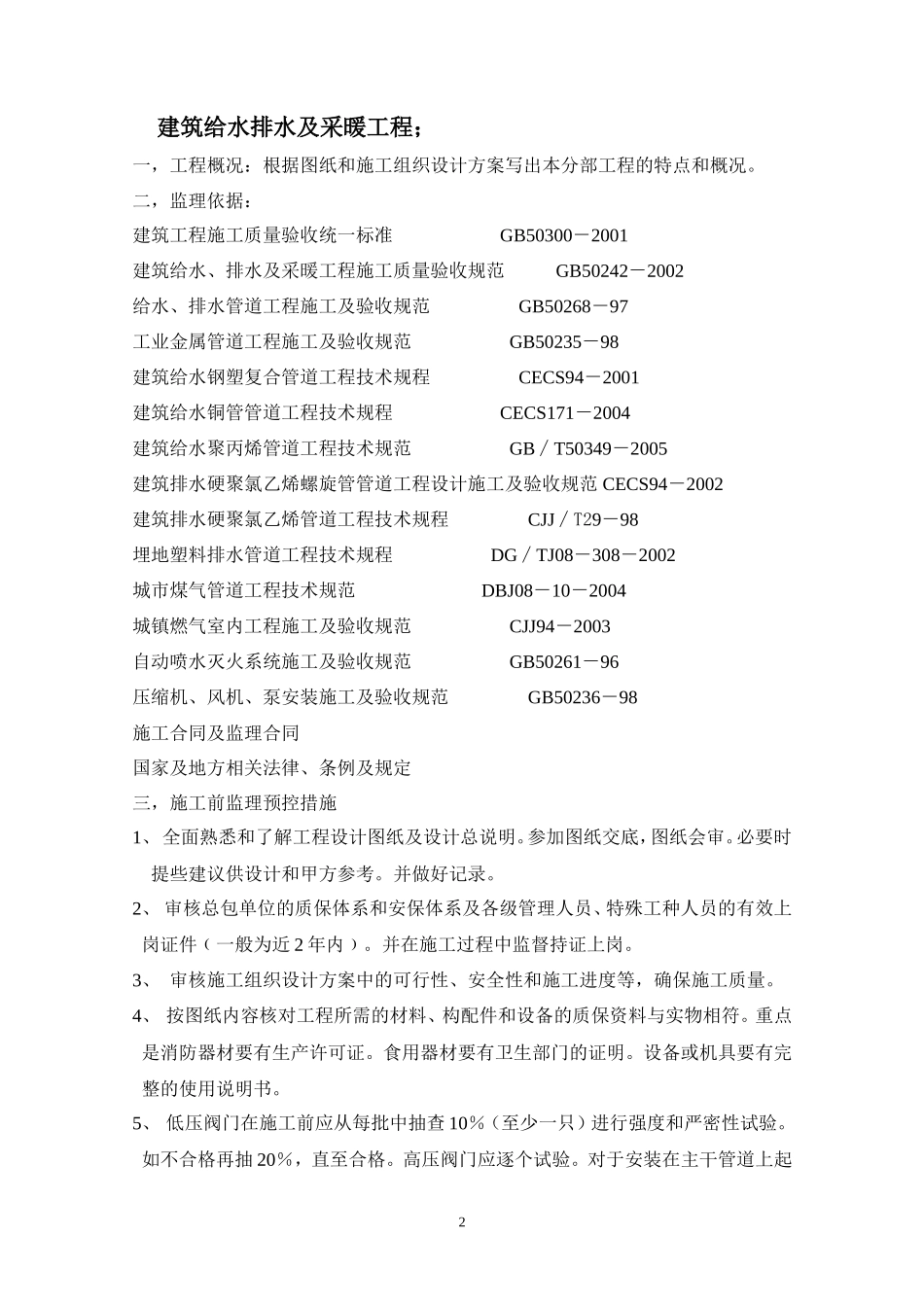

安装分部监理实施细则（范本）上海恒基建设工程项目管理有限公司 建筑给水排水及采暖工程；一，工程概况：根据图纸和施工组织设计方案写出本分部工程的特点和概况。 二，监理依据：建筑工程施工质量验收统一标准 GB50300－2001建筑给水、排水及采暖工程施工质量验收规范 GB50242－2002给水、排水管道工程施工及验收规范 GB50268－97工业金属管道工程施工及验收规范 GB50235－98建筑给水钢塑复合管道工程技术规程 CECS94－2001建筑给水铜管管道工程技术规程 CECS171－2004建筑给水聚丙烯管道工程技术规范 GB∕T50349－2005建筑排水硬聚氯乙烯螺旋管管道工程设计施工及验收规范 CECS94－2002建筑排水硬聚氯乙烯管道工程技术规程 CJJ∕T29－98埋地塑料排水管道工程技术规程 DG∕TJ08－308－2002城市煤气管道工程技术规范 DBJ08－10－2004城镇燃气室内工程施工及验收规范 CJJ94－2003 自动喷水灭火系统施工及验收规范 GB50261－96 压缩机、风机、泵安装施工及验收规范 GB50236－98施工合同及监理合同国家及地方相关法律、条例及规定三，施工前监理预控措施1、 全面熟悉和了解工程设计图纸及设计总说明。参加图纸交底，图纸会审。必要时提些建议供设计和甲方参考。并做好记录。2、 审核总包单位的质保体系和安保体系及各级管理人员、特殊工种人员的有效上岗证件﹙一般为近 2 年内﹚。并在施工过程中监督持证上岗。3、 审核施工组织设计方案中的可行性、安全性和施工进度等，确保施工质量。4、 按图纸内容核对工程所需的材料、构配件和设备的质保资料与实物相符。重点是消防器材要有生产许可证。食用器材要有卫生部门的证明。设备或机具要有完整的使用说明书。5、 低压阀门在施工前应从每批中抽查 10％（至少一只）进行强度和严密性试验。如不合格再抽 20％，直至合格。高压阀门应逐个试验。对于安装在主干管道上起2切断作用的闭路阀门要逐个进行强度和严密性试验，经确认合格以后才能安装。6、 施工使用的机具和设备要作完好性和安全性的检查和确认，才能允许现场使用。四，施工全过程的监理实施要点；1、 研究本分部与其他分部工程之间的交叉和协调关系。确保总体质量和进度的要求。2、 在施工队自检的基础上，做好各项隐蔽工程的检查、旁站和确认。3、 穿越±0.00 以下的构筑物墙体的管道，要在墙体内预埋带止水环的金属套管。穿越±0.00 以上的构筑物墙体和楼层的承压管道，要预埋金属或塑料套管。其套管内径要比管径大二档。安装后的间隙要用阻燃柔性材料密实封堵。 4、 管道的安装应符合下列顺序；先立管后横管，先地下后地上，分层、分段、分系统进行。水平安装时要按规范保证坡度（一般为；非承压管道 0.01～0.03； 承压管道 0.001～0.003。其中水管道的坡度与水流向相同，采暖热水和蒸汽管道的坡度与介质流向相反，气体管道的坡度也是反向）。在同其他管道安装有矛盾时、必须遵循小管让大管、支管让总管、承压管让非承压管、消防管让通风管的原则协调处理。管道安装时的常规允许偏差值；立管道的垂直度为 2∕1000，≯8mm∕5M。水平管道纵横向的弯曲度为 1∕1000，≯25mm∕25M。均用线坠、皮尺、水平尺检查和确认。5、 安装前应对设备基础、预埋套管、预留孔、预埋件等进行全面检查（牢度、相关位置尺寸等）。6、 管道的毛边在安装前要倒除，其内壁必须进行清理，以防异物阻塞。内衬塑复合管裁断严禁热切割工艺﹙如气割或机械切割﹚。要求冷切割﹙如手工锯削﹚目的是保护内衬层的复合牢度。7、 穿墙管道在套管部分严禁有接头。跨越伸缩缝或沉降缝的管道、该部位要用柔性软管连接，并留适量的补偿长度。现场检查并确认。8、 螺纹连接要防止丝扣的烂牙，承插 O 型圈预紧连接、胶粘接﹙PVC—U 管﹚、热熔接﹙PP—R 管﹚、气焊接﹙铜管﹚等要注意承插配件的方向与介质流向相同9、 埋地的金属管道要做防腐处理，焊接管道要做热镀锌或防腐漆处理。 10、 管道的支、吊、托架及管卡安装要符合规范的要求：1﹙ ﹚ 金属钢管道的支、吊、托架最大间距的规定：（M）3管径（mm）15-202532405070-80100150保温管222.52.5344.56不保温管2....
