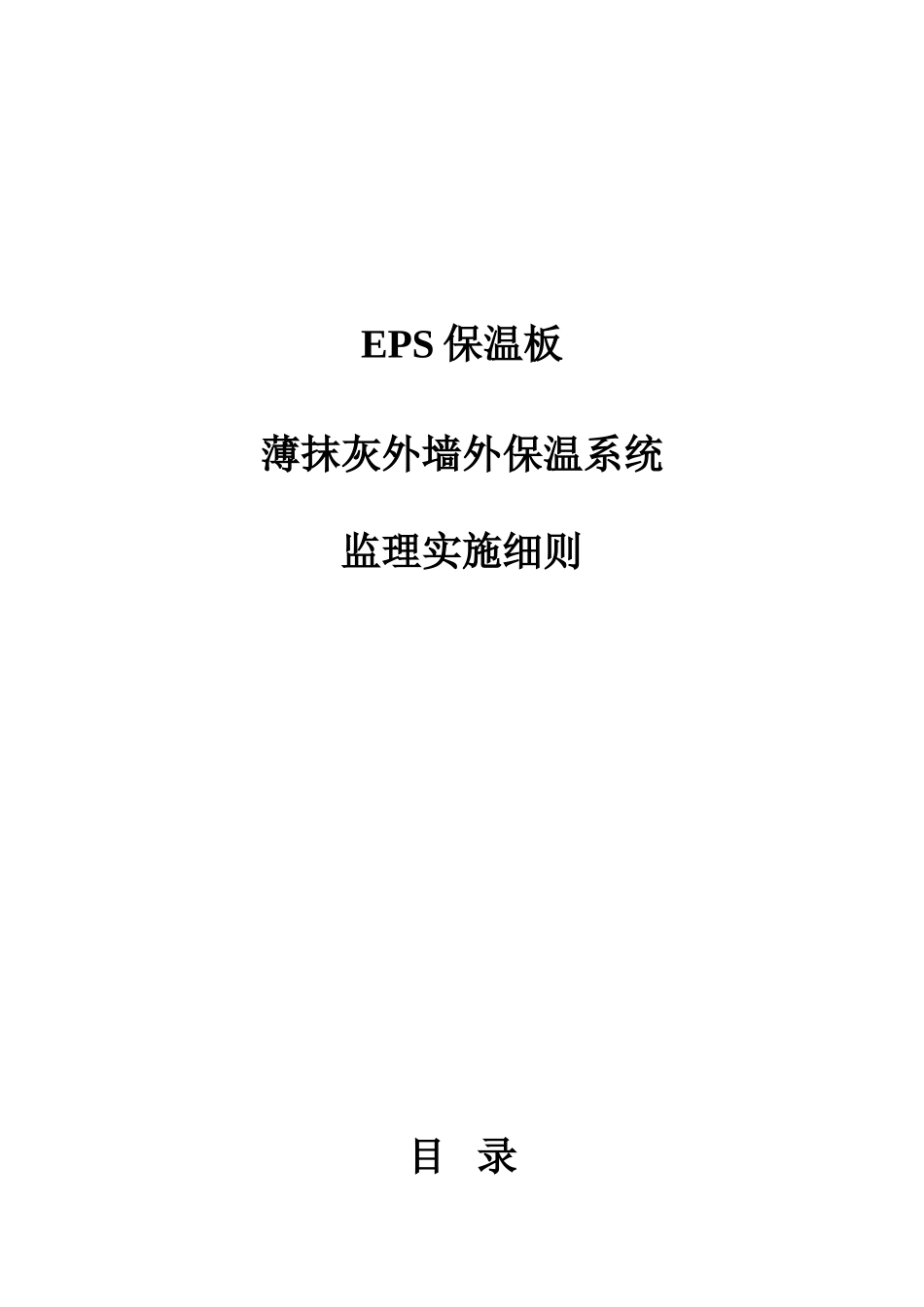

EPS保温板薄抹灰外墙外保温系统实施细则(盘古)--监理实施细则

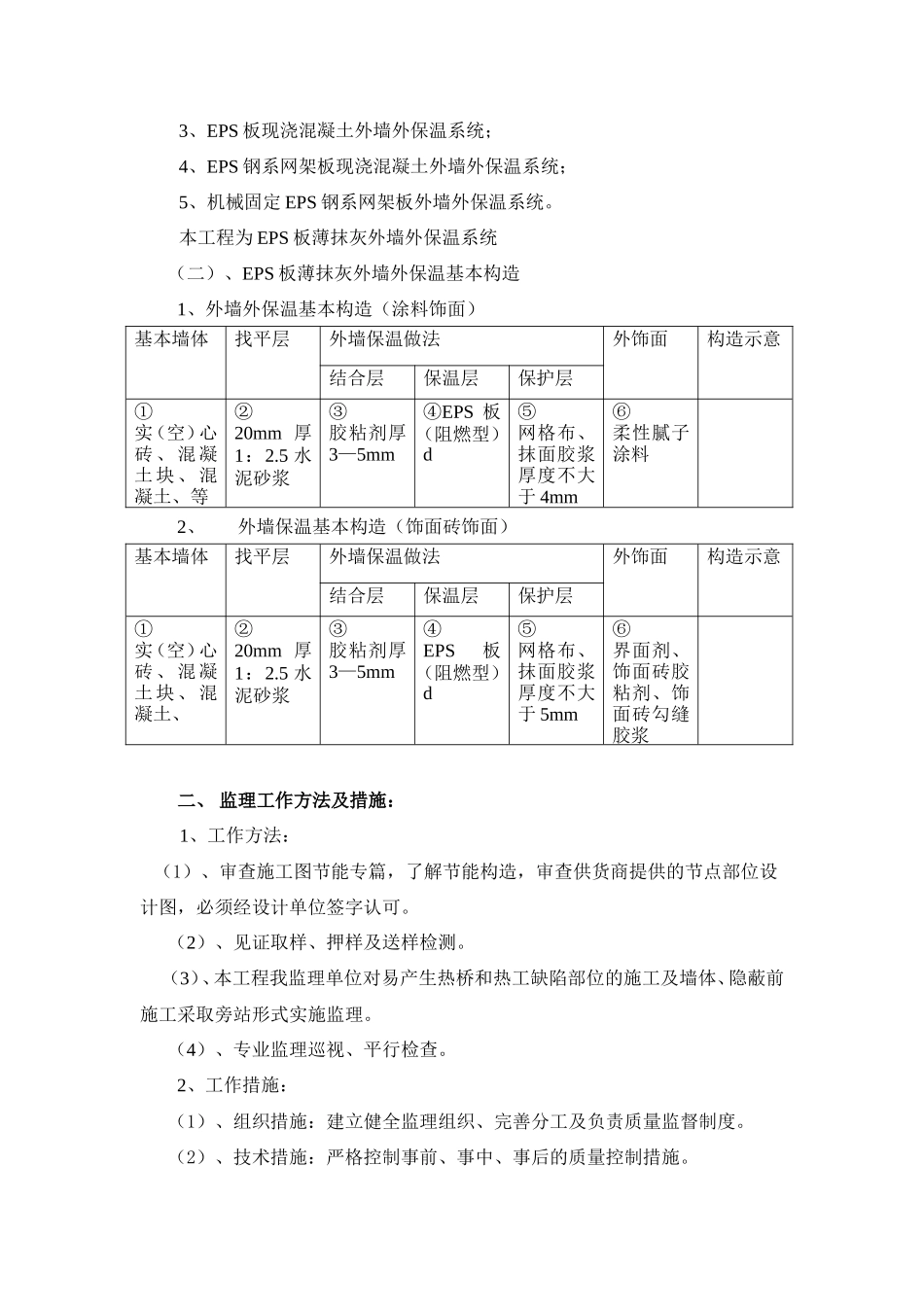

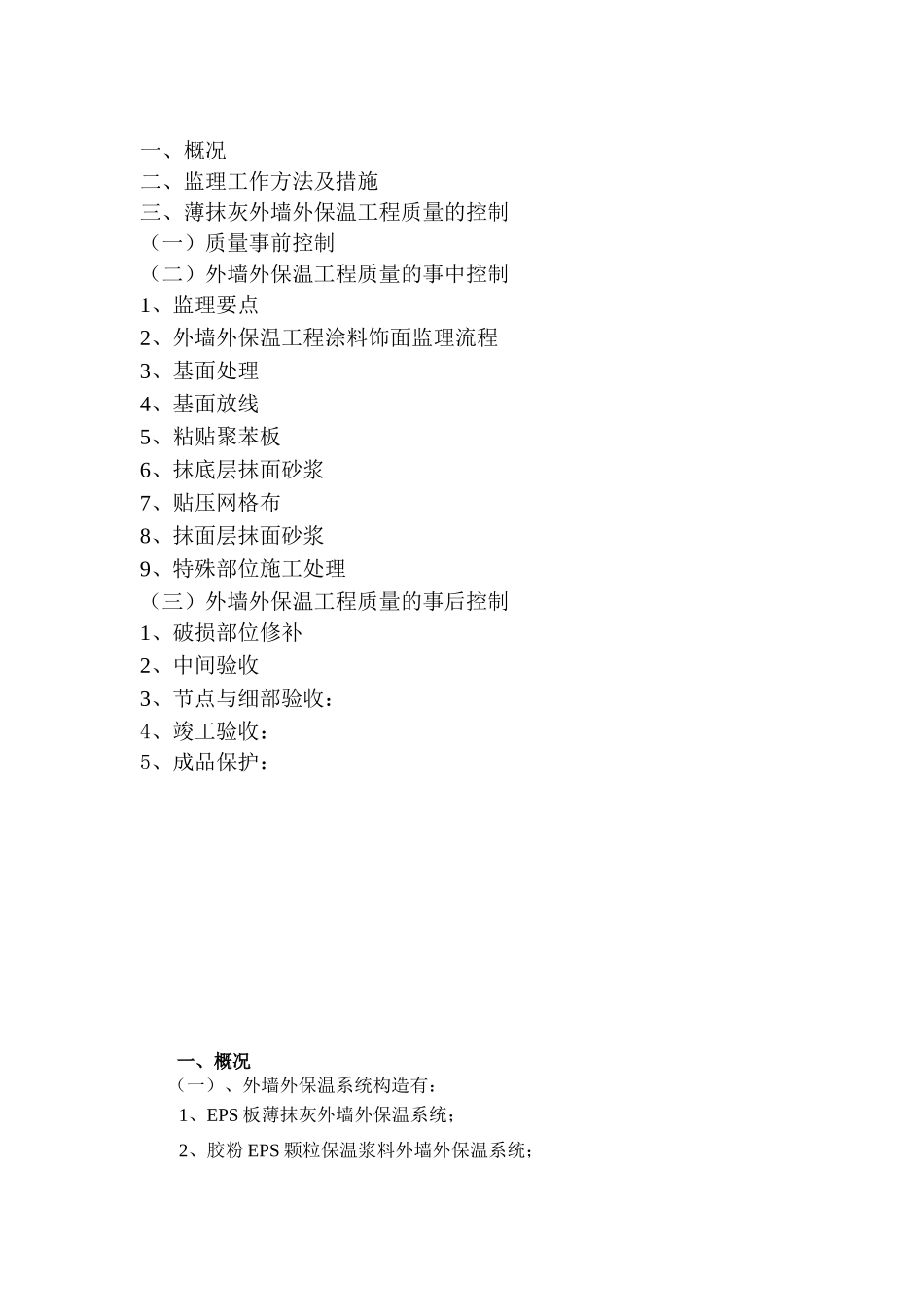

EPS 保温板薄抹灰外墙外保温系统监理实施细则目 录一、概况二、监理工作方法及措施三、薄抹灰外墙外保温工程质量的控制（一）质量事前控制（二）外墙外保温工程质量的事中控制1、监理要点2、外墙外保温工程涂料饰面监理流程3、基面处理4、基面放线5、粘贴聚苯板6、抹底层抹面砂浆7、贴压网格布8、抹面层抹面砂浆9、特殊部位施工处理（三）外墙外保温工程质量的事后控制1、破损部位修补2、中间验收3、节点与细部验收：4、竣工验收：5、成品保护：一、概况（一）、外墙外保温系统构造有：1、EPS 板薄抹灰外墙外保温系统；2、胶粉 EPS 颗粒保温浆料外墙外保温系统；3、EPS 板现浇混凝土外墙外保温系统；4、EPS 钢系网架板现浇混凝土外墙外保温系统；5、机械固定 EPS 钢系网架板外墙外保温系统。本工程为 EPS 板薄抹灰外墙外保温系统（二）、EPS 板薄抹灰外墙外保温基本构造1、外墙外保温基本构造（涂料饰面）基本墙体找平层外墙保温做法外饰面构造示意结合层保温层保护层①实（空）心砖 、 混 凝土 块 、 混凝土、等②20mm 厚1：2.5 水泥砂浆③胶粘剂厚3—5mm④EPS 板（阻燃型）d⑤网格布、抹面胶浆厚度不大于 4mm⑥柔性腻子涂料2、外墙保温基本构造（饰面砖饰面）基本墙体找平层外墙保温做法外饰面构造示意结合层保温层保护层①实（空）心砖 、 混 凝土 块 、 混凝土、②20mm 厚1：2.5 水泥砂浆③胶粘剂厚3—5mm④EPS板（阻燃型）d⑤网格布、抹面胶浆厚度不大于 5mm⑥界面剂、饰面砖胶粘剂、饰面砖勾缝胶浆二、 监理工作方法及措施：1、工作方法： （1）、审查施工图节能专篇，了解节能构造，审查供货商提供的节点部位设计图，必须经设计单位签字认可。（2）、见证取样、押样及送样检测。（3）、本工程我监理单位对易产生热桥和热工缺陷部位的施工及墙体、隐蔽前施工采取旁站形式实施监理。（4）、专业监理巡视、平行检查。2、工作措施： （1）、组织措施：建立健全监理组织、完善分工及负责质量监督制度。（2）、技术措施：严格控制事前、事中、事后的质量控制措施。（3）、经济措施：与建设单位商定奖惩制度。（4）、合同措施：不符合合同质量要求的拒负工程款。3、具体工作措施：按吉 J2005—114，应了解的要点。（1）、外墙体保温基本构造：①涂料饰面；②帖面砖饰面，按设计图纸施工；可参见吉 J2005—114 第五页。（附表 1、附表 2 详图）（2）、EPS 板厚度、保温系统、装饰系统材料技术性指标应满足设计要求，可参见 J2005—114 第 8、9、10 和 13 页。（3）、EPS 板与基层墙体采用点式粘结固定，粘结面积不小于 40%。例如 500×500mm 苯板，9 点粘结；可续粘结用聚合物砂浆 φ≥100mm 方可满足不小于 40%的要求。（4）、洞口及阴阳角加强网格布。部位详见 J2005—114 第 17、18 页。即涂料饰面层增加一层网格布；二层以上，标准网格布搭接，长度≥150mm。帖石砖饰面，阴阳角均设加施网格布对接，其他部位保温构造节点参见 J2005—114 第 14~38 页。三、薄抹灰外墙外保温工程质量的控制（一）、质量事前控制1、开工前预控（1）、建筑节能工程施工应当按照审查合格的设计文件和经审批的建筑节能工程施工技术方案的要求，办理节能备案后施工。（2）、承担建筑节能的施工企业应具备相应的资质，施工现场应建立有效的质量管理体系、施工质量控制和检验制度。（3）、在施工过程中不得随意更改建筑节能施工图设计、保温构造和组成材料，需要变更时应与设计单位洽商办理设计变更手续，设计变更应获得原审图机构的审查同意。（4）、督促施工单位在施工前向施工人员做好技术交底。（5）、单位工程的施工组织设计应包括建筑节能工程施工内容。建筑节能工程施工前，施工企业应编制建筑节能工程施工方案并经监理单位、建设单位审批。（6）、检查材料、施工力量及机具等准备情况，能否保证正常施工。（7）、审查施工单位的质保体系是否完整，施工人员在上岗前应经过培训，熟悉操作要领及工艺标准。（8）、节能工程的施工工作环境条件，应满足相关标准和施工工艺的要求。2、材料的预控（1）、建筑节能材料和设备应具有有效...
