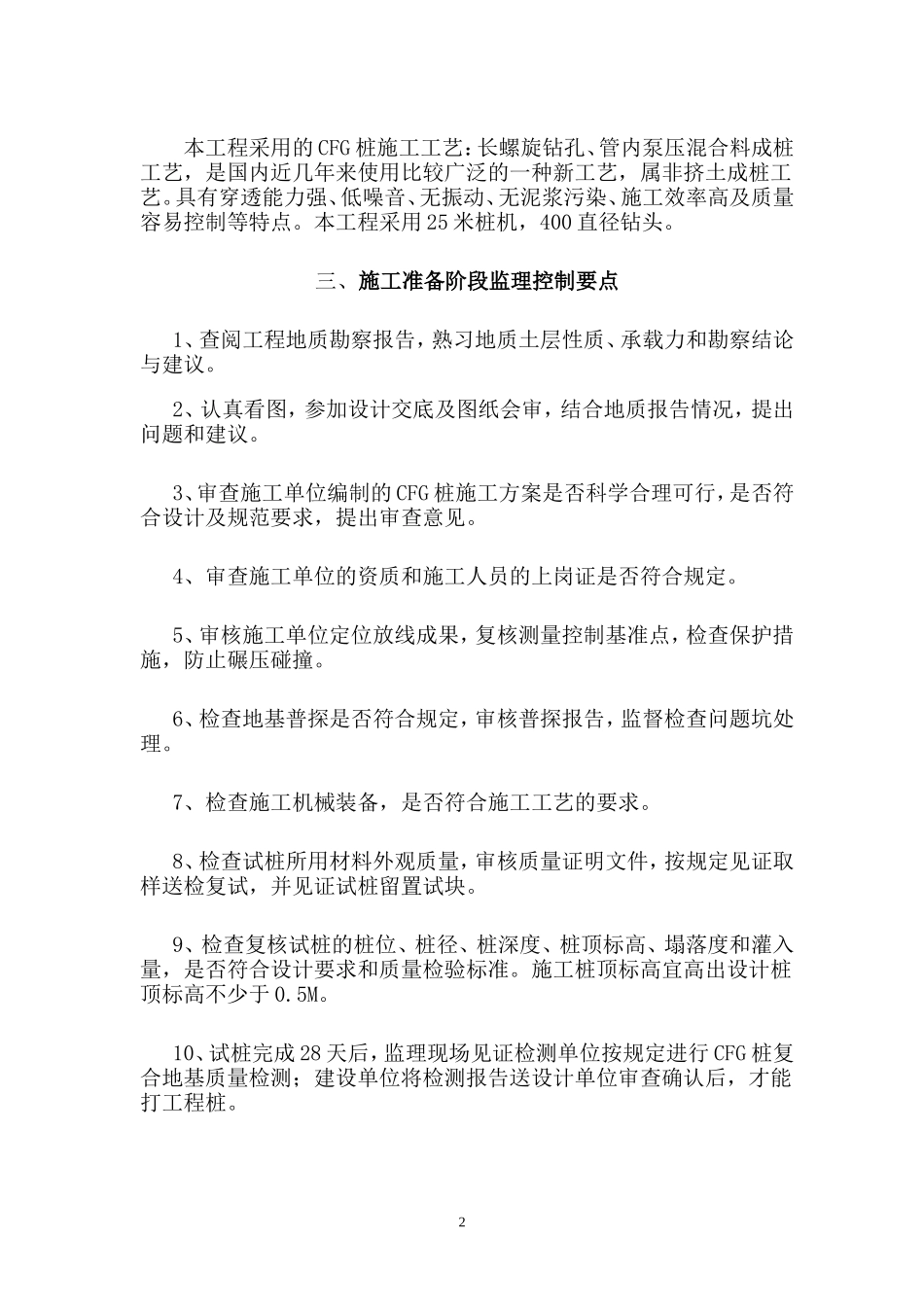

CFG 桩复合地基监理细则 编制： 审核： 批准：一、工程项目概况本工程平时为地下停车库，战时为人防工程，建筑总高度 m，总建筑面积 m2,结构类型为剪力墙结构；地基处理采用 CFG 桩复合地基，，桩径 400 共计 根桩。该工程位于 。由 总承包，工程造价为 元，工期 600 天。二、施工工艺1 本工程采用的 CFG 桩施工工艺：长螺旋钻孔、管内泵压混合料成桩工艺，是国内近几年来使用比较广泛的一种新工艺，属非挤土成桩工艺。具有穿透能力强、低噪音、无振动、无泥浆污染、施工效率高及质量容易控制等特点。本工程采用 25 米桩机，400 直径钻头。三、施工准备阶段监理控制要点 1、查阅工程地质勘察报告，熟习地质土层性质、承载力和勘察结论与建议。 2、认真看图，参加设计交底及图纸会审，结合地质报告情况，提出问题和建议。 3、审查施工单位编制的 CFG 桩施工方案是否科学合理可行，是否符合设计及规范要求，提出审查意见。 4、审查施工单位的资质和施工人员的上岗证是否符合规定。 5、审核施工单位定位放线成果，复核测量控制基准点，检查保护措施，防止碾压碰撞。 6、检查地基普探是否符合规定，审核普探报告，监督检查问题坑处理。 7、检查施工机械装备，是否符合施工工艺的要求。 8、检查试桩所用材料外观质量，审核质量证明文件，按规定见证取样送检复试，并见证试桩留置试块。 9、检查复核试桩的桩位、桩径、桩深度、桩顶标高、塌落度和灌入量，是否符合设计要求和质量检验标准。施工桩顶标高宜高出设计桩顶标高不少于 0.5M。 10、试桩完成 28 天后，监理现场见证检测单位按规定进行 CFG 桩复合地基质量检测；建设单位将检测报告送设计单位审查确认后，才能打工程桩。2 11、试桩及工程桩采用商品混凝土。四、施工阶段监理控制要点 1、试桩检测报告经设计单位审查批准后，开始工程桩施工。 2、检查验收进场商品混凝土的出厂合格证、各种材料的质量检验及复检报告，符合国家规定及设计要求方可使用。 3、检查设计配合比、是否符合设计及规范要求。 4、检查复核桩位放线，是否符合设计要求。 5、检查桩径、深度、塌落度、桩顶标高、垂直度和灌入量，是否符合设计及规范要求。 6、现场见证施工单位按规定留制试块，每台机械一天应做一组试块，标准养护，测定抗压强度。 7、成桩过程中应实施旁站监理，做好旁站监理记录，并由旁站监理人和施工单位质检员签字。 8、成桩过程中应检查监督施工单位商品砼质保书和塌落度以及拨管速度，防止发生泌水、离析、堵管、缩径、断桩问题。 9、CFG 桩完成 28 天后，人工清除桩间土和截桩头，且不得造成桩顶标高以下桩身断裂和扰动桩间土。为了截桩高低一致，且不破坏桩体，应测量并在每根桩顶标高处用红漆划上标志，以保证人工截桩标高准确，不破坏桩顶标高以下桩体。 10、监理现场见证检测单位对 CFG 桩复合地基质量进行试验检测，出具的检测报告，须经设计单位审查确认符合设计要求，质量合格后，方可进行褥垫层施工。11、褥垫层材料采用级配碎石最大粒径不宜大于 3cm，垫层要厚度均匀。褥垫层铺设夯实后，夯填度（夯实后的厚度与虚铺厚度的比值）不3得大于 0.9。五、工程验收阶段监理控制要点 1、CFG 桩复合地基质量检验标准：项目 序号检查项目允许偏差或允许值检查方法单位数值主控项目1原材料设计要求查出厂合格证、见证取样送检复试报告2桩径mm-20用钢尺量3桩长mm+100测桩管长度或垂球测孔深度4桩身强度设计要求查 28d 试块强度5地基承载力设计要求静载荷试验一般项目1桩身完整性 按桩基检测技术规范2桩位偏差 ≤0.40D用钢尺量，D 为桩径3桩垂直度%≤1.5用经纬仪测量4褥垫层夯填度≤0.9用钢尺量注：1、桩径允许偏差负值是指个别桩断面。 2、夯填度指夯实后的褥垫层厚度与虚铺厚度的比值。 2、专业监理工程师审查施工单位报送的 CFG 桩复合地基检验批质量验收记录表和工程验收资料，内容包括竣工平面图，施工记录，材料试验报告，CFG 桩复合地基质量检测报告、普探报告等，是否齐全、完整、符合设计及规范要求。 3、总监理工程师组织建设、勘察、设计、施工、监理...
