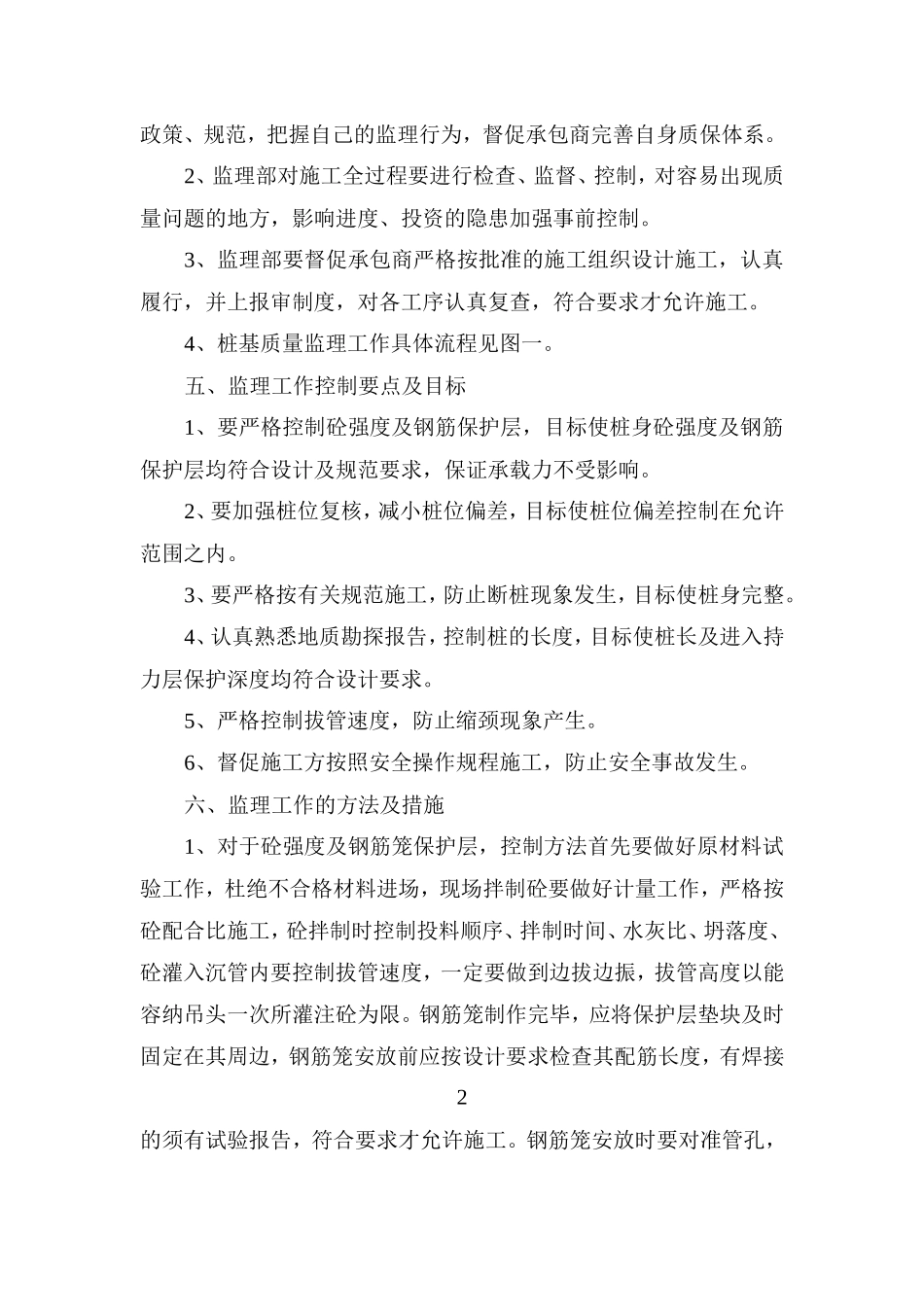

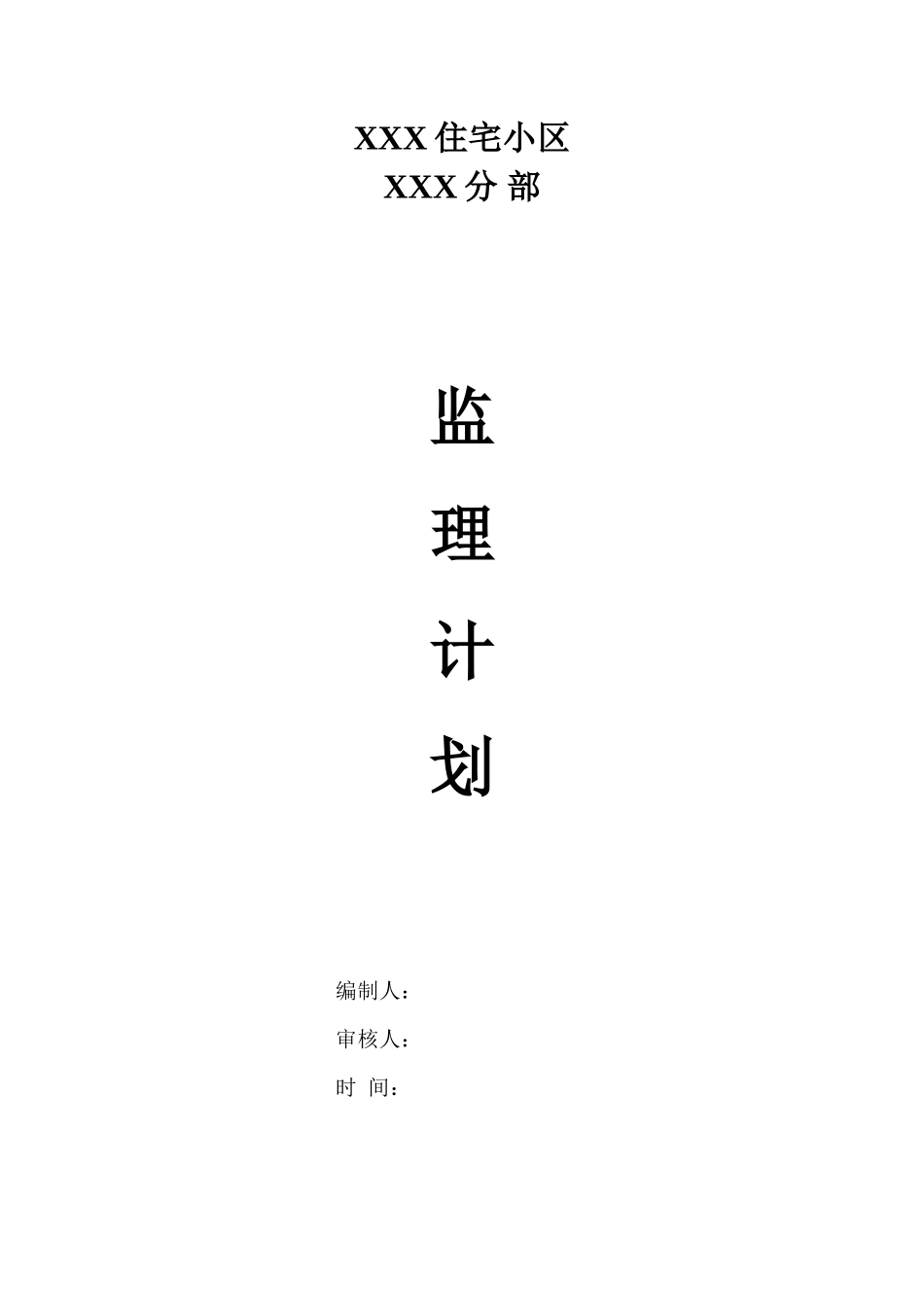

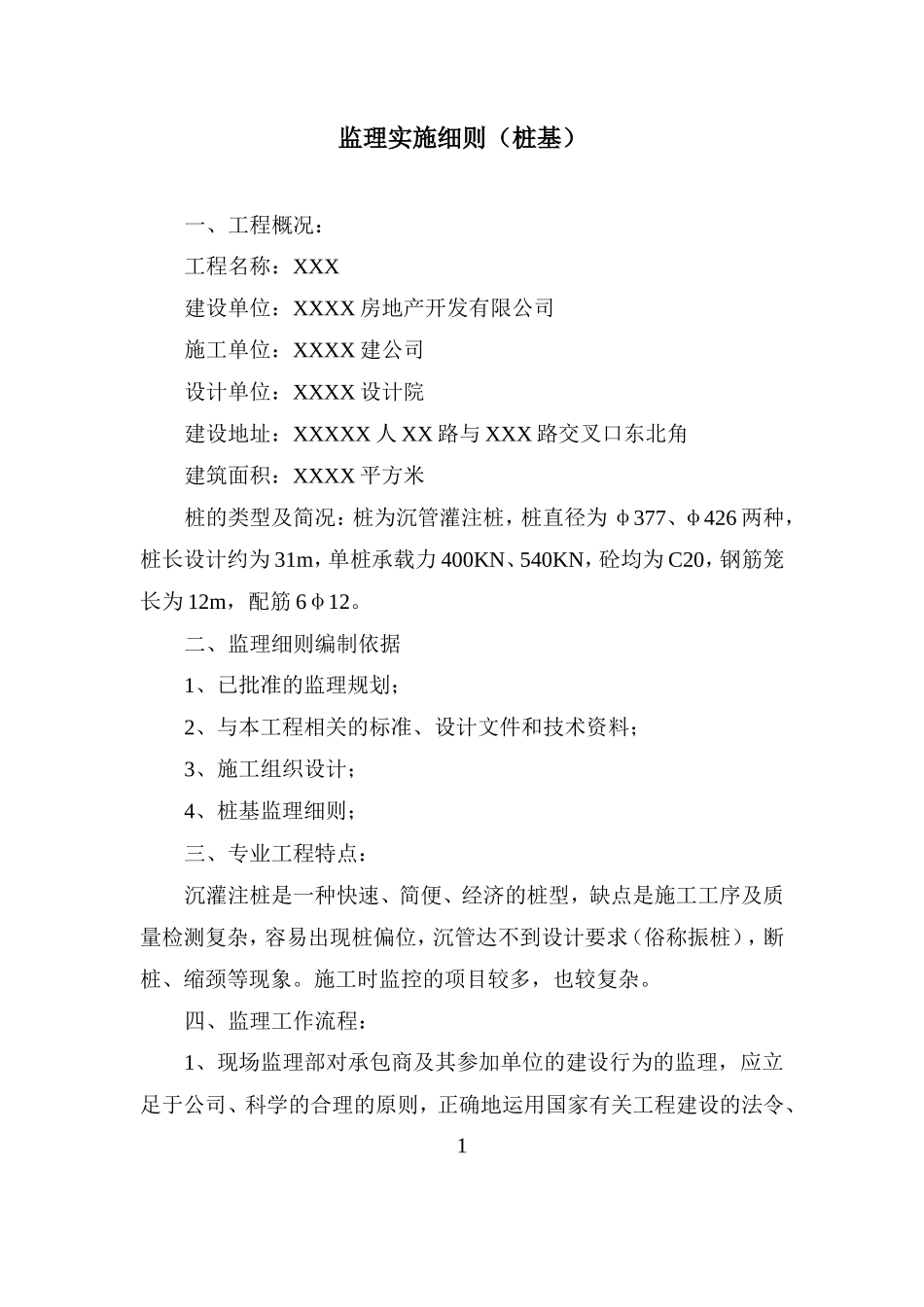

XXX 住宅小区XXX 分 部监理计划编制人：审核人：时 间：监理实施细则（桩基）一、工程概况：工程名称：XXX建设单位：XXXX 房地产开发有限公司施工单位：XXXX 建公司设计单位：XXXX 设计院建设地址：XXXXX 人 XX 路与 XXX 路交叉口东北角建筑面积：XXXX 平方米桩的类型及简况：桩为沉管灌注桩，桩直径为 φ377、φ426 两种，桩长设计约为 31m，单桩承载力 400KN、540KN，砼均为 C20，钢筋笼长为 12m，配筋 6φ12。二、监理细则编制依据1、已批准的监理规划；2、与本工程相关的标准、设计文件和技术资料；3、施工组织设计；4、桩基监理细则；三、专业工程特点：沉灌注桩是一种快速、简便、经济的桩型，缺点是施工工序及质量检测复杂，容易出现桩偏位，沉管达不到设计要求（俗称振桩），断桩、缩颈等现象。施工时监控的项目较多，也较复杂。四、监理工作流程：1、现场监理部对承包商及其参加单位的建设行为的监理，应立足于公司、科学的合理的原则，正确地运用国家有关工程建设的法令、1政策、规范，把握自己的监理行为，督促承包商完善自身质保体系。2、监理部对施工全过程要进行检查、监督、控制，对容易出现质量问题的地方，影响进度、投资的隐患加强事前控制。3、监理部要督促承包商严格按批准的施工组织设计施工，认真履行，并上报审制度，对各工序认真复查，符合要求才允许施工。4、桩基质量监理工作具体流程见图一。五、监理工作控制要点及目标1、要严格控制砼强度及钢筋保护层，目标使桩身砼强度及钢筋保护层均符合设计及规范要求，保证承载力不受影响。2、要加强桩位复核，减小桩位偏差，目标使桩位偏差控制在允许范围之内。3、要严格按有关规范施工，防止断桩现象发生，目标使桩身完整。4、认真熟悉地质勘探报告，控制桩的长度，目标使桩长及进入持力层保护深度均符合设计要求。5、严格控制拔管速度，防止缩颈现象产生。6、督促施工方按照安全操作规程施工，防止安全事故发生。六、监理工作的方法及措施1、对于砼强度及钢筋笼保护层，控制方法首先要做好原材料试验工作，杜绝不合格材料进场，现场拌制砼要做好计量工作，严格按砼配合比施工，砼拌制时控制投料顺序、拌制时间、水灰比、坍落度、砼灌入沉管内要控制拔管速度，一定要做到边拔边振，拔管高度以能容纳吊头一次所灌注砼为限。钢筋笼制作完毕，应将保护层垫块及时固定在其周边，钢筋笼安放前应按设计要求检查其配筋长度，有焊接2的须有试验报告，符合要求才允许施工。钢筋笼安放时要对准管孔，垂直缓缓下降，钢筋笼顶标高应按要求采取固定措施，防止下滑，桩身砼施工完毕后，在其未达到设计强度时避免对其外力干扰。对于涉及结构荷载的砼试块在督促承包商按规范做好的前提下，监理部应采取平行抽测，并按规范养护。2、对于桩位偏差：控制方法事前对于承包商以测量放线成果，桩尖位置埋设，要加强技术复核，桩尖埋设平直稳固，要根据建筑小区平面布置，确定打桩路线，一般来讲每一幢建筑桩群中间自二个方向或四周对称施工，当一侧毗邻建设已完桩时，后施工的建筑打桩应向另一方向施工，以免造成桩偏位。实际施工时严格控制打桩进度，一般每天 12 根，不宜超过 18 根，要控制桩管垂直度，倾斜度要符合有关要求。桩基施工完毕上部结构施工前，一定要及时检查桩位偏差情况，若有超过规范的应及时与设计联系，采取补救措施。3、对于桩长及进入持力层深度，这种现象俗称“振桩”，产生原因有以下几点：⑴沉管桩属不排土挤土桩，在沉管过程中，地基积累的水压过大，防治方法可控制打桩速度，采取跳打的方式，减少压力。⑵地下有顽石使桩尖无法穿透，这时用人工清除，桩尖须二次埋设复查。⑶地质阻力过大，沉管困难，这时应参照地质勘探资料与设计协商处理。4、对于断桩，产生原因桩距过小，受挤土影响，桩身砼终凝不久，应受到振动和外力，预防方法及措施严格按规范要求编制施工方案，采用流水顺序依次退打，桩中心距离小于 3.5 倍直径，采用跳打3要求间隔的方法，注意打桩顺序及桩架行走路线，尽量避免对所成桩的振动和外力干扰。5、对于缩颈，产生原因是土体受强烈的扰动和挤压，产生很大的孔...
