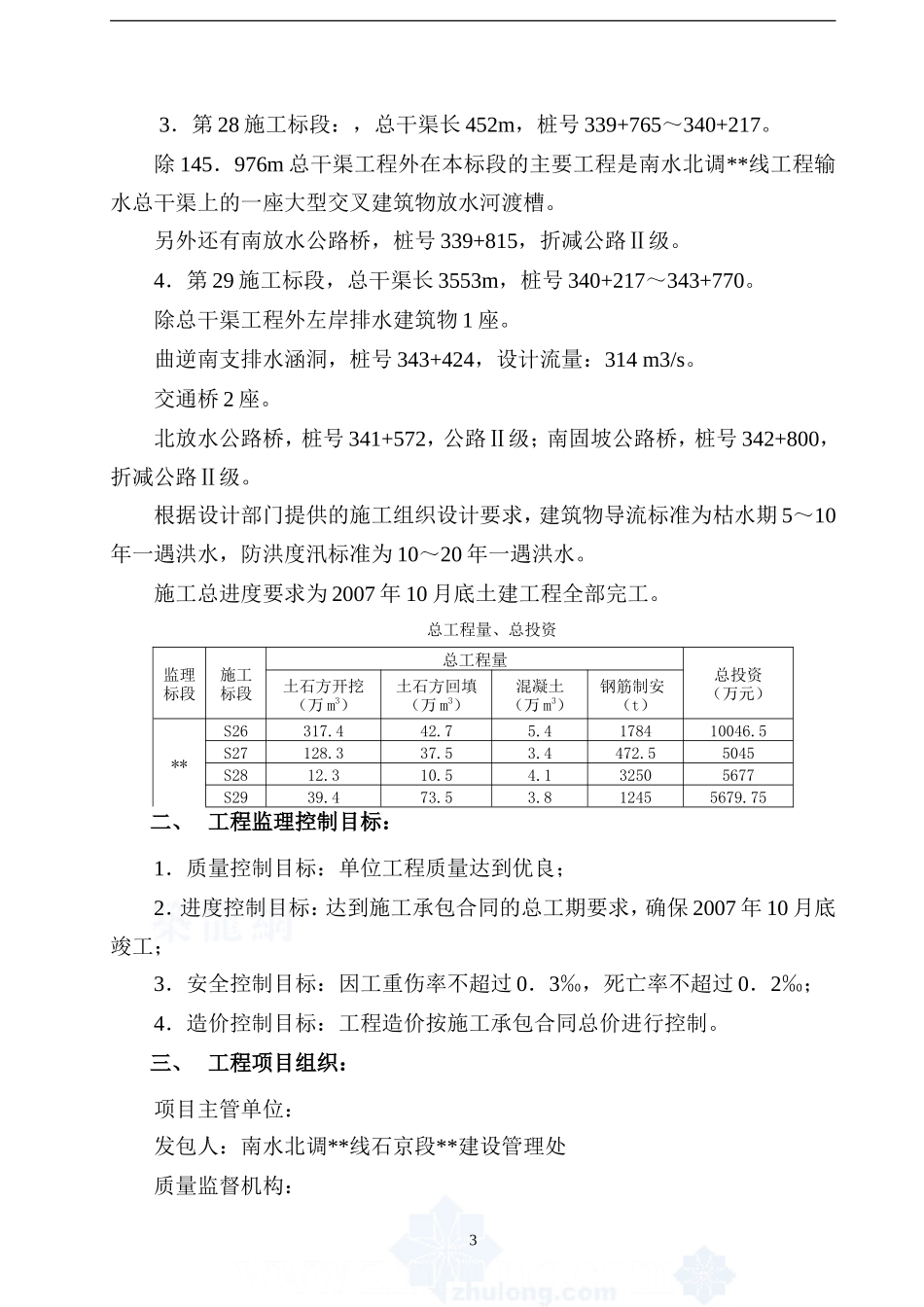

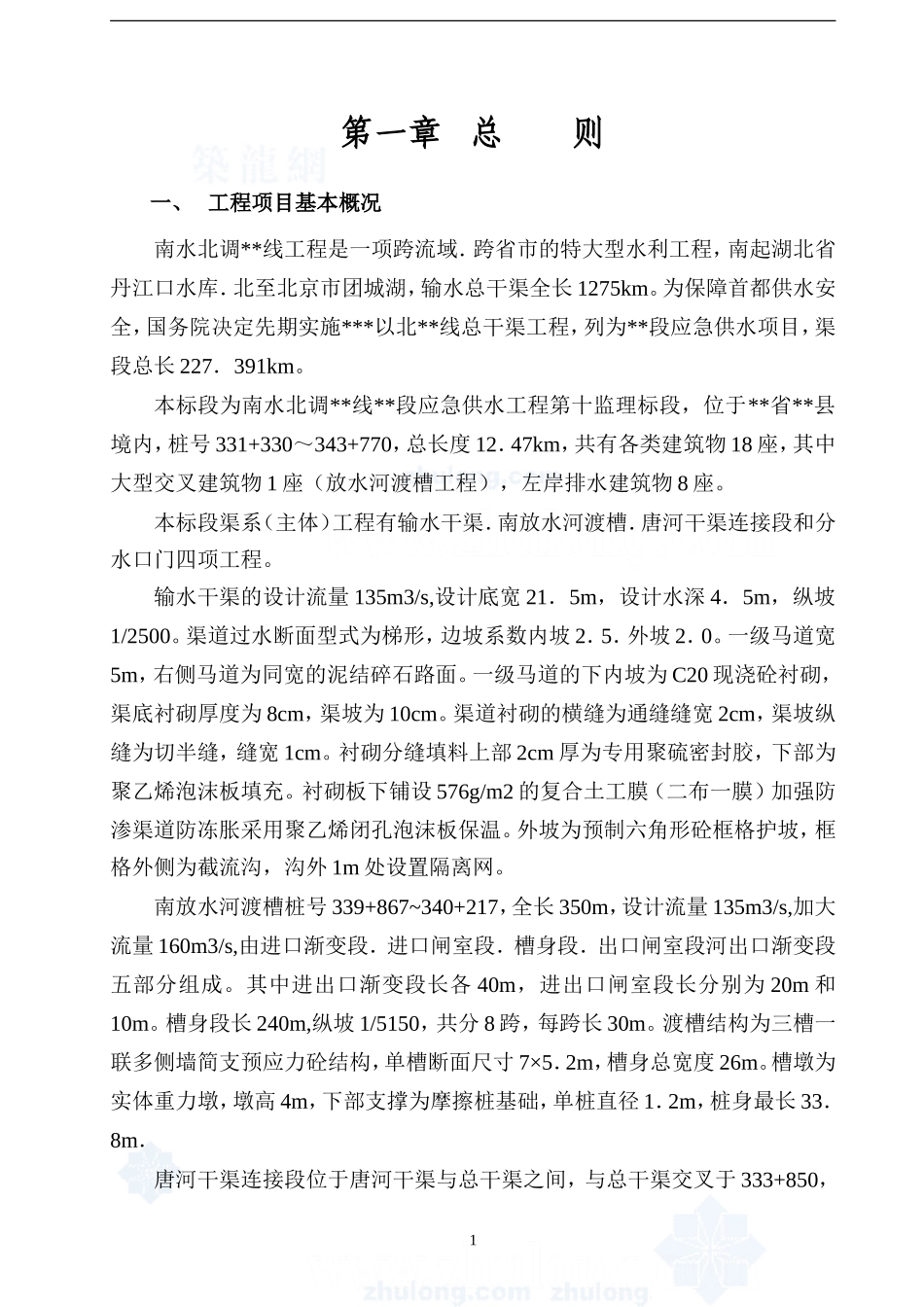

第一章总 则一、 工程项目基本概况南水北调**线工程是一项跨流域．跨省市的特大型水利工程，南起湖北省丹江口水库．北至北京市团城湖，输水总干渠全长 1275km。为保障首都供水安全，国务院决定先期实施***以北**线总干渠工程，列为**段应急供水项目，渠段总长 227．391km。本标段为南水北调**线**段应急供水工程第十监理标段，位于**省**县境内，桩号 331+330～343+770，总长度 12．47km，共有各类建筑物 18 座，其中大型交叉建筑物 1 座（放水河渡槽工程），左岸排水建筑物 8 座。本标段渠系（主体）工程有输水干渠．南放水河渡槽．唐河干渠连接段和分水口门四项工程。输水干渠的设计流量 135m3/s,设计底宽 21．5m，设计水深 4．5m，纵坡1/2500。渠道过水断面型式为梯形，边坡系数内坡 2．5．外坡 2．0。一级马道宽5m，右侧马道为同宽的泥结碎石路面。一级马道的下内坡为 C20 现浇砼衬砌，渠底衬砌厚度为 8cm，渠坡为 10cm。渠道衬砌的横缝为通缝缝宽 2cm，渠坡纵缝为切半缝，缝宽 1cm。衬砌分缝填料上部 2cm 厚为专用聚硫密封胶，下部为聚乙烯泡沫板填充。衬砌板下铺设 576g/m2 的复合土工膜（二布一膜）加强防渗渠道防冻胀采用聚乙烯闭孔泡沫板保温。外坡为预制六角形砼框格护坡，框格外侧为截流沟，沟外 1m 处设置隔离网。南放水河渡槽桩号 339+867~340+217，全长 350m，设计流量 135m3/s,加大流量 160m3/s,由进口渐变段．进口闸室段．槽身段．出口闸室段河出口渐变段五部分组成。其中进出口渐变段长各 40m，进出口闸室段长分别为 20m 和10m。槽身段长 240m,纵坡 1/5150，共分 8 跨，每跨长 30m。渡槽结构为三槽一联多侧墙简支预应力砼结构，单槽断面尺寸 7×5．2m，槽身总宽度 26m。槽墩为实体重力墩，墩高 4m，下部支撑为摩擦桩基础，单桩直径 1．2m，桩身最长 33．8m．唐河干渠连接段位于唐河干渠与总干渠之间，与总干渠交叉于 333+850，1总长 197．397m。包括节制闸．引水闸．暗涵．引水明渠．陡坡．涵洞．进水闸等建筑。设计流量为 135m3/s。高昌分水口工程位于 338+450，设计分水流量 3．0m3/s。其他 5 座建筑物均为跨总干渠的交叉建筑物。本标段工程划分 4 个施工标段，分别为第 26．27．28．29 施工标段，其工程内容分别是：1．第 26 施工标段：桩号 331+300～335+500，总长 4200m，共有各类建筑物 7 座，其中左岸排水建筑物 4 座，交通桥 3 座。除总干渠工程外左岸排水建筑物 4 座。山南庄沟排水渡槽，桩号 332+253，设计流量：64．7m3/s。军营沟排水渡槽，桩号 333+200，设计流量 67．5m3/s。淑闾西沟排水渡槽，桩号 334+306，设计流量：34．2m3/s。淑闾北沟排水渡槽，桩号 335+351，设计流量：33．1m3/s。交通桥：本施工标段有交通桥 3 座。山南庄公路桥，桩号 332+420，公路Ⅱ级。军营公路桥，桩号 333+477，公路Ⅱ级。淑闾公路桥，桩号 334+760，公路Ⅱ级；3×25m 双曲拱。唐河干渠连接工程。2．第 27 施工标段：桩号 335+500～339+765，总长 4265m，共有各类建筑物 6 座，其中左岸排水建筑物 3 座，分水口门 1 座，交通桥 2 座。除总干渠工程左岸排水建筑物 3 座。南昌庄西沟排水倒虹吸，桩号 336+505，设计流量：34．1m3/s。南昌庄南沟排水倒虹吸，桩号 337+399，设计流量：79．7m3/s。南放水南沟排水倒虹吸，桩号 339+101，设计流量：31．8m3/s。控制性建筑物：高昌分水口。 交通桥 2 座。高昌庄公路桥，桩号 337+220，折减公路Ⅱ级。北高昌庄公路桥，桩号 338+090，折减公路Ⅱ级；2 3．第 28 施工标段：，总干渠长 452m，桩号 339+765～340+217。除 145．976m 总干渠工程外在本标段的主要工程是南水北调**线工程输水总干渠上的一座大型交叉建筑物放水河渡槽。 另外还有南放水公路桥，桩号 339+815，折减公路Ⅱ级。 4．第 29 施工标段，总干渠长 3553m，桩号 340+217～343+770。除总干渠工程外左岸排水建筑物 1 座。曲逆南支排水涵洞，桩号 343+424，设计流量：314 m3/s。交通桥 2 座。北放水公路桥，桩号 341+572，公路Ⅱ级；...
