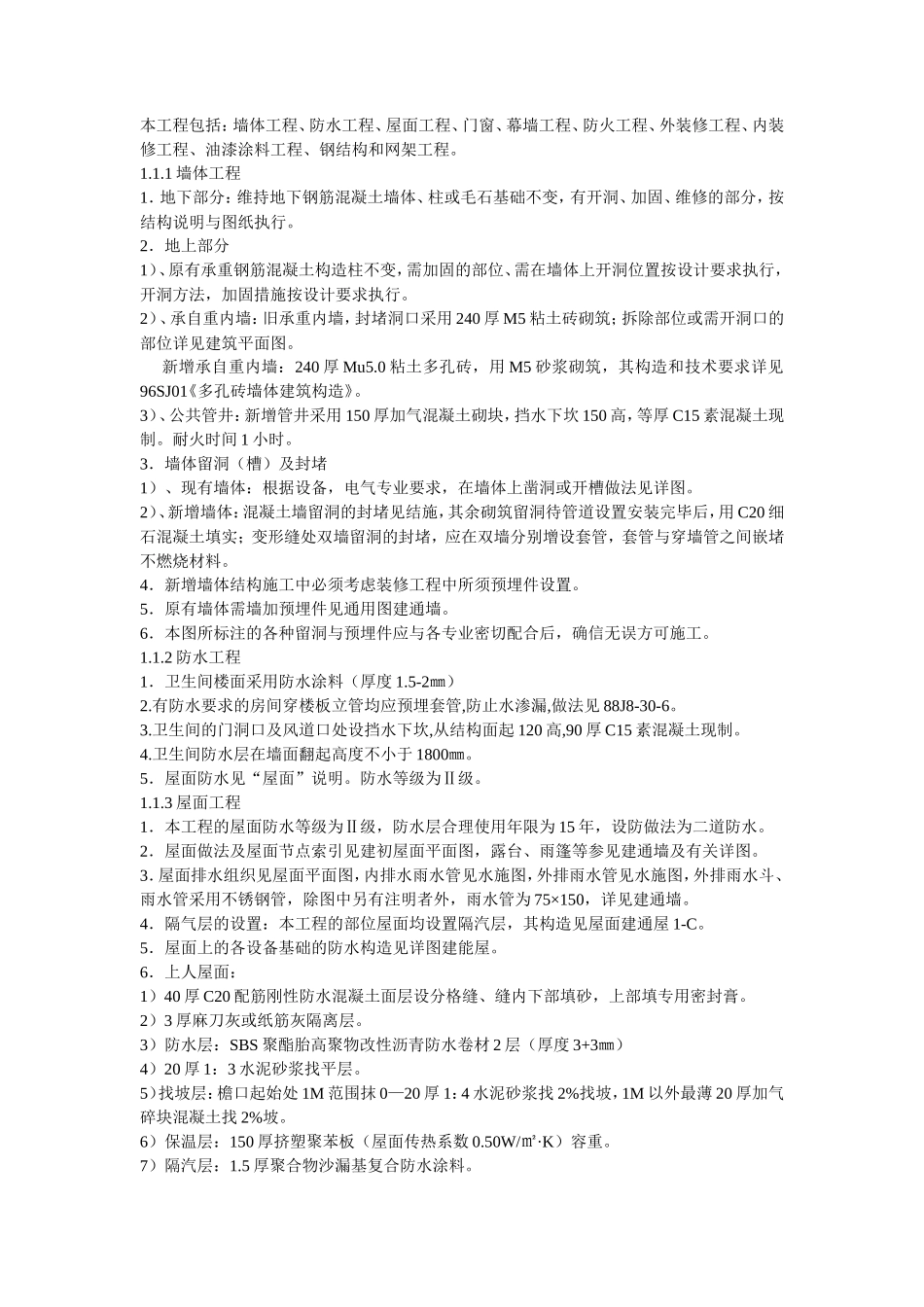

本工程包括：墙体工程、防水工程、屋面工程、门窗、幕墙工程、防火工程、外装修工程、内装修工程、油漆涂料工程、钢结构和网架工程。1.1.1 墙体工程1．地下部分：维持地下钢筋混凝土墙体、柱或毛石基础不变，有开洞、加固、维修的部分，按结构说明与图纸执行。2．地上部分1）、原有承重钢筋混凝土构造柱不变，需加固的部位、需在墙体上开洞位置按设计要求执行，开洞方法，加固措施按设计要求执行。2）、承自重内墙：旧承重内墙，封堵洞口采用 240 厚 M5 粘土砖砌筑；拆除部位或需开洞口的部位详见建筑平面图。 新增承自重内墙：240 厚 Mu5.0 粘土多孔砖，用 M5 砂浆砌筑，其构造和技术要求详见96SJ01《多孔砖墙体建筑构造》。3）、公共管井：新增管井采用 150 厚加气混凝土砌块，挡水下坎 150 高，等厚 C15 素混凝土现制。耐火时间 1 小时。3．墙体留洞（槽）及封堵1）、现有墙体：根据设备，电气专业要求，在墙体上凿洞或开槽做法见详图。2）、新增墙体：混凝土墙留洞的封堵见结施，其余砌筑留洞待管道设置安装完毕后，用 C20 细石混凝土填实；变形缝处双墙留洞的封堵，应在双墙分别增设套管，套管与穿墙管之间嵌堵不燃烧材料。4．新增墙体结构施工中必须考虑装修工程中所须预埋件设置。5．原有墙体需墙加预埋件见通用图建通墙。6．本图所标注的各种留洞与预埋件应与各专业密切配合后，确信无误方可施工。1.1.2 防水工程1．卫生间楼面采用防水涂料（厚度 1.5-2㎜）2.有防水要求的房间穿楼板立管均应预埋套管,防止水渗漏,做法见 88J8-30-6。3.卫生间的门洞口及风道口处设挡水下坎,从结构面起 120 高,90 厚 C15 素混凝土现制。4.卫生间防水层在墙面翻起高度不小于 1800㎜。5．屋面防水见“屋面”说明。防水等级为Ⅱ级。1.1.3 屋面工程1．本工程的屋面防水等级为Ⅱ级，防水层合理使用年限为 15 年，设防做法为二道防水。2．屋面做法及屋面节点索引见建初屋面平面图，露台、雨篷等参见建通墙及有关详图。3．屋面排水组织见屋面平面图，内排水雨水管见水施图，外排雨水管见水施图，外排雨水斗、雨水管采用不锈钢管，除图中另有注明者外，雨水管为 75×150，详见建通墙。4．隔气层的设置：本工程的部位屋面均设置隔汽层，其构造见屋面建通屋 1-C。5．屋面上的各设备基础的防水构造见详图建能屋。6．上人屋面：1）40 厚 C20 配筋刚性防水混凝土面层设分格缝、缝内下部填砂，上部填专用密封膏。2）3 厚麻刀灰或纸筋灰隔离层。3）防水层：SBS 聚酯胎高聚物改性沥青防水卷材 2 层（厚度 3+3㎜）4）20 厚 1：3 水泥砂浆找平层。5）找坡层：檐口起始处 1M 范围抹 0—20 厚 1：4 水泥砂浆找 2%找坡，1M 以外最薄 20 厚加气碎块混凝土找 2%坡。6）保温层：150 厚挤塑聚苯板（屋面传热系数 0.50W/㎡·K）容重。7）隔汽层：1.5 厚聚合物沙漏基复合防水涂料。8)20 厚 1：3 水泥砂浆找平层。9)现浇混凝土屋面板或预制板 。7．不上人屋面1）20 厚 1：5 水泥增稠粉砂浆，内配套工程 14 号镀锌钢丝网，网孔 30，2 发缝处钢丝断开，双向分缝中距为：钢丝网网宽+20，缝宽 10 嵌塑料条。2）3 厚麻刀灰或纸筋灰隔离层。3）防水层：SBS 聚酯胎高聚物改性沥青防水卷材 2 层（厚度 3+3㎜）。4）20 厚 1：3 水泥砂浆找平层。5）找坡层：檐口起始处 1M 范围内抹 0—20 厚 1：4 水泥砂浆找 2%坡。6）保温层：150 厚挤塑聚苯板（屋面传热系数 0.50W/㎡·K）容重。7）隔汽层：1.5mm 厚聚合物水泥基复合防水涂料8）20 厚 1：3 水泥砂浆找平层。8．金属屋面：采用 150 厚发泡聚氨脂双层金属板，耐火时间 2 小时。1.1.4 门窗、幕墙工程1．外窗物理性能及试验方法应满足国家及地方规定：1）抗风压性能：≥30002）气密性能：在±10Pa 检测压力差下：ql≤1.5m3 /(m.h),q2≤4.5 m3/(㎡.h)3) 水密性能：未渗漏压力≥250Pa4）保温性能：传热系数＜2.0W/(㎡.K) （注：以设计值为准）5）隔声性能：计权隔声量 Rw≥30dB6) 采光性能：透光折减系数 Tr 应符合设计要求2．外窗的机械力学性能应满足国家及地方规定：...
