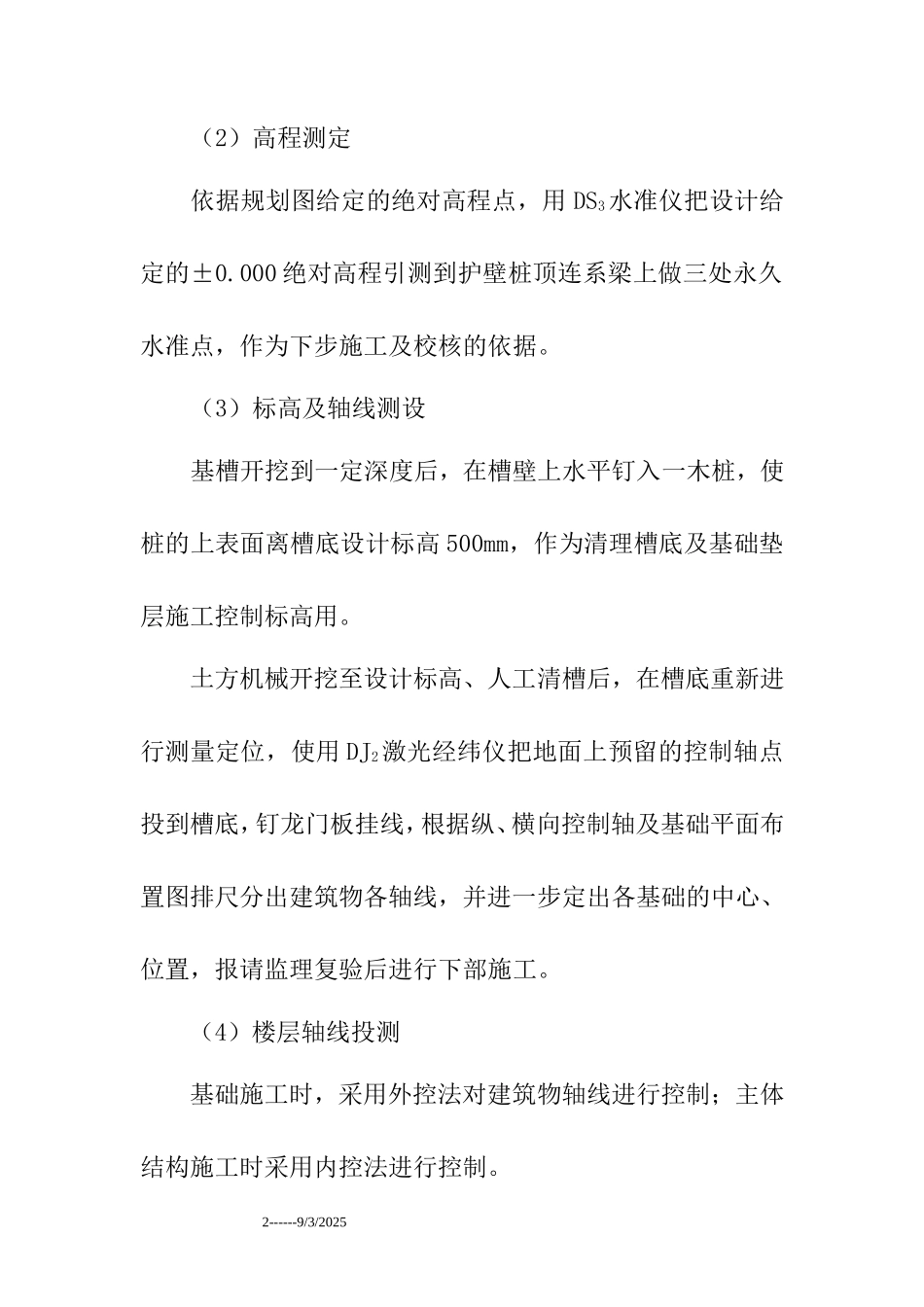

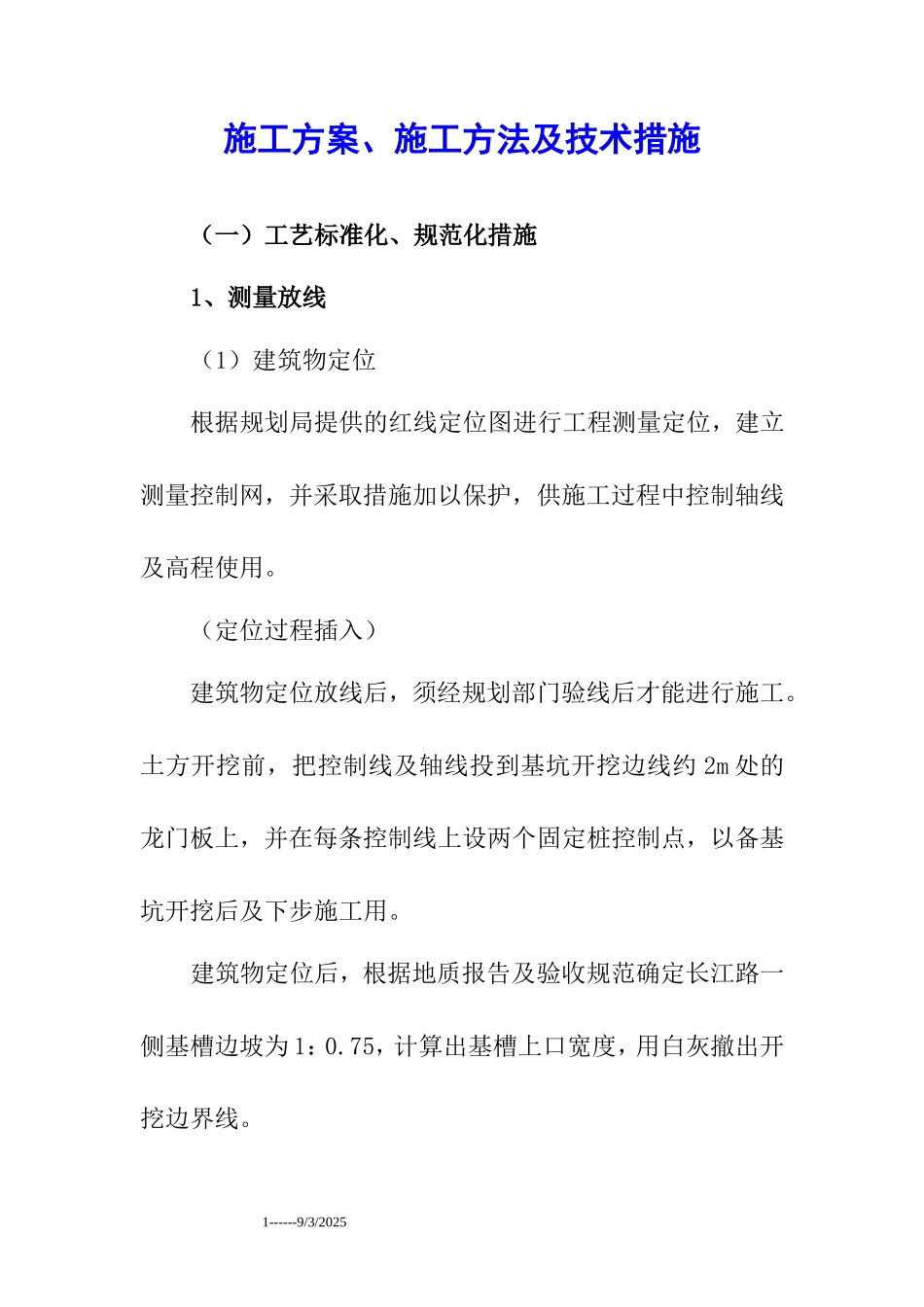

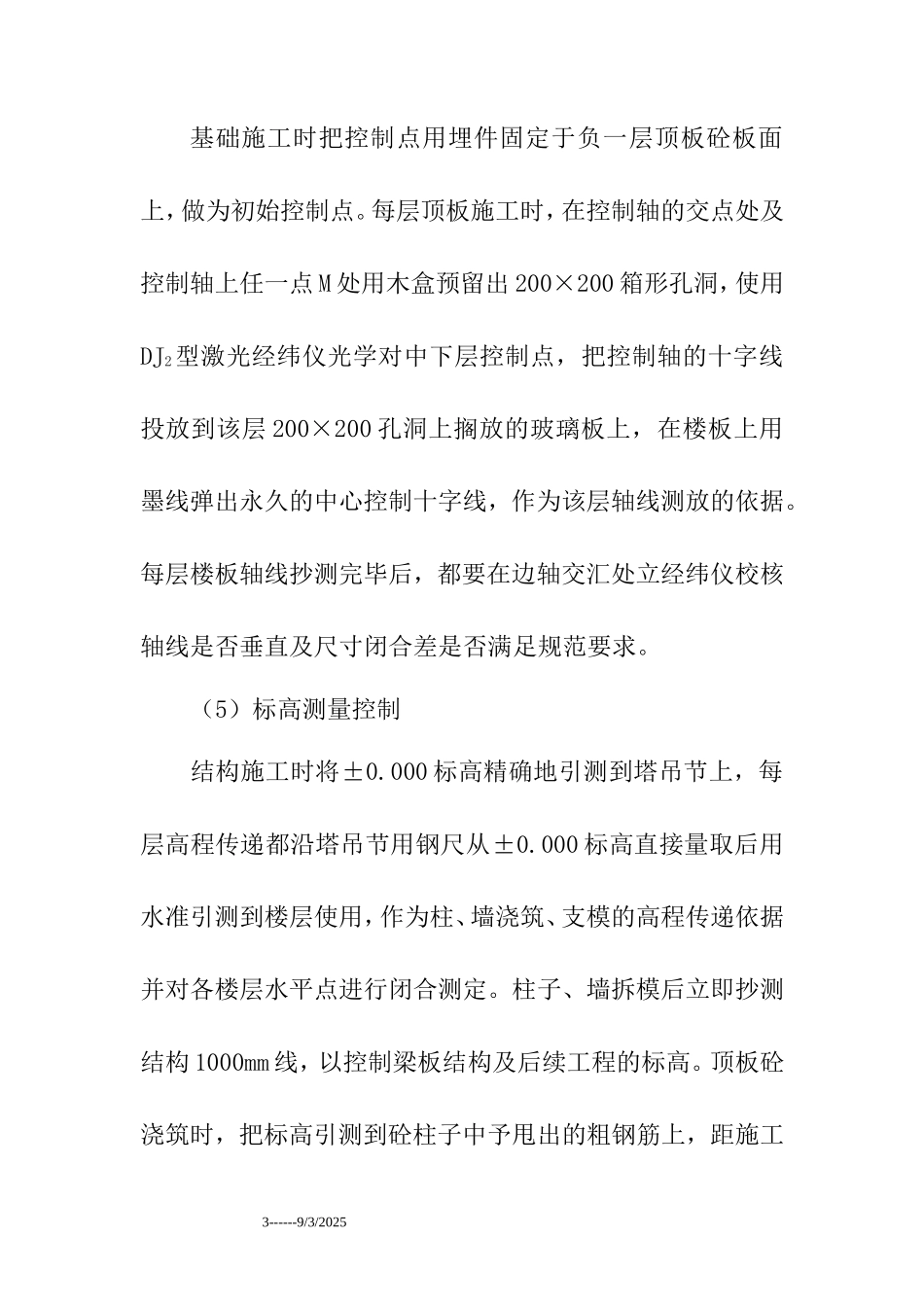

施工方案、施工方法及技术措施（一）工艺标准化、规范化措施1、测量放线（1）建筑物定位根据规划局提供的红线定位图进行工程测量定位，建立测量控制网，并采取措施加以保护，供施工过程中控制轴线及高程使用。（定位过程插入）建筑物定位放线后，须经规划部门验线后才能进行施工。土方开挖前，把控制线及轴线投到基坑开挖边线约 2m 处的龙门板上，并在每条控制线上设两个固定桩控制点，以备基坑开挖后及下步施工用。建筑物定位后，根据地质报告及验收规范确定长江路一侧基槽边坡为 1：0.75，计算出基槽上口宽度，用白灰撤出开挖边界线。 1------9/3/2025（2）高程测定依据规划图给定的绝对高程点，用 DS3水准仪把设计给定的±0.000 绝对高程引测到护壁桩顶连系梁上做三处永久水准点，作为下步施工及校核的依据。（3）标高及轴线测设基槽开挖到一定深度后，在槽壁上水平钉入一木桩，使桩的上表面离槽底设计标高 500mm，作为清理槽底及基础垫层施工控制标高用。土方机械开挖至设计标高、人工清槽后，在槽底重新进行测量定位，使用 DJ2激光经纬仪把地面上预留的控制轴点投到槽底，钉龙门板挂线，根据纵、横向控制轴及基础平面布置图排尺分出建筑物各轴线，并进一步定出各基础的中心、位置，报请监理复验后进行下部施工。（4）楼层轴线投测基础施工时，采用外控法对建筑物轴线进行控制；主体结构施工时采用内控法进行控制。 2------9/3/2025基础施工时把控制点用埋件固定于负一层顶板砼板面上，做为初始控制点。每层顶板施工时，在控制轴的交点处及控制轴上任一点 M 处用木盒预留出 200×200 箱形孔洞，使用DJ2型激光经纬仪光学对中下层控制点，把控制轴的十字线投放到该层 200×200 孔洞上搁放的玻璃板上，在楼板上用墨线弹出永久的中心控制十字线，作为该层轴线测放的依据。每层楼板轴线抄测完毕后，都要在边轴交汇处立经纬仪校核轴线是否垂直及尺寸闭合差是否满足规范要求。（5）标高测量控制结构施工时将±0.000 标高精确地引测到塔吊节上，每层高程传递都沿塔吊节用钢尺从±0.000 标高直接量取后用水准引测到楼层使用，作为柱、墙浇筑、支模的高程传递依据并对各楼层水平点进行闭合测定。柱子、墙拆模后立即抄测结构 1000mm 线，以控制梁板结构及后续工程的标高。顶板砼浇筑时，把标高引测到砼柱子中予甩出的粗钢筋上，距施工 3------9/3/2025楼板顶面 500mm 处，作为顶板浇筑标高控制的依据。在主体结构施工中，每隔四层进行一次标高复测，轴线每层进行一次复测，以确保高程传递及轴线定位准确无误。标高允许偏差 5mm，竖向传递轴线点允许偏差 3mm。（6）沉降观测将规划部门给定的±0.000 水准点高程引测到现场内设永久水准点。根据图纸上给定的位置在建筑物四周柱墙上每隔 10—15 米埋设一处沉降观测点，如图 9 示。对建筑物的沉降进行观测。每施工完一层后既对各沉降观测点进行一次观测，并绘制沉降曲线，各点观测完毕后再进行一次闭合测量，观测结果填写在观测记录中。 4------9/3/2025（7）验线工作测量人员放线完毕后，上报技术部申请复核，经仔细复核无误后，上报监理验线，全部通过后既可进行下道工序施工。 5------9/3/2025复核验线时不要按测放的过程简单验尺，这样误差不容易验出，可以从另一思路或反方向进行复核，确保测量准确，杜绝放线错误发生。特别是地下二层和一层的测量定位及复核验线必须万无一失。对测量使用仪器要定期校合，使用过程中如发现仪器有异样，立即与检测部门取得联系进行校验。2、土方工程施工本工程地处经济技术开发区，从地质报告可以知道该工程位置土质较好，拟机械开挖的为层杂填土与、、层粉土，地下水位也较深（-27.670m）。长江路一侧采用放坡（1：0.75）的方法进行土方机械开挖，基底尺寸为基础最大外围尺寸增加一米，布置排水沟的同时兼做施工工作面。其它三侧为钢筋砼护壁桩，已由省桩基公司施工完毕，机械挖土时沿护壁桩下挖。整个基槽底外侧挖一宽 400mm 深 200mm 的排水沟，排水沟坡度 0.5%，根据基础特点，躲开桩帽 100 米左右设一 6------9/3/2025处 1000x1000x1000mm 集水坑，遇雨使...
